激光切割各种图案怎么画

今天我们拿到这样一个图形，需要绘制这个图形的轮廓，首先我们把这个图片截图好，然后打开这个 cad 软件， ctrl 加 v 粘贴进来， 接着我们调一下这个图片的大小，这个宽度，这个长度，这里要求是二百六十， sc 缩放一下， 好，参照作放这个长度，输入二百六十。那接下来的话，我们可以直接用圆弧命令，或者是样条曲线直接描出这个外轮廓，好，这里我们可以用样条曲线沿着这个轮廓描出来，这个可以关掉一下这个几轴追踪，方便我们做这个描图。 当然我们也可以用这个圆弧命令来描好，比如说这里我们用圆弧命令啊，这里的话也可以直接这样圆过来， 或者用样条，或用，或者用这个多段性也是可以的，那这里可以用样条，那这个具体要用哪个命令，可以根据我们自己的一个习惯，对吧？这样描过来。好，这里可以用圆弧， 这里也用圆弧。 文描这个的时候我们尽量可以要接近它。这个图片的形状 有一点点差别也是没有关系的，因为他这个要求是不高的，只要这个整体的形状出来了就可以了。 像这里的话可以可以直接用圆弧，圆弧的话描出来会比这个样条曲线描的更加的光顺一点，比较好控制， 那这里也直接描过来就行了，那这里我们可以考虑直接用圆弧，我们就用这样的方法一直描下去就行了，然后里面这些形状也需要给他描出来。

机关切管画图教程，咱们来画一下这个图啊，一个下力度直径是一百四十，厚度是三点零，好点，这个特征点拉伸图台，选择草绘面画圆，修改尺寸一百四十， 薄壁特征，这里厚度三点零，反向一下，然后这个深度一千五百，好，接着画圆，拉伸切除， 好，这里我们看一下，从这里开始画，画两个圆， 约束一下，这两个圆相等，然后标一下尺寸，这里到 这个端面，这里两百，好，然后这个圆心到这个圆心也是两百，好，看一下图片两百两百孔的大小是十二， 好，退出草图，然后这里的话可以反向一下， 接着阵列，圆周阵列，这里是三个， 打勾，好，接着咱们再画两个对穿孔，拉伸切除， 画圆孔的大小，咱们看一下，这里是十四， 圆心到端面一百， 好，这里选择这个完全贯穿，两者，好，然后再画一个，选择这个草灰面，在这个面上画圆， 直径也是十四到断面 一百， 好，这个完全贯穿啊，两者 打勾确定。

激光切割画图演习，圆形孔板绘制，画圆半径一百，再画圆半径二点五。好，排列的这个孔可以用复制或者是正列，间距是十个毫米。好，这里我们直接用复制 c o 复制出来多个。 好，接着我们做一个旋转，选中这个圆 r o 旋转，指定这个为基点，然后 c 好，这个六十度，接着再做复制 c o， 再来做镜像。 好，再做镜像。我们镜像多次啊，把这些都做出来。 好，接着删除，不要的，我们把这个这里删掉。 好，还有这里，然后选中右边这里再做镜像。好，选中上面这里再做一下镜像。好，那这个图的话就画出来了。

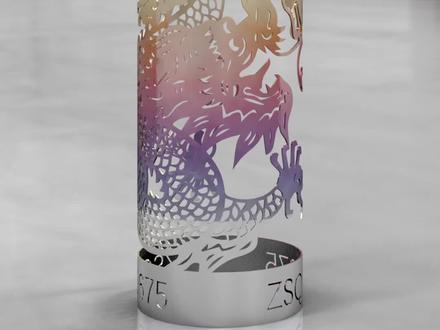

五千年的荣耀，四方英雄多多支， 传奇而美好。我就是内外雪花飘飘，必须见尔笑得多自豪。我像个海纳百川的怀抱，双刀支撑，发型环绕。

咱们录制一个这个激光切割，切割这个方管的这个画图的一个过程啊， 这是五十乘一百的矩形管，厚度是四个，厚度四个，然后矩形管的右边开了一个圆弧，开了个圆弧，难点就在这个圆弧，这啊，咱们首先第一步画出这个五十乘一百四，然后这个四个后的这个方管 打开斯罗多斯，新建一个文件，新建一个零建啊，选择前式基准面，点草绘， 绘制一条直线，绘制一条直线，然后直线的长度就是咱们一百三啊， 智能尺寸点，智能尺寸点出以后，把 数值改成一百三，退出草汇，选焊件，结构件，结构件标准里面的国标型材库，矩形管选一百乘五十， 一百乘五十四个后，正好有 点确定这方滚出来了，好，发现圆角大了一点，咱们修改修改，他的方法是 点这个箭头，找出他的草绘图标，编辑草图 四个后，咱们圆角改成五， 然后再拉伸切除这圆弧，圆弧的半径是五十七，圆心距这边是三十六， 特征拉伸切除， 选择一个面画一个圆， 半径五十七，那么直径就是五十七乘二，圆心距离这个边线是三十六， 圆心距离边线三十六。好，点完以后直接点对勾， 完全贯穿就可以了啊。但是咱们刚才呢画草绘的过程中，他没有变成完全约束，没有变成完全约束的问题就在于这个圆心他上下还可以移动，那咱们把这个圆心和 草绘的这条线做一个重合的约束，好变黑色了，就是完全约束了，然后点草绘三，拉伸切除，完全贯穿好，这个图就算完成了，保存一下， 保存完成，然后激光切割机套料软件 识别格式为 ids， 另存为 ids 格式，然后点确定 就可以了。好，绘制完成。比较一下， 这是图片，这是咱们绘制的图， 然后这个，这个图上有一个六点三啊，一个六点三，六点三的意思是表示表面粗糙度，也就是咱们激光切割切完这块圆弧以后，这个圆弧需要打磨一下， 激光切割的精度达不到六点三，如果呢？如果你的激光切割精度达到了六点三，六点三表示粗糙度的一个数值啊，包括这个面切断面也是这个意思。
