工字钢的加工方法，点击绘制零件，点击主管选择工字钢，设置工字钢的边长、厚度以及内 r 角、半径等尺寸，角度可使用默认值。 点击应用，再点击确定即可得到一个工字钢零件。如果遇到这种壁厚不均匀的工字钢切不透，可以 以对特殊刀路进行曲线分割编辑。选择工字钢刀路，点击曲线工具，下拉菜单里的特殊刀路，在 特殊刀路界面点击曲线分割，将厚度不均的位置分割出来，按住 shift 键进行复选。设置不同图层，点击合并相连线，勾选锦，合并刀路，并 免多次穿孔。点击确定即可到切割软件里对不同厚度位置设置不同的切割工艺， 点击模拟提示。需要编辑零件轮廓项链，点击 ok， 即可进入到编辑轮廓项链界面。编辑轮廓项链可以通过手动调整，也可以进行自动修改。手动修改轮廓项链， 手动修改时可按 shift 和鼠标左键在没有干涉的位置增加节点，避免被拖动。按住鼠标左键拖动节点修改至不干涉，点击镜像修改即可一键调整其他倒角干涉检测通过。点击确定，再次模拟观察加工过程。 自动修改轮廓项链使用自动修改时，可选择实际机床使用的切割头模型，点击自动修改，就会根据实际切割头修改轮廓项链，点击确定， 再次模拟观察加工过程，排样排序即可导出加工文件到切割软件进行加工。加工前要进行空走，即观光关气加工，确保不会撞头。实际加工效果记得关注哦！

如何添加包袱零件？包袱是将平面图纸包袱到管材表面作为切割道路的一种方式。 点击添加包袱零件，可选择圆形、正方形、矩形、跑道型作为管材洁面。选择管材洁面后设置洁面参数，点击下一步， 选择一份 dxf 平面图纸，此时显示的预览图横向为包袱到零件 x 轴方向，纵向为零件外轴方向。包腹起始位置会决定管面上的横向位置。 左侧洁面距离，右侧洁面距离是指图形距离两个切断断面的距离。 参数确定后即可获得包袱零件。接下来检查图形，根据需要添加常规的引线、桥接等工艺就可以进行加工了。添加包袱零件实际加工效果 记得关注哦！

第三，卡盘无法加持斜角零件怎么办？ tobast 帮你搞定。在 tobass 中，首先绘制一个斜角零件， 选中零件，点击优化菜单栏，选择端面补齐并设置补偿参数即可。快乐是什么？快乐就是当你快乐就是就像和那个什么差不多。快乐就像快乐就像 让我讲给你听啊！ 记得关注哦！

适合完成批量加工，见到的最后是完成加工，实现订单的交货。我们在整体回顾下这个流程，设计零件套料，刀序设置，导出加工任务这一块是我们管家套路软件就不死的要干的活， 调试及加工是我们的加工软件 tube pro 或者是 tube tube 的货。那么呢，接下来我们通过一个用户现场的实际的一个案例，我们把这个整个流程走一遍，这里面的一二三四五六六个步骤给大家一一过一遍。 第一步我们是接到一个订单，需要加工一个侧面啊，有四个贯穿孔的零件，数量是四个，然后洁面是八十乘以二十，长度是幺零四零。 好了，我们这个时候需要把这些便于绘制的特征尺寸标注出来，测评句，幺幺五幺三三二七零。 这个时候我们进入我们的零件绘制，在 tube 十里我们可以完成零件绘制，不再需要额外的第三方的三。

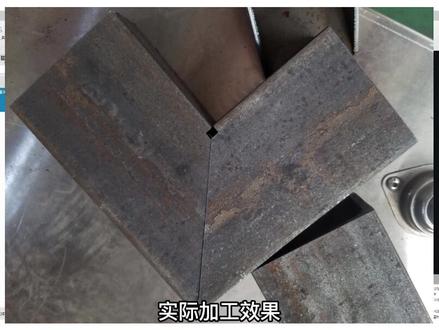

槽钢角钢斜切的操作技巧由于角钢槽钢斜切会存在壁后处切不透的现象，所以 tubest 提供了快速修改图纸的功能，使得各种角钢槽钢的斜切都能够实行。点击绘制零件，选择槽钢作为主管，设置零件宽、高、 长度等尺寸，点击确定，点击切断，设置切断位置、坐标和旋转角度，勾选左切断面，点击应用。 再来示范一下右侧斜切，点击切断，设置外向平移位置、坐标和旋转角度，取消勾选左切断面，点击应用， 你可得到一个斜切四十五度的槽钢零件。选择零件，点击焊缝补偿，就会自动根据零件壁后生成切割道路了， 零件壁厚大小会影响补偿后的刀路位置。建议槽钢角钢鞋切实不要绘制内倒角，实际加工效果记得关注哦！

公母拼接的设置和使用方法，首先选择一个带斜切的矩形管零件，点击汉奉补偿下拉菜单里的公母拼接，建议是一公一母或全母 设置壁后过切大小推荐一毫米，避免竖直切割时切到壁后上，点击确定即可在不用修改原图的情况下，获得一公一母的 l 型拼接道路。对于倒角较大、管壁较厚的斜切矩形管， 由于加工过程中偏心造成内侧突出干涉，导致斜切加焊缝补偿后还是拼不好，此 时可选择半汉凤半公母拼接的方式，选择带斜切的矩形管零件，点击汉凤补偿下拉菜单里的公母拼接，选择类型，半汉凤半公母设置壁后过切大小，点击确定即 可获得半汉凤半公母拼接道路实际拼装效果，记得关注哦！

记得关注哦！

圆角微一槽该怎么画呢？首先点击绘制零件，进入绘图界面，点击新增主管，选择矩形管， 设置矩形管尺寸，点击应用，点击微槽下拉菜单里的圆角微槽，选择微槽类型为常规微槽，设置微槽折弯半径，折弯半径为折弯后圆角的大小， 设置 v 槽角度，折弯 k 因子参数可默认设置 v 槽到底边的距离，建议直为 b 后加一毫米或者 b 后加二毫米，这样切出来比较好。折弯 设置到主管起始端距离，点击应用即可获得一个圆角微槽左侧九十微槽，点击微槽下拉菜单里的圆角微槽，选 则微槽类型为左侧九十微槽，选择是否启用壁后过切，设置到底边的距离和到主管起始端距离， 点击应用，点击确定即可获得不同类型的圆角微槽实际拼接效果，快来试试吧！记得关注哦！

如何绘制片体零件？当零件需要在管材上切一片下来时，绘图不能只绘制出单个片体零件，需要保留一小段管材的洁面，用 于让软件识别管财，再通过软件功能做出切片所需的道路。方法一，细长条替换成线，点击绘制零件。选择矩形管为主管，设置管财宽、高、 长度等尺寸。点击应用，点击支管选择矩形管。细长条需要宽度较窄，长度比零件长度小，且距离主管两端面留零点一毫米的距离， 旋转九十度，可绘制另外两面的道路。选中细长条，在曲线工具中选择细长条替换成线，设置替换宽度，再根据需要排序反向添加微量 点，模拟检查道路。 方法二，曲线分割先绘制一个角钢零件，在智能绘图中将要切除的部分化成孔，孔距离边缘零点一毫米。 激光加工时，零点一毫米刚好会被切断。点击曲线工具下拉菜单里的曲线分割功能，将孔完整的刀路分割成两段，按键盘上的刀剑删掉离边缘零点一毫米的多余刀路。 方法三，绘制包腹线先绘制或导入一个圆管，点击曲线工具下拉菜单里的绘制包腹线，点击所需道路的起点和终点，依次绘制就能得到一个圆管切片的零件了。记得 排序反向和添加威廉哦！实际加工效果记得关注哦！
