水井单相电机热过载保护器接线方法

我们都知道热过载继电器可以保护三厢电机，今天给大家总结了一下单向电机如何接热过载继电器，大家看接法对吗？欢迎评论。

好，老铁们，大家好，关注我，学习更多电工知识，我是电工小辉啊，那么今天呢，有一个老铁问我这样一个问题，说是我们这种热过载保护继电器啊，侧面有一个小螺丝，那么这个小螺丝呢是干嘛用的啊？那么今天呢简单和大家分享一下，那我们要先看一下这个热过载保护继电器啊，它的主要作用是干嘛的？ 那么热锅台保护继电器的主要作用是来起到一个保护电机的，那么当我们电机过载之后呢，他能够及时的断开我们这个电机的电源， 那他是如何去工作？我们看一下，那么在我们热锅台保护继电器啊，上面有一二三三个螺丝，下面呢有三个螺丝，那么这三个螺丝呢是有三，总共是三组触点 啊，上下是一组，那么他呢是连接我们这个主回路的，也就是说我们这个电机运行的时候呢，这个额定电流，他这个运行电流呢 是留过我们这三组主触点的，那么在我们这边呢，还有两组，一组两组啊两组这叫辅助触点，那么辅助触点呢，这地方标的一个是九五和九六，一个呢是九七和九八，一组呢是长臂，一组呢是常开， 那他是如何起到断开我们这个电源的呢？当然呢，我们这个主触点呢，他是断不开的啊，下轴主触点呢是永远断不开的，当我们这个热锅在保护继电器啊，他留的电流啊比较大的话，那么这个大是根据我们这个这地方来整定的， 那么他呢是根据我们这个电机的一个额定值进行整定的，就说我们电机大的时候呢，你需要整定的大一些啊，小的时候呢，需要整定的小一些啊，根据电机的一个功率，那么这个呢是一个六点八到 ci， 那么他是呢是一定的范围啊，是可以调节的，你比如说我现在这个白色的这 小三角号呢，指的是一个九，那么就是个九弯，那么当我这三组主触点流雾的电流超过九弯之后，那么他内部的双芯手片呢就会发热，发热之后呢会啊，通过你们这个连杆带动我们这两组辅助触点进行一个状态的改变， 当然呢你这个电流越大啊，超过的九元越大，那么他这个用的时间就会越短，当我们这个过载之后，那么辅助充电啊，就会发生状态的改变，原来是长臂的又会断开，长臂的又会闭合，那我们就是利用他的这个长臂点啊，长臂点 受热之后呢，然后呢长臂变成长开啊，断开我们接触器的线圈啊，使我们这个接触器啊进行断开，那么在我们这个侧面呢，有一个小螺丝啊，他是这样来标注的，你说要手动复位啊，将该螺钉旋出，什么意思呢？就说我们这个热外在保 现在卸啊动作之后，那么你要下次呢，要想再去启动，那么你需要进行复位，那么这个复位的这个动作你是手动还是自动，那么就是根据这个螺钉进行选择的，你说你要想实现啊，手动复位，你就把这个螺钉呢肯定选出来啊，自动复位呢，你要把它选进去，那我们看一下 这边呢，我们接到接了一个指示灯，然后呢我们把它接到我们这个九七和九八啊，九七九八呢是一组常开触点， 那正常呢是个断开的，然后呢这边呢我们给他介绍，我们看一下他这个指示灯的一个呃动作的过程， 然后呢 我们上电啊，上电之后呢在我们热过来保护静电器啊，这个背面呢有一个 tset 探起来这个实验啊实验按键，我们把这个拨杆拿上一拨啊，就模拟过载，我们看一下 一波之后呢模拟过载，过载之后呢原来这个点呢是一个常开点，那么他就会闭合，闭合呢我们这个灯就会亮，那么这个时候呢你要想再去启动，那你需要进行复位，复位的时候呢你可以按一下这个红色按键进行复位啊，那么他就会灭掉，那当我们再过载之后呢啊， 必须还进行手动复位啊才可以灭掉。那如果说我们把这个螺钉呢进行旋进去，我们看一下 旋进去之后呢就是自动复位，那这个时候呢我们再模拟这个过载，然后呢把它过载，我手一松呢就会立马复位掉，因为呢 他这个复位的这个时间的长短呢是根据我们这个内部的双基乳片啊发热之后，然后呢热量散去，然后呢进行一个复位，那么这就是一个热锅在保护静电器的一个工作原理。好分享给大家。

好，老铁们，大家好，今天这个视频我们看一下热过来保护计算器，他是如何起到一个保护电机的作用。 那么热锅仔保护机电器的工作原理是这样的，那么他这地方呢，是单独主触点正常的时候呢，我们接线的时候啊，上接触器的伤口呢，是接电源的进线，下面出来呢，我们接到这个热锅仔保护继电器的这三组主触点的进线，那么从这三组主触点出来，我们需要接到电机， 那么就是说我们这个热过来保护继电器，他的这三组触点，他流过的电流呢，是我们这个电机的运行电流。 那我当我们这个电机如果过载之后，过热之后呢，这个地方呢，我们是用来设置我们这个什么动作电流的，你比如说我们电机假如说他的额定电流在十安，那么呢我们可以设置的稍微大一些，可以设在十 十一安，是不是？那当我们这个电机过载之后超过额定电流，那么经过一定的时间之后呢，他这里面的这个双金属片啊，里面是两个金属片，他就会发热，发热呢，因为是两种不同材质的金属片嘛，那么他就会发热弯曲变形， 弯曲变形呢，他会向一个方向来什么来弯曲，那么正好带动了我们这边的一组辅助出点，使我们这组辅助出点呢长臂点断开，长开点闭合， 那么呢我们哎就是利用他的这一组长臂点，当过了之后呢长臂点断开，然后呢来断我们这个交流接触器的线圈，那么他是这样一个动作的过程，那么根据这个动作过程，其实呢我们可以画一个简单的电路，那我们看一下这边呢是一个简单的一个电路图， 那么这个 f 二呢，就是起到一个断开我们这个 km 线圈的作用，那当我们这个电机过载之后 后，那么 f 二呢，这会在保护继电器啊，发热里面的双击手芯片弯曲变形，哎，使我们这个长臂点断开，他一断开呢，我们这前面都没有电了，那么 km 呢，就会在哎你们内部弹簧的动作下把它弹开啊，弹开 同时呢我们这个长如果过载之后啊这个长开点会闭合，那闭合我们可以用它呢来驱动啊，一个报警灯，那么俺来什么提醒？这个地方呢，已经过载了，那么我们可以这样来应用，当然呢这个长开点呢，你不可以啊，不接这个报警灯也可以，你可以什么 进入？我们这个 poc 要单独的用他这个点啊来做一个锅仔啊，指示啊，锅仔指示锅仔信号的一个输入，那么这是他的应用啊应用，那根据这个图啊，我们把这个线进来一下，我们看一下，那首先呢我们这是个电源啊，电源合上之后呢按下启动，那么接触器呢，吸合 按下提示呢，可以正常的运行，当按下启动之后，那么这个时候呢，他这个热过载保护计算器啊，留过的电流就是电机的电流，当过载之后，那我们模拟一下，在这个位置呢，有一个实验按键啊，那过载之后 借口器停了，并且呢这个报应职能也响了，那这个时候呢，我们再按这个启动是启动不了的，按停止呢，也不管是不是，那你只有把这个什么呢过载给他，复位之后按下这个复位按键 啊，这是一个复位按键啊，也作为一个停止按键，那这个时候呢，你再按启动呢才可以啊，按停止那么他就是一个起到一个哎断开接触器的一个作用，那么分享给大家，如果呢大家呢对这个电信电动感兴趣啊，你可以点点关注啊，每天晚上八点到十点零基础带领大家的入门啊，电工。

大家好，我记得我出过一期热锅仔的视频，当时有很多朋友问我热锅仔的电流怎么设定，今天刚好借这个项目给大家补充说明一下。大家看到的这些热锅仔都是为这些马达的保护准备的。 我们先看一下这个电机的名牌，一般电机名牌上面都标明有电机的功率，像这个就是五批三点七五千瓦，但他的额定电流没标，我们可以计算出来， 我们按三厢三百八十伏的电压来计算，一千瓦的电机额定电流约为两安，像这个三点七五千瓦，那他的电流就约为八安。 热锅仔的设定电流约为约定电流的一点一到一点二倍，那像这个电机的热锅仔我们就把它设定为九安。但是像这种二百二十伏的单向电机， 一千瓦约为三到四安，所以他的约定电流约为零点一到零点二安。其实由于他的启动电流也比较大，所以我们热锅仔的设定电流约为约定电流的两倍，约为零点三安。单相电机接热锅仔的时候， 可以把这两条线接在热锅仔输出的任何两个端点上面，因为热锅仔的任何一项超过设定的电流，热锅仔都会动作。我们再来看一下这个电机，这种电机我就最喜欢上面直接标明了三百八十伏的话，零点七安， 那零点七乘以一点一或者是一点二，大约就是一安。马达的三条线直接接在 t 一、 t 二、 t 三上面，我们打开这个透明的保护盖，将旋钮的指针调到指向一就可以了。另外我要反复强调 的是，只要节奏器熄火，不管热锅仔有没有动作，上面的供电总是和马达线是相通的，所以要保护电机，只有切断节奏器的熄火， 所以我们将二百二十伏的电压经过热过载的 nc 长臂触点之后来接交流接触器的线圈 a 二，交流接触器的 a 一，我们就可以直接接在零线上面， 当热锅仔动作的时候解除器复位，从而切断电源与马拉之间的连接来达到保护作用，所以热锅仔起到的是一个被动保护的作用。今天就和大家分享到这里，觉得有用的老铁帮忙点个赞，谢谢大家的观看，关注我，分享更多！

好朋友们大家好，今天这个视频我们看一下热锅仔保护继电器在电路中是如何起到保护电器的，那么呢我们要先看一下这个热锅仔保护继电器的一个工作原理 啊，在这边呢是一个热锅台保护吸电器，那么呢它主要是由两部分组成啊，第一部分呢是由三独主触点，一呢它有两独辅助触点，正常接线的时候呢，我们这三独主触点呢是串联在我们这个主弧度当中的， 那么就是说我们这个三组主持点他的屋的电流呢，是我们一个电机啊运行的运行时候的一个运行电流，那他是怎样工作的呢？当我们这个电机啊运行的电流，那么超过他的一个额定的电流啊，或者说呢超过他的一个整定电流值的时候呢， 他这个内部的双击薯片就会发热，发热之后呢会产生弯曲变形，那么带动呢，我们中间通过连杆带动我们这 量毒辅助触点发生动作长开变长臂，长臂变长开，那么这是他的一个工作原理，我们是用他的长臂点断开之后呢断开我们的线圈啊，那么呢我们可以这样看一下， 这边是一个图，那么这边呢是主葫芦啊，这边是控制葫芦，那么主葫芦呢，我们是需要把这个热锅台保护吸电器串联在这个主葫芦当中啊，串联在里面，那么他这个主触点是提供的我们这个电机当时的一个运行电流， 那么就是利用他这个双击薯片发热弯曲变形之后，那么呢使我们这个控制回路当中的这个他的一个长臂触点会断开，那么断开之后呢，会使前面的啊整条电路呢不能形成回路啊，竟然断开， 那么呢我们可以啊模拟一下，看一下，这边呢，我们啊已经接好了，这边呢是个启动啊，这是停止，那启动之后，那如果说我们电机的时候过来，那么呢他的 这个基础片会发热，发热之后呢会啊这个位置呢有一个实验按钮，那么呢我像这一般，那么他就会停掉，那么他会一般之后呢他这个长臂触点会断开，断开之后呢手这个 接出去的线圈会失电啊，那么他是这样的一个工作原理啊，当然呢，他除了有一个长开点，那么还有一个长臂点，对不对啊？那么这个长臂点可以做一个保护啊，切断我们这个线圈，那么长开点呢，那么可以用到一个故障的一个指示，你可以接一个指示灯， 那么过来之后常开点闭合啊，驱动指示灯，那么进行一个点亮啊，那么这是一个应用，分享给大家，如果呢大家呢对这个电信电动感兴趣可以点点关注，每天晚上的八点到十点，零基础学习电工知识。

唱伤心。

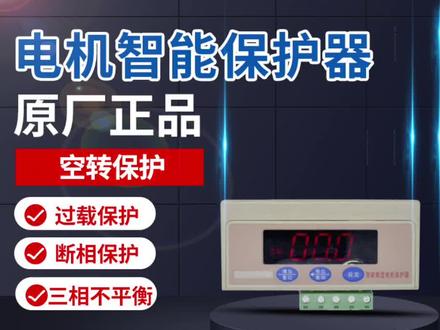

烧电机咋办呢？使用电机保护器让你无忧电机烧坏基础原因，一、过载。二、缺箱。三、三箱不平衡，四、欠载。一般情况使用保护器多会保护三箱电机。 今天我们演示单向电机保护接线方式及设定值 按钮安装，相信大家都有了解，我们就不细说明。 主线接线方式， 从断路器上取零线到交流接触器上，火线也从断路器上取，经过保护器的三个孔接到交流接触器上。 现在取零线和火线接到保护器七和六号端子上， 再从六号端子上定一条线到三号端子，二号端子接到交流接触器线圈上。 接线完毕，现在我们按下启动按钮。接线完毕，现在我们按下启动按钮。指示灯代表代表单向电机，指示灯椅经亮起， 有电机装好标，上面显示三相电流值变动，显示可以看到运行的电流值， 因设定时需要停止运行，关闭好电机，接下来开始设定保护器值等， 按住设定键五秒松开，开始设定各项保护值， 按一位键，那一位数字闪动，按数据键增加数值。 三相电机需要火线经过三个孔，三相电机直接 a 相线进地 一孔， b 相进入第二孔， c 相进入第三个孔到交流接触器。

上节课呢，咱们已经讲过这个正反转了，正转停止，反转停止， 而现在呢，我们还需要增加一个热过载保护继电器。咱们说当电动机在运行过程中，如果说，哎，这个电动机轴承卡死了，或者说拖动负载太大了等等，电压太低了，造成咱们这个运行电流对比咱们这一个额定电流还大， 那这种叫过载哈，过载的话，如果你不管，他就是电流大，温度会上升，电动机里面的线圈啊，他肯定会由于温度上升从而烧毁，所以像这样子本来是好的，烧毁掉之后，哎，那电动机就烧坏了，对吧？所以说咱们要用一个热过载保护机器进行保护，当电动机 过载的时候，我需要通过他让电动机停，哎，热过载的话，他也分主触点、辅助触点，还有个调电调查整停电流的地方。 首先你要把这个主触点加在咱们主回路之中，那加哪里呢？对，那是加这个上面还是加下面呢？常见哈，咱们都是加在这个借助器的下面， 靠电动机的原则。好，这是他组数里的图形哈，对应着上下各三组。然后如果你拆开他内部的话，这一个叫双金属片，他是进行一个过载检测的，看见没有？双金属片， 当过载的时候电流变大，温度上升，他是会弯曲变形的，并且是往左的弯曲，能够通过这个传动板使他 内部的这个敞开肠壁去动作啊，他这个辅助触点去动作，等于说过载之后长臂点自动断，他自动断，和我们这个手动断这停止按钮开关是一样的动作原理。 对，好，先把他的一个热锅仔加上去啊，煮出点， 现在热过载的话，咱们已经接在这两个接触器的下方，那最终通过热过载到电动机正转反转，他现在的话没有过载保护啊，因为我咱们刚才介绍了， 他过来之后，他主出点不会断，只会弯曲变形，还要通过他长臂点接线，长臂点才是断开。说到过来之后，咱们还需要利用他的长臂点去断，咱们接住线 圈，对这个长臂点，你可以选择加火限制，也可以选择加零限制， 都是一样的哈，你看我这火线有点画不下了，我就给他画到零线上。有些朋友想加零线上是不是没有加火线上没安全呢？因为你要知道，你要考虑的是当咱们这里断开之后，这条火线能不能创作用电器使零线带电。 如果说你看哈，他按下开关线圈得电，常开电形成自锁，对吧？然后通过常开电保持线圈直接得电按钮是断了吗？ 当过载之后长臂点断，他断掉之后呢？是线圈失电，你线圈失电之后，这个长开点不就会自动断开了吗？那你这火线一样的过不去， 去，肯定不会使零线带电的，说他是安全的哈。有朋友说安不安全，其实是安全的，那也就是说原来那两个零线我们不能直接到这一个电源了吧？要拆出来。对， 你要先给他接接到咱们这个热锅仔的一个长臂点。 好，咱们就从这个电源零线出来哈，你看到没有？先到这个热锅仔的九五九六长臂点，然后通过到长臂点，再接到咱们这两个线圈，比如说这个零线呢？呃，从电源这边我们是被这个热锅仔长臂点所控制的，对吧？就看到长臂点是什么动作， 接好之后呢？其实还不算完，为什么？因为你要调一个保护电流，一般的话是按照电动机的额定电流的一点一 一倍到一点二倍去调整。就说在咱们额定电流以下，我认为你是正常运行的，你超过额定电流，我认为你是过载运行，我要起到保护作用。大家看。呃，现在正常启动停止没有问题， 当过载之后，他内部的双金属片是会弯曲变形的，从而使他常闭常开动作。我是通过扣一下，扣一下这个试验按钮开关模拟过载，下面有个试验按钮，扣一下 模拟他断开。断开之后呢，你再启动就没有用了，因为已经过载了，你要进行故障复位才能再次启动。分享给大家加这个乐过载的方法。
