电瓶车如何改锂电池接线口

有老铁私信我，电动车电瓶如何接线？今天小师姐来教你两种接线方法。 第一种交叉接线法，我们先把电瓶同一方向摆好，这边全部是蓝色的负极，这边全部是红色的正极， 我们先从负极开始， 无论我们多少个电瓶都是这样接，这像这种情况就是我们常说的四十八伏，如果是五个，那么就是我们常说的六十伏立二种接线法，把我们的立二块和立四块 电瓶掉头，大家认真看一下，这是负极正极，负极正极这边也是一样，刚好相反，正负正负， 我们来开始接线， 最后就留下一个负极，一个正极，我们这个接线就完成了。 接上接上，主线正极， 来，我们来试一下，打开空气开关， 启动电梯。老铁们你学会了吗？喜欢小师姐的视频，帮我点个免费的爱心呗！

你所看到的坏的锂电池，其实百分之九十都和这个一样，二十串里面就只有一串坏掉了，为什么最近锂电池回收搞的那么火，你知道了吧？你们现在所看到的这个呢，是一个粉丝给寄过来的，这是一个二十串的一个电池，经过我们的放电的一个测试呢，其实里面呢就只有一串坏掉了， 然后呢今天呢，我们就来讲一下，就是如何把二十串电池给他改成十九串的，然后以及他的一个注意事项，还有他的一个算法。 哎呀，这个电池的工艺啊，做的确实是不太好啊。呃，具体是哪家的呢？然后我们就不讲了啊， 我现在继续给他往下拆 电池呢，我们已经给他拆出来了，下面我们来讲一下铁里二十串的给他改成十九串到底合理不合理。铁里二十串是多少伏？六十伏，那么六十伏的电动车的控制器，他的线压保护是多少？是五十一伏到五十三伏左右，我们就按照五十一伏来算， 五十一除以十九，大概是在二点七伏左右。也就是说如果这一组电池的一致性非常好，那么他放电每一串都可以放到二点七伏左右，而铁力的锂电池，他的过放保护电压是二点二伏， 也就是说如果我们把二十串的给他改成十九串，是不会影响这一组电池的容量的，但是受到影响是什么？比如说这个电池以前能跑二十公里，那么现在我们改装好之后能跑多公里？能跑十九公里，他的容量 是没有问题的，只是说电量稍微少了一点而已。 二十串电池可改成十九串的，首先我们要知道电池怎么改，第二个我们要知道一致性怎么搞，第三个我们的保护板该怎么改？第四个充电器该怎么配？ 接下来开始第一步电池怎么改，首先呢我们给他找到第十六串电池，我们从后面数二十、十九、十八、十七，十六是这一串， 这一串坏掉了，我们要把这一串电池呢给它拆掉，拆掉之后再给它组装到一起，大概有两种方法，第一种方法呢，我们就要把第十六串和第十七串都给它拆掉，然后再这样组装到一起，再把第十七串给它放到外面， 这是第一种方法。第二种方法呢就比较简单了，就是我们把第十六串给它拆下来之后，把它的正负极这里直接用一根导线 给它连接到一起。然后我们为了不改变它的外形呢，我们准备采用第二种方法，第十六串电池呢，我已经从这个里面呢给它拆下来了，就把这个机子直接给它剪了啊，我们可以看一下这个电池呢，鼓包的鼓包， 吸气的吸气，这个电池呢算是已经废了。然后我们现在要做的呢，就是把这个十六串这个空隙啊，我们给他填充起来，然后把他的这两个端子直接给他连起来就可以了，我们把这个电池的空位呢给他用这个一维棉先给他填充一下， 我们找一个能过这么大电流的导线，把本来的十六串位置的正极和负极用导线直接给它连到一起，这样的话二十串就变成十九张了。导线呢我们已经焊接 好了，接下来我们开始我们的第二步了，我们去准备宝宝版，现在这个电池是一个十九串的电池，我们要准备一个十九串的宝宝版，他本来的这个宝宝版呢是不允许降串使用的，这里呢我要提醒一下大家，多少串的电池就要用多少串的宝宝版，多一串也不行，少一串也不行， 这个呢是我刚才做的一个贴里十九串的宝宝版，我们都知道市场上贴里常规的呢是二十串，所以说这个宝宝版呢是定制的，我们给他加了一个温控，刚才已经测试过了，现在我们去给他装上三十片，去注个胶就可以下去安装了。三十片呢我们已经装好了，现在我们去注胶， 宝宝们已经准备好了，然后对应的排线呢我们也准备好了，现在呢我们去雷雕十九寸的 老板呢，我们已经准备好了，下面我们开始焊接宝宝板排线了，排线呢我们已经捋好了，下面呢我们开始焊接，大家一定要注意啊，在焊接排线的时候一定不要缠着宝宝板 排线呢，我们已经焊接好了，接下来呢我们来检测一下这个排线的含义程序，以及看一下剩下的这十九转它的移植性怎么样，压差是不是很大。 好，我们可以看一下，现在呢我们这里的串数呢是十九串，压叉呢是在 五毫伏左右。我们的排线的焊接顺序呢是正确的，把宝宝版的逼负极焊接到电池组的总负极上面，这一个顺序一定不要搞错了啊，一定要先焊接宝宝版的逼负极，然后 最后再插宝宝版的排线，宝宝版的排线呢，我们已经插好了，之后呢我们看一下我们这个温控探头啊，一定要在紧缺电芯啊。呃，然后呢我们再来测量一下这个目前这个电池的一个输出是否正常 好，这个电池的输出呢是正常的，可能到了这里会有朋友在问我说我为什么没有这里给他换一个电芯呢？ 关键是他这个电池我也找不到啊，现在呢要给这组电池进行包装了，哎呀哇塞，他这个包装太烂了啊，等会我们给他换个新的，可能会有朋友问这个红线是干嘛的，因为他这个盒子上面啊有一个电量显示表，然后这个呢是一个信号线，一个供电的一个信号线啊，太烂了，走，你 给皇帝换上一个新装电池呢，我们已经给他包装好了，接下来我们把防水给他做一下吧， 我还是比较有良心的，电池呢，已经修改的差不多了，还剩下最后的一点接线的工作就不给大家一一展示了。点赞加关注，持续为大家带来优质连线视频。

大家好，我是话说周老师，今天主要聊一下呢上门的工具，电瓶车长的嘛，开车短的嘛，在城市里就是开电瓶车，这个电瓶车呢就是有十多年了，应该是十二年， 今天主要是讲一下呢，就是电瓶车换成锂电池之后的寿命以及使用效果怎么样，做一个分享。 这个电瓶车呢就是在六年前呢，因为我就换了个锂电池，下面呢就是我们把锂电池拿出来看一下到底是怎样那个情况，这个车座打开之后，下面就是放的头盔，雨伞，雨衣，然后呢下面就是两个锂电池了， 这个盖板拿下来之后，下面就是锂电池，两个锂电池呢就是我用了个袋子 把它装起来，这样的话可以拎着充电，就是到楼上去充电，因为现在在城市里面，大家都住的高层，充电极为的不方便，咱们把它拎出来，因为是锂电池，所以说呢不算太重，咱们看一下啊， 这个呢就是两块锂电池，分别是四十八伏，十二安石的，然后呢我两块做了一个并联， 这样的话就是差不多就是二十二十四按时了。两块锂电池呢都是设有一个接口，这前面一段自己去做，后面呢你想并连几块就并连几块。当时呢我这两块电池买了差不多一千二， 因为我当时的电瓶车呢成色还可以，如果说我拿一千二去换一个电瓶车的话，普通的电瓶车也是可以了， 但是呢我买了个锂电池，买了一对锂电池，我同事跟我讲呢，锂电池如果挂了你就亏大了。嗯，当时是质保十八个月，现在呢我用了差不多六年了，还是好的， 只是呢，就是续航能力比以前稍微短了，短了一点，我记得我当时刚换了电瓶的时候，就是两个锂电池的时候， 可以能跑到将近六十公里，因为我去那个苏州的那个北桥厦门来回都是够的，现在的话我能去过公司来回，公司来回就是十六公里的来回四十公里不到， 所以说呢，现在六年呢，我感觉还是可以的啊。换了锂电池之后呢，首先第一个车的重量轻了不少，然后呢就是锂电池这个电压呢，应该是比那个叫谦虚电池高一点，所以说，所以说呢，它的速度 比之前呢提升了不少，应该提升了百分之十左右。锂电池呢，跟谦虚电池呢也是有细微差别的，首先充电器是不能通用的，也不能用快充，然后呢，就是说以前用谦虚电池呢，如果电跑没有了， 你再推一段时间，过一会他还能再跑一下，这个锂电池一旦没有电之后，那肯定就没有电了，那肯定要推了，所以要大家注意一下续航能力。最后总结一下，这个锂电池更换划不划算呢？ 首先呢，对于我这样的一个高层，因为从便携度来讲呢，我个人觉得是划算的，而且呢，事实证明他的寿命也是可以的，已经严了，现在目前用还是一切正常。我用的谦虚电池在楼下也有充电桩，但是呢经常充电器没没了，被人偷了， 这个呢极为的不舒服，现在呢就是我经常可以拿回家去冲，然后呢冲完再每天早上再拎过来。那这个电瓶车呢，确实是老破旧啊，这个为什么开这么破的这个电瓶车呢？包括这前面还有一些洞啊， 因为你换了新的电瓶车呢，老是有人惦记我这个旧的电瓶车呢，反而用的时间更长，没有人惦记也没有人看得上，这也是其中的一个最大的原因之一吧。 好了，本期的视频就到此结束了，希望对大家对于改装锂电池有些帮助，拜拜。

大家看一下我这个，今天看一下给大家分享一个电子电池换这种双轴电池的一个开关，把原车上的这个单开的拿掉，拆掉以后这两根线的话接到我们这个开关上，一边一根，还是跟原来的一边一根。 然后锂电池这个这个护，就是送你们这个一个插头线，然后把这个副线从你电池电瓶的那一端通往电机的那一端的那根线接到这个护线上，正线的话我们接到这个开关，开关另一头是两根线，哎，对，我们接到这个开关上 就这样，哎，接好以后就可以了啊，这个然后的话把电池这样插上去就可以使用了啊，这样就可以使用了。 然后的话你用锂电，用铅酸电瓶的话，就这个开上来就是铅酸电瓶，然后用锂电的话就把这个开关开上去，就就是用锂电池，就这样，对。

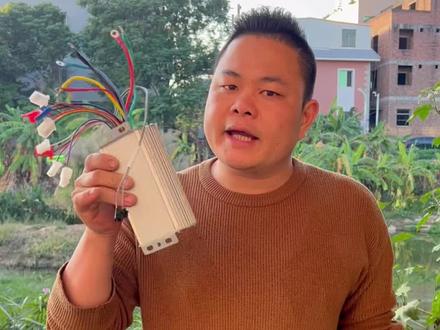

市面上的控制器大部分都是有这两条线，这两条线上面他又写了六十幅、七十二幅。 如果你的车子在路上骑不动了，你可以把这个线拔开，降低控制器的电压，他还可以再骑十五公里。如果你的电动车是六十伏的状态，你想加一个电瓶，你就把这个电压线给他连上去，就可以增加一个电瓶。 然后控制器上面他有分粗线跟细线两派出现呢。这个黑色的是控制器的正极， 这个红色的出现是控制器的电源，这个细红的是控制器的 门锁出现。这个黄蓝绿是控制器的主向线，通往电机的。然后这个五条 黑红黄绿蓝是控制器通往电机的霍尔线。这五条红插头的，这个两条红黑是防盗器的电源线。 这三条黄色的是电源启动线，通电之后仪表会会亮，车子会走，这灰色的 是轮动信号线，我们把车子推动了，没有打开钥匙，他就会供电锁住电机，通过这条蓝色的信号线来 直行。然后呢，这三条中蓝黑是三档变速线，就是一档、二档、三档的信号线。 这三条红黑绿是转把信号线，这个红色黑色是电眼，这条绿色是信号线。 这个子弹头的线是仪表的速度信号线。 这两条紫色的，这一条是高电瓶的刹车断电线，通往正极的，这一条是低电瓶的刹车断电线，接通负极的。 然后这条白色的线是我们的倒挡信号线。其实电动车控制器的线路 也没那么复杂，你只要知道每条线的功能，你就是老师傅，你学会了吗？帮我点个免费的小红心，感谢你哦！

大家看一下我这个锂电池，他是这样的两个开关并用的，就是两组电瓶，他一个锂电池跟一个铅酸电池啊，他有一个 就是这种开关，你看这个开关他开不上来，他就现在用的是锂电池，假如锂电池的话，呃，关掉用这个铅酸电池是这样的，假如铅酸电池用完了以后，你可以直接用这个锂电池 把这个开关一开，他是自动关下去的啊，两个切换他是不冲突的啊，这个锂电池就是这样子的啊。

今天给大家讲一下这个四十八伏二十安的锂电池，更换锂电池的这个电动车，他有一个粉黄边的啊，原来电池拆下来，这个锂电池装上去 很简单的一个装上去，装上去以后呢，把这个插头插在这个上面就可以了啊，就这样方便就插好就好了。然后最重要的一点呢，就是说 我们要检查一个充电口，那充电口他有的是正的，有的是反的，一定要拿万能表量一下，跟这个锂电池充电器的 那个插头要正好，不能是相反的，相反的话那个充电器就会烧掉，一定要把这个量好，不量的话千万不要把锂电池的充电器轻易的就插到这个充电口上面去， 那样的话就会把整个的一个充电器烧掉了啊，这个大家一定要注意啊。
