滑动变阻器使用前为什么要滑动

有初三的同学刚学到滑动变速器，他不知道这个滑动变速器的工作原理。那我先问你一个问题，泡面都吃过对吧？那你想一想，泡面为什么是弯曲的呢？当然这个问题从不同的角度考虑，可能会有很多原因，但是其中有一个你应该知道， 那就是面条弯曲以后会节省空间，本来十米长的面条弯曲完了以后可能会变成两米、三米， 他一定会节省空间。那么来到今天，我们的滑动变速器在这个仪器上也有弯曲的面条，就是你看到这个金黄色的部分，这是一圈又一圈的导线缠绕在上面的。 那我们滑动变组期的工作原理就是改变接入电路的电阻的长度，从而起到一个 个变组的作用。本身这个导线的表面肯定要涂上这个绝缘层，你不涂的话坏了那相当于都连在一块了，对吧？就起不到一个变组的作用了。那么涂上绝缘层以后，一圈一圈的缠绕在这个词筒上， 然后你看这个光亮的部分，这个光亮的部分就是裸露在外面，就相当于那一层绝缘层被我们涂抹掉了， 不管哪个点，和这个金属片接触的时候就可以接通。然后这个滑动变速器呢，一共有四个接线柱，我们想正确的使用滑动变速器，你只需要记住一个原则，就是一上一下，比如说我从上边接这里， 然后下边呢？啊？比如说咱接这个，你看电流怎么走啊？比如说走到这里来，沿着这个金属杆到了这里，从 这里以后下来，哎，刚才不是说这里接触吗？那么他就开始一圈一圈一圈这样转，一直转， 转到这里以后，最后这样，哎出来了，所以我们就说右边这一部分被接入电路，这就是有效电阻， 那么此时滑片 p 你向左移动，那这个长度就变大了，电阻就会变大，对吧？如果滑片 p 向右移动，那这个长度减小了，那么电阻也会减小，因为我们说过，组织和电阻丝的长度成正比，对吧？ 那么一上一下，如果接这里和这里呢？那这一次电流就是这样过来以后，然后这里，哎，一圈一圈一圈又开始往左走，然后这样出来，那左边又变成了有效电阻。被接入电路的电阻分析的方法和刚才是一 样的，所以你只需要记住正确的使用方法，就是啊，一上一下就行。当然错误的用法就有两个，分别是啊，全接在上边，你看全接在上边以后，电流这样，哎，就这样就走了，他根本就没有经过底下的电阻丝，这样就形成短路了，对吧？非常危险。 还有一种错误的接法，就是你全接在下边，你看这样电流过来以后，一圈一圈一圈绕绕绕，走走走，最后这样出来了，这个时候呢倒是不危险，但是电阻永远处在最大的情况，这个时候你再去移动这个滑片 p， 纯粹是浪费感情，根本就没有用， 因为电流始终是这样走的，对吧？好了，关于滑动变速器不要再有这些疑问了好吗？好物理不好的同学就看视频课，双击关注，我是龚老师，我们一起加油！

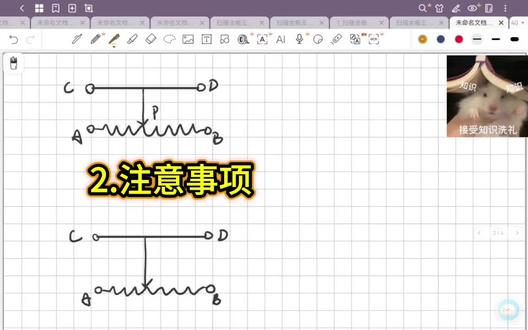

哈喽，朋友们大家好，那么今天呢，教给大家使用滑动变阻器的口诀，只要大家记住这六个口诀，那么在使用滑动变阻器的时候呢，你就能有一个更深刻的理解。废话不多说，请看第一点， 全上为导线，全下为定电，一上一下最方便，靠下电阻小，远下电阻大，闭合之前调最大。什么意思？ 当我们导线接到滑动变组器的上端的两个接线柱的时候，全都接到他的上面，那么他就相当于是一根导线。我们来看电流的走向，走 走流出，因为我们这个金属杆就相当于是什么呢？导线电阻非常的小，因此全上时候为导线，全下 为定电，当我们全都接到下方接线柱的时候，那你看电流怎么走啊？走过下方接线柱，走过电阻丝，然后再流出，那么他相不相当于是一个定制电阻啊，所以叫做全下为定电， 一上一下最方便。我们真正的接法应该怎么接呢？哎，我们知道接滑动变速器的时候，真正的接法应该是一个接上，一个接下， 当然了，我们这个上端无论接到左端还是接到右端都可以，下端呢，无论接到左端，接到右端也都是可以的，但是一定要一上一下， 四跟五是最重要的，同学们仔细看，四跟五靠下电阻小，远下电阻大，也就是说，无论什么情况，一定要 看下方的接线柱，只要靠近我下端的那个接线柱的时候，电阻就变小，远离我下端接线柱的时候，电阻就变大。无论我下端的接线柱是在左端还是在右端。举个例子，我们来看 下端接到臂上方流入 c 电流怎么走？走走走，是不是这么走啊？那么当我滑片向右移的时候，是不是在靠近右下？靠近右下怎么了？ 电阻变小，远离右下怎么办？当我滑片左移的时候，远离右下电阻就变大，继续举地。那如果我接到的是左下呢？电流怎么走？走走走是不正走。那么 我滑片向右移的时候，是不是在远离左下？远离左下，远下电阻就大。那么我滑片左移的时候呢？靠近左下，靠下电阻就小，哎，所以说在这种情况下，重点是看 下端，他连的是，哎，哪个接下柱？接线柱是左端还是右端？最后一点，闭合之前调最大。他指的是我们在做电学实验的时候，连入滑动变速器的时候，一定要在开关闭合之前把滑动变速器的电阻调至最大，他起到一个保护电路的作用。 哎，那么只要记住这六句口诀，我们做滑动变速器的题的时候就有抓手，同学们，你们学会了吧？

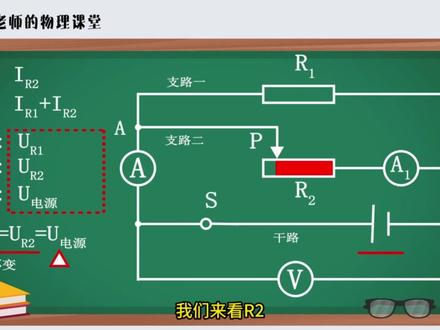

在这四幅图当中，滑动变速器都向右滑动，问电流表的系数是如何变化的？只需要四幅图就能带你搞定初中所有滑动变速器的问题， 尤其是第四幅图特别重要，耐心把它看完吧！我们先来看第一幅图，电流从电源正极出发，流过电流表之后走滑动变速器左半部分的组织， 然后继续流到电源的负极，所以将滑动变直器向右移动过程当中，连入电路部分当中的组织逐渐增加，电路的组织增加，所以电流表的次数是减小的。 我们再来看第二幅图，将滑动变速器向右移动的过程当中，电流从电源正极出发，流过电流表，再经过滑动变速器右半部分的组织，再回到电源的负极，向右移动过程 当中，连入电路部分的组织逐渐减小，所以电流逐渐增加，所以电流表是不是增大的？第三幅图和第一幅图其实是完全相同的一幅图，电流先从电源正极出发，先流到滑动变速器左半部分的组织，之后他直接流导线就 回到了电源的负极，这根导线会把下半部分的阻值给短路，所以电流直接回到了电源的负极。将滑动变速器向右移动的过程当中，连入电路的阻值逐渐增加，电路当中的电流减小，所以电流表的次数是减少的。第 四幅图啊，同学们错误率最高，很多同学会认为改变滑动变速器的时候会影响电路当中的电流，其实啊，第四幅图他根本就不是一个滑动变速器，他是一个定制店主，为什么呢？因为在这里啊，第二表 可以看出断路状态，我们可以把电压表进行遮挡，这个时候我们就可以发现了，他就是一个完整的定制电阻啊，所以电流的流法是从电源正极出发，再流过一个完整的定制电阻，再回到电源的负极。所以说我们在改变滑动变速器拨片 p 的位置的时候， 电路当中的种组织是不变的，也就意味着电流表的系数是不变的呀，同学们学会了吗？给老师点个赞呗！

今天我们来讲解滑动变主器的使用第一步，先认识滑动变主器，这里是电阻丝， 然后接线处有四个 abcd， 这里是滑片，这个是绝缘手柄，上面这根是金属感，那滑动电阻器要起到改变电阻的作用，那接法就应该是一上一下， 按照如图将滑动变速器与用电器串连，接入电路中。接线时我们要注意的是开关要断开，滑动变速器要移到组织最大处。现在闭合开关， 我们看到电流有四速，慢慢移动滑动变速器，我们观察电流四速的变化以及 灯泡亮暗的变化。靠近 a 端移动， 我们看到电流次数变大，灯泡亮度会逐渐变亮，泡的越近电阻就越小。 如果远离下端机线柱，越远离电阻越大，机线柱换成 ac， 两个机线柱闭合开关有电流，灯泡不亮。现在移动滑动变速器， 我们看到电流次数变大，灯泡亮度变亮，滑片靠近下端的极限度还是会变亮，远离下端极限度还是会变矮。现在 我们将接线柱换成 bc， 两个接线柱一盒开关，移动滑动变速器拔片靠近下端接线柱移动，观察电流四速和灯泡亮暗的变化 还是一样，我们看到电流次数逐渐变大，灯泡亮度逐渐变亮，远离电阻会变大，灯泡变暗， 电流时速变小。如果接 bd 两个接线柱，我们闭合开关靠近下端接线柱移动， 观察灯泡的一个亮按，我们发现亮度会变亮，远离 亮度会变小，也就是电阻逐渐变大。总结得出一上一下接线柱接法，靠近下端接线柱，电阻变小，远离下端接线柱电阻变大， 现在我们来讲解两种错误的接线方法，同时接上两个接线柱，接 c 和 d 闭合开关，灯泡很亮，移动滑动变速器发现无论怎么移动滑动变速器，灯泡亮度不变，而且一直很亮。 同时接上两个机械柱，是金属杆，连入电路中，没有电阻丝，所以电阻为零。下面我们来讲解另一种错误接法，同时接下两个机械柱， abb 和开 关，我们看到电流有次数，电路中有电流，灯泡不亮，现在移动滑片，我们发现无论怎么移动滑片， 电流次数都不变，灯泡亮度也不变。同时接下两个机械柱，整段电阻丝全部连入电路中，起不到改变电阻的作用， 所以同上或者是同下的接法都是错误的，一定要一上一下。
