百叶窗钣金怎么冲压出下料图

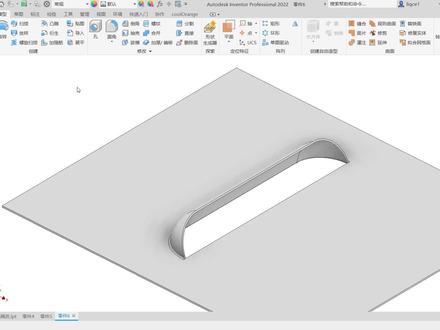

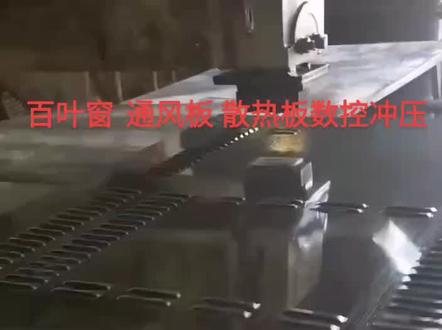

好，完成百叶窗的特征创建之后呢？哈喽大家好，很多朋友呢在做这个钣金定件的时候呢，都会需要用到这个冲压工具，那么冲压工具里面默认的这个模板呢，很多都是我们没有的，那么我们需要自己去做一个定义， 那么这个冲压工具我们怎么去做自定义呢？包括我们的这个零件里面的 i future， 那么今天呢，我们就来尝试做这一个钣金百叶窗的这一个冲压工具，来演示一遍我们如何去做这个冲压工具的自定义，以及我们 i future 的一个创建的方法。 首先呢我们先新建一个板筋或者是三二零零件的模板，呃，选择哪一个都是可以的啊，只要我们创建这个 iphone 的时候，指定一下你创建的是这个钣金冲压工具呢，还是 iphone 手机可以了，所以与他的这个创建的零件环境没有关系啊。首先先把我们这个百叶窗的基本特征呢创建出来， 好草图画好之后呢，我们利用三维模型的这个旋转命令，给他旋转出我们这个百叶窗的一个特征 好，然后呢我们还要把这个平板切出我们的这个通风口，对吧？这个时候呢我们就要注意一件事了，就是说我们在创建 ifu 小的时候，我们尽量只用一个草图去完成这个特征的创建， 好，那么我们在这里旋转呢，我们可以把这个草图呢先共享出来，直接用它这个草图拉伸或者旋转就可以了，那我们同样用旋转命令在这里选择内部轮廓，然后呢 旋转九十度，把它多余的这个平板呢切除掉 好完成百叶窗的特征创建之后呢？我们来到这个管理选项卡，喜欢我视频的同学，请不要忘记你们教我的一键三连支持我哦。

你凭什么不努力，又什么都想要？请记住这句话，想要什么样的生活，就靠自己奋斗，要想得到，必须先付出。比你优秀的人都比你更努力。吃别人不能吃的苦，做别人不敢做的事。

大家好，我是刘思聪，这个视频跟大家去展示一下 udf 在这个呃产品结构设计，又或者说是在这个钣金设计啊当中的一些应用啊，那前面我们有一个视频啊，就是说关于这个 呃利用这个 u d f 哈来进行这个钣金的一个啊，快速的一个拆图，对吧？也就是这个视频对吧？那么其实哈这个 u d f 呢？他啊全称叫 u c d f e fection， 对吧？ 那突然翻译过来，他的意思就是叫做这个用户啊，自定义特征啊，那么我们啊，在我们平时的一些日常的一个呃设计当中啊，其实可以啊，把我们用的比较多的一些特征啊，进行一个啊打包，对吧？做成这种 df， 然后呢再通过我们去定制一些硬设件，进行一个快速的调用啊，那么这样子啊，可以对我们的一个啊设计也好啊，或者说我们做这个钣金拆涂也好啊，啊，可以对我们的工作效率呢产生一个非常大的一个提高的哈， 那这个视频呢，我们就来看一看啊，在这个呃版型设计方面啊，这个 udf 的一个简单的一个应用的一个案例啊， 那这个案例呢，就是说关于这个啊，板筋里面的一个百叶窗的一个创建，那百叶窗的一个创建方法，其实啊不止一种，对吧？有经验的人都知道哈， 啊，我们可以用这个啊，反击模块里面的一个啊成型特征，对吧？可以用这个脱模成型啊，按摩成型，话说我们用这个面组成型其实都是可以的，那么如果我们哈呃对我们常用的一些百叶窗的一个尺寸，对吧？因为每个企业都有它相对固定的一个 充电模具啊，如果我们把这个百叶窗呢，这个啊单个特征，对吧？在这个模型里面啊啊进行一个阵列，那么阵列之后呢再把它整体做成一个 u d f， 然后呢再设置一些音色键来对他进行一个快速的一个调用，那么我们就可以啊，非常快速非常方便的去啊去 在这个板筋这个零件上面呢，去建做建这个白窗的一个特征啊，那比如说像这个这是一个门板， 现在呢我已经利用这个脱模成型这个呃这个命令呢哈，就是脱模这个命令，我已经做好这个百叶窗的用 df 了， 现在呢我也也同时也设置好了这个映射键，那现在我只要需要按一下映射键，我就可以把这个呃创建本来窗的这个啊，这个整个命令呢，把它调中调用出来啊，他是一个 udf 啊，大家看一下，现在我按一下这个映射键他就出来了，那么在这里的话，我们就按照我 我们的一个啊用 df 的一个创建，我们选到几个上相关的一个面，对吧？这就是两个这个啊定位的面跟一个这个放置的一个平面，那么这样子这个百压窗呢哈直接就做出来了，非常的方便啊，只需要几秒钟就可以做出来了，同时呢我们也可以把这个百压窗的相关的一些这个 啊定位尺寸呢啊，正面尺寸呢？正面数量啊，做成一个可变的一个变量啊，我们就可以去非常方便的去修改，去调整啊，比如说像这个距离啊啊，这个是一百的，这个这个横向这个方向，我们改成这个一百二十来看一下 他这个可以直接去做一个这样的一个调整，包括这个正面数量啊，这个呃初始的一个这个方向的一个啊，距离也可以，对吧？这个是六十的啊，来改一下也可以，对吧？包括这个数量啊，这个方向是五个的，我改一下这个七个啊，那么就是这样子啊，就是非常方便的。 但是呢，呃利用这个方法做的话，他有一个有一个不好的地方，就是说呃这种百叶窗呢，由于他是我们是通过这个呃涂抹成型来去做的哈，那么涂抹成型呢？我们就是说在这个 u d f 里面没办法去直接去修改他的一个百叶窗本身的一个尺寸，对吧？ 啊？我们只能说去改一下他的一个正列的一个数量啊，这个方向啊距离，甚至调调整一下他的一个正列的一个摆放的一个角度都可以。但是呢具体这个百叶窗的一个尺寸啊，比如说他的长度啊，宽度啊高度啊，对吧？啊？我们是在这里呢是没办法直接去修改的 啊。啊？那如果我们要改的话，我们只能是说去改他的一个建造的时候他的一个这个凸模，对吧？由于他是通过一个突模成型这个特征来做的哈，那比如说现在呢，我又改一下他的一个啊白色的一个长度，对吧？我们就得把他的一个创 电的时候他的一个涂抹哈，他是用这样一个涂抹去做的啊，我改一下他的一个长度，比如说我改一下现在是六十的，我改到他的一个，我改到八十，对吧？我必须去改这个模具啊，然后再回到这个，呃门板这个这个啊， 这个零件里面呢就进行一个更新啊，更新这样子呢，他的尺寸会啊跟着这个脱模去做一个啊更改，那么这样子啊，其实是不是很方便，对吧？同时呢啊由于他也是跟这个脱模是相关的，我们做这个入地的时候呢，这个脱模呢也要跟着这个一起去保存的跟着入地 f 啊， 这里面呢其实还有一个啊更好的一个办法啊，那么我们可以去啊啊不用这个涂抹成型也是可以的啊，具体是怎么样的呢啊？我们其实可以去利用这个啊啊面组成型啊，那么面组成型的话啊，可能我们去做这个 udf 呢就会更加的一个快捷方便啊，比如说我们看看这个例子啊， 那现在呢啊我用我用这个映射键快速的去调用这个呃利用这个面组成型去做这个百叶窗的 udf 啊，我按下这映射键呢，那么他就出来了，那么我选一下他的一个啊啊放肆平面，对吧？像这个放肆平面，然后选一下他的一个定位， 那么这个百叶窗啊，嗯大家看一下啊，他就做出来了，哎，我们看一下他这个变量里面呢，我们除了像刚才这样子，我们可以修改他的一个啊啊相关的一个啊阵列的一个尺寸，对吧？他的一个啊数量对吧？这些除除此以外的哈，我们还可以啊。呃 去简单的直接就是可以在这里去调整这个百叶窗的一个相关的一个具体尺寸啊，比如说他的一个，呃他的一个宽度，对吧？啊？这个地方呢啊，百叶窗的一个长度啊，长度这里是六十，我们直接可在这里可以去改改这个啊，八十，对吧？看一下 这个直接就加长了，然后包括他的摆创的一个高度啊，像这个尺寸呢，呃，是十的，这个高度是十的，就是说你这个，呃这个板这个面呢啊，我这里直接改到十五来看一下，像这个啊，他都可以直接去修改的啊，当然我们这里呢也可以根据自己自己的一个实质的需要去添加更多的相关的一些去 参数，对吧？就是说控制这个白床的一个形状的，甚至是具体的一个圆角啊，他的一个定位啊，他的就是说你这个面凸起来多少，这些都可以去啊，通过相关的一些参数在这里面去进行一个调整去控制的哈，那么这就是啊，呃这个 利用这个方法去做这个板窗的一个好处啊，他跟我们前面利用这个涂抹成型的一个方法呢，不一样的地方啊，那么而且呢用这个方法呢，他不不需要去做这个涂抹的吧？啊？不产生这个多余的这个涂抹这个模型，对吧？不需要跟这个 udf 一个一起的去保存，对吧？所以说呢这个方法哈，是我觉得是啊，更加去比较更加去好啊，更加去理想的一个方法哈， 那当然了哈，这个所谓举一反三，对吧？我们利用这个 udf 不光是说可以去做这个百叶窗啊，那像一些其他的一些特征，对吧？像一些这种啊， 呃，这个，呃凹槽啊，土包啊，一些这种啊啊线条啊，对吧？线条像这种特征啊，各种特征啊，主要是我们这个哈，呃，板筋里面啊，常用的，我们都可以去利用类似的方法去做的哈啊， 当然了，不光是说可以去做这个像百压窗这样去做一个阵列，对吧？我们去做单个也是可以的啊，做单个也是可以的，那么这些都是可以根据我们自己的一个实质的一个加工的情况，对吧？我们现有的一些这个啊加工的一个模具啊，去给我们自己去做一个定制的啊， 设置这个映射键啊，方便我们快速的去调用啊，去做这个特征，可能就是说如果我们没有这个这个 udf 呢啊啊，可能我们就做这个特征呢，可能需需要花费啊，这个一两分钟或者说是几分钟去做，但是如果我们有这个 ldf 的话，配合这个映射键我们可能啊 呃，两三秒钟哈，或者说几秒钟我们就可以做出来了哈，这个效率其实还是非常的高的哈， 那像这些具体的一个 udf 的一个啊，使用操作对吧，以及他的具体的一个各方面的应用呢啊，我都会在我的课程里面去做一个非常详细的一个讲解的哈，如果大家啊感兴趣的话，也可以去关注一下我的课程哈，那这个视频呢，就跟他去分享到这里哈， 喜欢我的视频的话，请大家关注我，也可以给我私信，就话说是在这个视频下方留言啊，同时呢我的主页里面呢，也会不定期的去更新更多精彩的原创视频，那么大家也可以进我的主页去进行一个观看学习。好，谢谢大家。

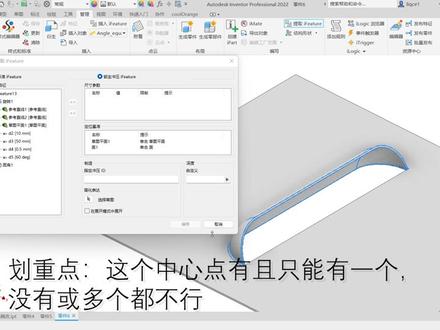

好，完成百叶窗的特征创建之后呢，我们来到这个管理选项卡，然后呢找到我们这个提取 i future 的命令， 在这里呢有两种类型，一种是标准的 fc， 就是用在我们这个商业模型里面去的，还有一种呢就是钣金冲压 ice， 就是用在我们钣金连接上面去的，那么我们选择冲压，哎，这时候呢会弹出一个警告，就是说该草图不能用作冲压，放置草图，冲压，放置草图呢，只能有一个中心标记， 我们在放置冲压工具的时候，有一步就是他必须要有一个草图的中心点来作为这个冲压工具的 冲压位置，那么在这里呢，我们新建的这个特征同样的也需要有这个中心标记，那么如果是标准的 fu 犬呢，我们就不需要，对吧？如果标准 fu 他并没有弹出一个警告，对吧？我们 可以直接选取，那么在这里呢啊，我们作为冲压工具呢，我们就需要在我们这个原始的草图给定一个中心标记，好，给好之后呢，我们再重新来提取 ifisher， 好，完成之后呢，我们点击保存好，那么我们在我们钣金环境里面尝试一下，对吧？首先我们需要给一个中心点 来确定他这个钣金冲压工具的一个位置，然后呢，哦，我们需要选择这个几何图源是什么东西呢？几何图源，哎，中心点他是默认选取的，对吧？那么我们还需要选择一个面，不然的话他是没有办法去创建这个冲压 特征的。好，然后规格这里呢，为什么没有值呢？稍后我们再给大家解释。好，我们点击完成，对吧？这个冲压工具呢，我们就完成了，那么为什么他没有值？因为我们在创建这个冲压工具的时候啊，我们没有给 我们再来看一下，这里他是有个尺寸参数的，对吧？那么如果我们是需要这些参数的，我们就要把它全部都移过来， 好，我们选择新创建的百叶窗作为这个冲压工具，再来一次， 哎，这里就有规格了，对吧？例如说他现在是五十毫米长的，那么给个一百尝试一下啊，对吧？那么这个时候呢，我们就 有一个啊，可以修改规格尺寸的这么一个 ifu， 确了，那么这一个冲压工具呢，我们就完成了，是不是非常简单，大家学会了吗？喜欢我视频的同学，请不要忘记你们教我的一键三年，支持我啊。
