CAD画R25圆弧教程

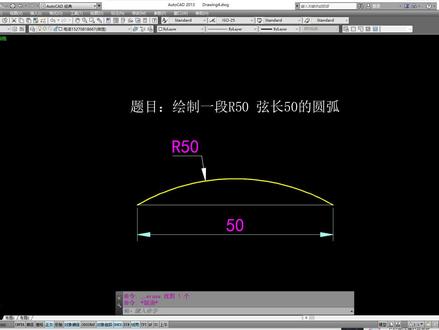

大家好，我是海滨老师，江湖人称海大坑。哎，今天我们来看到这么一道题目啊，这是一个学员问我的一个题目，绘制一段半径为五十，弦长为五十的圆弧。 我在前面有一个段子里面录制一个叫绘制一段半径为五十，胡长为五十，就是圆弧的长度吧，为五十的圆弧，对吧？那么这个呢，我将用两种方法来教大家一句，绘制啊。首先第一种还是根据我们之前那个胡长为五十的圆弧的一个 原理来做，我们先绘制一个半径为五十的圆，是吧，保证半径是五十，然后呢，弦长为五十，就是这里一个弦的长度要五十个单位，怎么办呢？ 其实很简单， l 空格从圆心处随意画着线过来，然后将它偏移二十五个单位， 左边一条，右边一条，那这两条线的间距就是五十了吧，你再用直线命令从这个焦点连到这个焦点不就可以了吗？最后选中他是吧？ tr 空格两字，剪掉剪掉，哎呦，这里因为有这个文字在这里啊， 这边做好了吗？还有一种方法是什么呢？可以直接根据 cd 里面圆弧里面的有一个叫起点，圆心长度或者是圆心起点长度都可以，无所谓，这个长度其实指的就是显长。好，指定一下，老兵啊，叫我们指定圆弧的起点，随便指定了啊，指定一个 再指定呢，圆心的位置，我们都知道，起点到圆心的位置刚好就是半径五十，是吧，所以我们输入五十，你的光标损 随便吃哪都可以啊，输入五十确定。再然后呢，输入咸的长度啊，五十确定，这样呢，一样可以给他画这个出来， 是吧？这个方向如果你要啊这个水平方向，你用旋转并转一下就可以了。好吧，好了，那么这个就给大家讲到这里啊，有不懂的地方或者想学 cd 的可以来到图层里面找我来，拜拜。
