猎豹中控屏拆装教程

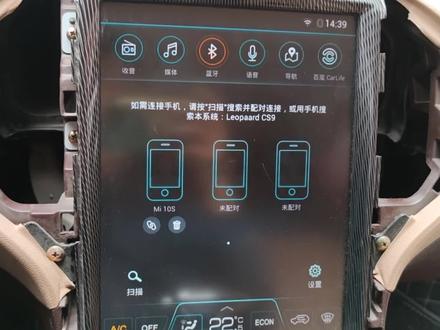

猎豹 cs 九新能源汽车导航不显示，下面拆开维修。此处向上别开，顺阻向前整个别下， 整个控制面板向上抬出主机，去掉出风口两边。出风口从下部向外翘出，顺着去掉 别开，去掉出风口。 主机六条螺丝，下面两条，左右各两条，拆掉螺丝以后，从下部向外抬起整个屏幕即可拿出。 经检查，电源保险易损坏，拆掉更换。经维修，故障已排除，装车测试功能正常。 有喜欢的朋友请点击收藏，我将继续分享其他的维修经验。

车友们大家好啊，分享一个那个猎豹 cs 九的啊， cs 九的那个拆装啊， 不是先装拆装这里啊，是要先拆这里啊，这个机是不开机的，我们已经搞的开机了，可是分享一下，拆装是先拆这里啊， 这里拿那个跷板或者手扣进这里，把它这个拆开，在这里这样拉两边拉 这里用那个翘板把那个翘一下啊，就出来了啊，这个先拆掉这个，再拆这个左右两边这个封口哈，再拆这两边封口，因为封口这里 这个地方卡的，是这个地方卡的，我这里就不做前先后的啊，是先拆这个档杆前面这个啊，打的挂到这个 n 档这个的啊，先拆这个，让他这个往后一点点，这个不就扣的那个就 出来了吗？因为扣住这里吗？啊，一把就这个有，这是卡扣的哈，拆掉这样子的话就拆这个主机啊，拆主机这里有个两个螺丝，这边， 哎，这一二三，这下面还有一个啊，这下面也有个一二三六颗螺丝哈，再往后拉就出来了啊，其他我就不做演示啊。呃，这个因为我们已经把这个修好了，我们就装上去了，那个 cs 九， cs 九的 这个这个谁要是酒是很多不开机的，这个也是个通病来的啊，我们在这里还有个啊， 卡标啊，黑屏啊，我们都可以修啊，跟他修好之后呢，他那个右前门的喇叭也那个了啊，也不响了，也一起给他修了一下啊， 这个按键也可以啊，黑屏是很多这个啊，防控防控这边也可以 点亮加上下去啊，静音模式地图啊，高德地图微信也可以收到了啊， 本期视频也就分享到这里哈，拆装跟那个故障维修，这个故障点啊，都在这里啊，感谢大家啊！

猎豹四 s 九导航拆装，首先将这块面板直接撬出来就行了，敲松这块，然后把两边出风口，直接拿翘板直接敲， 把两个出风口敲出来，然后一二 三四，然后还下面，下面还有一颗，这边也有一颗，一共六颗螺丝，拆掉的话整个机子就可以拿出来了。

嗨，大家好，又接收一台竖屏机，这台机器的话是一个十二点一寸的竖屏机哈，我们来看一下这款机器的话是配在猎豹 s 九的汽车上一个原车导航 啊，你看他四周的塑胶边框都印有豹纹哈，只能配在猎豹的汽车上，豹纹都给印上了。那我们来看一下这台机器是什么问题？我们把电源给接起来， 这一款机器的话只要接入 b 证 b 负 acc 这三根线的话就能正常的开机，接好之后我们打开电源表开机， 电流的话是目前跑到一点二安啊，一点二安左右，然后显示屏的话刚才是闪了一下背光已经亮了， 但是不能显示正常的图像，就是没有图像的一个现象。那我们今天来看一下这台机器的话到底是什么问题？好，我们现在把机器拆开来， 我们把上盖拆出来之后的话，这里有两个板哈，他这里一个控制板， mcu 电源电路在这里，然后这边的话是一个接口输出板。 其实猎豹的机子我也修了很多，感觉每台机子他都不一样，但是这个外观的话确实一样，里面内部板子不一样啊。 呃，像这种问题的话，应该是他的核心板以及他的平驱动板的问题，核心板一平驱动板的话，我们需要把这个铁板给拆开来，我现现在把这个铁板拆出来。 好，我们拆开铁板的话看到这里有一个大板，这个大板的话就是这个机器的核心板， 我们刚才看到的那个问题的话，主要在这个板子上面导致的哈，看这里一个核心板，这个核心模块的话跟我们吉利汽车用的核心模块有点像啊，都是用英菲林的芯片。 呃，然后这边的话有一个屏驱动，这是屏驱动芯片，刚才那种有背光无显示的话，主要检查这一块电路。好，这一块 因为他背光启动的，说明这个核心版的话基本上是取录。问题出在显示屏与这个显示屏驱动电路这一块的话是显示屏 驱动电路，那我们重点要检查工这个芯片的电源，这是第一个，第二个要检查这个数据， 这个数据他写有平昌数据的，如果这个平昌数据或者这个芯片损坏的话，他也会导致这样的现象。第三个的话还要检查这几个牌组，这里一个、两个，三个，这三个牌组如果中间有一个开路， 他也会导致这种问题。好，主要检查这些地方，那我们现在对他进行排查， 刚才一番操作好，然后基本上问题的话已经排除了，因为问题点的话我已经找到了，现在我们把这个控制板装上去试一下到底能不能正常显示， 我们大概得装两个螺丝，先试一下机 ok， 之后的话，那然后再把它整体装上去，好 好成败在此一起。我们开店电流的话已经是跑起来，哎，显示 ok， 猎豹，哈，那这台机器的话应 该就修复了，我们再来仔细的测试一下，进入主界面，我们稍微等一下。 好，那这台机器测试的话基本上就 ok， 声音的话已经也有了触摸，这些都正常哈。呃，他声音的话我这边控制不了，所以说声音有点小，那这台机器的话就已经修复， 其实这种不显示的话应该也算是一个通病哈，我估计同行的老铁应该也学过这种问题，如果想知道具体情况的话，可以在左下角留言，我们一起讨论一下。好，那今天我们就拍到这里，我们下期再见。拜拜。

哈喽，大家好，今天兵哥哥应抖友要求拍一期猎豹 cs 九的中控屏是如何拆卸的。 猎豹 cs 九拆装教程，第一步，先把这个挂挡的这个装饰板撬出来， 第二步，再把左右空调出风口的装饰板撬出来，这些都是铁扣的啊，撬的力度要稍微大一点。然后把主机这边两颗，这边两颗，这里上面是四颗，但是在这底下， 这个底下还有两颗螺丝， 左右 割一颗，拆掉整个机子就可以拿出来。猎豹三十九原车这个竖屏机容易出现不开机、重启卡标或者是花屏这样的问题，只需要把中控屏寄给兵哥哥即可。

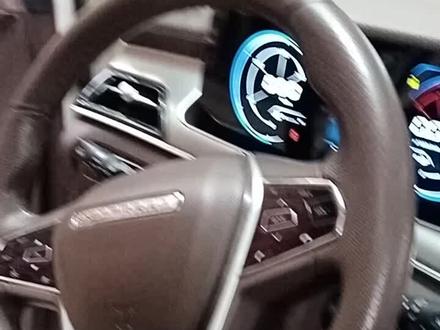

对方迈图显示屏不亮，我来检测一下，先把显示屏拆出来，这个手上这个大的亮条不要拆，把上面这个盖板往上面一抬，把盖板抬起来，下面全是卡扣。这个很简单，拆下以后，这里这个主机，这里是颗螺丝， 四颗螺丝一卸掉以后呢，往上面一抬，这个显示屏就可以抬出来了。看一下下面这四个，四个角 这个大条不要拆，然后把这个杂物盒这一块全部拆掉，拆空这里就有个，这里就有个主机出来了，这就是我们这个 mp 五主机总成，然后经过检查以后呢，是主机后面这个保险坏了， 那保险换掉以后呢？然后就可以开机了， 来不沾牌子。

春暖花开时，总会有不期而遇的温暖，还有生生不息的希望。手机不开机，黑屏说，反正有时候之前是卡标，偶尔机系统，现在完全开机，所以现在看一下是怎么回事。 我们现在把这个主机上面打开 他这个主板是这样的，像这种现象一般是足足金线损坏， 这个就是内存芯片，这是个八级的内存芯片，我们现在把它吹下来，然后重新烧起 数据就可以了。咱们现在把它拆开，咱们现在把这个芯片拆掉，然后焊盘清理干净，上上高速， 然后读取车上的，读取这个姓名的信息， that's a great one。

大家好，今天我收到一台粉丝寄过来的猎宝 cs 幺零，原车继续不开机，我们商店测试一下， 现在可以镜头拉过来看一下他这个电流是没有的，然后我们现在开始开机，开机是没反应的， 现在我们拆开了，客户判断是这个芯片，芯片呃，湿焊导致的。 看，再看一下， 加汗的时候一定要小心， 加油。 好，加， 完成了可以看一下镜子，拉近一点。好，现在我们开始再测试一下， 长按就开机正常，然后你们可以看一下这个，呃，电流正常，电流它是在一个零点零点九左右， 触摸也正常，一切正常。关注我，让你了解更多的汽车音响知识，点个赞呗！

猎豹 cs 九导航拆装首先将这块面板直接撬出来就行了，撬松这块，然后把两边出风口直接拿车板直接撬， 把两个出风口撬出来，然后一二三四，然后还下面，下面还有一颗， 这边也有一颗，一共六颗螺丝，拆掉的话整个机子就可以打出来了。

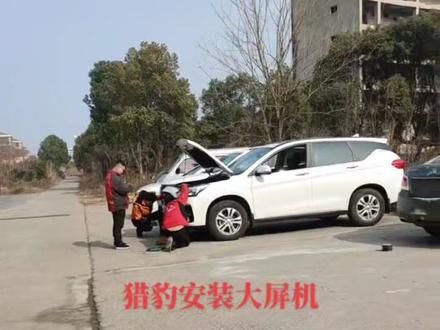

捷豹安装大屏机。

大家好，我是新五年的燕子连，一台猎豹 cs， 幺零是过来安装三轮的全景导航一体机的啊，师傅开始施工了，等一会我们来看一下安装的效果。打开导航 退出导航确定要退出吗？已关闭，确定 打开本地音乐 增大音量已增大，减小音量已减小。 看右边，看前面，看后面， 打开搅动模式。
