挡土墙水平筋规范要求

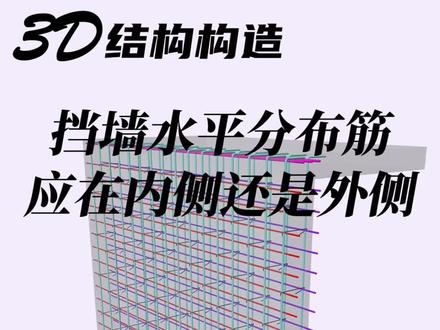

地下室外墙水平分布金应该在竖向进的内侧还是外侧呢？上上个视频，很多粉丝提出这个问题，我是了解我的主公，今天回答这个问题，其实这两种都是可以的，只是他们各有优劣。挡枪看弯主要靠的是竖向钢筋， 挡墙的保护层通常在三十到五十毫米水平，均在内侧，可以使构建的有效高度更大。同样的存在要求下，配金更小，相对经济。 大概五六年前我们都是这样设计的，后来我们发现这种做法也有一些问题。因为大部分的项目车库比较大，挡墙也比较长， 因为混凝土的收缩会导致外墙出现明显的裂缝，为了尽量抑制收缩裂缝的开展，后来很多设计员就把水平分不清放在外侧了。所以呢，如果， 如果你的挡墙只有四五十米水平间，放在内侧也没什么问题，如果挡墙长度达到百米甚至几百米，建议水平间呢还是放在外侧。

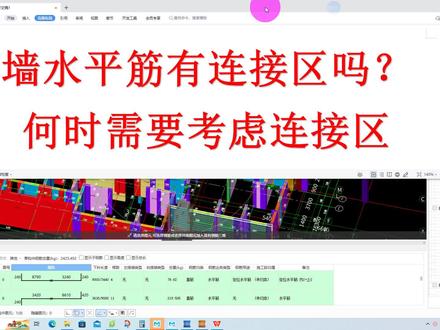

强水平钢筋有连接区吗？何时需要考虑连接区？针对这个咱们讨论一下 简历墙的外墙水平钢筋啊，就是挡土墙的水平钢筋是否需要考虑连接区？你平时怎么做的？ 就像我现在这道简历墙，监理说这个接头在柱在柱范围内不可以，那么到底可以不可以呢？ 你有答案吗？因为这是十六的十六的钢筋，水平钢筋是九米 原材啊，接三米多就是利用九米原材接三米多，他就接头有一个接头在柱的范围内，这个有什么规范依据规范说法吗？ 简历墙水平钢筋到底考虑不考虑连接区？咱们这样根据图集规范来看一下，嗯，不管有人防没人防是吧？挡土墙， 嗯，这个是错不了的啊，因为 人防区，人防突击没有这关于这个党土墙这个说法是吧？ 党堵墙。这里具体的构造做法啊，这个顶板就是墙封顶顶部外侧 内侧这个拐子是大拐还是十二倍小拐还是大拐，这个怎么来的呢？ 这个外墙和顶板的连接接点做法一二的选用，由设计人员在图纸中注明，一般这个都是没有注明的，没有注明怎么办呢？咱们就是按 常规的施工做法是吧？用咱们施工人员指定做法。还有就是这个水平钢筋到底走不走连接区 呢？啊？根据这个地下室外墙水平钢筋构造啊，那么它的外侧水平钢筋是在支座的跨中三分之一范围内 啊，支座是在胯中外侧内侧的连接区是在支座处，就像 梁板一样啊，你就把它当做一个框梁来看的话 啊，他的这个支座底筋就是内侧水平钢筋，相当于他的两底筋。 外侧水平钢筋相当于它的两面筋，是吧？它是这样设连接区的， 那么这个这个支座就是他的这个柱子，还有他这个墙，主要他这里边这道墙 啊，像这个这个它里边这道墙或者是这柱子算不算它的支撑呢？是不是它的支座呢 啊？这是要由设计人员确定的。浮臂柱内墙是否作为地下室外墙的平面外支撑，应由设计人员根据工程具体情况确定， 并在设计文件中注明确，一般是没有明确的，是吧？当浮壁柱内墙不作为地下室外 外墙的水平外支撑时，水平贯通金的连接区域不受限制啊，那么咱们可以把这个墙给它反转过来这样理解。外侧钢筋就是受力钢筋 啊，就是他的垂直钢筋，力筋是受力钢筋，水平钢筋是不受力的，是吧？所以是他的主要支撑钢筋就是力筋。力筋是短胯，是吧？短胯就像顶板短胯 啊，水平钢筋就相当于是分布钢筋啊，就是他这个都是受力钢筋，但这个就像顶板一样，都是受力钢筋，但有主次之分， 是吧？像这个墙让他躺下来其实是一个道理啊，正常来说，一般这个地下室不是太高的话，三四米这种地下室是吧？那他就是 以短向受力啊，就是以力筋受力为主，是吧？这样一来呢，水平钢筋啊，咱们自行判断，他就可以 不考虑连接区啊，就是他的柱内墙不作为他的水平支撑啊，平面外支撑， 平时他的支撑就是基础阀板给顶板是这个墙的一个支撑 啊，因为它土土是在这里受力是吧？它压这个压外墙啊，它受力， 那么这样来的，这样来来看的话还是这个力筋受力为主，还有正常情况下呢，就是力筋外墙，力筋要比水平筋钢筋配置大是吧？间距大， 直径粗啊，这一个这么一个特点是吧？当然了，如果反过来呢，水平斤的直径间距配置如果大于力筋的话 是吧？那可能就要考虑到这个，就要考虑到连接区啊，就要考虑到 连接区。嗯，我这个理解可能有些绕是吧？但这个规范这个东西就是这么绕的啊，就这么绕，他不给你非常的明确就让你绕啊， 能不能绕明白呢啊？这就是仁者见仁智者见智啊， 你就像我这个，像我现在这个简历墙啊， 这个绝对他这个水平钢筋是可以不考虑连接区的啊，因为十六的钢筋你怎么考虑连接区啊？再一个跨度也不允许你考虑连接区，就这么小的跨是吧？要考虑的话 这这这这这这钢筋就没法用了啊，全全都全都报废了啊。好好的钢筋就得切，本来是一个接头的事，就得搞好几个接头是吧？九米的钢筋就行，非得切成四米五四 多多增加接头，浪费材料是吧？造成环保的污染 啊。那你多用钢材叫多造钢材，多造钢材造成环境的污染，对吧？哎，这个 他这个力筋，他这个力筋是间距一百，同样都是十六的钢筋啊，水平钢筋是间距一百五，垂直钢筋是间距一百啊，这显而易见是垂直钢筋为受力 钢筋，水平钢筋就属于次要的受力钢筋了，对吧？垂直钢筋属于主要的受力钢筋啊。那他的这个 内墙就不作为它的支撑啊，它的支撑就是顶板给底板 怎么样？呃呃，如果是你，你会怎么做呢？ 会考虑水平金连接区吗？我这个说法成立吗？好，感谢大家讨论观看。

进来听我详细给你解读一下党土墙水平均走外侧新规范及最近的几个高频问题的详解，包括人房门槛，咱们一个一个来啊，我把手机放好。 嗯，昨天也没有做详细解读，只是把图片分享了，但是很多人还不理解这个东西，呃，在那抬杠，没必要抬杠这个东西啊，咱们首先说一下人防水平金为什么走外侧， 因为我想把这个图片放大。首先规范是二二级幺零幺杠幺的二十一页，幺杠十七页， 这里说了本图及第二杠三十一页所提供的标准构造详图，适用于地下室外墙不设置边缘构件和按住的情况。这是大家都知道墙体水平钢筋设置在竖向钢筋内侧， 当具体工程啊，就是咱们看一下二杠三十一页，二杠三十一页就是这一页，二杠三十一页记幺零幺杠幺二杠三十一页的第八十七页。 这里是没有按住的情况下，是水平紧走内有按住的情况下。当具体工程在地下室外墙设置边缘构件或按住时，墙体水平钢筋可设置在外侧，可设置在外侧啊，就是说可就是可以的意思，对吧？可以设置在外侧， 此时设计应明确。这句话是给设计说的啊，设计应该明确并给出相应做法啊，并不是说设计必你要把这个一定要设计成什么样子啊，是说设计此时应该明确，明确，明确什么呢？明确水平金设置在 外侧是吧？当然也可以，人家也可以明确设置在内侧，但是呢，这里已经说了可以设置在外侧，是吧？咱们实际工程施工中，这个设设置内侧的话，造成很大的这个施工困难，造成不必要的人力资源的浪费，是吧？ 那么咱们就可以根据这一条与设计沟通啊，可设置在外侧啊，当然这个能不能通过是一回事啊，估计很快设计也会 根据这一条直接就设置水平金走外侧啊，这是这里的，这个可以纠正一下啊，咱们早间也遇到过水平金走外侧，对吧？挡土墙水平金走外侧啊，这以后会更加明确，应该会越来越多 啊，这就是这两个的区别。好，咱们下来还有一个，昨天还抬了一个杠，说挡土墙水平金可以说这个连接区啊，如下图内第四条，挡土墙水平金可以任意位置搭接，无需 考虑连接区啊，无需考虑连接区。嗯，这个还得把图片放大，是吧？第四条说的非常明确，当伏壁柱内墙不作为地下室外墙的平面外支撑时，水平灌封金连接区，区域不受限制啊，就是没有连接区啊。 嗯，师傅作为呢，这个是吧？这个没有明确的话啊，咱们可以认为他，嗯，可以认为他是不受限制的啊。 嗯，还有强力就是起步距离的规范啊。对，还有下边啊，时间有限，赶紧说一下主要有哪几项？还有顶板起步距离规范， 还有这个滑板 u 型封边直径的规范依据。滑板 u 型滑板封边 u 型钢筋直径的规范依据啊，还有机械连接不考虑接头质量呃，不是机械连接二级质量，接头不考虑连接区的规范。 还有一个，这个最后一个是什么呢？嗯，法板内洞口下按梁直卯啊，按梁直卯的规范依据，呃，矛固区设置不大于间，间距不大于一百五的固金即可啊，直径从 铜梁固金人防活门槛，固定门槛的代号啊， hh， 第二个 h 才是活门槛。 第一个 h 是钢筋混凝土，第二个 h 是活门槛啊，这就是活动门槛，固定门槛。在建筑施工图当中如何区分建筑图当中啊？结构图当中一般没有这个标注啊，这个标注在建筑图当中要注意，关键呢就是钢筋工程施工必备的现行常用规范。 二 g 幺零幺，这是最新的，现在还没有被替代的幺七 g 幺零幺杠十一啊，原一二三，原幺六 g 一二三的补充答疑，那现在还没有被 替换，就是还在执行当中。幺八 g 幺零幺一二三，他是钢筋排部规则，还有人房零七的一二一到五核定本，还有人房二零零九与二零零八啊，这是关键的，这些东西，呃，没有的可以告诉我啊，评论区告诉我。 嗯，对，这个我看时间，咱们再把从上边依次的再说一下啊。嗯啊，这个，这个挡住墙的事说完了是吧，咱们说一下这个起，看一下这个起步墙。垂直钢筋强力就是起步距离啊，这个手机得放下，这是哪一本图集呢？ 起步距离就是 ss， 就是垂直巾的间距，正常间距幺八 g 九零幺杠幺三杠七页。嗯，是前后好多页都有这个啊，前后好多页都有，咱们下一页，下一页是顶板 的，顶板板筋的起步距离是二分之一间距啊，正常间距是 a， 二分之一 a 就是二分之一，就是正常间距的一半。二百板筋间距是二百，那么他的起步距离就是一百啊，这是有明确规定的，没必要造成不必要的浪费。好，他的规范依据是二二 g 幺零幺杠，幺二杠五十页 啊，还有五十，好像还有五十一页，五十几页，还有这个附近，嗯，分布金都是一样的啊。嗯，都可以去看一下，咱们就说一下图集这个号是吧。啊，这个是幺七 g 幺零幺杠十一的六杠二十二页，就是法版 u 型封边的情况下，这个 u 型钢筋有的很多设计，他就没有设计这个啊，遗漏了，那么咱们在图集中如何采用呢 啊？根据板后，根据板后来确定，当然了还有一个，但需涉及方确认啊，如果他遗漏的话，咱们根据这个给他提出啊，咱们采用多大的钢筋， 不是说二十五的滑板就要用二十五的钢筋啊？不是的，你看，嗯，他是根据板后啊，可取十二毫米的钢筋啊，就是十二的钢筋可以做 u 型筋啊，根据板后来确定啊，你看咱们以前经常看到很多人他用的是那个 主金是多大，他的优行金就是多大，这是错误的啊，有的还说是降低一个级别，这是严重错误的啊。这个是根据版后来确定的，还有一个机械连接，机械连接，这个是幺七 g 幺零幺杠十一的一杠十一印。这里说了什么呢？这里 抗震设计的框架梁端柱端固金加密区啊，不易设置接头啊，就是说咱们这个是吧？面巾，呃，胯中是连接区，就是框架梁，面巾连接区是胯中，嗯，不能进入加密区对吧？嗯，底金是支座四分之一啊。 好，这里不说了，当无法避开时，他就说无法避开是吧？应采用二级接头或一级接头， 接头面积百分率不大于百分之五十啊，就是说用机械连接机械连接就可以进入量端与住端的固金加密区啊，不易设置。当无法避开了，那就是用机械连接一级或二级。好， 那么下一条，下一条是二零一六连接规程啊，咱们要多套图集进行组合啊。四，呃，二零一六连接规程的四十三页啊，这个呀，这个要读的东西太多了啊，咱们就不去详细读了啊， 从而保证安全的前提下，既方便了施工，又可取得一定的经济效益，是吧？尤其是，对，是吧？你像那个百分之百连接的，你像这个先这个什么呢？嗯，那个装 是吧？那他不就百分百了吗？是吧？一定要采用一级机械链接，根据本条规定，只要接头面积百分率不大于百分之五十，二级接头可以在抗震结构中的任何部位使用任何部位。二，不是说是有部位，是没有部位就是任何部位 啊。下一条就是二零一六连接规程第六页。第六页这里也有一个说明啊，也有一个说明啊，就总之一句话，就是质量达到二级就可以任意位置连接啊，三级肯定是不行的，三级质量要考虑连接区，一级质量可以是百分之百连接，当然尽可能不要百分之百啊，也不建议采用一级啊，咱们就采用二级连接质量就可以。 嗯啊，这个规程是哪个呢？就是这个啊，二零一六钢筋机械连接技术规程啊，这是现行的规范，还没有被替代是吧。嗯好还有这个这个是什么呢。这个是发行基础。底板 上简历墙洞口设置下过梁时就是设置按梁啊。法板内设置按梁法板内设置按梁的情况下啊就是简历墙洞口下设置按梁是吧。咱们经常看到很多人都是打拐啊弯个十五倍了有的还都不是弯个十五倍还要弯什么。 嗯还有封边怎么的啊。这个是没有必要的啊。直卯就可以啊直卯卯固长度越过洞口越过洞口是一个 la 的卯固长度就是非抗震的卯固长度然后呢在他的这个卯固区就像顶上的连梁一个做法顶上的屋面的连梁一个做法啊。 在这个蘑菇区设租金啊间距不大于一百五就是说正常他是二百的间距那么蘑菇区是一百五的啊不大于一百五的间距这个就是幺七季幺零幺杠幺的六杠十六印啊。嗯啊这个是固定门口和门槛这个区别。 这个是啊图集是啊 frfg 二零零八说明五啊第是好像是就是第五页吧说明五 完了吗。啊好像就这几个吧哎呀这几个还说五分钟完成了搞了个十几分钟。嗯好。嗯大家有什么问题啊可以告诉我。嗯需要什么可以告诉我。 干钢筋工干技术工程干钢筋技术啊不管你是监理质检还是带班翻样啊如果是钢筋翻样那更离不开这个是吧。哎这个监理质检 啊反正是钢筋工程施工的所以技技术人员这些都是必备的啊可不要说二二技就是就是完整的他只是制图规则与简单的一个构造详图啊，这里少了几个字，他是制图规则啊，这是一个制图 图的规则啊，他不完整的地方完了，就会有一个如同幺七 g 的一个，有一个他还会出一个补充补充答疑啊。还有呢，就是钢筋的具体排布啊，具体排布具体构造还是要用幺八记得啊，当然这个二二 g 后边也会有一个二三或者二四二几的一个代替啊，但目前还是要幺八记 啊，这个人房，人房是这个零七 fg 一到五的合定本，还离不了这两个啊，二零零八与二零零九人把这几个最起码这三本组合起来，当然还有很多啊，当然其他的咱常用的关键的这几个要组合起来才能够把这个活干好，干明白啊，才能够理解透 好。这个整理不易啊，记得收藏保存，以免找不到。

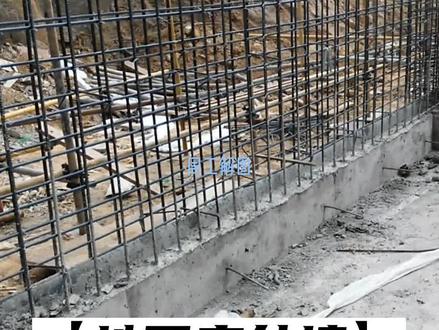

这是地下室外墙，也叫做挡土墙，他的图纸单号为 dwq。 地下室外墙的竖向钢筋放在外侧，水平钢筋放在内侧，拉钩，按矩形或梅花形布置抖音。

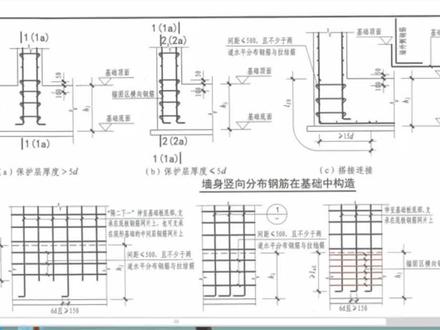

简历墙水平均起步是多少呢？以幺六七幺零幺杠三图集第六十四页为例，简历墙水平均起步为五十毫米。

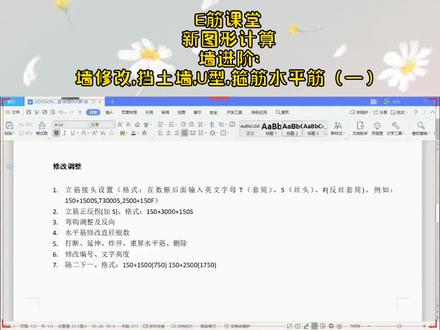

啊，大家好，今天我们继续来学习一下我们新版图形计算里面的这个墙的一个操作，在上节课里面我们讲了一个我们的墙的一个基本操作，墙的基本操作其实是非常简单的，我在这里简单跟大家说一下 啊，我们强的一个基本操作，那肯定就是第一步，是吗？设置我们的水平精和滤镜的一个各种设置，设置好包括配精滤镜的直径啊，规格间距等等等等的，然后水平精 的规格间距、排数啊，所有的东西拉钩之类的都设置好，然后就是绘制，绘制的时候直接拾取试点，拾取试点，然后鼠标右键他就水平精和立精一次性就绘制出来了，这个和我们一计算他的操作是 一样的，一计算操作是一样的，来把所有的历经水平精绘制好之后，那么就是设置我们的定位水平精。定位水平精的话主要是针对我们的一个基础的差精， 基础插金是需要这个定位水平精的，那我们就设置一下，设置好之后就可以生成料单，如果说是结晶的话，你是要做结晶就可以，不需要设置定位水平精，那就不用，也就是省略这个第三步啊，就不用是做这个第三步，直接生成料单就可以了。 然后在上节课我也讲了一下我们水平，你所支持的一个格式，他也是非常多的这个格式啊，比如说什么 c 八建军两百，然后 c 八斜杠十建军两百啊，这个是格一不一，然后这个叫什么 c 八建 建军两百，然后 c 十建军一百五，这个是表示内外水平精不一样的，然后还有三排水平精的一个格式，这个是三排水平精。然后在这里我再给大家补充一个历经的一个水平精的格式，呃，历经的一个格式， 历经配经的格式，历经配经的格式的话，他也支持一个隔一不一的形式。首先是 c 八建军两百，这个是很好理解啊，乘以二， c 八建军两百，乘以二表示的什么？表示的是 表示两排立金， 然后配金是 c 八间距两百，这个是两排滤镜配进 c 八间两百，那还有什么？还有 c 八斜杠 直的，人家是间距两百，这个再乘以二啊，还是要乘以二，乘以二的话表示两排，如果说我不乘以二的话，那表示的是肯定就是一排，如果说乘以三的话，就表示三排，来这里表示两排，立即 配金饰啊，是这个是一样的， 他是隔一不也，注意这个是隔一不也， c 八 c 十间距两百，隔一不一的。然后还有就是 c 八间距两百 乘以三的这种格式，他表示的是三排，表示的是三排 啊，这里表示 这是三排礼金啊，这里也是我给大家说一下。然后还有我们后面所讲到的一个拉哥的一个格式，他有两种，一种是举行布置和我们的一个梅花型布置，然后在我们的拉哥后面还有一个什么拉哥的保护层啊，这个是大家注意的啊，大家大家注意的啊。 然后我们就继续来讲一下我们今天所讲的一个就是最钢筋的一个修改，也就是我们绘制好的这个滤镜啊和水平镜啊等等的这些数据。我们的一个修改。 首先我们历经的街头的设置啊，图形计算里面所啊支持的历经的街头格格式他有三种，也就是套筒、 狮头和反思套筒这三种啊，图形计算只支持这三种，内外排历经不一样 的是做不了的，因为我们的历经他所设计的啊，所支持的数据在那个接近数据里面啊，不知道大家有没有印象，接近数据，接近数据是用空格隔开两个数据， 用空格隔开两个数据表示的是 高低装的，表示高低装的一个数据，搞表示的是高低装的一个数据。那如果说你是内外直径不一样的时候， 是不是你这个高低装的尺寸的话，是不是就应该有四个数据啊？但是软件他不支持四个数据， 你就是软件只能支持两个数据，接近的数据只能容易用一个空格隔开，他是只支持两个数据，如果说你用四个数据的话，他软件是识别不出来的， 那样的数据也也啊，也是非常乱的啊，设置四个数据你可能自己都不知道那四个数据到底前面两个是内排还是外排的， 或者是前面两个是高装的还是低装的，这些字自己可能都搞不清楚啊，这样的话就画不了，所以说这个内外滤镜不一样的时候，内外滤镜不一样的时候 就要分开画像 啊，在后面的时候我应应该也是跟大家会讲到这些东西，我看一下 啊，这里我们后面没有的话，我就现在给大家讲一讲。到这里刚好是给大家讲一下，也就是内外滤镜不一样的时候就要需要分开化，然后再讲挡土墙的时候，我也会讲到这个内外滤镜不一样的， 讲挡土墙的时候会讲到来这个街头的格式的话，大家注意有几种啊？一种是啊 t， 一种是 s， 一种是 f 啊，这个是怎么设置的？我这里 做了一个格式，首先是这种幺五零加幺五零零 ss 是什么意思啊？表示的是插进的数据下面有个下弯钩一百五，然后加上一个身长一米五，然后是弯呃，接头的话他是一个丝头，然后第二种格 试试气三百三米，然后 s 表示的是套筒，前面是套筒，后面是丝头，前面是套筒，后面是丝头。然后还有一种是什么？ 还有一种就是二米五加一百五的一个弯钩，然后在这里要注意他是一个 ff 是什么意思啊？我们在上面可以看到他是一个反思套筒，注意到没有？是反思套筒， 历经一半有街头，一半不需要街头的，用空格格看， 因为我们软件他支持两个数据接金，数据里面不管是接金还是插金，他都是支持两个数据的。 是不是你用空格格开，他就可以一个输入有接头的，一个输入没有接头的啊？这个样，这样就可以了，数据表不支持 c 八 c 十的，数据表不支持 c 八 c 十的，只有一计算才可以 图形计算，不支持对焊，不支持对焊接头，也不支持大街单面焊，这些这些东西我们都不支持的， 也就是其实他对我们钢筋加工他是没有影响的，只是说对我们街头的统计有一点影响，对街头的统计有一点影响，但是对我们的做钢筋 包括后台制作和现场绑扎，他是没有影响的。对焊接头那个东西系那个现场啊，直接做出来这个钢筋，然后现场直接对焊就行了啊，他对我们钢筋是啊，不管 是加工制作也好，还是绑闸也好，他都是没有影响的。一计算也可以这样设置，只是说一计算他支持的接头类型更多一点，他支持中文的，中文的接头也就是啊，什么一百五加一米五，然后是 诗，写一个诗头的诗字，或者是套筒的套字，或者是或者对汉的对字都可以。那个一计算我这里就不详细讲了，因为一计算我们之前的课程是讲过的，就在年前的时候我就给大家讲过 啊，这个街头的格式的话，我要还是给大家演示一下吧，稍微简单的演示一下，我这里随便打开一个易经， 我找一个空白的料单，大家可以看到这是空白的料单，打开图形计算， 我这里随便画一个图纸，我随便打开个图纸强击钻，那在这里我就用两种方式，一种是一米五加加个丝头，大家看到没有，人家后面这个数据，我加个套筒，他两两种 两种接头的方式，然后还有上接的钢筋，我可以输入两种方式，一种是 p 三米 s， 然后我空格隔开。还有一个方式是什么？比如说二五零零加幺五零 f， 这个是什么？反思套筒是不是好，我这样设置好就可以了，然后再来换我们的水平金啊。编号我输入，随便输入一个一加号吧。 好，我点水平音，我随便拾取四点一二三四啊，太长了，太长了，这个是火 画的，太长了，我画一个短的二三四。好，这样我画出来之后，我们先来生成一下我们的一个插金，直接点输出列表框，选，哎，插金的话要输要改水平金点修改，我们把那个定位的水平金给他设置上三套定位水平金 好了，点输出料表框，选右键，点下插点，确定。大家可以看到他一个是深层的，是丝头，看到没有？我们只看接滤滤镜啊，只看滤镜，一个是深层的丝头，一个是深层的，是什么套筒啊？这两种。 好，我这里点最大化，然后我们再来生成一个什么结晶，直接点输出料表 框，选右键，点输出上街点确定好，这个接近的话，大家可以注意到没有，他的接头 p 三米 s， 他是不是就套筒三米四头， 然后是二米五加一百五，然后一个 f， 也就是反思套筒是不是，他就反思套筒就出来了，并且在街头说明这里也可以看得到， 然后我们在那个封面上面也可以看得到，我们的一个街头一个统计啊，我把这个 大家可能看的不是很清楚，但是在这里也可以看得到，他有一个 c 八的这个四十八个套筒，然后正反套筒有二十四个，看到没有 啊？这个套筒这里是有多少个？二十四个，这里有二十四个，所以说有四十八个套筒，然后是反式套筒的话有二十四个啊，这样的话一个设置， 然后我们历经还可以输入一个正反管，正反管主要是针对哪里啊？比如说我们的一个挡土墙， 挡土箱直接插进，然后上面直接封顶，用弯钩封顶了，这种情况的话我们怎么输了？那它的格式就是一米一百五啊，下弯钩加上一个三米的深长，然后再加上一百五的上弯钩，然后加上一个 s， 注意这个 s 和上面的 s 他虽然说是一样的，但是他所表达的意思是不一样的，并且在我们图形计算，大家可能可能会注意到，我这里显示街头的时候，他显示的是小写字母 s， 看到没有？ 显示小写字母的 s 啊。这个插金不需要套筒，那个是肯定的，我只是说为了给大家演示这种格式，只是说演示这种格式，我才会 也加了一个套筒啊，正常的情况下插进插进是不需要套筒的，只有接金叉需要套筒。好了，我们注意一下我们的这个接头，大家可以注意到我这里不管是 spf， 他的 文字都是一个小写字母，看到没有？如果说我在这里改一下我们的一个数据，我改一下，我把这个数据我改一下，我把这个拖动一下，拖动大一点，让大家看得清楚一点，我在这个后面输入一个什么 两米，后面输入加上一个一米一百五的一个上弯钩，是不是我再加一个 s， 再加一个 s， 好，我鼠标在空白位置点一下，大家有没有发现他两个 s， 他的一个大小，一个是大写字母 s， 一个是小写字母 s， 看到没有？他两个两个 他所表达的意思是不一样的。我们点水平音来画一下一二三四右键。好了，我们来深层啊，修改一下我们的定位水平音， 我们来输出一下我们的插进来看一下，点下插点，确定大家注意到没有？是不是我们 下面这个输入 s 的时候是正反管，而上面输入 s 他是一个接头，并且他注意 我们软件会自动判断你这个位置，他是输入的是一个什么，就算你这个位置输入的，比如说我输入一米五一百五，然后这里一个小写字母 s， 看到没有？我在空白位置点一下，他会自动变为一个大写的字母 s， 你是软件，他会自动根据你前面所输入的数据。是啊，判断他是到底是应该是正反管的狮头 啊，正反管的一个输入还是一个狮头的一个输入，软件都是自动判断的，我把这里不输入 s 的话，他就是一个顺管，就是一个顺管。我把这个滤镜直接删掉，重新直接画滤镜就行了，重新画一下滤镜 好点，输出右键点下插点，确定好，大家看一下，一个是顺管，一个是反管，一个顺管一个反管啊，这个是我们的一个正反管的一个输入， 然后就是我们的一个弯歌的调整，以及我们的一个弯歌的反向。其实我们的弯歌调整的方法和我们的一计算他是一样的，这个调整方法是在哪里啊？ 把这个墙基算先合并起来，然后在钢筋修改里面，大家可以注意到这里有一个弯钩，看到没有？这里的弯钩，我们打开。

这是地下室的外墙，通常的做法是墙体的水平钢筋是设置在竖向钢筋的内侧，而在二 g 图景里面，我们看一下它的说明。 本图集第二杠三幺页所提供的标准构造墙图适用于地下室外墙不设置边缘构件和按住的情况。墙体水平钢筋设置在竖向钢筋的内侧， 当具体工程在地下室外墙设置边缘构建或按住时，墙体水平钢筋客设置在外侧。左下方有我本人录制的一套课程和一本实图笔记，想学图纸的可以看一下。

中铁一兜项目人防墙水平金设置技术交底，这一段简历墙水平金为什么位于竖向钢筋外侧？ 其实这是一面人防简历墙，根据零七 f g 零一防空地下室设计赫载及结构构造图集要求，人防简历墙水平分布金位于竖向钢筋外侧，与一六及一零一图集中民用建筑简历墙水平精位于竖向钢筋内侧，有明显区别。

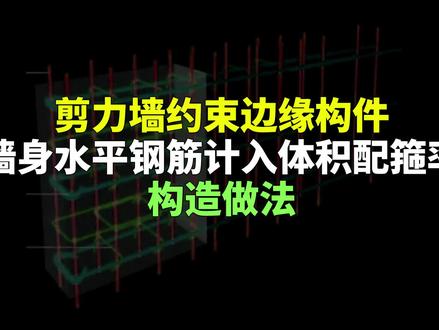

大家好，我是冯源奇工，今天给大家带来的分享是咱们简历墙约束边缘构建墙身水平钢筋计入体积配固率的时候，他的一个构造做法 啊，咱们先看一下，这个是现场的一个施工照片啊，这里大家先注意一个关键点，就是咱们这里是隔一射一，你看每隔一个间距是强身水平均升到了底，每隔一个间距是只是孤精在拉精啊，这个很关键，咱们对着那个图集三维图来看一下， 这个就跟刚才的照片完全一致，可以看出咱们这个计入体积配估率的强生水平均是不能超过总体积配估率百分之三十的，所以咱们通常都是隔一射一 啊，可以看这里咱们通常都是隔一射一，就是每隔一段是一个强身水平行拉到底弯折，然后再隔一百间距，比如 说啊，他是一个孤精，这样隔一射一，然后可以看一下这是按住的另一种做法，其实很类似他，只不过这里没有弯折下去，而是做了一个 u 型开口箍啊，大街这个是一样的， 然后这是 l 型的， l 型的呢，就是外侧的直接绕过在强行水平进代替的位置，内侧的是弯折毛固，然后每隔一百的话又是一个固精 啊，再隔一百又是强生水平精啊，是这样的一个设置，咱们看一下梯形的，梯形的也很类似了，梯形也是两种做法，这个交过来要么升到底弯折卯固，要么这样的一个 u 型开口箍和这边的强生水平精搭接互卯 啊，这个就是他的一个做法，大家没事的时候多了解一下啊，对咱们助考和实操都很有帮助啊，谢谢大家。

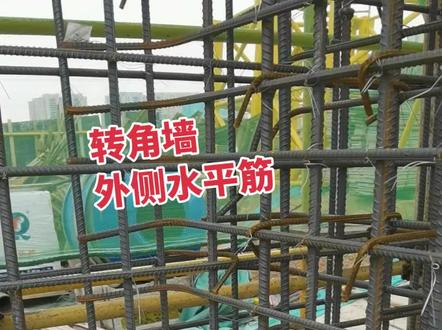

大家好，当我们这块为 l 型按住时，我们的简历墙需要连续通过，那这样对于我们的水平均来讲该如何走呢？来看一下他这里边的要求。 首先对于我们外部的重金来讲，伸过来连续通过，没有进行相应的弯折， 直接连续通过。而对于我们内部的内侧的重金来讲，身之对边弯着十五倍的 d， 另外一侧身之对边弯着十五倍的 d。 好，那我们来看一下对于我们的这个工程来讲，我们来找一个像情况，哎，我们像这一块，这一块呢有我们连续通过的这样的一个简历墙中， 中间遇到了 l 型按住，那我们来看一下他的水平金，选中我们的这个简历墙来看一下他这块呢，首先对于外侧的重金来讲， 是不就到我们的端部没有进行任何完整，到我们这边之后呢，同样也是直接过来，也就是对于我们这两个简历墙来讲呢，他在我们的端部直接过来进行相连，相当于连连续通过， 而对于我们内侧的来讲，他是伸直对边弯折十五倍的地。我们选择一个墙来，先看看这边伸过来弯折十五倍的地，你看内侧的都有像的弯折，同样对于我们这边一侧是不也是考虑伸直对边弯折一定的十五倍的地， 这样形成两段之间内侧互为弯折，你看这边和我们的这边都有对应的弯折。

对于这个按住来说呢，做了一个示意图，示意图当中发现，哎看到钢筋了，钢筋下边标了个标注，哎， 垂直巾，哎，对于我们的这个垂直巾来说，重金来说这很好理解，但是呢，对于这个箍金来说，发现，哎箍金怎么没有他的间距呢？ 孤精前面没有间距的，那他是不是会有一个上方会有一个拆解图，一个拆解图是一个孤精的，还有一个拆解图是一个变成了一个左右两根钢筋的，那这个拆解图可以给大家看一个单独放大的， 哎，刚好我看输入钢筋信息的时候，加号前面是左侧，加号 后边是右侧啊，你输入钢筋信息的啊，加号前面左侧，加号后面右侧，哎，就是将这个地方放大一点，就会发现 这边看的时候是不是会发现，哎，这柱子里面有古井，柱子里面是不是突然间又变成了简历墙的墙身钢筋， 有骨精突然又变强身钢筋，那它是什么意思呢？它指的是我们的突击当中 如果有 ab 两种选项的时候，上方会提到间距是一百，下边就不注明了，在上面写间距是一百。 如果出现这种情况的时候，我们需要做的就是那种简历墙的水平精，本来应该都是这个柱子的固精排布的，但是呢，现在得需要变成 简历墙的水平精，需要把柱子里边的孤精进行一个替换，要产生一个替代，但是替代的时候我们又需要知道是全部替代还是隔一代一， 全部都换还是隔一带一啊？这种是在我们的这个图纸当中都会有对应的大样详图的，就是这样大样详图，这里是古今古今排不完之后 正常的固精排布，固精排布完之后是变成简历强的水平精去替代固精，然后呢，你看这里一个是 a， 一个是 b 啊，这是 babbab， 是不是就这样交错交错了走。他的意思是不是其实就是隔一个换一个，隔一个换一个，每隔一个换一个， 每隔一个换一个。他的意思就是这个，那软件当中在进行操作的时候，无论是这个， 无论是幺六 g 还是二二 g， 操作都一样啊，不论是幺六 g 还是二 g， 操作都一样。就是柱子的钢筋，注意啊，柱子的钢筋 好了，柱子的钢筋由我这边间距就输一个一百， 柱子钢筋间距这里就输一个一百。因为在图纸上边是不是提到的是说两个钢筋之间的间距是一百， 但是现在水平金强的水平金要去换柱子的钢筋，所以我们柱子的钢筋的间 原始间距还是一百，但是每两根钢筋当中有一根钢筋要被替换掉，那么先来看一看这个计算出来结果会是什么样？现在是以一百的方式计算的， 一百的方式计算来看他的钢筋根数啊， 哎哎呀呀呀，卡了。钢筋根术，菇筋的根术现在是由大骨筋套小骨筋的，所以钢筋根术这边是看到的都是三十一， 哎，都是三十一，这个估计音实在有点呃，太太太太太密集啦，你出一下钢筋根数是三十一根，这种是正常设置的情况下是 三十一根，正常设置是三十一根。但是现在是不是需要简历墙的水平金去替换柱子的钢筋，要做替换，那替换怎么替换？就需要在简历墙这边去设置啊。 简历墙去设置，而且需要选中，这道简历墙是私有属性啊，选中之后在钢筋业务属性下边有一个信息叫做 钢筋分布，金，是否进入，是否进入？那个柱子的钢筋的配孤滤是否进入？默认是不记入的，不记入的意思就是不替换， 不记入的意思就是不替换，我们需要把它变成记入，而且记入的方式呢，采用隔音 带一，隔一个换一个，隔一个换一个，它下面还有一些其他的啊，隔一个换一个，如果是隔一个换一个， 只是隔一个换一个，只隔一个换一个，意思就是说在进行替换的时候，柱子的孤形和垃圾需要同时被替换掉，同时消失一起， 同时消失一起。但是这么会发现，在简历墙的钢筋替换的时候，是不是有一个地方是不是变成拉筋出现了？ 有，拉筋出现了，说明并不是完全隔一带一，隔一带一是不是还要补拉筋？隔一带一补拉筋，那就是这个地方下拉选择边缘构建处补拉筋，隔一带一，边缘构建处补拉筋， 那这样设置完之后隔一带一，然后这里是墙的钢筋，间距是两百不用的，隔一带一，隔一带一，带完之后再重新去看柱子，重新汇总计算， 计算完成之后呢？看他的编辑钢筋选中他，你看这里是不是多了一个拉筋？有没有注意到我多了一个拉筋，刚才没有拉筋，现在有了，然后钢筋的根数原来是三十一，现在是不是只有十五了？直接砍绊了， 因为水平金伸进去把柱子的钢筋给代替了，水平金伸进去把柱子的钢筋代替了。这个在进行设置的时候，其实只要是 设置到这一步就可以结束了，设置成这样软件就可以正常的按照哎方式进行计算，算出来的结果其实也是我们想要的。
