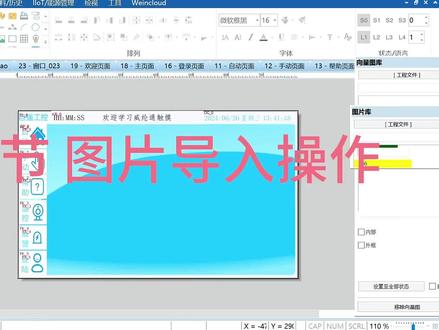

兄弟们大家好,这一节我们来介绍一下导入图片的操作,怎么把你喜欢的图片导入进来,然后用在我们的触控屏上面。首先呢我们可以在网上找一些自己喜欢的图片, 我们来选择这张图片,首先把它保存到桌面上,然后点击打开,我们来裁剪一下它的尺寸,把它的宽改为八百,高改为四百八, 然后我们点这个勾, 现在我们来选择图片,选择图库,在工程文件这里选择这个加号,点击这个加号新增图片,然后他就新增了一个图片的存储框,那么这个显示黄色,之后我们点这个地方新增, 然后来桌面上找到刚才我们裁剪过的这张图片,然后点击打开,再点击确定,他就被我们导入进来了,在这个地方,然后我们就可以确定,然后再点确定,就可以放在你的触摸屏页面上了。 好,兄弟们,这就是导入图片的操作,都可以把你想用的图片导入进来。

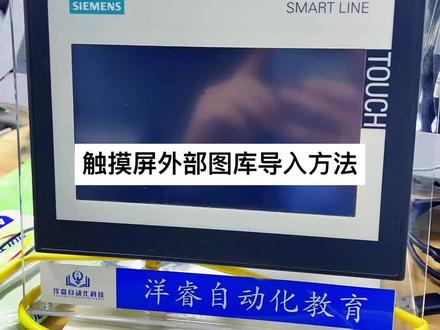

大家好,下面给大家讲解一下西门子 smart 七百一 b 三触摸屏如何导入外部的图库。在我们做画面的时候,为了使我们的画面更加的美观,通常我们都是导入第三方那个图库,那么做出来的整体的一个效果看起来会比较漂亮, 下面就来给大家讲解一下具体的导入方法。首先我们需要在网上去下载相应的这个图库,比如这个里面呢是按钮的图库啊,有一些按钮啊有很多种,我们可以选择性的使用, 那么后面呢还有一个是电机啊,还有一些电机啊容器一些图库,像这些我们都可以导入到我们的软件里面,下面给大家演示一下具体的导入方法。这个图库我放到了桌面上面, 先打开工具栏下面的这个图形,然后我们鼠标右击选择新建为念夹,然后呢我们单击确定默认的路径呢,是在这个 c 盘,我们单击确定,此时展开上面有一个新连接, 然后呢我们鼠标右击打开文件夹,这个我已经导入过的,然后鼠标右击选择打开报上的文件夹, 此时呢将我们下载好的那个图库放到这个里面,给大家拖拽到这个里面去, 直接放进去,这样拖过来按左键直接拽过来就可以了。好,这样我们就添加完成了,双击打开它就可以看到我们这里面的这个图库了。 在软件里面,在这个训练下面,我们就可以找到我们刚刚导入的这个图库,在这个位置图库,然后呢点击可以看这个就是我们刚刚导入的,点击 倒了之后呢,我们就可以把它给拖出来了,按鼠标组建播放拖拉到我们的画面当中,这样就可以了。喜欢知道朋友双击点亮给大家分享更多知识。

大家好,第一步先随便点一个微状态指示灯, 然后点击嗯,图片,再点击图库这里面关键点,然后点一下浏览图库 啊,浏览你这,这里面就他有很多东西在里面,是吧?要拉到这个底下,底下拿到 出现这些东西的时候,那点击一下,点击一下在这个左边会出现这样很多啊,我们找到这个旋转的电机。那我们就找一下电机 啊,马达,在马达这里点一下。

为了变成软件安装成功之后呢,咱们可以看到在他的桌面这是有一个快捷方式的, 呃,通过双击这个快捷方式之后,可以打开当前的咱这个界面,现在咱来看一下。首先的话第一个菜单写的是挑选机型,然后按左键 点下之后的话,他会出来一个 tk 系列, ip 系列,在这里面的话选择自己当前所使用的出屏的系列,比如说咱们现在用的是 mt 八幺零二 ie, 那么就选择 ie 系列就可以, ok, 这是挑选机型,然后是设计,通过设计这个菜单,咱可以看见右侧第一个的话写的是一字标的 pron, 这个的话就是咱们微轮的编程软件的一个 快捷方式,直接双击他就可以打开看一下, ok, 他就会去打开这个编程软件的,然后后面就可以进行咱们的软件的一个设计及操作, 然后可以选择那个新的文件, ok, 现在的话第二个是地址浏览,地址浏览的话是主要是看 prc, 他的地址 来看一下,打开了之后的话可以看到上面是名字,名字的话就是你用的那个 prc 或者想看的那个,这个地方是不支持搜索的,所以只能通过这个下拉菜单去选择自己现在用的是什么 prc, 就选择对应的什么 prc, 然后打开之后的话,这边会有他的一个地址的说明范围说明。然后第三个是模拟,模拟的话是 他支持就是在线模拟和离线模拟,所谓的在线模拟是指电脑和触摸屏连接的时候使用的,离线模拟的话是直接当没有触摸屏的时候使用的,这是设计一共这三项,然后是分析测试工具, 分析测试工具的话一共是这四项,第一个、第二个,然后第三个是冲起触摸屏最后一个,这个穿透,其实相对来说穿透会常用一些,穿透的话是指 咱们的 prc 和电脑在没有连接的情况下就用到这个功能。传输,传输的话里面一共有 三个,一个是下载,下载是指把电脑里的程序下载到触摸屏里面去,上传的话是把触摸屏的程序传到电脑里来。建立 sd 卡与 u 盘下载文件的话,这个是通过 u 盘或 sd 卡给触摸屏下载程序的时候使用到的。 然后是维护,维护的话可以看到,呃,第一个的话是贝粉服务器,相对来说维护这里面这个用的比较少, ezx 是一点零,这个的话现在几乎是不用, ok。 然后是数据转换, 有配方数据库、编辑器,还有事件记录与取样记录的转换文件,这些相对来说也用的比较少一些。然后在咱们看这些菜单 的过程中可以发现,呃,比如说在这个编辑软件后面,他有一个小心一个小加号, 当我点它的时候颜色发生变化了,实际上当它为白色的时候,底下这个 小长方框里边的话是没有他的,再点一下他会在这里,在这里的原因是什么呢?就是说比如说我常用的哪几个菜单可以直接在这个位置添加进来,添加进来之后就不需要通过这些目录去选择了,打开这个快 方式之后直接在这去双击打开就可以。底下的话是有一个直行和一个编辑,直行的话,当在这个按钮状态下去按每一个的话,就直接去进入这个程序了。但如果是在编辑的情况下,咱看一下 这边是有一个小减号,点他一下 ok 就直接删除了。所以正常的情况下是在直行的状态下,直接点一下就可以进入程序的编辑了, ok 演示完成。

找到马达以后啊,点击一下马达啊,然后可以点击一下新增,新增啊,指工程文件 啊,这样子呢,就可以在工程文件里面找到了啊,在这里面一个图库啊,点击一下 电机马达,是吧?他就会有了。哎,这个马达如果零状态是这样子的,那一状态呢?他就会啊,他就会啊,旋转动画。哦,这个电机是吧?零状态是这样子的,然后一状态他就会旋转,是吧?他动他动画 啊,这个也是这个,这个肯定没效果更更明显,这样子好,确定,然后点确定可以放在这里了。好,讲解结束。

大家好,我是陈子华,那么下面呢,我来讲一下微轮触摸屏的应用,那前面呢,我们已经是讲过这个三菱触摸屏和西门子触摸屏, 但是呢很多这个学员还是提出要求开发这个微冷出没品的这个应用,那么这个课程呢,我就讲一讲这个微冷出没品 那威能触摸屏的这个特点,哎,他的价格呢,是跟三菱和西门子来比较的话呢,价格是比较便宜,功能呢也比较齐全,哎,所以呢属于性价比呢比较高,因此呢,目前他的这个市场的占有率呢是比较高的,那很多人都因为他的价格比较便宜而 使用这个微冷触摸屏,但是他和三菱和西门子的触摸屏比较起来的话呢,哎,如果是在一般的这个情况下,看不出他的这个区别,但是如果是 是需要反映一次高速变化的,比如说我要记录一个高速计速器数字要高速的变化,那么这个时候呢,他们的这个特点呢,可能就显示出来了。 哎,那主要目前威雷触摸屏主要的这个型号呢,有这个 cmt 系列, emt 系列, mt 八千系列, mt 六千系列, tk 六成系列等等。哎,所以呢产品的这个型号呢,还是比较齐全的啊。另外呢,获取他的这个资料也比较容易,比如他的软件,他的手册,那么直接就可以登录这个微轮的这 官网的就可以获得。哎,那么比如这个就下面这个呢,就是微轮的这个官网,那我们现在登录官网来看一看。 哎,这个威伦中国品他的这个产品线,哎,那目前登陆这个官网呢,他有两个选择,一个是威伦的下面的也 也,另外的一个也是威伦公司旗下的一个品牌,不过这个品牌呢是做,主要他是做变频器的,所以下面的这一个是做这个哎触摸屏的,所以我们登录这个威伦的这个哎,这个威伦通的这个官方网站, 哎,那么进入这个网站的话呢,那我们可以点击这个产品中心,哎,点击这个产品中心来看看他到底有哪一式产品,有哪些产品。那进入产品中心的话,我们就现在呢就可以看出 这个呢是上面的这个是 cmt 系列的哎,这个是 emt 系列的哎,然后呢这个是 mt 哎八千系列的, mt 八千系列的,然后这个是 mt 六千系列的,然后这个是 tk 六千系列的哎八千系列的等等。所以呢产品的这个品种呢还是比较多,那当然具体某一种系列或者是什么某某个系列要有什么样的区别,那这个呢就要看他的 详细的这个规格产品以及他的产品特点的详细的进行介绍,那我们在这里呢就不再一一进行介绍了,哎,不再一一进行介绍了,那如果需要他的软件,那我们可以点击这个下载中心, 哎,点击下载中心,那点击下载中心的话呢,在这里呢我们就可以看到这个就是他各种型号的这个触摸屏的软件。那比如说我现在呢是要用这个 mt 系列和 tk 系列,因为目前呢这两个系列呢是用的是比较多的,哎用的是比较多的,那我 我们在这里呢直接就点击下载,哎,所以呢非常的方便,不需要注册啊等等之类的。那点击下载以后呢,我们在这里呢可以点击保存,哎,点击保存,那比如说我现在把它保存到这个桌面上,那现在 平时下载过了,哎,下载过了,所以我在这里呢就不再演示这个下载的过程,那下载下来了以后, 下载下来了以后呢,那这个就是他下载下来的这个软件,那我们可以直接把它给解压进行安装,哎,解压安装,哎, 那这个时候呢,这个就直直直接就得到这本安装图标,所以呢商机,哎商机的就可以进行安装了,哎,点击运行就可以进行安装,哎,那现在呢,我已经是安装过这个版本了,哎, 安装过这个版本的,所以呢他这个有这么一个提示,哎,有这么一个提示,那没有安装的话呢,直接点击下一步,下一步呢就可以进行安装,哎,就可以进行安装了, 哎,所以在安装的这个过程当中呢,哎,他没有什么需要什么设置的,没有什么需要设置的, 安装完了以后呢,他在桌面上呢会得到这么一个图标,那么这个呢是一比八百的这个工程管理器, 哎,工程管理器,那点开这个工程管理器呢,也是这么一个,哎,功能是这么一个界面,那关于这个界面的应用呢?我们 你暂时的先不讲他,那么他主要是用于这个触摸屏的下载、上传等等这么一些功能的,哎,暂时呢我们,哎不介绍这个界面,那我们他的编程的界面,我们点开这个开始 点击这个所有程序,哎,那么我们在这里呢可以找到这个一比八百,哎,可以找到一比八百,那这个呢这个就是他的编程,我们可以把它给拉出来,哎, 把它给拉出来,那在这个时候拉出来以后呢,在桌面上就产生了这么一个快捷图标,哎,所以呢我们双击这个快捷图标,双击这个快捷图标, 那就可以打开这个软件,哎,可以打开这个软件,哎,那打,哎,双击以后,那第一次呢?那他这里得有三个选项,有三个选项,第一个呢是开新闻键, 打开旧文件,打开最近的文件,哎,那我们现在初步使用的话呢,那我们当年是选择第一个新建一个, 然后点击确定,哎,点击确定,点击确定以后,那么这里呢就要求我们选择这个触摸屏的型号啊,你到底是用什么样的触摸屏?因为我们这个软件呢可以适用于 tmt 系列和 tk 系列,所以我们在这里呢选择这个下拉, 那么我们在这里呢就可以看到有这么多的这个型号来供选择的,那下面呢讲是我现在用这个 tk 八幺零零系列的啊,八幺零零,哎,那么他的这个 屏幕呢是八百乘四百八,哎,屏幕还是属于比较大的,哎,然后呢这个模式,那他这个屏幕呢有水平的和垂直的,那我们大部分呢是使用这个水平模式的水平安装,所以点击确定,哎,点击确定, 那点击确定以后呢?哎,这里呢就进入了一个系统设置的一个界面,系统设置的界面,那我们来看看这个地方, 哎,首先呢我们在这个设备列表的这个框当中呢,我们选选择了一个触摸屏,这个就是我们选择的触摸屏,这个是触摸屏名称,本机触摸屏的型号,接口,设备,通讯设备,账号,哎,然后其他的意思属性我们可以稍微了解一下, 哎, hmi 属性,这个是选择的型号,如果型号不对的话呢,我们在这里还可以进行更改,那我们在这里不改了,哎。账号一般默认呢,就是零号站, 触摸屏默认了是零号账,当然这个账号呢是可以更改他,但我们一般呢不做更改。端口号包八千,这个是默认的,然后触摸屏应用的实, 我们用触摸屏自身的这个时钟实时时钟,那当然也可以利用这个 plc 的时钟,在大部分情况下,我们是选择触摸屏时钟打印机,他可以连接打印机,那我们在这里呢无, 哎,可以连接其他的打印机,哎,一般呢是不连打印机,哎。卷轴呢属于大中小,哎。穿透,那端口号穿,关于穿透的功能呢,我们后面呢会介绍,那么这个端口号呢是两千到两千一,哎,两千一,哎。如果是下面图 下亮图,图片声音横等等之类的存放的位置,那我们可以来哎,可以存放,存储是工程相同的这个路径,哎,打勾,或者是也,如果这里不打勾,也可以存到其他地方去,哎,一般的手 性,一般的属性,那么选择快窗口的按键,哎,等等,那么这个是启用,哎。背光屏幕的保护,背光屏幕的,哎, 哎,背光鉴定时间无,那这里选择无的话呢,那就是触摸屏开起来的时候呢,背光一直是亮的,屏幕保护时间,无, 那么没有屏保,哎,没有屏保,那当然呢,我们可以做一个屏保,哎,关于屏保的功能呢,我们后面会介绍,如果要做屏保的话,就好像我们电脑一样,多少时间进入了屏保功能,哎,就进入了屏保功能,那么在这里呢就可以进行设置,哎,现在呢,我不需要那无, 然后初始窗口,哎,初始窗口,那么一般呢默认呢都是从第十个窗口,第十个窗口那公共窗口属 是显示在基本窗口上,哎,原件动画不保持,哎,其他的键盘啊,等等,这么是这么一首窗口,哎,文件保护,要不要保护,那么只支持 i 系列的, 哎,这支持爱系列的,那如果我们现在是选择这个听有爱系列的,所以呢就是有这个功能啊,那么初始密码呢?是六个幺,哎,六个幺,那么这个文件,哎,保护,如果不这个勾不勾的话呢,那么就没有这个文件保护的这个功能, 哎,然后这个是系统的这个设置用户的密码,哎,用户密码,关于这是密码,那么我们后面的都会讲到,哎,那么一般默认的这个情况下呢,我们暂时的就不设置,然后还有字体扩展,熟悉打印备份等等之类的 等等之类的,那这个就是系统参数,这个是触摸屏,那当然,那除了添加这个触摸屏以外呢,那我们还得要添加一个 plc, 添加一个 plc, 所以我们在这里呢选择新增, 选择新增,那选择新增的话呢,那这里呢就默认了,这里是选择这个飘 c, 哎,所在的位置呢是本机,所以呢我们在这里呢点击飘 c, 选择类型,选择类型,那这个微轮的这个触摸屏, 哎,威廉的这个触摸屏,他使用的这个票数呢,还是非常的多,哎,还是非常的多,所以呢我们假设我要选择这个三菱的,那我们三菱呢是 m 系列 m 字母开头的,我们点击这个下拉,啊,那这里呢就可以看到这个是三菱的了, 哎,可以看到是三菱的,那三菱的这个也有很多,那我们选择这个 fx 三 u 这个这个 plc fx 三优的这个标志,然后这个接口类型的是四八五,我们这个可以不用管他,然后 plc 的端口的这个设置,哎, plc 端口的设置,通讯端口的设置,那么要和 plc 一端,哎,科目一波特率,那我们一般呢是九千六,哎,数据位,交易位,停止位等等, 哎,那其他的呢?这里飘 c 预设的账号零,这次呢都可以不用管他了,哎,可以不用管他,然后点击确定, 点击确定,那这个时候我们在这个设备列表上呢就可以看到触摸屏和 prc, 哎,触摸屏和 prc, 那这两 设置好了以后,我们点击确定,哎,我们点击确定,那,那这个就进入了,哎,初次使用的时候就进入了这个触摸屏的这么一个编程的一个界面,哎,我们在这里呢可以选择,哎 这个列表,哎,一般默认的这个样子的,哎,那在这里呢就 设置,那从这里可以看到,哎这个原件列表,那这个是他的这个屏幕的这个编号,哎,三四五六七八 八九,那么这个都是固定的这个平,然后下面呢也有一些固定的这个平,哎,所以他可以做的这个平的非常的多,哎,非常的多,那我们使用的时候呢,哎,是从第十号平 屏幕开始用,哎,所以呢这个屏幕呢是第四号,第四号,那,那这个就是 我们,哎关于使用这个微冷触摸屏,微冷触摸屏对前期的一次认识, 前期的意思认识,那么通过这一节呢,那么大家要学会第一个触摸屏软件的下载,触摸屏的安装和触摸屏 plc 型号的设置,以及软件的打开,软件的打开就是讲过这么一则功能。

这一讲主要给大家介绍功能键以及基本窗口的应用。首先我们先新建一个工程,接下来我们将建立相应的窗口,第一个是主画面,窗口,编号为十。 第二个是基本画面窗口,编号为十一。 第三个是公共画面一,窗口编号为十二。 第四个是公共画面二,窗口编号为十三。 第五个是弹出窗口,窗口编号为十四。 在这里我们对弹出窗口的宽和高进行设置,宽设置成二百, 高度设置成一百五十。接下来我们分别对各个窗口添加相应的空间和内容。首先我们在系统默认的背景窗口暨四号窗口里 添加系统公共画面零的文字 已和新建的公共画面一和公共画面二加以区分。 然后我们进入主画面,首先建立第一个功能键,用来切换基本窗口,我们首先找到功能键的控键, 这个地方,我们选择切换基本窗口,然后选择切换窗口的编号为十一号窗口, 然后我们给他加上标签,命名为 fk 一, 然后点击确定。 为了和其他功能键进行区分,我们在旁边可以加上注解,注解的内容为功能键一,切换基本窗口, 这样功能键的第一个应用切换基本窗口已经做好了。接下来功能键的第二个功能弹出窗口,同样的原理我们找到功能键的控键,在这里我们选择弹出窗口的功能, 然后选择弹出窗口的编号记十四号窗口,同样我们给他一个标签,命名为 fk 二、 和功能键一一样,为了和其他功能键加以区分,我们同样在旁边加以中文注解。接下来我们要做的一个功能键就是切换到公共画面一的功能键,同样的原理,我们首先来找到 功能键的控键, 在这里我们要选择切换公用窗口, 然后在这里我们选择公用窗口的编号为十二号窗口, 然后我们将其标签命名为 fk 三。 接下来我们继续做第四个功能键,用来切换到公共画面二。同样我们找到功能键的控件,在这里选择切换公用窗口,窗口编号为窗口十三, 标签命名为 fk 四。 然后我们再建立最后一个功能键 fk 五,用来切换到系统默认的公共窗口,即窗口四。 首先我们找到功能键的控键,在这里我们选择切换公用窗口,窗口编号 号选择为四号窗口,其标签命名为 fk 五。 为了和其他功能键加以区分,我们同样对这三个功能键加以中文注解。内容为切换公用窗口。 以上主画面的内容已经做好了,接下来我们进入第十一画面, 在十一画面基本画面里面,我们只需要添加一个功能键, 其功能是返回上级窗口。首先我们找到功能键的控件,在这里我们选 选择返回上一个窗口,点击确定。 在公共画面一里,我们同样需要添加一个功能键, 其功能是返回上一个窗口,主要用来控制主画面以及基本画面之间的切换,其标签我们命名为 fk 七。 这样窗口十二的内容已经做好了,我们进入窗口十三。 在窗口十三记公共画面二里面,我们同样需要添加一个功能键,其功能也是返回上一个窗口,其标签我们命名, 因为 fk 八, 这样我们的窗口十三已经完成了,我们进入窗口十四, 在窗口十次既弹出窗口中,我们也需要建立一个功能键, 其功能选择为关闭窗口,其标签为我们命名为 fk 九, 此功能键主要用来关闭弹出的窗口,这样我们所有的窗口以及窗口里面的内容以及控件我们做好了,接下来我们对我们的工程进行保存一下,然后离线模拟, 在我们离线模拟来看一下我们的效果,当我们按下功能键 fk 一时,我们可以进入到基本画面, 同样在基本画面里面,我们按下功能键 fk 六十,我们可以回到主画面。 以上功能键一,切换基本窗口的功能已经演示完了,下面我们来按下功能键二,当我们按下功能键二的时候,我们可以看到有一个弹出窗口, 同样我们在弹出窗口中按下功能键 fk 九的时候,我们可以将弹出窗口关闭。 以上功能键二,弹出窗口的功能已经演示完了,接下来我们要演示的就是第三组功能键的功能,即切换公用窗口 的功能。首先我们现在已经在默认的公用窗口记四号窗口,在四号窗口里面我们添加了注解系统公用画面零,现在我们就从四号 公用窗口切换到我们自己做的公用窗口,即窗口为十二的公共画面伊犁, 当我们按下 fk 三功能键时,我们可以看到以公共画面一为背景的公用窗口,在公用画面一中,我们按下 fk 七键,可以控制基本画面以及主画面之间的切换。 接下来我们进入到公共画面二里,当我们按下功能键 fk 四时,我们可以进入到以公共画面二为背景的公共窗口。 同样我们按下公用画面二上的功能键,可以控制主画面以及基本画面的切换。 最后我们切换到系统默认的公共窗口,即窗口四为背景的 公共画面。同样,在系统公共画面零为背景的公用窗口里,可以添加一个功能键来实现基本窗口 与主画面的切换。这里我就不做了,留给大家在课后练习。以上就是关于功能键以及窗口应用的讲解,这一讲就讲到这里。

一比八千支持多国语言切换的功能,下面通过一个具体的实力来讲解。打开一比八千软件, 点击图库,下拉菜单,点击文本库, 点击新增按钮,输入标签名,状态数字为一,确定选择编号一,点击设置,在相应的语言框中输入内容, 在字体选项卡中可以设定各语言的相应字体, 点击确定。创建文本原件,勾选 使用文本标签库,选择标签,点击确定 多重复制成八个。 一比八将通过改变系统保留字 lw 九幺三四来切换语言 钻戒多状态,设定原件, 勾选系统保留字, 选择 l w 九幺三四 方式选择写入常数,设置常数为零, 多重复制成八个, 分别设置成常数一、 参数二、 长寿山, 常速四, 长数无, 常速六、 长寿七。 现在模拟一下看看实际的效果。 点击保存,输入文件名,保存编意, 点击开始编语按钮, 编辑成功关闭,点击离线模拟, 分别按下相应语言的按钮, 便可切换到相应的语言显示。 这一讲就到这里。

好,我们现在讲一下触摸屏,我们工业触摸屏的界面的制作,我们现在打开一下电机助手, 没钱登录一下,我们可以在,我们可以在右侧,在左侧我们找到模板库,或者点击上面的模板库,我们选择整套模板, 这里面总共有两套,有两套模板,然后我可以看一下他两套模板的样子, 第一套模板是这个样子, 现在他们玩成这个样子, 我们就下载这一套模板,作为后面课程的讲解。我们可以选择右键,右键选择下载图库, 然后我们进入下载测试这个图库文件, 如果有需要这个电器助手的,可以进入他们官方网站进行一个下载, 这里有他的官方网站,然后也可以百度。我们先我们还是先下载这个这个模板。 好,我们先暂停一下我们的下载一下这个模板。好,我们现在将模板已经下载到我们桌面上面,我们打开卫生通知软件, 稍等一下。 好,我们现在打开了这个模板 文件,我可以看一下它里面的制作大概是什么样子的,我先 一线模拟一下,看是什么样子, 这是首页,我点击一下。 好,现在我们进入了我们的主页第一页,这是自动页面,我们点到手动页面, 嗯,查询页面,登录页面,还有页面报警信息, 如果说我们还需要增加更多的页面,我其实我们可以,比如说在报警页面里面,我们又可以增加,呃,另外五个页可以无限的加下去 这个模板他只有几层的页面内部的功能可以根据我们实际的 要求去做,比如说这里可以显示启动停止啊,然后什么产量啊 等等一系列的信息,然后手动这边要我们也可以显示我手动控制的每个呃关键节点, 气功啊,师傅啊,比如说显示的数值等等一系列的长数,然后长数页面我们可以也可以增加各种的 嗯,私服,比如说延时时间等等各方面的数据。长数,我们可以在这里进行设置。 登录页面,我们可以设定我们需要的呃登录参数,比如说我们任管理员,我们可以设定工程部、 厂商这几类这几类权限,比如说超速设置,我们可以一定要登录某一个权限之后我们才可以进入超速超速页面。 l 表这里有写一个动态的,我可以翻页 上一页,这样去显示我们动态,显示我们内部的 io 画面 输出也是同样的,同样的这样子,这样子制作 报警信息,我们可以在这里面增加我们的历史报警页面。

兄弟们,我们今天来学习一下如何将回川 a 处 u 的变量导入微轮触摸屏。首先我们打开建立好的变量表,右键选择导出 hmi 监控变量表, 我们直接放在桌面显示导出成功。 然后我们打开微轮触摸屏软件,选择系统参数,注意我们设备选择的是戴伊森娜的 hu, 不是 mrs。 我们选择导入标签, 找到刚才放在桌面的变量表, 显示导入成功。 我们测试下,点开一个空键,发现可以选择刚才导入变量表里的变量,测试成功,谢谢大家观看,大家辛苦了, nice。

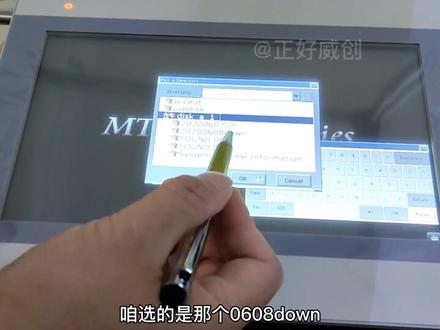

现在咱们来演示一下如何通过手中的优盘给触摸屏下载程序。首先呢在 u 盘里已经把文件建好了,然后名字是当,然后把充平上电,上电的之后呢把 u 盘插入触摸屏,插上之后咱们可以看一下,它会弹出来一个对话框啊,对话框的话选择第一个单漏的 默认密码是六个一,然后点 ok 哦,找到自己刚才建的那个文件夹的名字, 咱们可以看一下,咱选的是那个零六零八档,但是呢需要说明的是在这个文件夹名字底下呢,其实他有其他的一些文件夹,咱们来看一下这里 需要说明的是什么呢?要选择第一个文件夹的名字,不要选择里面的任何一小部分,这样的话下载程序是不成功的。选了他之后呢直接点 ok, 他会有一个小过程就下载完成,咱们来看一下 重新下载中。

微轮触摸屏在线反针使用第一步,先将边层电脑编成口端,插入 plc 编成口。第二步,打开电脑设备管理器,查看编程电脑创口端口号。第三步,打开触摸屏程序,选择导航连接目标,双 击所有连接目录,选择选一,再打开连接画面后,双击见到以下画面,选择常用系统参数,双击连接设备,将设置控端口号,选择刚才电脑设备管理器看到的抗端口号, 点击确认。第四步,打开工程菜单栏,在线模拟变异完成后即可。这样电脑就跟触摸屏一样连接飘息了,表示非常方便。关注我,了解更多飘息知识!

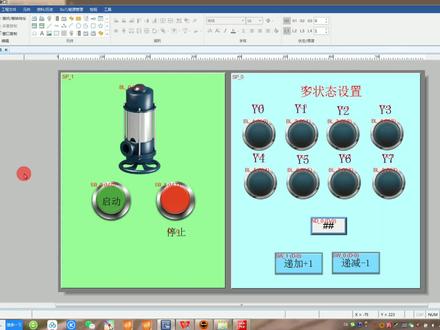

上一节我们讲了多状态的设置,这一节我们来讲解 多状态的切换开关和多状态指示灯,可是我们的主窗口呢的画面已经非常的拥挤了,只要添加画面,那 我们要可以新增一个窗口,选择我们的十一号窗口,单击右键新增同样我们在窗口的名称呢,可以修改出状态开关,于指示灯 可以修改他的背景颜色。 确定这里我们再刷 机起好窗口, 我们触摸屏开机默认的是十号窗口, 那么我们从十号主窗口如何切换到十一号窗口呢?这里我们是需要添加一个功能键。 好,我们在开关这里选择一个功能键,同样我们要写好触摸屏还是三个关键点一,关联 地址,那么在窗口编号呢,我们就可以关联,从十号窗口关联刚才我们新建的十一号窗口设置功能。设置功能,我这里选择切换基本窗口关联,也就是从十号窗口 切换到十一号窗口。添加图片,添加我们适合的一张图片,方便已写入标签 字体,选择常用的字体宋体,那这里呢,我们选择写一个文字,向第一页进去确定, 同样我们在十一号窗口也要给他切换回来,否则那就没办法返回到处窗口,同样选择功能键关联地址,十一号窗 窗口关联十号窗口切换基本窗口功能,图片标签选择同样选择一个送体, 添加一个内容解锁,返回主窗口 好了,放在右下角。 那么我们可以先离线模拟查看一下他是否能切换窗口呢? 点击下一页切换到十一号窗口,返回主窗口下一页返回, 下页返回,这就是功能键的切换窗口的一个内容。
