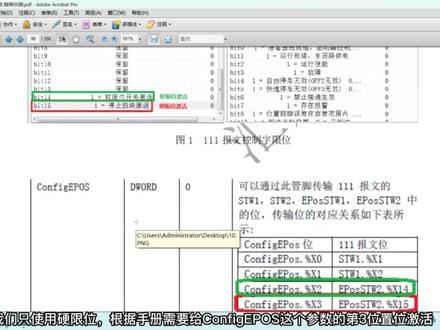

不要再把四幅限位信号接 plc 上了,如果你这么做,一个轴可以节省三个 plc 输入点位。如果你以前的做法是把信号接到 plc 上,那么今天学习的这个方法可以为你节省三个输入点位。一,通过默认报文获取限位信号 步骤一,确认驱动器线位信号已经定义好,上节课已经定义好了,可以在线监控下信号。第一个感应器是正线位长臂,通过软件可以看到驱动器已经收到信号了。 第二个感应器是原点开关,常开测试证明传感器信号没问题,但是为什么驱动器碰到极限后不报警提示呢?步骤二,打开手册查看默认豹纹限位信号引用的方法, 线位需要激活才有用,我们只使用硬线位。根据手册需要给 configepos 这个参数的第三位置位,激活 plc 编程中功能快的 config app pass 的第三个位,或者一百一十一豹纹的 stew 一的第十五位。 我在 p l c 中直接添加了一段程序,直接控制 comforgepos, 给按一点零一个按信号激活硬线位,再来测试下线位信号按后会不会报警,这个时候驱动器报警了, 证明如果让限位报警,还需要激活应限位 p l c 功能快输出, x s war 有报警输出, act war 也出现报警代码。根据四服软件中报文监控的幺幺幺报文传输方向位置状态自一。第九位 是正线位信号。第十一位是原点信号,对应 plc 功能快输出以 pash 为一的点位,引用豹纹信号。先看下四伏软件输出豹纹监控状态,挡住正线位光电开关后,四伏输出正向停止,档块生效信号给 plc, 再看下 plc 功能快输出的豹纹状态,挡住正线位后, plc 功能快输出。以 past 为一的值有变化,证明四幅已经通过豹纹把线位状态发给 plc 了。 再试下原点信号,挡住原点信号后,四伏并没有输出。测试了下,必须激活找原功能才会有输出。当拨动找原开关后,回原参考点激活有信号输出到 plc。 找到原点后,四 回参考点激活信号,停止输出。步骤三,引用默认一百一十一豹纹以 pash 为一的银角输出感应器信号到 plc, 直接引用功能快输出豹文字中的位,正线位的信号是 b。 九、 引用字中的位,方法是在字后面添加百分号,加 x 加倍退,原点激活信号是 beat。 十一、 把状态输出到 demo 机的输出上,更改下注视,方便看程序。把修改好的程序下载到 plc 中测试下,挡住正线位感应器时, plc 可以收到信号。执行找原命令时,原点信号可以收到, 但是零未激活信号并不能直接反应感应器的状态。如果想在调试设备的时候监控感应器状态,可默认 豹纹是行不通的。接下来让我们来看下如何解决这个问题。 二,添加自定义豹纹,获取限位信号。步骤一,打开四幅软件,添加自定义豹纹,打开 h 零 i p n 总线通信参数,修改 h 零三五的值,选择二,外部 d 状态,下载到驱动器内存。 步骤二,打开豹纹监控,查看信号四伏能否输出到豹纹,选择自定义豹纹, 挡住原点信号时,自定义报文的值是一,挡到正线位时,报文值是十六禁止的八十,对应 io 设置的第一和第八相对应报文字的 b 零和 b。 七、步骤三,在 plc 中添加自定义豹纹的引用点位。由于功能快,没有输出自定义豹纹的输出,需要在四幅对象中查看引用的豹纹地址是多少。 打开未分组的设备,找到四幅打开设备状态之前添加豹纹的时候, plc 自动分配了输入和输出地址,所以直接引用即可。自定义豹纹是最后一个字,对应的输入是 i 九幺。 之前添加豹纹的时候, plc 自动分配了输入和输出地址,所以直接引用即可。根据刚才私服设置的钉配置必退是零和七,对应 plc 的点位是 i 九十一点零和 i 九幺点七, 挡住感应器测试下效果,这个时候原点信号的状态是实时传输的。 三、总结,以上就是本次验证的结果。
