视波器的快速入门手持视波表是集万用表、视波器趋势图为一体的,使用的是锂电池,小巧轻便,方便携带。 我手里面这款是二十五兆的,单通道的是薄表,这边是万用表插口,这边是试播器插口,我们还有很多型号,包括有五十兆,一百兆,有双通道的都有的,供大家选择。 d s o 和 d m m 用于万用表和试播器功能切换。 是否表左边这一列是万用表的功能按键,电压,电流,电阻, 这边是万用表的插孔,还可以测二极管电容还有电流。 现在我们来连接一下试播器的功能,我们这边接的是试播器的一个标准的信号, 连接好之后大家可以看到这个波形,他是密密麻麻的,这时候我们就可以通过试播器的按键调整,如果你是新手的话,建议用这个 auto 快速自动测量,如果说想要调整的话,可以通过哎符格调整,还有水平时机调整来进行。把波形调成适合的一个 哎波形的一个大小来,我们把它展开展开,这是水平方向,水平方向展开波形缩小波形, 这个是我们的一个垂直垂直放大,垂直缩小的一个旋钮,然后波形我们想要的一个大小差不多,我们把位置挪下来一点,上下按键调整,然后现在波形是跳动的,是不是这时候我们可以按我们的一个触发按键,这是触发按键,在触发按键下我们可以选 选择边沿迈宽触发即可。如果你想要查看测量参数,可以按我们的一个测量参数按键,就可以看到我们所有的测量参数,大家可以看到现在我们这个波形它的一个频率是 e k 赫兹左右, 幅度的话是三百毫升左右。由于现在我们是诚实档,所以说我们可以在我们的一个 这里设置一个时辰,设置了时辰之后,大家可以看到我们的参数这里幅度变成了三幅,因为刚刚我们的探头这里弄的是时辰乘时, 然后呢我们的试播器我们给他设置的是乘一,所以说他进行了一个衰减,信号的衰减,大家在使用的时候必须要保证我们通道的一个衰 和我们探头的衰减是一样的,我们的一个信号的一个数值才是准确的。如果说这时候你你看我们这个他把波形挡住了,我们想一边测量一边看参数,怎么去设置呢?不想被他挡住,我们可以按这个测量参数的话,按一个定制参数, 按定制参数,然后将所有参数打开,打开了之后,比如说你想要读取频率,你就可以按我们的一个确认按键,然后你想读取他的一个幅度,按一个确认按键,然后再读取一个峰峰值吧,按确认,按了确认之后呢,我们就可以退出,退出, 退出了之后呢大家可以看到波形在这里显示,然后呢我们选择的一个定制参数在这里显示。现在频率是 e k, 幅度是我们的一个三十伏, 哎,幅度不对,因为刚刚我们选择的这个探头衰减比选择到了一千,应该选择十,因为我们的探头设置的是十,现在幅度就正确了,是三幅。是不是很简单,需要的直接点击视频下方链接,现在正在活动中。

嗨,一起来看看这种高级玩意儿。视波器,这是导固电子电路必不可少的工具。视波器是什么?有什么用?怎么用? 开始吧!这里是两台试播机,一台数字的,一台模拟的,但在这之前,我们得先看看这个万用表。万用表你应该很熟悉,他有测量电压、电流等等很多功能,万用两个字不是白来的, 我们可以把它调到直流电压模式,测量电池的电压度数是九点二三伏,没问题吧?但是如果电压是变化的呢? 想象一下,如果你要把万用表测量到的电压绘制成图, y 轴表示电压, x 轴表示时间。 比如这里是我们标记出的采样点,我们就说这里是一秒吧,万用表测量得到的电压就算是一点五伏。 现在如果我们能不停的每隔一秒记录一次读数,或者每秒记录十次十五次,这要看你的万用表的采样频率了,那么你会得到类似这样的效果。 你可能注意到,这有点像这台视波器上显示的正弦波,正是如此,这就是视波器的作用,它测量的就是电压,根据时间的变化。 如果把万用表连到这台可调电源上,不停的调节输出电压,可以看到万用表采集的电压也会随着时间改变, 但如果我拧的非常快,万用表就很难跟上了。这也正是万用表的局限性所在,他也没办法把变化的电压或者信号以图像的形式呈现出来。 为什么这很重要呢?因为基本上所有的现代电子电路都要处理快速信号,万用表是无法检测到这种快速的信号变化的,而我们的试播器则可以呈现出这种电压。对时间的变化,我们可以调整所谓的时机,让电压变化更清晰的呈现出来。 这里是固定的直流电压,一条直线看起来没什么意思,但如果我们调整电源的输出电压,呜,你看动起来了,这种波动相对来说还是挺慢的,释波器可以让 你看到变化速度非常快的波形。这里如果我们调整所谓的水平时机,它有各种时间单位的多种刻度,有秒、毫秒、微秒,甚至还有那秒,时机调的越大,这个点就动的越慢,跑到这了。 我们观看视波器呈现的波形时,主要参照的就是这些网格,可以看到这里可以调节每个区间表示多少电压,垂直区间表示电压水平,区间表示失机,因此这个也叫做垂直放大旋钮。单位是福特美区间, 如果我们现在把它拧到这里一档位,现在每个垂直区间就表示一伏特,如果这条线向上走一个区间,就表示电压增加了一伏水平时 机与之相似,单位是秒,每区间现在的档位是每区间零点五秒,你可以算算这个点经过每个区间是不是用了半秒,现在调到了零点一秒档位,所以扫过这十个区间需要花一秒的时间。 你应该也注意到了,这个点扫过屏幕之后就会从头开始,这是因为我们的屏幕宽度都是有限的,我们想要看到实时的波形,试播器就得像这样一遍遍的在这块屏幕上从头开始显示。 如果我们断开探头不输入任何电压,你看现在哪?在第二垂直区间底部,我们还能随意调整他的位置。我暂时先不讲他 有什么用,你知道这功能比较方便就行。好,这就是我们的参考线,也叫做机线,电压是零伏, 如果我们接上信号,他就会上升一格两格,每个区间是一伏,所以一伏二伏,你看多巧,我们这里输出的就是两伏。如果要分析一个电路, 我们就可以拿出试播器的探头,这一头加到接地点上,然后我们就能开始探测了。看看电路中的信号,如果只用万用表是看不到这些的, 试播器是通往另一个世界的窗口。你看我们探测到的这个信号,下面是机线,上面还能看到一些小点,每区间一幅, 数一数一二三四,大概四点五伏。我们这里看到的是数字信号,我们可以改变时机,调成每区间零点一毫秒, 也就是水平位置上这些区间的刻度。可以从这里看到两点之间的时差,一二三四五五个区间, 也就是说两个脉冲之间有零点五毫秒的时差,我们可以调整水平时机。放大这个波形,你看本来波形是这样的,但是放大之后你看没想到还有速度更快的信号隐藏其中,神奇吧! 只有用试播器,你才能看到这种电压对时间的变化,才能真正看到电路中这些信号的起伏。 他是设计电路排查故障时最重要的工具,甚至是你理解电路必不可少的设备,一旦学会用,你就很难离开他。基本上就是这样了,使搏器测量的就是电压,根据时间的变化就是这样,很简单, 现在我给模拟试播器和数字试播器接上同一个信号,数字试播器也是一样的电压与时间, 只不过他多了些比较方便实用的功能而已。不过他们之间有一个最重要的区别,数字是波气,可以把波形存储下来之后再分析,你可以让波形定住不动之后再分析或调试这个波形。 数字式拨器还有单次触发的功能,也就是能捕捉到只发生一次的信号,而模拟式 播器是捕捉不到这种信号的。如果我们用模拟试播器观察这个很慢的一赫兹信号,仔细看的话,可以看到一些光点经过的痕迹,因为屏幕上涂的有灵光材料,是灵光材料在发光,并不是有数据存储在试播器中, 所以你看到的只是当前随着时间变化的电压。同样的一赫兹信号输入到数字试播器中,看波形没丢,光点还在动,只要信号稳定,他就一直在这。当然你也可以按暂停键给他定住。 如果有个很快的事件只发生一次,模拟试播器就不行了,但数字试播器就可以设置成所谓的单次触发模式,按一下这个按钮,他就会整装待发,随时准备捕捉那个到来的信号。不过你得 先把触发参数设置好以后我们再讲,你看,触发了,这就是我们的事件,而且我们可以给他放大看看到底发生了什么。我发现这里还真有点意思, 刚才我打开了这个函数发声器,通过这个接头,这个三通接头输出信号。 这个波形挺特殊的,之前没有见过,要是用模拟试播器可就看不到了, 我们把试播器再次连接到可调电源上,然后设置成滚动模式, 我开始调整输出的电压,随便拧一拧,可以看到视波器绘制出了实时的电压变化。有点像那种老式的 油脂记录仪,比如地震仪,基本上都是绘制出随着时间变化的数据。我来回拧电源上的电位器旋钮来改变电压,试播器绘制出的波形也跟着变化,这种呈现方式和模拟试播器很不一样,不过也只是换个方式呈现变化的电压, 就好像屏幕会滚动一样,一直向这个方向滚动,而不是从头再来。 如果我把它断开,信号就没了,模拟式拨剂就什么也做不了。而数字式拨剂我们则可以按下暂停按钮继续分析这个信号, 即便断开,信号的输入也没有任何问题,我们可以继续 放大或者缩小,随意摆弄它,分析这个波形,这是一个非常有价值的功能,也是为什么要选择数字试播器而不是模拟试播器的原因之一。 而且现在的数字试播器可以自动测量各种参数,比如波鼓到波峰的电压,也就是波形的峰峰值电压, 这里还给出了电压平均值,还有频率等等各种各样的波形参数,上升时间、下降时间,这些你可能还不太熟悉, 反正各种测量数据让你对波形有更细致的了解。你还可以打开,比如光标,然后他就可以自动给你量出光标之间波形的时差,从这里到这里,不需要你自己在那眯着眼,张 这嘴,一个个熟了。总而言之,数字式波器几乎可以精准的测量一切。当然,我们的万用表也并非一无是处,他也能测量交流信号,这个波形电压从正到负交替变化,我们把它断开 在街上,你看频率一千赫兹的正弦波,当然万用表也能测,它可以给出这个焦变信号的均方跟电压,在一定的频率范围内都是准确的。 均方根电压一点七四伏没问题。试播器可以直接根据测量道的信号算出均方根电压一点七九伏,二者有些差异,但大差不差,都是测电压。不过万用 表的功能差不多也就如此了。如果你真想看到波形,你就得有一台试播器,眼见为实嘛,这只是个数字,但这个真的可以告诉你是什么情况。好希望你对试播器有了个基本了解, 他看起来挺复杂的,但真的很有用,他能让你对电路有更深的洞察。如果你要学习电路,想知道到底发生了什么,想好好玩一玩。试播器是必不可少的,但它的价格的确不便宜。 虽然是拨剂,看起来挺复杂,但本质上他只是测量电压相对时间的变化, 各种功能只是为了方便我们使用,只要熟悉一下,用起来就很轻松了。如果你是新手,完全不知道怎么用, 你倒过来倒过去,随便按着试试,也不知道这些按钮到底是干什么的。突然波形丢了,没关系,你可以按一下试播器上的自动按钮,很大概率,至少那个基本的波形会再次出现 出来了,你可以继续摆弄了。不过我还是建议你学一下它到底是怎么用的,亲自摸一摸,测一测,真正的用起来非常有价值的工具,对于排查电路故障来说更是不可或缺。

初学电子想要入手试播器,但不会使用头发,别担心,这期视频专门为新手小白打造,只需三分钟看完快速上手。试播器一般会有两通道或者四通道,今天我们面前的一台试播器,它是一个四通道的试播器,然后后面这个是他的触发通道,这个可以不用管, 今天我们只需要记住几个关键的按键,就可以学会简单的操作使用它这四个通道呢,它上面分别对应的这几个选你呢?上面这个标的速度一二三四,就代表它下面的四个通道,低通道分别就是对应这个低通道,它的这个通道开关 就是可以打开他之后呢,然后试播期下面就可以显示他他的机线,然后上面这个旋律呢,咱们通过这个可以调节他的机线机线的位置,然后下面这个旋律就是每隔代表的是多少毫,无清的 是一百毫伏,它就代表的是一百毫伏每格,然后现在可以看到它代表的是五百毫伏每格,这就是一个简单的通道这边的设计,你设置好通道之后呢,然后选择测量,在这测量,这里选择看一下下面一个添加测量,然后在这里可以选择 你需要测量的一些指标,比如说我待会要测一个频率,我可以把它选择到频率上面,然后再选择一个扶植, 然后关闭菜单,他的这个垂直挡住,他现在是五百毫升的格,然后我现在把他的巨线现在调下来, 给他加上一个探头的教练信号,就是他的方波,可以看到我现在加上方波之后,他这个波形不能稳定的出发上一个方波,我现在瞧一下他的这个触发, 可以看到我现在调到这个光线串门之后呢,他现在暂停一下,但是他这个方波依然不能完整的显示一个方波,我现在可以通过调节他的试机, 现在可以调节到他一个完整的方波。就是有的时候说,嗯,你调节他的这个触发旋律呢,你会发现他的这个波形一直触发不上,这里可能就是这个触发源没有选择到位,然后这边这个菜单呢,你在这里可以选择他的触发源, 现在的话咱们选择的是一通道上面,假如说我现在把它选择到这个通道三,可以看到这个步行是无论如何都是无法触发上的,我现在将它选择到通道一上面, 这个货型就刚好可以出发上。当然在这里你可以选择测量的时候,你可以选择他的其他纸,根据你的需要你可以选择他的周期或 或者是上上升时间,下降时间,我再给他添加波形的时候,大家心里大概要计算一下预计的这个输入电压的电压大概是多少,根据你输入电压大小的多少,你可以试试他的这个垂直档位, 比如说现在输入一个十伏的一个信号,但是他现在是五百号和每个这个迹象,他会冲出屏幕外面,他可能会烧坏石波系的通道。 再如果说我今天讲的这些所有的全部忘了的话,你就只需要记住一个按键,然后下载就行了,但你需要测试你的电压信号之前呢, 你先大概预判一下你要测的这个电压,然后根据这个电压你选择一下他的这个内哥所站的这个电压,然后你把他垂直档位调大一点,然后你预判一下你大概输入的信号,然后你把他的这个垂直档位调大,调大之后你给他接上信号, 我现在的波星啥样的我都不知道,然后我就用一下这个奥图赛的发现,就是自动已经把这个波星已经测评,因为自动已经触发好。设置好了,现在需要添加测量什么值,然后在这里 可以在这里可以选择你需要添加的一些测量的职业。本期视频就到这里,我们下期再见。

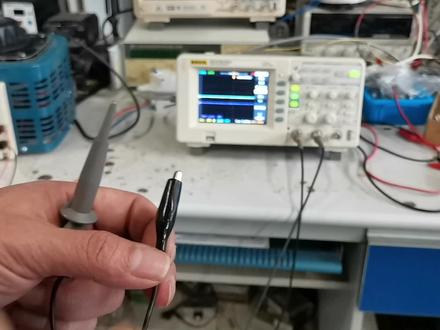

大家好,这里是安泰测试啊,今天和大家介绍一下试播器的入门基础使用,要使用试播器来测量我们的波形的话,那么是要使用工具的,那么这个工具呢,就是我们 石破器我用到了一个探头啊,首先呢我给大家介绍一下这个探头,这个是我们探头的一个接口啊,就接到石破器的,他是 b ac 的一个接头,那我给大家介绍一下,就是我们的这个鳄鱼夹, 这个呢是鳄鱼家是石波器这个探头用来接地的,那么他的这个地呢,其实是和我们石波器的地是接在一起的。 介绍到这的话,我给大家就是啊着重提一下这个使用过程中的一个问题,就是说有些同学呢可能会想,哎,我把这个鳄鱼家的呃这个地给他接到信号上行吗?啊 啊,这样的话,我可以测两个信号,测插分信号,可不可以呢?我告诉大家这样测是不可以的啊,因为这个鳄鱼胶呢是和他的石泊基的地接在一起的,那么如果我们用两个通道两个探头来测的话,如果你把两个鳄鱼胶都接到,同时接到两个信号, 因为他们是接到石锅器的地的,那么他们是工地的,这样的话就会造成啊,这个鳄鱼家的短接,那么会对我们这个所测量的这个信号造成一定的损坏,所以说大家千万要注意到这一点。 另一个呢就是我们的一个石破器的这个探头啊,首先的话,大家可以看到这是有一个挂钩的,我们可以把这个挂钩挂在到我们的背侧键上啊,背侧键的一个背侧点上,用来方便我们的一个测量,那么有些同学呢可能用的就是说,嗯,这种 pcb 的板子,那么上面 啊不太方便挂这个挂钩,那么呢我们就可以用啊,这个我们石墨烯可以把它取下来,大家可以看到这是一个探针,那么呢大家想哎, 那你这个探针你取下之后,这个鳄鱼夹对吧,有时候特别长对吧,不方便我这个接地怎么办,对不对?那么这时候呢,大家 可以其实是把这个阿姨家是可以取下来的啊,大家可以看到取下来啊,我们只需要接一个我们的接地弹簧就可以了啊,在这个地方套一个接地弹簧,那么其实也是可以代替我们的这个接地的作用的,也是可以的。 接下来呢给大家介绍一下如何使用试播器啊,测量一个简单的信号。首先呢在使用试播器测量信号之前呢,我们是要对啊,我们所使用的这个工具,也就是我们的探头来进行一个 长的较准,这样才才不会使我们被测信号啊,出现一些比如说我们测量事后过程中遇到的一些啊信号的一些基变,对吧变形,或者说一些其他一些我们并不是我们所认识的一些奇怪的波形啊, 以免为了测试的一个准确性,所以呢大家先对这个进行一个校准,接下来我给大家演示一下,首先把试播器,把试播器和我们的探头连在一起啊, 接下来呢就是用我们试播器自带的这个自检信号的啊,每一款试播器都是有这个的,大概都在这个位置啊,大家可以找一下,这是一个标准的一个自检信号,我们用探头把它接上, 接下来大家看到哎石波器上并没有波形出现,为什么呢?因为我们的这个通道其实没有打开的,我们按一下他啊,这个时候呢,我们按一下这个凹凸,那么大家可以看到这个波形啊, 在我们的试播器上其实是已经显示出来了,大家可以看到这个呢,我们的这个标准的自检信号是一个方波,但是大家看到他其实是有过充了,为什么会出现这种情况?就是因为我们探头的这个补偿没有调整好,所以会造成我们测量的这个信号出现了一定的机变。 接下来我给大家演示一下怎么调,那么我们的探头呢,其实是在这个位置是有一个啊补偿电容的,大家可以看到啊,大家可以看到这个位置就是调节我们探头的一个补偿电容,刚才那个界面就是有过充,大家看 可以通过这个位置来对探讨进行一个补偿的调节。接下来给大家看一下如何调节, 大家可以看到这个是我们的一个补偿探头的一个调节方位, 接下来呢我们通过啊旋转这个旋钮,大家可以看到这个波形是有变化的,那么呢我们把它调到一个正常方波的一个形状,这样子就可以了啊,这个的话就是我们经常会遇到的一种情况,那么这个就是我们一个探头的一个补偿的调节。
