大家好，今天的课程内容是全站已进行距离测量。首先我们需要了解什么是距离，比如我现在站的位置到旁边这个数两点间直线的一个长度就代表距离，那么距离如何来进行测量？我在上课的时候也经常问我的学员， 一般的回答就是用卷尺拉卷尺测量距离肯定是没有问题的，但是卷尺在测量的时候，如果说你的尺没有绷直， 或说尺子没有对好位置，或说尺上的刻度不小心看错了，那么距离测量就会出现误差。 所以今天我们来学习全站椅如何进行距离测量。接下来我们进行一个实操，我们使用棱镜模式测量现场 ab 两点间的距离，在我的身边有一个 a 点，在我的身后有一个 b 点，我们在 a 点加上全站椅， 在 b 点架设棱镜对中支架，通过棱镜模式来测量 a、 b 两点之间的距离。 关于权战仪如何架设，人镜对中支架如何架设，同学们不清楚的可以查看往期视频。 全站冷静已经在对应点位加持好了，现在我们进行实操。在实操之前，我们需要了解仪器为什么能够测量距离， 全站椅为什么能够测量距离，是因为在望远镜位置安装了一个测距模块，测距模块大家可以理解为 测距仪，也就是说全站仪里面安装了一个测距仪，这就是仪器能够测量距离的原因。接下来我们进行具体的实操。首先进行参数设置，参数设置分成三步，第一步设置 测量模式，第二步设置冷静长数。第三步打开双轴补上操作功能都放在信号键里面，点击信号键，点击模式，点击负一，点击确定，把合作目标就设置成冷静模式了，点击 f 三， 点击 f 一，把，我们使用棱镜常输的数字输到仪器里面，我现在用的是 top 康的棱镜进行距离测量，他的棱镜常输为负三时，现在我就把这个数字输到仪器里面， 输好之后点击 e、 n、 t 确定，点击返回，这样我们的棱镜长数就设置好了，这里需要大家注意，如果你使用不同品牌的棱镜，他的棱镜长数会不一样， 大家根据使用情况进行一个设置。接下来我们点击倾斜点击按，这个时候我们的双轴补偿就打开了，我们可以看到打开了之后，在这个位置有一个电子气泡 小点是处于电子气泡的中间，同时在他的旁边有两个数值，这个数值通常在十秒以内，补偿器就是 ok 的。当具体的仪器要进行具体的分析，这里我们不做讨论，完成参数测值之后就可以进行距离测量了，点击返回， 再次点击返回，回到我们的初始界面，找到侧击按键，三角形符号的按键，点击按键进入侧击功能，这个时候我们就照准门禁进行距离的测量，把镜头 保护盖取下来，同时测量的时候让长气泡这面正对我们，这样我们可以随时看仪器的状态，如果说发现气泡偏了，那么需要重新对中整瓶，加上好仪器之后再进行继续测量。现在我来快速照准我们的棱镜， 好已经照准好了，点击测量，这个时候我们的距离就出来了， s d 斜距三十八点六零六， h d 平距三十八点六零四， v d 高差 负的零点三八七。以上就是使用全站以冷静模式进行距离测量的操作内容的。在进行操作的时候有四点需要大家注意。第一点，我们通常说的侧距离指的是两点间的水平距离，在仪器上的显示为 h d 平距。 第二点，在测量距离的时候，你要知道你需要什么数据，有可能是平距，有可能是斜距，有可能是高差。第三点，距离的单位通常以你为单位，如果说单位不对的话，就需要到仪器上进行一个设置，现在我们到仪器上来进行设置， 在距离的界面， s d， h d、 v d 的最后面就有一个单位为米，如果说单位不对就要进行切换，我们点击 f 四切换到下一页，在 f 三的位置有个 m 和 f， m 指的是米， f 指的是，因此如果说 这个地方写的是 ft， 那么单位就会不对，我们来看一下，这样就不对了。所以在进行距离测量时候，首先要确定单位一定是正确的，不正确要进行一个切换，切换好了之后才能 进行距离测量。第四点，我们在测量的过程中，外面的地面他肯定是这样高低起伏不定的，为了让仪器能够看到我们的棱镜，棱镜的高度是需要调节的，我们来一起调节高度， 在对中杆的位置有一个按钮，按一下这个按钮，我们拉伸一下这个杆，能进的高度就会发生变化， 想要调到合适的高度，就根据实际的情况进行调节就可以了，这就是棱镜的高度，棱镜的高度对侧距有什么影响啊？在同一个位置，棱镜的高度对频距是没有影响的，也就说我现在在这个点位 用一米三或者说用一米五测的频距是一样的，但是他的斜距和高差数值会显示不一样。以上就是全在于使用冷静模式进行测量。 注意事项，在我们的工作中还会遇到这样一种场景，有的位置架不上棱镜，怎么进行距离测量？比如我身后面的这面墙，棱镜肯定是不能架在墙上的，那么这个时候怎么用仪器测量出仪器到墙的距离呢？我们就可以使用免棱镜模式进行距离测量，现在到仪器上进行操作， 使用免能镜测量模式测距之前，首先把仪器的测量模式设置成免能镜，点击信号键， 点击模式，在合作目标的界面数字键三旁边的无合作，实际上就代表免人机模式，按数字键三点击 ent 确定，这样我们的测量模式就设置好了。在仪器的显示屏上 显示的图标就代表点人机模式，我们退出信号键的功能 esc， 然后 校准待测点，点击测量， 这个时候你就测量出来了。 以上就是全站以使用能进模式。免能进模式如何测量距离？在工作中，大家根据实际的工作情况，选择对应的测量模式进行距离的测量。 到这里我们测距的内容已经结束了，但是有的同学肯定会好奇，仪器为什么能显示三个距离，因为在前面我们介绍在望远镜的位置安装了一个测距模块，按道理说应该显示一个距离才对。现在我们通过一个图纸来听一个说明，现在我画一条曲线，代表我们的原始地面线， 在地面上有 a、 b 两个点，我们把仪器架在 b 点，把棱镜 下载 a 点，使用冷静模式，直接都能够测量出 a、 b 两点间的距离。在 a 点的位置做一条向上的延长线， 在全站以望远镜的水平轴的方向做一条延长线，这两条延长线相交于 o 点，那么就构成了一个三角形。 在这条三角形里面我们知道了 a、 b 的一个长度，同时在使用仪器的过程中，我们得到了这个角度， 角度就代表数字角，不需要我们计算，是仪器在使用过程中自己会计算出来。就相当于是在这个三角形里面知道 a、 b 的一个长度，知道了一个夹角，我们就可以通过正弦公式、余弦公式、正确 公式得出 ao 的距离，得出 bo 的距离。这就是全站营为什么能够显示三个距离的原因。以上就是全站营距离测量的课程的全部内容了。

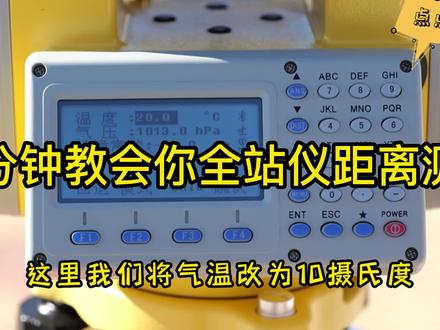

一分钟教会你全站于距离测量。假设我们要测量 ab 两点的水平距离，按照上节课的方法，我们将全站也安置在 a 点，对中整平开机，在 b 点安置棱镜并调平。 检查全站以参数设置是否正确。按新键进入设置。按右方向键将反射器改为棱镜。按 f 四键进入参数。重点检查棱镜长竖气温和大气压强。这里我们将气温改为十摄氏度。 按 f 四键确认。按两次 usc 键退出。设置调节望远镜，使十字司中心照准微点的棱镜中心。按 disd 键进入 距离测量模式。按 f 二键进行测距，记录侧的的平距三十二点零五九米。 调换全站椅与棱镜的位置，再次进行测量，记录侧的的平距三十二点零六厘米。经计算，本次距离测量的相对无差，仅为三万两千零六十分之一，测量精度非常高。

大家好，今天为大家带来一期全站仪的建站与坐标放样。我们知道坐标定位是全站仪最常用的基本功能，定位的前提是要先建立一套平面十字坐标系，也就是我们常说的建站。建站需要两个控制点， 假设已知点 a 和 b 为甲方给我们的控制点。假设 a 为侧站点，也就是我们仪器所架设的位置。 b 点为后视点，也就是我们棱镜所架设的位置。通过输入侧站点和后视点的坐标，仪器会自动计算出从 a 点到 b 点的方位角和距离。通过坐标反算，我们得到坐标 a、 b 的 方位角为四十五度，从而我们可以确定纵北方向。通过纵北方向和已知点坐标可以确定原点位置。此时我们的平面十字坐标系建立完成。建站完成之后，我们进入放样，假设我们需要放样点 c 点， c 的坐标为一二十，输入方向点坐标后，仪器会自动计算出 ac 的方位角和距离， 此时我们的方位角为九十度，距离是十九米。根据提示旋转仪器至方位角九十度方向 测量距离十九米，确定 c 点位置方向，完成下面开始实际操作，将仪器驾驶在控制点 a 上作为 为侧站点，开机按星号键按 f 四打开，对点 进行对中整平， 此时让跑杆人员将棱镜驾驶在控制点臂上作为后视点， 右键进入菜单 f 二，进入测量程序，选择坐标放样 f 一，这里我们 新建一个项目，起名零七零五，按确定键保存。 根据甲方提供的控制点，依次输入测站点和后视点。按 f 一输入测站点，输入点名 a， 按 f 四输入坐标， 不需要高层的情况下， z 坐标可以忽略，直接保存。确定 输入后视点，点名 b。 f 四输入坐标， 坐标输入完毕，按确定键，机器自动计算出 a 到 b 的方位角，此时我们照准冷静 瞄准棱镜后点击 f 四试，接着按试，进入后视检查， 按 f 三坐标进行坐标检查，按 f 二座叉查看后视点精度， 我们可以看到北坐标误差两毫米，东坐标误差零点七毫米，这个误差是在允许范围内的，如果误差较大，可能 是操作不当或控制点精度不够等原因造成的。下面开始方向输入方向，方向点坐标，点名 c。 f 四输入坐标， 仪器自动计算出测站点与放映目标的方位角和平距，我们点击继续 根据提示将角度差调为零度， 此时角度差调为零度。方向方向 已经确定，指挥跑杆人员向仪器指示方向前进大概十九米，瞄准棱镜后点击距离， 根据提示跑杆人员还需要再往前两米。 再次照准棱镜点击测量， 此时已经很接近方向点与方向，棱镜与方向点的距离只有十六公分了。 瞄准棱镜中心点击测量， 我们看到此时的误差只有一个毫，已经满足测量要求，方向完成。

大家好，今天我们学习全在于测量高层，在工作中我们经常会听到测高层，测高层，那么什么是高层呢？高层指的是海拔高度，也就说地面上某点到海拔零点的一个距离，比如我旁边的地面代表海拔零点，我的身高 就代表地面上的某个点，从我的头顶到地面上的一个距离就代表海拔高度，我们可以这样去理解它。接下来进行一个高层测量的实操， 在使用全站椅侧高速之前，我们需要知道全站椅和能进的高度，现在我们进行一个量取，仪器的高度指的是控制点到全站椅两侧坐标是横线的一个距离，现在我们进行量取， 我们把尺子的一侧放在控制点上，把仪器转到两个脚架中间的位置， 现在就读取这个横线对应着纸上的刻度，我们可以看到仪器的高度为一点四三二米，全在的高度已经通过卷尺量取好了。那么冷静的高度又如何获取呢？在对中杆的位置有个按钮，按下按钮 往上提下这个杆，会发现上面会有一些刻度，比如我现在手指的位置，这个恰好的这个毒素就是冷静的高度，这个位置刚好为一四五，那么冷静的高度为一点四五米。 现在移高和棱镜高度已经获取好了，现在我们使用全站仪测量出我后方架棱镜的一号点的高层，现在我们到仪器上进行操作， 在使用权在一侧高升之前，首先要进行参数设置，就是我们前面的视频介绍的棱镜模式， 能进长速以及双轴补偿的设置。关于这部分的内容，大家可以观看前面的视频，我们到特坐标的功能里面， 点击净高，输入冷静的高度一点四五，点击 ent， 确定，点击移高输入仪器的高度一点四三二，一点四三二，点击确定，点击车站输入架仪器这个点位控制点的高层。 仪器的点位的控制点为 a 点，它的高层为五百米。输好之后点击 e、 n、 t， 我们切换到带有测量的界面，点击测量 仪器上面出现的 z 值就是我们架能进点位的高层了。以上就是使用全站一侧高层的全部内容了。

大家好，今天我们是用全站仪测距的功能来检核工地上的平面空点是否正确，控制点是干活的基准点，只有控制点正确了，我们才能使用全站仪进行坐标测量 以及坐标方案的工作。接下来我们进行一个实操，实操内容一共分成三个步骤，一个步骤使用全站以测距的功能去测量出控制点间的实际距离。第二个步骤，通过坐标反算计算出控制点间的理论距离。第三个步骤，理论和实际进行对比，得出结论。现在我们进行一个实操， 现在我们进行第一步实操，测量出现场控制点 a、 b 的距离。我们提前把仪器和棱镜架在 a、 b 两点上了，现在到一切之端进行操作。 好，现在平距三十八点六零五就是控制点 a、 b 两点点的距离了。 现在我们进行第二步操作，我们使用带有坐标反算的软件来计算现场 a、 b 两点间的理论距离，找到带有坐标反算的软件，比如建工计算器，点击建工计算器， 点击公式计算，点击坐标分析，点击坐标正反算，点击坐标反算，输入控制点 a、 b 的坐标， 输好之后点击计算，在下方就会出现控制眼尖的理论距离为三十八点六零六米。 最后我们通过一个实际值和理论值进行对比，我们可以得出他们的误差大致在一个毫米以内， 一般在工程上误差在两到三个毫左右，坐标就相当精确了。当然具体的项目要进行具体分析，到这里我们全在于测距去符合平面空点的内容就全部结束了。

在实际的测量工程中，水准仪的距离是非常有限的，而全站仪呢正好能解决这个距离上面的问题。今天我们来分享全站仪的一个功能，高层传递，首先我们还是快速的把仪器整平， 机器调频以后呢就可以快速的建站，我们在建站里面点快速站三快速站，建站四号点，我们记住这个高层 快速的把它建站，因为我们现在仪器呢就跟在呃水准以下的位置点上也是一样的好，建完站以后呢，我们就要 找到高层传递这个功能，瞄准我们的后视点，我们给他一个后视点，点名，二十号点能进高速一米六，好，我们发现我们的高层是零点二五二，这个是我们的已知高层， 我们按下回车，好测量一下我们的后视点，按一下测量， 按下回车，这个时候呢高层，我们现在这个点的高层呢就被进入为零点零三七，这是更新过后的一个高层仪器高要数一点一点六米，然后按下更新测战，整个测战呢就高层就传递过来了，现在呢我们就只需要验证一下我们的后视点是不是我们所需要的高层点，我们按一下测量仪， 我们发现高层是零点二五二，正好是我们的椅子点，高层，好，这个时候传递过来以后呢，我们就能正常的去打标高， 全站椅打标高呢，它的精度完全是符合要求的，全站椅呢可以打两百米甚至三百米的，整个一个线路的一个高层，非常的快捷，因为水准仪呢最高呢只能看到八十米，所以比较快捷。高层传递好以后呢，我们就可以正常的进行超 标高打高层的一个测量，我们来模拟一下， 好，这边的高层就出来了，然后根据高层呢，我们也可以看到它的坡度，高层斜距、垂距高差都可以显示出来，比较的方便。今天的分享就到这边，我们下期见，拜拜。
