今天我们要修的这台机器是三星的 s c x 四三二幺面板,显示屏坏掉,不能正常显示, 这个问题相对好解决一些。更换显示屏或者更换面板总成,在这里我们选择的是更换面板总成, 眼下没有这个型号的配件,所以我们选择更换了一个 scx 四五二幺 f 的面板总成。 这个伴呢是 开机, 这台四三二幺的预热时间比较长, 测试一下能不能使用。好的,没有问题。嗯,毕竟不是配套的原厂件,所以四五二幺的数字件是不能使用的,因为四三二幺机器没有这个功能和插头, 显示屏显示没有问题。最后我们测试一下按键和打印功能都是没有问题的,这次维修完毕。
粉丝798获赞4216

这个三星四六二三 f 打印机,看打出来就这个情况,左侧这个地方发浅, 这边都正常。把吸管弄出来应该是左侧刮刀,估计得清理。左侧刮刀里面也不脏,难道激光器脏了吗? 先把屁股刮刀清理一下,如果不行就得擦激光器了。那就麻烦了。螺钉去掉, 这边有四个。那这边是不是也这边三个?三个给他去掉 啊?把它抽出来有没有?反正这头是圆的,这头是扁的,挨着 这个黄色的胶原塞,侧边端盖也给他去了。嗯,直接把刮刀拆了, 这是那个刮刀,他是个长方形的刀刃,这个地方还是打了个直角对折的,也没什么积碳,就是这个刀刃, 这个就是接触刺猬的地方,就这个面,这个面挺干净的, 没有什么积碳,不是这个地方的问题,还给他合上,那就有可能是激光器了,激光器的话就麻烦了。这个就是激光器, 很好找,看那玻璃条在哪个地方。这个地方下面就是一根玻璃条,就在这个地方, 我看着也不脏,又打了两张,还是左侧发钱。 把激光剂拆掉清理一下。激光剂在这个吸股上方,但是又不好去找了一份维度手册,四六二三 f 的维度手册我找不到,网上都搜不到。那我们就参考这个四五二幺四三二幺这个系列的,他大概结构是差不多的, 就参考了这个去拆激光扫描器,拆除之前应该拆除散描台,还有个中盖。好,我们看扫描组件怎么拆啊?把扫描台摘了之后,激光机 就在这个地方,他是用三颗螺钉固定的扫描组件的拆卸后盖,右盖,左盖,那就左右后中盖全部都得拆掉了,后盖他说后面有四个螺钉,把它卸掉,然后打开一个什么 卡井盖,前盖这个地方,把这个东西给它卸掉,这是前盖,右盖是前盖,后盖拆掉之后一颗紧固螺钉在这个地方直接卸掉就行了,左盖也是一颗紧箍螺钉,然后把它拆掉就行。好,我们现在开始拆, 把前盖、左盖、右盖、后盖都给他拆掉,先拆前盖,这个很简单, 纸盒再拿掉。 好,把这个卸掉,这个是最简单的,后盖螺钉在这个位置,一颗两颗,对面两颗,把它都给他拧掉。 后盖卡顶盖就这个东西,这还有一颗,这个是五颗,这唯有手册是四三二幺的,跟这个稍微有点差别,这是五颗螺钉,后盖的,拆下来就用纸包起来,这样就不会搞错, 这就掉了。好,接着拆左盖右盖,按那个维度,手册上这有螺钉,确实没有,直接撬了, 这样才看得清,后侧给他撬开,前面也给他撬开, 手机又掉了左边, 然后再敲后边,这就开了。这个扫描台怎么去维修手册啊?并没有说他这个卡扣在这个地方, 我们要把这部分给他掀掉,卡扣在这,这个卡扣,还有这边这个卡扣,我们看一下啊,这边在哪个位置? 在这这有一个右边, 右边就是这个,用手把它把它往前 先播一下就行, 再往前顶一下,好看一下,这个就开了,然后这边这个卡扣也是给他问一下,喏,这个就彻底开了,开了,把这个排线, 这边的排线给他拔掉,不然他会拽掉这一个,这三个也是这个,这个,还有这个从上面下来的排线都给他去了,然后就可以把扫描台摘掉, 好,可以了,扫描台不好锯,这就摘掉了, 很脏。这个就是中盖,他说的中盖就这块中盖有几颗螺钉,这里面有一颗,一颗,两颗,三颗,四颗, 把它掀掉,哎,这有一根线,这边有一根财线连着这个地方,把它拔掉, 把这个盘线拔掉,这不知道什么东西啊,这就摘掉了。哦,扬声器, 这就是激光器了,激光器的螺钉一颗,两颗,三颗, 我这就去掉了, 取掉,我们不管这个线,不管了,直接给他拆开,就在这上面拆,后面还有两个。好, 这盖子就打开了,看一下这个激光器,这个也不脏啊,看着用酒精棉直接去清洗, 这个多棱镜,六角棱镜,你也给他擦一下, 清理完毕给他盖上,全部是卡扣式的。 小朋友,你是否有 很多不好?为什么别人在那看漫画,我却在学画画?对着钢琴 再打一张测试页试一下, 已经恢复了,左侧非常清晰,就是激光器的原因。

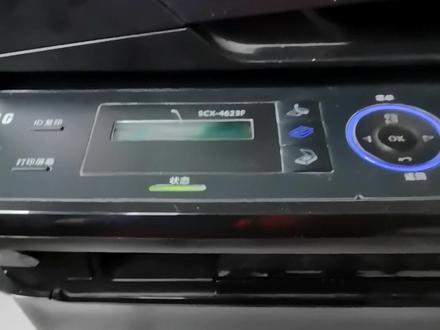

什么叫做歪打正着?三星四六二三 f 这个一体机出了一个故障 错误,仅零四杠零零二。本来这个是个故障机,想着拿它作为一个拆卸的案例,给大家讲一下三星一体机他的各个配件如何拆卸,都有什么作用。 万万没有想到各个配件的拆卸和功能讲完了,这个故障也竟然给解决了。 整个拆卸过程一共三十五分钟,经过剪辑压缩到二十五分钟左右,主要讲解了打印机的收稿器、操作面板、草苗头的拆卸,以及整个机架如何拆卸。还有 就是这个机器的激光器、搓齿轮、离合器、分页器,包括主板、高压板、电源板、电影组件如何拆卸。想学习修打印机的朋友可以点击屏幕左下方的小程序购买。

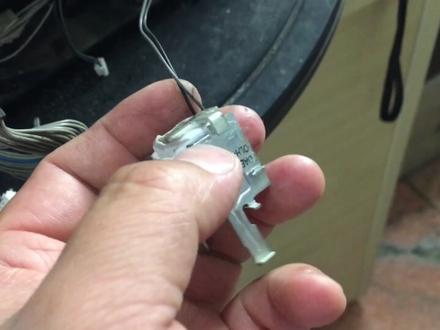

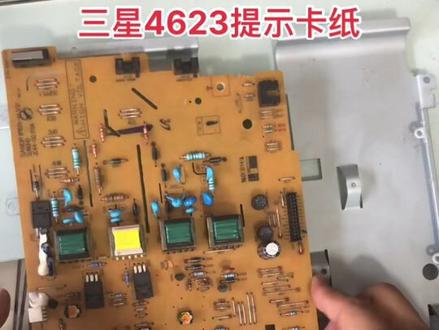

多张卡纸。算了,不修了,太麻烦了。三星四六二三 fh, 一看这个机器饱经沧桑。啊 呀,感觉是那么回事, 纸盘一卡纸,但是不上纸。 检查车主轮吧, 先断电。这个就是抽纸轮。这个轮我感觉应该不是轮的问题,看到没? 哎,一二三 单张可以出。哎呀, 多张禁止跟离合器应该是有关系的,我主要拆里边那个离合器, 原来这边有个黑色的一个东西,但是我实在是找不到胶带了,但是前面我没有放胶带,看能不能用吧,只要不粘连就行, 试试,不行再说。这个确实不好放啊。 确实不好放,其实这个安装的时候不需要拍照,好像线不会插错, 提示什么门没关,塞一下传感器。 我刚才换了一个格子格的吸股,这个吸股呢也不是特别常用,看一下打印效果,如果好的话就这样吧,太麻烦了。 效果看起来还行,已经安装好了,但是我感觉啊,这个打印机啊,整了半天,也就是整了一个凑合, 丑不丑?感觉问题太多了。卡纸,内部卡纸。


下面我就来给大家介绍一下工厂模式的一个设置具体方法,这个呢就是我们工厂模式的一个界面,必须使用红外的普通遥控器来进行工厂模式设置。红外遥控器呢分成两种,一种呢是用户家使用的普通遥控器,一种呢就是我们工厂定制的叫做工厂遥控器, 工厂遥控器按显示键和 factori 键就可以进入工厂模式,要退出的话呢,先需需要按一次 facteri 键,现在看到的是老化模式,再按一次 facteri 键就是完全退出工厂模式。好,那么我们现在先进入工厂模式。 首先我们看一下工厂模式的主菜单下有几个选项,第一项的是 oppo 心 oppo 心相,第二项的是 ctrl, 第三项是 double, 是 storessad, 是 wd 调节白平衡的高级设置。我们进入第一项 oppo 心选项, 先按确定键,大家呢可以看一下,第一个呢是 factory resit 项目,代表的是工厂复位。第二项呢是 type, 代表的呢是平餐选项。我们首先进 type 选项看一下, 看到满屏的都是型号别的一个参数,我们换完主板和屏以后呢,主板的参数和屏呢是要相互匹配的,我们在这里呢就要选择这个电新的电视屏相对应的一个屏参选项。 跟平相关的还有两个 model, swm model 和 bom model, swm model 呢是软件的型号, beom model 呢是资产的型号, bom 呢代表的是三星资产列表。 type 和摸的两个选项呢,我们在换屏以后,可能呢会出现屏的上下颠倒,左右反向,这时候呢我们就需要把 type 和摸的两个选项给设置过来,然后百分之九十以上的情况呢,通过这个设置呢可以正常我们错过几个是技术通告,都是 是关于凭资材和对应的 piper 和 mode 设置的方面的一个内容,大家呢可以去查一下相关的通告,并把这些通告呢下载好以后收集在手边。我们来看一下下面的 look set 选项,我们的电视呢都是全球项的,每个地区的菜单啊都是不同的,直接去 idtv 是中文简体的意思, m r t o 型。进这个选项以后,我们会发现页面有很多设置项,有几项呢是比较重要的, lang, go 一点, radiant, p n p language 这三项呢也是我们用来调整语言活别的。 我们的师傅在换了主板以后呢,先是调整一个 pose 的想会发现有时候语言呢没调过来,还是不是中中不是中文,那么我们就要在 m 二九和心里面把这三个项目一项一项调过来,都是把它设置成 china 或者 c h i 选项。除了上面这几项调整以外,还有一个项目的比较重要,我们把光标移动到第二列的 h v v v 选项,如果前面讲的平餐速度调整后呢,画面的上下颠倒没有设置过来,那么就要在这里调调整, 这个是行场边道,这个是关,这个是行边道。有时候有时候我们调整和画面是画面是真的,但自己还是反的,那么就要在这个项目里面进行调整。我们来看一下 ctrl 选项,这里面有几个项目是比较重要的一个呢是 adater, 首先呢进入 adata, adata 呢是需要设置成开才能进入下面的设置, 我们在遇到 hdmi 输入不是别或者是无图像有声音,或者呢是有图像无声音,第一步呢都是把 adit 打打成二,然后下面的水枪呢才是可选的一个状态 刷新,刷新的方法呢是在 a little right or 或者下面这项刷新后的状态呢,应该是出现一个色色色的一个中文,是成功的这么一个意思,如果刷新后还不行还不行的话,那么我们就要去检查硬件的部分。还有一些情况就是具体和平常是连着电视, 如果是先开机顶盒再开电视,机顶盒识别不到,但是反过来先看电视再开机顶盒就能识别到。这种情况下面我们一般是要也是要刷版本的,然后选择的时候呢,版本一定不要太高,因为越低的版本的它的兼容性越好,我们可以选择一点二或者一点三, 然后呢我们根据使用的情况选择端口,端口的选择呢,可以从 hdmi 一二三四一共有四个端口,端口的定义呢是根据你正在使用的接口来定义的。我们三星呢,从一四年推出四 k 型号以后,四 k 的画面分辨率呢达到幺二幺六零,然后外部设备,通常的设备呢,他的 最高收入分辨率也就幺零八零 p, 这里面就会造成一个信号相互不不兼容,不识别的一个问题,这种情况下需要人工重新刷新 etid, etid 的刷新呢,实际就是更新设备间的一个通讯协议,来保证设备间的一个正常通讯。 e d i d 的刷新结果呢,如果是 ok 啊,先是出现是个 cs, 再是 ok, 那就没有没有问题, stvs 太单相应 for 选项的设定,这里面有电视的一些基本设置,工程师在现场换制裁维修完成以后呢,我们要求是拍这个画面的,这个是型号序列号软件版本, 根据根据版本我们可以判定是否要进行升级。在下面是开机时间,这个是开机时间,是以分钟来计时的,这里有一个按照小时显选式的显示的开机时间,这里显示一百七十分钟,不到三小时就继承了两小时。还有一个重要的项目,设备是选项一叫 conty, 选项有 wdcont、 康特 aircontaicentwd 呢,代表的是主板上软件的报错技术,程序呢出现了问题。 aircot 呢,是主板上硬件的报错,代表主板上硬件部分之间的一个通讯电脑的软件,相当于大脑来指挥整整机的一个工作。 抛呃这一选项呢,代表的是电源板的一个诊断,如果这项的数值技术过高,那么需要更换电源板。目前电源板的主供电是十三伏五伏,然后放到主板上的换算成转换成三点三,一点三伏来保证主板的一个工作。这一项呢就是检测电源板的供电板。 如果 popier content 这个项目技术比较高,那需要更换电源版。如果这些这几个诊断项目都很多技术比较高,那么优先是考虑换主板的。下来我们看 rs, cont, rs 代表的是遥控器接收相关电路的故障技术,它诊断的是遥控指令从遥控接收 方到主芯片解码部分的一个出现的一个故障出现技术的如果出现,技术不能仅仅考虑主板,还有遥控接收版,遥控器等综合的原因都要考虑按一下 wifi, 这这这大家都应该明白,就是我们的无线网卡, bt 的就是我们蓝牙模块,开幕呢就是摄像头,我们现在电视型号呢,都是没有摄像头的,需要要需要装的话呢,都需要外字。 frc 属于主板的图像处理电路部分,早几年的 fr 是这个电路呢,是在替框板上的,目前的 fr 系都在这个电路呢,都在主板上的比较多。还有 fm 这个呢,是分散的一个报错技术,有分散的型号不是太多,也一共也就一两款, 如果出现报错,建议大家检查分散和分裂是否有异物脏物,具体的方法呢,是检测分散是否工作啊,然后清理灰尘或者油污,再或者呢就是跟分散来解决,这个几个呢 是记忆极限期相关的一个报错技术,极限期指的就是欧西河,或者我们叫他接线河。最后一项 smps, 这是跟电源版相关的一个报错技术,数字如果高就要更换电源版来解决 好了。伊亚康坦的这个项目比较重要啊,我们这部分内容都讲解完了,还有一个重要内容是 kist pack, 指的是电视机自带的内内部测试图片, 遇到图像类的不良,而非是声音不良的故障,比如说呢,就是比较常见的竖条故障,我们就可以通过这种诊断方式方式来快速的判断判定故障所在。 gala pattern 是主本主芯片发出的诊断信号, tikon 是 tikon 部分发出的诊断信号, f 啊系是目前主板上发出的比较多,我们从一六年 k 系列以后就没有提控板了啊,高端信号中高端是没有提控板,那么诊断是该的部分还是还是 f 阿西的部分,意义就不是太大啊,只需要诊断一个就可以,因为都是主板上的问题,那么没有提空板的电视。如果出现图像问题了以后,如果诊断这几个,开通里面的这几个项目以后 都是发现还是存在问题,特别我们要看 so c t con 这个项目,如果还是也是有问题,那么我们可以判定要通过换屏来解决问题。我们进 frc 看一下诊断的图像,这里有红白蓝画面和特定的测试图像,具体的我们就不一一细看啊。我们最后总结一下, 如果 test pattern 里面这些诊断项目都是相同的问题点,出现竖条横条,不管是有提框板还是没有提框板,都可以确定视频的问题啊。所有项目如果都有问题, 如果个别项目有问题,那么可以只要有一个项目正常,那么可以排除视频的问题。具体哪部分的故障啊?我们可以根据不同的那个测试信号代表的不同的测试部分来进一步的一个判定。
