割刀车凹圆弧怎么编程

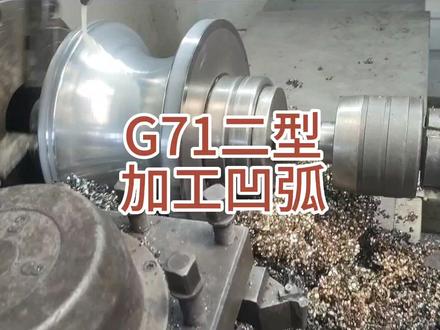

好，如何使用 g 七幺的二星啊，来加工这种凹槽类的零件啊，如何正确的去计算在编程时的加工参数啊？今天我们用 r 二的一个圆弧刀来进行 呃，这张图纸上的凹圆弧的一个编程。好，下面呢我们具体讲解一下他的编程的方法。 好，我们首先看一下这个图纸上的这个 r 十五呢，用我们的 r 二，也就是四个宽的这个圆弧刀进行加工式的 呃，尺寸的一个计算，首先呢我们的圆弧半径呢就等于，呃我们的这个十五减去啊，我们二二这个二啊，也就是十三，就是凹弧 剪刀具半径啊，我一会我们编程的时候呢要用到第二个呢，就是这个大径，大径呢等于呃，我们的这个弧的底部直径五十，加上两倍的一个圆弧半径啊，就等于七十六 啊，相当于就是底径加两个啊，十三毫米的这个半径，那么起点长度呢就等于啊五毫米 啊，加上两毫米等于七毫米，也就是说长度啊，五毫米加上刀尖的半径啊，两个毫米啊，因为我们的刀块呢是四， 我们是以刀具的中心啊，对 z 的零点，所以说呢，呃，加上刀宽的一半，那么终点长度呢就等于啊我这个 三十哎，二十五吗，就是三十，然后减去呃一个刀具的宽度四啊，这里就等于呢二十六。好，下面我们主要看一下程序 啊， t 零三零三三号刀是我们的呃，二二的圆弧刀 m 零三 s 四百五啊，是我们的转速 g 九九美转晋级 m 零八，冷却也打开 g 零 x 八三 i 是八十三 z 四啊，是我们加工时的一个定位， 那么这个加工呢，我们是用 g 七幺的二星来进行一个加工， g 七幺右一啊，我们的单边车道量一毫米 二零点五是我们的退刀啊，当然它是一个四十五度退刀。呃， g 七幺 p 一 q 二 u 零点二 w 零 f 零点二，这里的 p 一对 应 n 一， q 二呢，对应我们的 n 二 u 零点二是我们的 x 项的精车余量啊，这里留了啊，二十道 啊，也就是二十四 w 零啊，是我们长度方向的余量，这里没有留余量啊，是零。 f 零点二呢，是我们的一个晋级速度啊，每转向前移动零点二毫米， 那么 n 一啊，就是我们的初始段定位定位，因为我的外缘是八十，这里定位的八十 w 零啊，急需要的二型 n 一段必须有 w 零啊，这样他才能是一个二星的程序啊，就可以加工这种凹槽类的零件。好， g e z 负七啊，就是刚才我们算的这个 他的起点长度啊，是负七啊， x 七十六啊，就开始啊，移动到 x 七十六的一个位置。好， g 零二 x 七十六， w 负二十六是我们加工这个凹呼的一个程序啊，注意，这里的 w 负二十六呢，实际上是跟我们这个长度，刚才计算这个长度相对应， 二十三，二十三就是我们这个。呃，圆弧半径啊，十五减一个刀具的半径。 g 零一 x 八十啊，走到八十上的啊，稍微车长一点。 n 二是我们的一个退刀机器零啊，开始精加工啊， f 零点一五是我们的走道速度退 刀啊，然后呢，程序结束。那么呃，机器幺二型加工这种凹圆弧的效率还是比较高的啊，主要就是我们 n 一段需要有 w 零啊这样一个 呃语句才他才会执行二行。那么重点内容呢？是我们呃加工这个凹糊的时候，他的一个加工尺寸的一个计算方法。好，今天的视频呢就分享到这里啊，再见。

在呃日常的数控车加工呃过程中，呃机灵二，如何去正确的使用啊？也就说我们不加到件半径补偿，如何去编程？ 首先呢，今天我们用的刀具是二二零点四的一个桃型外圆刀片啊，我们的圆弧呢是凹圆弧啊，指令就是 g 零二啊，注意他是外圆凹弧 啊，那么大家都知道啊，凹圆户呢用 g 零二加工啊，凸圆户呢用 g 零三加工。当然我这里这里竖的是外圆的时候， 那么如果你加工的是内啊内凹圆弧和内凸圆弧，那么他的这个指令呢，正好是 呃相反的一个呃情况。那么首先如果不加刀尖半径补偿呢，我们需要进行一个计算啊，咱们咱们可以看一下这个图纸 啊，我们的长度呢，按照图纸上说呢，他是十六啊，那么实际编程的时候你就要计算一下，他就等于呃实际长度十六，减去刀尖的半径零点四，那么他就等于十五点六毫米。 第二个大镜啊，图纸上的大镜呢是呃六十四，实际呢，他是呃我们呃圆弧的起点直径三十二，加上啊我们的呃实际编程的长度十五点六，再加上十五点 点六，那么他就等于呢六十三点二毫米。那么圆弧的半径啊，就等于啊，我们圆弧的半径十六，减去刀下的半径零点四，那么他就等于十五点六。 好，下面我们看一下我编的一个参考程序，首先呢， g 九九呢，是每转晋级 m 零三 s 一千，主轴转速每分钟呢旋转一千转 t 零幺零幺就是我们的一号刀啊，桃形外圆呃二零点四，一个刀具 g 零 x 三十二 z 一是我们的一个初始定位， 也就是我们圆弧的起点是三十二呃， z 方向呢，我们定在一上，那么我们用记 零幺呢？呃逐渐走到 z 负零点四，原因呢是我们需要加一个呃偏移一个零点四的刀尖啊半径， 然后 g 零二 x 六十三点二啊，就是我们圆弧的大径 啊， z 负十六啊，是我们呃圆弧的长度，因为这里已经走到了负零点四，实际他就是十五点六 r 十五点六啊，就是我们实际呃算出来的那个 r 的数值，然后这里需要加一个退刀取消啊 g 零二的一个编程， g 零的一百五退刀 m 三零的程序结束。当然我在这里编的这个参考程序是我 们最后精加工一刀的这个程序，我们可以把这个这个程序呢套用在机器腰里啊，进行一个编程。 好朋友们，以上呢，就是咱们这个 g 零二指令不加刀尖半径补偿的一个编程方法啊，希望能帮助到啊我们新手啊小白， 好，今天的视频就分享到这里，再见。 记得点赞关注哦。

在数控车床中遇到这样的凹壶，我们怎么使用？勾股定理，那么 r 的平方加 b 的平方等于 c 的平方，直角的三角形，那么我们这样的题目呢，就是要构建直角三角形，那么我们以这个地方起点，零线垂线，那么这个地方呢是圆心 连线过来，那么我现在连的这条线呢，它是等于二十五的，然后这个点呢，到这个点之间呢，也是半截，也是二十五，然后我们要知道这一条， 那么这一条呢，四十减三十等于一半，所以这个地方是五，然后二十五减，这那么这条长应该是这个二十，然后用勾股定理，那么二十五的平方减去这个二十的平方，用 计算器算出来，开根号一下等于十五，那么这个地方总涨就是三十，你学会了吗？

大家好，我是长沙小游，今天玩动态粗车，直径五十五的毛胚车道外圆四十五，到底八毫米需要多长时间呢？现在我们就模拟来看一下。 好，现在程序速度模拟出来了，一分一十二秒，大家觉得这个成绩，这个速度怎么样？我记得我前两个月发了一条视频，现在有九万多的播放量了， 当时我是用圆用那个尖刀去单刀近一毫米，用七七幺二型去车，这个呃凹圆弧当时画的时间大概是三四分钟，加上外圆，但是这个弓箭没有这个画的大，那个只有 四十，然后车到十八好像是，然后花了三四分钟，然后这个比较大的他也单元户开超的，开速的话也只花了一分一十二秒。下次上机来给大家看一下。 大家觉得呃圆弧开粗用尖刀去车快一点呢还是用动态快一点呢？

老铁们好啊，好久没用这个方式录视频了，最近呢，很多老铁说叫我说一下这个 u 型潮怎样测的，怎样计算。今天呢，我有空就说一下。 首先我们来看这个图，我画的草图啊，就表示这个意思，不标准，这个总长六十， 这个外圆外径是一百，这个小径是六十，这里的阿尔二十， 这一段十个，这一段十个，那剩下这一段就四十个。 那像这种产品呢？这个做的方法也很多种，用的刀具也有很多种，哎，我们就说 用这个球刀给他做，首先我们看这里这个前提条件，条件道具是四毫米的球刀，我们用四毫米的球刀给他加工这个 u 型槽， 在不用这个刀尖半径补偿的情况下，把刀尖给他算进去，我们怎样给他加工呢？再不使用这个刀尖半径的情况下，我们把这个球刀给他带进去算，然后把每个坐标点给他算出来。看这里计算 以刀的中心点为零点，刀尖扳进圆弧式。两毫米 四毫米的球刀，以刀的中心点为零点，那么他的刀尖半径就是二毫米 产品圆弧半径为二十减二等于十八，阿尔等于十八， 这个产品的半径本来是二十二，二十嘛，然后二十减掉他的刀尖半径，圆弧两毫米，二十减二等于十八，二等于十八，那等于说程序你编的时候这里二十八了。 圆弧的起点为十加二等于十二，这一段十个， 加上两毫米的刀尖半径，圆弧两毫米，十加二等于十二，这是怎样的起点？圆弧的终点为五，十减二等于四十八，总长六 六十，减掉这一段十个，那等于五十，五十减二，减掉刀尖八斤两毫米嘛？五十减二等于四十八，这是哪项的终点坐标？ 以刀的中心点为零点的话，你这样给他抽的话，这一面要加上两毫米，这一面要减掉两毫米，因为他是以刀的中心点为零点， 圆弧大径为六十，加十八加十八等于九十六，这六十小径加十八。 刚才我们算了，这二二十，除掉刀尖半径两毫米等于十八，就加十八，再加一个十八，因为它是两面嘛， 所以说两个十八等于九十六，他 x 这样的， x 这样的，这个圆弧起点是九十六，九十六给他这样圆。 这个视频呢，我们掌握了他的计算方法，把这个坐标系给他计算出来，然后下一个视频来说一下程序。

看图经加工带有凹凸圆角的轮廓编程，从进到延伸点， a 加工到 j 点，对应的程序段分别是，支零快速定位到 a 点，支零幺加工到圆弧起点 g 零三，加工二五通元湖，再换 g 零幺加工直径四十部分到欧元湖起点换 g 零二加工二五欧元湖， 再用 g 零幺加工到直径六十位置，然后加工到这点， 再用支灵灵退刀到安全位置 m 三十结束加工，你学会了吗？视频下方有数控车编程自学教程，可以点进去看看，关注我，学习更多数控技能！

这个图太有用了，刚学数控车床编程的朋友赶紧收藏好，你以后一定会用到的！车道从右往左撤销的话， 这种凸起来的圆弧就用 g 零二指令编程，这种凹下去的圆弧就用 g 零三指令编程，不分前后刀架。觉得视频对你有用就赶紧点赞收藏，要不然一划走你就再也找不到了。

呃，大家好啊，有很多老铁啊，圆弧刀不会使用刀尖半径补偿，那么今天呢，我们给大家讲一下。呃，首先我们来看一下啊，这个圆弧的一个起点泥端面是十个毫米的 啊，然后圆弧的宽度呢是八毫米，说明是二四的，然后我们这边正好是一个半圆圆弧，那么我们来看一下这个程序和刀尖补偿如何使用 啊，那么我们刀尖补偿使用七四二，然后呢所有的尺寸都是按照图纸尺寸啊， z 十的一个定位，然后加工一个 r 四的一个圆弧 啊，由于我们是采用了四号刀进行加工的，所以呢刀尖半径是二的，所以在这边输入二二，然后补偿方向是 t 三，正常的一个对刀跟外援刀是一样的啊，通过这个加工路径我们可以发现，当我们正常对刀，用 g 四二 t 三来进行这个刀尖补偿 加工，这个圆弧槽是完全没有问题啊，那么同样的一个程序，我们把刀尖补偿号改成了一个 t 八，然后采用 z 项的一个圆心对刀，那我们来看一下程序有没有什么区别， 这个是我们 t 八 z 项以刀尖圆心进行对刀加工的路径，那么跟这个上一个 t 三路径是完全重合的， 所以呢，我们总结出，当我们以这个正常外圆刀 t 三的方式来进行对刀是完全没有问题的，那么如果说我们 z 项以圆形对刀，采用 t 八的方式来加工源头槽也是没有问题的。关注保洁不迷路，每天分享手工小知识，谢谢大家！

好，今天给大家分享这个广数九八零 t d b 这个系统呢，使用 g c 幺的二型来加工我们的端这个外缘上的这个凹的圆弧槽。首先今天我们选用的刀具呢，是两个 二二的啊，一个圆弧刀啊，我们采用啊，就是我们在机床上啊，这个普通的对刀的方法啊，就是我们的圆弧刀呢，接触到端面之后输入零，然后圆弧刀的这个 啊，圆弧的这个刀尖啊，切到外边之后啊，对 x 方向的竖直。好，下面重点讲解一下机器幺二型加工这个端面圆弧，这个加工这个外圆啊，凹圆弧的一个编程。首先呢，我们这个料呢是一百的料，这里定 到了一百零一， z f 二十四是我们的一个定位，因为我们的刀具呢，相当于 r 二的刀，是四个宽定定位到 z f 二十四。 g 七幺 u 零点五 是我们这个 x 方向的一个备车道量，相当于单边零点五毫米，直径呢每次进刀一毫米，而零点五是退刀，每次退刀也是一毫米。 g c 幺 p q 二啊，是我们 p 一对应 n 一， q 二呢对应 n 二是我们的一个初始程序段到中指程序段的段号，用零点三指的是 x 方向的经车余量， 留了零点三毫米，这注意这里呢是零点三，零点三呢，它是一个直径方向的余量啊， w 零点零呢，是我们长度方向余量不留 f 零点六是我们的一个走道速度。 那么大家注意 g 七二， g 七幺二型的第一段 n 一，它的定位必须有 w 零，否则呢为一型，这是重点内容， n 一后面的定位必须是有 w 零点零才才称得上是二型。 好，那么 g 零二后面是这个户的一个，呃，这这样的他走走这个凹户的一个形状， a 二是我们的一个退刀啊， m 零三 s 六百 g 七零 p q 二 f 零零一五是一个精车， g 零 s 一百五退刀， z 一百五啊，也是 z 项的退刀， 那么我们的程序重点内容就是我们的 n 一对儿需要加上 w 零，然后呢，我们使用的是 r 二的一个呃，原 相互刀。好，下面我们看这个刀具的一个实际的走道路线，我们点击自动机床锁辅助锁空运行，点击我们程序给他复位啊， 从头开始走啊，点一下，点击我们的设置按键，再次点击这里呢，输入 s 键啊，也就是我们程序的呃，一个小指针啊，然后我们点击循环启动。 好，现在 z 项呢正在定位。好，我们看这个 g 七幺二型使用 r 二刀进行这个编程的时候呢，它是相当于采用层层递进的方法对我们的外援凹弧呢进行一个加工 啊，加工的编程比较简练啊，特别适合我们。呃，手动编程当中啊，对二型的编程的一个啊，很好的一个利用。 好，现在呢他的这个外圆凹弧的基本形状呢已经出来了。好，最后进行一个精加工 啊，那么通过加工来看我们的程序呢是没有问题啊，希望今天的这个视频呢能帮助到啊，我们数控啊，初学者朋友啊，已达到我们 正确利用手工编程啊进行外圆凹糊的一个加工。好，今天的视频呢就分享到这里，好，再见。
