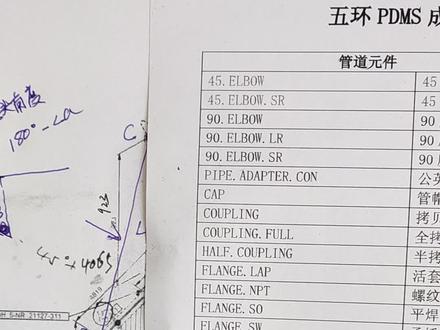

现在就说咱们在干管道时候啊,有很多图纸,它本身就是材料表里面啊,都是写一些英文啊,啥咱们就不好不好辨别啊? 你比如说现在,就就比如说我们,反正我习惯使用的就是这这张表,他很很少,他是把这些常用的都放到里面了,我现在给大家把它拍出来,对吧?就这个 一般常用的他都在这里比较常用的,尤其是你比如说那个管道,管道后面,哎,他写他,他写一个啥?写一个这个 无缝钢管,它只要写 p i p e, 就是管制的意思,然后后面跟 s m l s, 这就是代表无缝钢管,你看这很很详细的,拿这个一对就对出来,如果这管子后面再跟一个 p e 或者呢再跟一个 b e, 一般情况下,你像咱们那个 五零管啊,或者五零管往下的这些小管,包括八零的、幺零八的这些小小口径的,一般情况下他都是 pe, 就是瓶口。就他的意思就是说啊,这个管啊,这个管,咱们一般情况下供货的时候,对吧?就是这种情况,一般有的是啊,就打成这种破口了, 打成这种坡口了,将来两根管对接的时候,一般情况下这个坡口他是考虑的是能能用上,但他角度有时候和咱们不合适,就利用不上。那么这个坡口啊,你看他这如果写的是 b e 的话,那么就是这个管道供货的时候自带坡口,如果写的 p e 的话,他是平口,就是没有坡口。 就其他的,你,你遇见啥不会的吧?直接查就行,再查不到百度就出来了。这其实英文不可怕,咱哪个管工能记住啊?都记不住,就是遇到不会的去对就可以了。

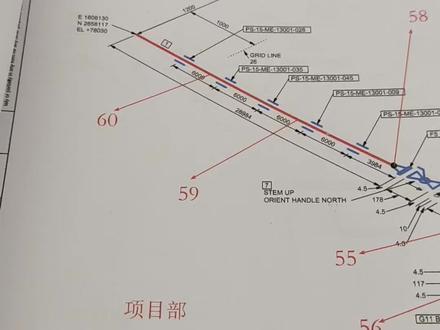

全场图纸讲解,我们今天来讲一下这个美标图纸啊,这是一个美标的,他这个方向指的是右上角,在右上角,他标的这块是一个 e 啊,这个是个 n, 他英文标还是这个地方啊,左边是 n, 这不是东南西北上下方向的,还是左边是北从下往上走上来之后呢,这块是一个二号,三号就是,这是一个九十度,这是个四十五度。看二号材料表,这是一个二, 然后三寸的四个九十度,弯头一点五倍的 a, 二三四材质啊,碳钢的。然后三号呢?还是三寸一个, 这是一个四十五度,弯头一点五倍 a 二三四的,这就是这个材料啊,这是美标的,他这全部都是英文,还是你知道多大啊,什么材质,多厚就行啊。然后对焊的 方向呢?上来之后他是朝北往东摆,然后再连接四十五度,再朝北再朝上。这个图是正标的啊,这是个坐标,这个要根据坐标去定位了啊,东西南北上下坐标去定位。 我这边叫网红啊,可以过来找我学习啊,咱这边有各种各样的图纸,大家都平面图,然后好多啊,全套的,这边都是啊,可以学习的,可以过来找我学啊,这边都是全套的图,全套国标美标相对应, 这是平面图,可以过来学习啊,最近有位置刚有毕业的走的啊,想学习的可以抓紧时间过来学习。四十五度,然后再朝北再向上啊,他这用法兰,两个法兰去对接的,这块也是用两个法兰连接的, 分解材料表就行,然后这块是幺六八,这是管中到管中的距离 主要方向稍微不一样的是这样,标的材料表是美标的管子,还是这个一号是管三寸的,然后这是管子,这是美标材质,这是个碳钢材质的后边三寸啊,这个材质学习管用的,双击加关注啊。
