吉利帝豪ev450防盗电路图怎么看

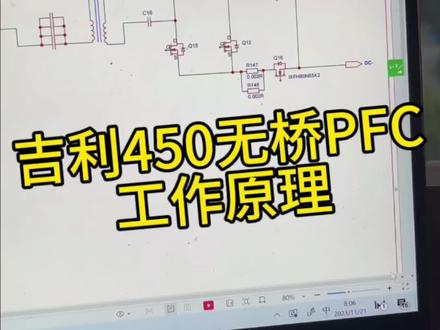

这是我们的一个吉利帝豪 e v 四五零的一个充电机的一个内部电路，我们来看啊，从这里进来的是一个交流电，火线，零线，地线，经过这个 emi 电路往前面走，这里呢就是一个 浮桥 pfc， 也叫图腾柱驱动的 pfc， 这里两个电杆，这里呢有四个长管，两个二极管，再往这边走，这里呢是一个绿波电容，三百一十伏左右和四百伏应该有， 那再往前面走了，这就是一个 llc 电路，四个 mosquit。 再往这边走就是我们的一个整流电路，整流电路通过四个 mosquit 对着导通形成一个整流输出，一个高压的一个自流电，那这里呢 有一个输出开关，这里一个整流的电杆。我们来看一下这个吴桥 pfc 图腾柱啊驱动的，我把放大点，这几个管经常容易坏，我们来看一下它的一个工作原理，首先当上阵下负的时候，电流会经过 这里，经过电杆再往下走科二导通，再过来 q 四，通过 q 四里面的提二机管回到五级，好， 当我这个 q 二断开的时候，这个电这里呢就消失了，这里消失了，因为这里有个电杆，他电流呢是不会不会刹车的，他电呢还会继续走，那么这个时候呢，他就只能 还有通过这个 qe 的提耳机管往这边走，给电容进行一个充电，再充电容回到这个负极，再经过 这个电容，会经过这个 q 四，回到这个负极，这个就是给电容充电的。然后这就是一个上正下负的这么一个过程，那我们来看一下，现在呢我们变成一个下正上负的这么一个过程， 那么下阵的电流就会这样走，走了，这里走不通了，只能经过这个 q 三， 这次呢 q 一会导通回到这个附近，当这个 q 一断开的时候， q 一会不断的断开，这个时候这条路就走不通了，就上了，因为这里有个电杆，电杆 l 幺三幺四都是电杆，这时候就只能往 电容这里充电下来，通过咱们的这个 q 四充电，这里这里走不通了，只有走这条路，这里走不通，走这里来给电充电， 再从这里 q 第二回到负极，或者从 q 二体二极管回到负极，这就是他的一个工作原理。

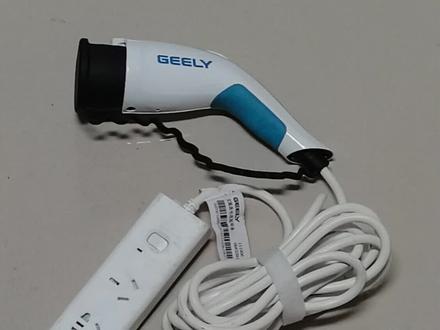

这是在车辆熄火状态下演示电动车放电功能，看一下吉利帝豪 ev 四五零的放电功能啊，总共分三步，第一步把门打开，然后把枪插上去， 这个蓝色的光圈就开始已经开始放电了，然后看一下这个直灯，现在呢就已经有电了，就很简单。然后当你不用之后吧，要拔的话是拔不下来的，要先解锁点一下这个车子的一个解锁的按键， 点一下就可以了，然后现在呢就已经可以拔下来了，就这样很简单。那为什么直接拔枪拔不下来呢？因为这有一个防盗的一个锁止按键，这个呢就是 是当你充电的时候，防止让别人拔枪，把你的枪呢就是拽走，是个防盗的。像这个呢就是需要解个锁才能把这个呃，解完锁之后直接一拔就下来了。

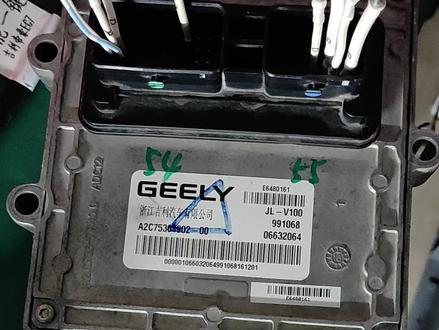

吉利帝豪 e v 三百啊，亏电导致防盗故障， i m 认证失败，搞定了啊，钥匙 ok， 来打开仪表， 双闪不闪啊？不爆防的故障， ok？
