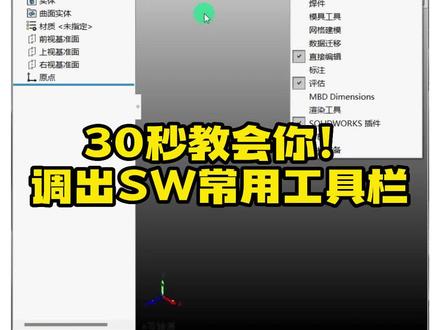

三十秒教会你调出 sw 常用工具栏!大家好,今天给大家讲解一下新手经常会遇到的怎么样调出钣金工具以及曲面工具 的工具栏呢?其实方法很简单,只需要将鼠标放到这下面的工具栏所在的位置,然后 右键在选项卡这个地方找到相应的模块,在其前面打勾就可以将其调出来。如果说用的是低版本的软件的话呢,可以直接在工具栏这里右键这里可以直接进行一个调入,这样一个小技巧就给大家分享到这里了。

还有一个事情一起给大家说一下啊,这几天总是有人问我,这个通用棒木生成了之后的里面的数量不正不正确,为什么呢?其实我觉得你可能是你对这个功能的使用方法不太理解啊, 这个通用曝光啊,他这个参数设置里边是本身是,他是没有数量统计这一项的,所以说呢,我们记住了属性这么一个功能,当然这个属性呢,不仅仅是可以用来统计数量啊,他可以统计任何任何属性的,呃, 这个参数都可以的,只是说这个数量呢是最常见的一种,那么他的数量呢,并不代表着这个零件在装备体里边的实际数量,比如说你这两个零件啊,这两个在装备体里面各一件的, 但是你帮我们读出来的时候呢,你读这个数数量的时候,读出来不一定是一件,是因为因为你这个属性里边他的数据是写写的不对的, 你看这个里边他根本就没有数量,没有数量的时候我们就默认一键,比如说我把这改成数量改成三键,那么你读出来之后呢,他就是三键,但你实际的装配题呢,他只有一个,所以说这时候呢,好多人就读错了,他就问我说为什么老是读不对呢?呃, 所以今天我给大家说一下啊,工具的制作原理呢,通常都是单元化的,他都是做一个非常小的功能,不会做一个很很完善的功能的,这样不功能越完善,他的通用性就越差。 那么如果我们想要快速准确的统计数量的话,那怎么办呢?这里有一个 自动统计数量,点开这些之后呢,你可以看到啊,这里有个配置,有个配置属性,你可以打勾,如果当前配置打上勾的话,他会把这个自动统计好的数量写到 当前这个配置啊,配置特定这个属性里边,如果自定义打勾了,他自定义属性,如果两个都打勾,那么他两个都会写上。所以说这里我统一个是统计零件,一个是统计子装问题, 通常统一的话是零件和子装都会统一的,所以我们这两个都打上就行。主线名称, 手艺名称呢,这个地方是做了一个比较灵活的设置啊,大多数人的手艺名称呢,都会叫做数量,但是我注意有一部分用户呢,他们 他他这个属性名称啊,不叫数量,他叫单号数量,或者叫加工数量。其实这里呢写什么呢,都是根据你自己的习惯来写的,你说我们这里就以加工数量为例,我们写个加工数量,我们写到自定义属性里面,这个可以不用写了,好,我们点一键执行, 统一完成。好。保存一下啊,这时候记得无论插件做了什么,你都要自己学会去保存,有时候插件是不会保存的,你这时候你打开看一下,他这里面就会有一个加工数量,数量是一件, 对吧?这个时候呢,这个一键才真实的代表了他的装配题里边的实际情况啊,这个这个家伙数量刚才是三键一键了,这时呢,比如说我们把它改, 我们每个再复制一个出来,这时候呢,你可以看到啊,这个隔板呢,它里边有两个,这个隔板加强了,它里边有三个,然后这时候呢,你再去点一下这个统一数量配置,我们不变还是原来的一键执行好,完成保存数据。 这时候呢,我们再去看这个数量里边可以看到啊,里边变成加工数量变成二,然后另外一个自然就变成三了。那么这时候呢,数量统计完全了,并且正确了。这时候你再去执行通用报目,然后点设置, 把这个属相,把这个属相的名称啊改成加工数量。好,这个时候呢,你再去点实际当前再去执行 好,现在你再来看他这个数量就正确了。所以用的时候呢,一定要一定要学会几个功能搭配着用,而不是想到一个功能完成所有的功能。


琴键工具批量工程图功能操作使用教程首先启动模型选取窗口,通过窗口上方的添加,当前时取目录时取文件、删除项目、清空列表五个按键,选择和调整需要出图的模型。 然后打开参数设置窗口,窗口中的每个选项详细的使用方法和含义请参考下面的 ppt 文档,视频中不再追述参数设置完成后,点击确定按键,等待执行完成即可。

我们这里讲讲这个 solox 快捷键的设置方法,我们知道这个快捷键,我们做软件的时候一定要用到快捷键,因为快捷键什么快捷键?就是两只手,左手,特别是左手,左手就可以协助右手一起弄, 一起来进行设计,这样的话会快很多,所以我们都要用这个快捷键。快捷键的话怎么设置?我给大家演示一下啊。设快捷键的时候呢,是要先键或者打开,比方我们现在打开随便打开一个零件,在这里打开一个零件之后,我们在这个地方,这里有个工具 工具,然后这里有一个自定义,这边有键盘,看吧键盘,比如说我们现在要设置快捷键,打开打开的快捷键,新建的快捷键,当他系统里有很多默认的这种快捷键,默认的快捷键我们可以改,想不改也可以不改,比如说我们 是我,呃,这边设置的快捷键就是我用了十几年的快捷键,比如说这关闭关闭,我这边设置的这个歌,这保存呢?保存我们一般的软件是用什么?这个保存是用 ctrl 加 s, 那我这边把它设置成 s, 为什么设成 s? 因为这 s 这个保存键在我们设计的时候经常会用到,那我们用用着按一个 s 就很快很方便嘛。这个另存是 ctrl 加 s, 像这些很多这个里边我们都可以进行,比如,比如说在 这个位置,你想,你想设这个快捷键,你在这里他之后点选,他之后直接按字母或者按数字,然后点确就可以了,这是快捷键的设置方法 啊。嗯,呃,也会提供这个我们的快捷键,快捷键的一些设置,设置设置包我们已经设置好的,直接导进去就可以了。 那比如说这里,这里这是我们的,那快捷键呢?各种各样的设置都有设置好,大家,然后咋就我这边用的这个快捷键,这快捷键,比如说 我们打开之后看到里面有这这些都是做成表格了,这里边呢是快捷键,这种快捷键设置并不是说你随意的设置,而是说怎么样方便你的左手,因为我们右手一般是握鼠标的吗?左手的话怎么方便怎么快捷,怎么怎么去设置?
