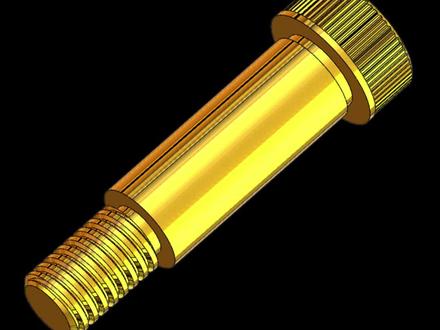

有粉丝叫教化一下这个模型,特别是罗牙特征不会做,这个很简单就搞定了。 点新建,选择一个话筒模板,确定,选择前四基准面草图,然后隐藏基准面, 点直线,从圆点开始画线,差不多形状都可以,最终像这样的草图,标注这条线长度四十五,这条线和这条线之间三,标注这条线长度为四,这条线长度一点二,这条线长度六点五, 这条线长度也是一点二,这条线长度零点五,这条线长度为七,这两条线之间为五,这条线和这条线之间一十三。最后像这样 草图,然后点特征,旋转参考轴,选这条线打勾,选择这一个面草图,点多边形,以圆点画一个多边形, 选择这条线,给水平约束点标注,标注这个圆,直径三点七五, 然后点特征,拉伸,切除深度给个三点七五,打勾,点倒角,长度给个零点六,选这条边打勾,再点倒角,长度给个零点八,选这条边打勾, 选择这一个面草图,点转化实体引用,选这条边打勾,退出草图,点曲线,螺旋曲线,选这一个草图逻辑和圈数逻辑给个一点四, 圈数给个九像这样的效果,然后打勾,选择上市基准面草图,点直线,像这样画几条线差不多形状都行,点终点线,以这个终点到上面线终点,画一条线, 选这条线,给数值约束,选这几条线,给对称约束,选这个点和螺旋线给穿透约束, 标注这两条线角度六十度,标注这条线零点二七,这条线长度零点四五。 最后像这样退出草图点扫描,切除轮廓,选这个草图路径,选择螺旋线,打勾螺牙特征就搞定了。隐藏螺旋线,选这一个面草图 点等距实体距离,给个零点一,选这个边线,勾选反向打勾,再点特征拉伸切除,从这里选择等距,给个零点七五点反向 深度,选完全贯穿,勾选反侧切除,然后打勾,选择这一个面草图点中点线,从圆点到上面画一条线,再点中点线,从这个线开始画几条这样的线, 选中这三条线,给对称约束,标注这个点到这条线为零点二,标注这条线长度零点一五,标注这条线和这条线角度九十。最后像这样的草图旋转一下模型,方便观看。点 点特征,拉伸切除方向不对点,反向完全贯穿,打勾,选中这步拉伸切除点圆周正列,参考方向,选这个面个数,给个六十个打勾, 最后隐藏基准特征,给模型一种外观颜色就搞定了。你学会了吗?关注老万主页,有更多精彩内容!
