凯克莱入门教学领托版的创建，哈喽大家好，咱们进行咱们今天的课程领条节点的一个创建，咱们之前已经把咱们的领条拉条都做好了，现在呢咱们进行一个节点的绘制好， 首先看这一图，咱们钢梁与领条连接是采用一个钢板和一个三点连接类，还有四个螺栓来进行连接，那么咱们就进行这个节点呢，一个创建好，咱们回到模型啊， 首先呢咱们要找到咱们要绘制领托板的一个位置，找到一个立面轴线进行一个应用确认，为什么要应用呢？ 就是咱们需要在线框模式下来进行一个绘图，再加上适度渗透，不要太深应用确认，找到咱们的领条，贴近咱们领条的外边进行一个泡面 破了以后，咱们就需要在这个位置来进行领托板的一个创建。首先激活咱们多边形板的命令双击， 看一下咱们那个板的形状，咱们的板是二百六高二百宽，厚度呢是八个厚，在节点上能看到啊，他是八个厚，那咱们看一下咱们领条是二百五的，对吧？咱们领条要离钢梁离开时的一个位置， 当时咱们在创建领条的时候已经进行了一个预留，那咱们上部呢，这个领条也要批领托高处使，因为车间加工的时候可能他们精确度不是很准，可能会导致咱们这个件有一些偏差，如果做成一瓶， 那个时候可能领托就高于咱们的领条了，等到后期上维护钢板的时候，可能就会有一些碰撞，所以说咱们要预留一个，上面也要预留一个石的缝， 下边预留十个缝，那相当于咱们这个板应该是二百五高，所以他这个节点是有问题的，咱们这个板就画成二百五，宽度二百，好。回到模型零点，名称是 p， 大写的 p 加上一个杠，他是零 零件，不是构件就没有构件号，名称就是领托板，领托板厚度是八个号，材质同主钢架三五五臂在位置的前面，应用确认 高度二五零，宽度二百。 中间结束，那这一块领头板就被穿进出来了， 看一下他的位置关系也是对的，他跟咱们的一员正好同款创建一个焊缝，先点梁再点板，好进行一个焊接。接下来呢 咱们就要画一个三角尖尖类，这个尖尖类呢咱们需要在立面找上来完成，咱们看下这个三角尖尖类啊，也是八个号，上面有个五十，下边有个一百，好，通过辅助线的命令 创建一个五十，下边呢创建一个一百，好，那这个时候就可以进行来绘制了，提供多边形命令， 因为咱上次的应用呢，就是八个号进行一个名称的修改，要加金版， 这回在试图的中间应用确认第一点，第二点，第三点，第四点，中间 一盒好，这个餐巾加巾类就也冲进出来了。同样的焊缝 创建好这两块板以后，还有就是咱们的螺栓进行这个螺栓的创建，它是四个 m 十六的螺栓孔呢，是十七，在咱们日常的工作当中，这个螺栓孔一般都要比螺栓大二， 所以说咱们这个创建的时候就要做成十八的孔，不要做成十七的，这样到时候可能车间生产有一些误差，也也可能 能进行一些调整，不至于到时候安装困难。他是普通螺栓，就是 c 级螺栓，等大家回到泡面上设置 工作平面，双击咱们的螺旋命令，找到十六的，十四的螺旋，十六的螺旋 c 级， 那大家呢没有 cg 螺栓裤的呢，就到群文件里边去下载，进行一个安装，容许误差是二，咱们需要创建的螺栓，就让螺栓显示出来，一定把垫片来进行一个勾选应用， 再一个就是他的一个距离高度方向，这个螺栓孔的距离咱们是可以进行来一个修改的，咱们可以保证 咱们领条的孔，这个领托板的孔跟咱们之前创建那个拉条的孔是相等的，咱们是在领条外边往里返了个五十，当时做领条的时候，那咱们现在呢在领托板呢 应该是四十，因为还有一个高出十的一个范围，就是上面是四十，下边呢到领条是五十，加上十底是六十、五十，六十是一百一，二百五的话是不是还剩一个一百四，那咱们中间的距离就是一百四，宽度方向是一百， 输入一个一百四，加上一个一百。应用确认，先点击咱们的板，再选中咱们的领条 中间结束给他一个方向，孔就被创建出来了。 画到这呢就出现了一个问题，就是咱们这个螺栓不能用成组，不能变成四个一组，因为咱们领条是单是这种对接， 中间是有缝隙的，咱们有很多同学把它做成整组以后，导致他只能拴这一个螺栓，只能栓到一个件上，导致这个件是穿不上的， 大家可以看一下，选中这个螺旋螺旋部件，他只一根领条亮了，到时候他只是领托有孔，但是领条另一侧领条没有孔，这是个错误的示范啊。咱们可以把这个变成一百，变成零， 就是一侧有进行一个移动，全中孔移动，他要往里侧移动一个距离移动多少呢？按零条边往回返一个五十， 这地方留个五十，这个地方呢也是五十，他 上下的位置关系，咱要保证这个螺栓要在咱们领条的均分的一个位置，千万不要做成偏心了，领托的眼可以是不聚众的，但是领条必须要做成聚众移动，移动一下， 按住 ctrl 我会反一个五十。好，那这个时候咱们的螺栓距离咱们的领条 就是正好的了，现在是一侧五十，一侧六十，那可能在计算的时候是有一个问题了，应该是一百五， 输入一百五再进行一个测量， 这边是四十，那这侧呢是六十，再移动一个十。好，他们呢是要跟咱们的 这个拉条的孔都是在一条线上，到时候咱们进行调图的时候就是比较方便了。好，对面还要有一组螺栓，可以进行一个镜像选择，像复制 镜像，进行一个镜像复制好，出现了这种情况就是没有镜像过来，那这个时候还需要咱们来进行手动的一个创建，先选择板，再选择 领条，中间结束，咱们是从这个领头板按住 ctrl， ctrl 键往里反一个五十，完了之后进行一个创建，位置关系呢，同样还要进行一个移动 五十，你也可以不移动，直接输入，这个起点都是可以的啊， 咱们现在讲课就是给大家讲一个方法，至于如何能快速，可能后期你在项目做多了，可能就有一些心得，你自己呢就会产生一些想法，能够快速的来进行完成。 螺栓部件是对的，螺栓部件正好都刷好了，那创建好了一个接点以后，咱们就可以选中他俩 进行一个复制，到立面图复制，选中咱们的基点进行一个粘贴， 把所有的领条都创建到咱们的领托 好，充电好以后，刚住上的这个探缝是不对的，这个大家一定要注意，有的时候你在复制的时候就忽略了这一点，你出图的时候他就在 他被焊到外边去了，而且钢柱上没有领托，所以这个时候一定要把这焊缝删掉，重新进行一个焊接，又焊到钢柱上， 这样才是对的。那看咱们那个三元以内已经出来了，对吧？那这个时候咱们要把它移动，移动到咱们的点上， 因为他宽出钢路以后，那可能会又不美观，而且还会有一些碰撞，所以一定要调整调整好，那这个时候可以把所有的领托全部选中， 全都选中进行一个复制，那这个时候咱们可以令到另外一个命令，另外一个命令就是选择性复制到另一个对象， 拿这个钢梁来作为一个参照物，选中钢梁，再选中这个梁。 好，那这个时候咱们屋面上的领条的节点就都创建好了，咱们的领托就都创建好了。 检查一下焊缝好，那么咱们领条结点，这个领托的创建咱们就讲到这，感谢大家学习，更多课程请关注我。

钢结构中连续领条的节点怎么做？这是两根 z 型领条，在这里需要去做一个领条节点，可以采用一号的系统，节点 做上去之后呢，他是展示了这种就是对接领条的啊，剪制领条的这种节点，那如何去把它调成这种连续领条的搭接状态呢？我们需要在这个节点里面去设置一些内容， 在螺栓这一栏将右侧的这个选项给他改掉，两个选项同时改掉，同时在这里去设置 两边的这个距离差，这是两个螺栓之间的距离差，假设设置一米二，这边呢设置五十，然后中心对齐，这里设置零，然后再去修改。那么 z 型搭接领条他就多出来了， 这个就是连续领条的一种做法。王老师钢结构推拿建模技巧分享，希望对初学者有所帮助。

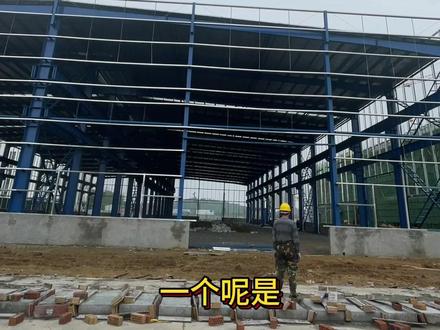

为什么这里的领条是一排排的呢？你看到这边的领条啊，他其实是粘墙的位置，这个横穿的领条啊，他板子就是一个竖装板，你看他的间距大概在一米二到一米五左右，这样的设置呢是比较合理的。走我们进去近距离看一下， 那个呢就是钢柱上的领托板，领条呢就是通过这个领托板和钢柱用螺栓连接起来的，那边竖着的一条一条的，他就是拉条， 拉条的作用呢一个是支撑拉住领条呢，使其成为一个整体，一个呢是调整领条的横平竖直墙板呢就是用这个螺丝打的这个领条上的，所以呢领条要安装的平直墙板呢才能更美观，这呢就是细节。
