初中物理油箱表做法

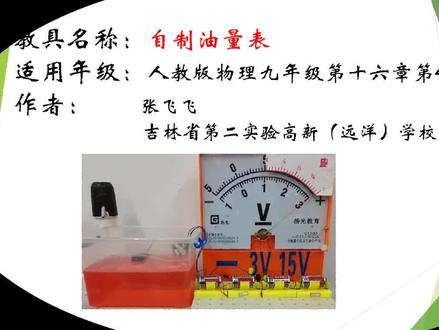

尊敬的各位评委老师，大家好，今天我带来的教具的名字叫自制油量表。 油量表是交通工具中测定油箱内油量多少的仪表。在人教版九年级物理课本中第十六章第四节变阻器的习题中涉及了油量表。 由于学生没有机会直观观察油量表的工作过程，在理解上有难度，所以我制作了学生容易观察的油量表模型。 在汽车油箱里有这样一个汽油泵，它的里面有一个油福子，是由一个福子和一个可变电阻构成。可变电阻有三个线头， 棕色和蓝色的两条线接入的是整个电阻器的组织。我们用万用表来测一下， 整个电阻器的组织约为三百二十一欧姆。 接下来我们把蓝色和黑色的线头接入，此时福子在最下面时，电阻至五十四欧姆。当福子向上运动，带动发片向上移动，接入组织会变大。当福子向下移动，接入的组织会减少。 怎样才能让油量减少时，电表次数减少呢？在这里我设计了 这样的一个实验装置，塑料箱来模拟。油箱上方我安装了一个可自动抽水的装置，下方安装了一个自动排水的排水管，把油浮子固定在油箱内， 油夫子和电路相连。用电压表的表盘来改装油量表的表盘。接下来我们看一下效果吧。 这是怎么做到的呢？我们来看一下原理图。将变阻器的整个组织连入电路中，也就是把棕色和蓝色的两个线头接入在电路中， 让电压表与变速器的蓝色和黑色的两个线头相连。这样当油量减少时，浮子带动滑片下移， 电压表所并连的电阻的组织在减少，但是变阻器整个组织都连入电阻中，滑片移动的时候，电路中的总电阻是不变的， 电压不变，所以电路中电流是不变的。根据欧姆定律得到 u 等于 ir， 当电流不变时，电压表所并联的。呃，这部分电阻的组织在减少时，电压表的次数会减少。 用电压表改装的油量表表盘就是均匀的。我在电压表上贴上标志油量多少的刻度就制成了油量表。我也可以演示加油时油量增加，电表质数变大。 以上就是我出险的设计，感谢各位评委老师的倾听！

大家看这个图，它是一个自动测定油箱内油面高度的装置，也就是油量表，露出来的是这些，这些呢是表内部的东西，油箱里多少油，这个表就只撕出来了， 比如说开车里边那个多少油啊，你这里面还有多少油了，该不该加油啊？这就只测出来了，原理是什么呢？大家看这个题干说的 r 一撇是定制电阻，他是不变的， r 是个滑动变速器，他的滑片是杠杆的一端，他不是一般的导线连着的，是杠杆的一端，可以看出支点就是这。那么接下来我们看一下他的原理是什么，从中找出正确答案。 当这个油变多的时候，页面上升的时候，杠杆是要这个固定点转动的，一个硬棒这端抬起，这 端肯定下落，这端一下落，接入电路中的电阻值就变小了，整个电路中电流就变大了，油量表的指针偏转的角度就大了， 就告诉我们油多了，这个油下降的时候，油标下落，带动这个杠杆向上移动，接入电路中的电阻变大了，电路中的电流就变小了，这个油量表的指针就向小的方向偏转了，这就告诉我们这里面油少了。 第一个油面升高 r 变大，油面升高 r 变大是不对的，我们刚才讲了，这是个支点，这是台，这肯定降，所以这个 a 不对，看 b， 油面升高 r 变小，这句话对油量表的指针偏转较大，对了，这个 b 是个答案，我们再看 c， 油面降低 一 r 变大，油面降低 r 变大，接入电路中这个变大，油量表的指针偏转较小， r 变大了，电压不变，电路中的电阻增大了，电流肯定减小，油量表的指针就偏小。 c 也是。答案，先看 d， 油面降低 r 变小，油面降低 r 变小是不可能的，油面降低，这个浮标 往下来，这个杆就往上翘，所以这个二是变大的，那这个地也不对。那么正确答案就是 b 和 c。 我是车老师，关注我，学好物理。
