creo未创建父项投影视图怎么处理

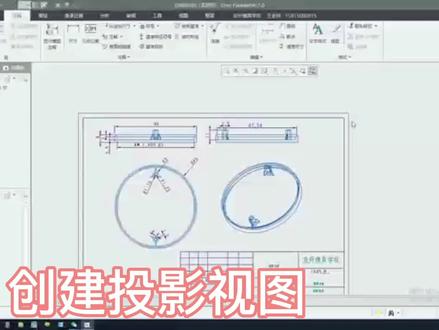

创建投影视图，也叫三视图，正式测试俯视看详细操作过程。新建绘图，使用默认模板确定 大小，选择 a 四、确定 普通仕途，选择要投影的产品图，打开无组合状态确定，在窗口空白的地方点一下左键 几何参考点基准平面参考一，前 friend f 三、参考二，上 cup f 二、选中第一个仕途，再点投影，仕途 就出现第二个仕途了。重复前面的步骤，就有第三个仕途了。普通仕途无组合状态确定，确定， 这样的投影仕途就完成了，但是要调整一下位置，对仕途点右键解锁，锁定仕途移动，把仕途调整到合适的位置。

我这个图的话是第一视角，然后我想把它改成一个第三视角，那不管我怎么去改，我改完之后，下次保存的时候，下次打开还是跳回第一视角，这是怎么回事啊？你是打开了之后，保存了之后，还是原来的那个图，是就不能变成第三视角，是吧？嗯，其实这个问题你漏了一个，漏了什么呢？然后我给你录一下这个东西。 这种问题呢？很多人他可能会从这个文件准备绘图，属于在工程图的页面呢，他会从这里直接去改他， 然后改完了之后呢？他就给他一个保存，是吧？比如说这个第一视角我改好了，改好之后呢？一用完了就保存，可能这次生效，但是下次软件重启一下，他又不生效了。 其实最好的办法是不要单独在这里改，在哪里改嘞？你就单独把它，把它这个图框啊，就找到你的这个图框位置，比如说这是我的图框位置到我 这个图框，比如我以这个位置图框找到这个，单独把这个图框打开，打开好了在空的页面里面干嘛嘞？文件准备或者说属性，然后把我们这个地方的详细信息打开更改一下，找到这个我们的这个 是视角，看到没有？这第几视角就这个配置文件，那么就可以把它这个配置文件干嘛嘞？你把它改过来，比如说改成第三视角，改了之后添加更改应用，然后再给它保存一次，保存哪里保存到我们你的这个配置的这个 dtl 这样的文件，双击它就可以了。 好，下次打开它就是生效的。好吧？那么大家如果说需要这些文件素材的这个配置，文件素材的啊，大家也可以呢，评论区扣个六六六好不好？

q 六、钣金工程图，主视图是展开图，左侧图与俯视图是折弯图，如何实现？我们先在三维模型中创建一个展开表示，以便在工程图中使用， 再利用绘图模板或者常规方法创建好工程图的三视图。双击左视图，把左视图的视图类型由投影改为常规。同样的方法，把俯视图的视图类型也改为常规。选中主视图，点击替换视图模型， 点打开，选择我们刚才创建的展开表示点，确定把它替换为展开表示，便实现了我们想要的效果。这个方法你学会了吗？我是刘志聪，关注我主页还有更多精彩内容哦！

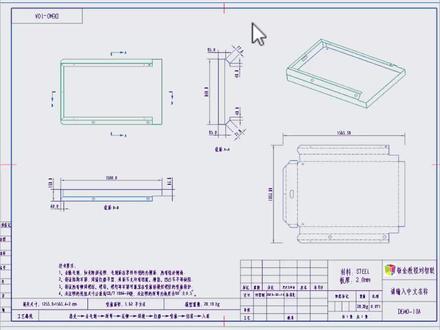

在克里欧钣金工程图的折弯 pose 图中，如何才能不显示这些投影线条？这些投影线条打印出来后，不便于生产人员查看折弯尺寸。我们可以双击视图切换到截面，把模型边可见性由总计更改为区域点确定，这样就不会显示这些多余的投影线条了。 如果更进一步的不想显示这些抛面线，我们可以选中他后点鼠标右键菜单中的撕出抛面线图，面就更加清晰明了了。如果要重新显示抛面线，可以双击抛面区域，点击这里的显示，并按鼠标中间确定即可。我是刘志聪，关注我，学习更多钣金设计加工知识！
