米家QEEX灯带驱动怎么添加

这个视频跟大家讲一下米家的低压灯带控制器，就单独控制器，他是怎么接线的？好，我们首先把包装给打开 啊，控制器可以这个看一下，控制器的这边是输入端，就是这边是微正微负。 好，我们看一下这边变压器也是威震，两个威震随便两，这两个就随便一个来接，这边的威震，这边的两个威减就随便哪个都接，这边其实就他的正负极，只要对应好接就可以了，但是千万不能接接反，这个接反容易烧控制器的， 这边是输出端，输出端是接灯带，我一会接着给大家看，然后再看这边一个，这边是一个二百二十伏 na 接零火线的，这个是灵动端口，如果用不到灵动端，灵动 的话这边可以不接，如果要用到灵动的话，这边就接上，我待会都会给演示一下。然后这边也准备了一个我店铺里面的灵动开关，然后给大家做展示。灵动开关也这边也给你讲一下他是什么样子的， 它外观呢？跟普通开关其实是差不多的，然后看一下普通开关按下去他不会回弹，灵动开关是按下去是自回弹的，他会自动回弹回来。那看一下。 好，这边先接一下，按普通的接法来接，就不接灵动开关好，这边呢准备了一根电源线，电源线先把这边的这个零火线变压器的零火线给接上 好，把零火线提上 好，这边就接好了，好盖起来，然后再把控制器接到变压器的这边，这边我准备了一根小短线，就方便接， 这个一般接直流电的话就是一红一黑，这样的话比较好辨辨识，就红色接正极，黑色接负极，就不管你们用什么颜色的线，只要不要接错了就行了。 好，接好了，这边好，看一下这边正极，这边负极好，然后再接控制器，这边控制控制器这边就是微正，负极，就对应着变压器的这边来接好，我们把它接上去， 这样把线塞进去就可以了。塞进去，然后直接把螺丝拧紧 好，螺丝拧紧好，拧紧之后，然后再看一下灯带的这边， 灯带的这边这个控制器里输出中间是正极，我们这个灯带呢，看一下这边的标识，就是说红色是正极，好，我们先把正极的线给他接上去，红色是正极，接上 好，这个两个负极的话，大家最开始接的时候，其实随意接也没关系，只要正极不要错就行了， 就如果接反的话，色纹是反的，如果色纹反的话，自己交换一下就可以了，就交换 y w 啊，接上去 啊，这个就是常规接法，常规接法其实就是这样一串的过来啊，然后我们通电连接米茄看一下哈，然后通电把插上，我们把电通上啊，通电之后灯就亮了， 好，亮了之后我们就可以直接来连接米家 a p p 进行操作好，点击右上角， 点击添加设备，这边就自动识别出来 v 二系列。好，我们等它连接连接成功，灯带是会闪烁的啊，好，闪烁了 好，点击完成，我们随便点一下啊，我们给他取个名字吧，取个测试灯带 好，下一步，下一步好，然后就进来了，进来之后点击关灯好，灯带再慢慢关，点击开灯，灯带再慢慢开，然后这边是调节亮度的， 然后这边下面是调节色温的啊，色温拉到最低，灯带亮了白光，说明我们接反了，然后拉到最高亮， 结果他掉了黄光，说明我们接反了，这个时候把电断掉，重新接一下就可以了。好，我们把电断掉，把电断掉。这边好，然后看一下这边的，就是把这两条色温线给他互相交换一下就可以了 啊，就交换一下。 好，交换了，然后我们再次再通电看一下啊，通电 好，通电之后灯灯亮了啊，然后我们再调节色温啊，三千 k 的时候亮黄光，六千四百 k 的时候亮了白光，说明我们接线也没问题的， 它拖到中间是中近光的，我们把亮调低一点，太亮了。好，这个是这个 a p p 的页面，这边看一下，如果你们需要联动的话，自己在这个智能场景里面进行创建好，看一下这边的， 他这边这个这一款是深度调光的版本，他是支持专业设置的，就是 缓起缓灭的时间都可以自己设置，最多是可以设置三十秒。好，我们三十秒看一下，就是开灯关灯都可以的啊。点击返回，这边是灵动开关，如果你们要灵动开关的话，就把它开起来，并且要把灵动线接上去。好， 这边我们先把电给他断掉，然后跟大家讲一下这个灵动开关怎么接好，把电直接拔掉 好，看一下，首先看一下这个要接灵动，灵动的话，就必须要把这个灵动线给它接起来， 我们先接一下，我这边随便找了一根细线，这个你们家里面随便什么线都可以，反正只要是电线就行的，不管粗细都可以的 啊。这边的这个是一个压线的，就是接的时候把它往下把，找个东西把它按下去，按下去之后线往里头一塞，松手，然后他就会自动卡住了。好，我们把它撕开了，不好，接好，这边就自动卡住了。好，我们再接这一个，把它按下去， 然后线往里头塞，松手他就自动就卡住了。好，这边两根线，这边的这个灵动线就是接到这 这个跟变压器的输入端零火线这边接到一起来，接的时候一定要注意千万不能接错，如果接错的话容易把控制器给烧了，我们先把这边把它脱开来。 好，就是这边的灵动线跟这个灵活线要接在一起，我这边呢就是要把灵动开关直接往这边接的，给大家看一下就是大概是怎么 接线的，所以这个我暂时先不不给他接上，我先把灵动开关线给他弄上去。好，这边灵动开关呢，我找了一根线来接好， 没有活性签字，没事我继续拍，我去找个钱。 呃，这边整，那就是用这几根电线来接一下吧。啊，拨一下线， 灵动开 关呢，这个背面总共是有三个点位，就是这边是 l， 这边是 l 二，这边是 l 一， l 一是不接的，我们就接 l， l 和 l 二好 看一下啊，我们先把这边的 l 和 l e 的线接上， 这边我用的线比较细，当然你们家里面的线可能比这个粗臂会好接一点，我这个只是做演示，所以用的线都比较细 啊，然后先接两根线，就方便看 拧一下，然后这边接 l 和 l 二，我们把 l 二的线给它接上去， 开关呢是串联在整个电路里面的。好，开关的两根线已经出来了。好，我们先把这边的线给他接一下， 我们先把这边的零线给他接上去哈，就是开关我们待会要串在这边， 本来这个线是直接接在这边的火线上面的啊，我们开关是要为了我要把它串联在上面，所以我这边我就不接在这了，我们看一下开关的两根线是引出来了啊， 然后把开关串联在电路里面，记住是串联啊，我们把它串联上去， 这个线呢是直接接这个的， 这边我用个快接头吧，省的我再找胶带来包了 啊，这种就接好了，看一下就是这个开关是串联在上火线上面的，其实串联在零线上面也没关系的，都是可以的，只是说我按照传统布线来说，是他是在火线上面的啊，看一下 这个就是完整的接灵动开关的一个接线。好，然后我们线目前通电，通电之后给大家看一下就是这个灵动开关的效果。好，把电通上 啊，通电了，通电之后，我们现在这边先控制一下正不正常，好，正常的啊，说明通电之后就会亮灯。好，我们看一下这个灵动开关， 弄开关就是如果你接上去之后，他是永远是通电的，但是你的手就是把开关按下去就是断电的状态，一松手他就是亮灯通电的状态，关下去按下去就是断电，松手就是亮 通电。好，现在我们灵动功能没有开启好，没灵动功能不开启的情况下，看一下是什么效果，按下去，放下后按下去放手，他不会关灯的。好，我们现在把这个控制器的灵动功能给他开起来。 好，这边找到一个灵动开关点进去，然后我们把这个灵动开关的选项给他打开。好，然后我们再来看一下按灵动开关的效果，按下去灭，按下去松手，再亮又亮，按下去又灭，哎，然后又亮灯。好， 这个的灵动开关的好处呢，就是如果你把你家里面的开关给他，用灵动开关给他替换掉，就是你用手动关掉之后，依然可以用手机或者是语音来把灯开起来。好，我们现在用手机来控制吧。好，点击开灯 之前是关的。好，点击开灯，然后再点击关灯啊，都是有效的啊，我们把它开起来。好，我们现在手机把它开起来了，我们再用玲珑开关把它关掉。好，按一下啊， 一弄开关，这样就可以把它关掉了，我们这边手在这个页面上面，他不刷新，返回一下，他就刷新了，就可以看到灯的状态。好，那下面现在是显示是关灯的状态。好，我们再把它开起来，开起 来之后这边 a p p 是实时刷新的。好，我们再把灯带关掉。好，我们就看到这边已经显示关灯的状态，所以灵动开关开关的时候是可以在 a p p 里面实时刷新状态的，就做联动的话也都比较好。好，我们给它 再开起来啊，再用灵动开关给它关掉啊，我们用灵动开关给它开起来啊，再用 a p p 把它关掉啊，都是可以的，这样的话就是灵动开关配合灵动控制器，它是最完美的一种方案，相对来说 好，结束，然后这个是双色的，接完了，然后我们跟大家讲一下这个单色灯带是怎么接的。单色灯带呢？他跟这个有点区别啊。好，我们先把电给他断掉， 就是我们先把这个双色温的灯的给他取下来， 先把双色纹的灯带给他取下来了，然后这边呢，这边是这个单色的灯带，单色灯带是只有两根线，然后这边是三个镜头。好，我们看一下是怎么接的 好。两根线这个标准的都是这样，红色正极、黑色负极和红色正极，我们先把红色正极的线给他接上去。 好，红色的正极接上去，然后我们再把黑色的负极，黑色的负极呢，就是到时候如果你们接单色等待黑一，记住了，一定 要把这个控制器上面的 w 和 y 两个腹肌把它短接起来，合并为一个腹肌来用。好，我们把它短接起来， 就是一旦短接起来之后，就是这个合并为一个腹肌接灯带的腹肌。好，我们把它合并起来了，然后一起 接灯带的负极。这个你们合并的时候，到时候找稍微细一点的线，不然不太好塞啊，我看一下就是这样的话就把它短接起来。 好，这样的话就短就起来了，然后我们通电看一下它的效果啊，电通上 好，现在灯已经亮了。呃，亮了，我们看一下 a p p 里面就是这个是之前灵动也是打开的状态哈，看一下也是正常的啊，我们看一下啊， 然后 app 进来之后，这边是正常可以调亮度好调亮度都是没问题的啊， 我们把亮度调低一点啊，然后这边看一下调色温是什么效果的调色温呢？这边色温值我们往中间拉啊，调色温的时候灯带就不会出现灭灯的情况了。有好多人接单色灯带，这边不短接，一一拉动色温的话 灯带就会灭掉，这样的话也比较尴尬，这样的话我们把它短接起来，就是防止灯带出现灭灯的情况啊，这个是比较好的。 好，我们关掉把电断掉，再看一下，再看一下这边的这个短接的线，就这边是黑色啊，正极接控制器的正极就把 w 和 y 找根线把它短接起来就可以了。

智能灯带连接米家系统详细教程，线条灯组成灯带变压器智能驱动，有些客户会搭配铝槽使用家里二百二十伏电源接变压器智能驱动灯带， 接好这些线路，通电开灯进行对码， 点击米家 app 右上角的加号，点击添加设备进去，自动识别到灯带，点进去连接， 这个时候灯具会闪烁，这是正在对码，对码成功后点击完成。现在到选房间，我们选客厅，点击下一步，把这个灯单命名好。客厅线条灯， 点击下一步，点击开始体验。可以手机进行开关灯具调光调色，调节亮度， 调节色温。 下期讲解智能射灯如何连接手机 app。

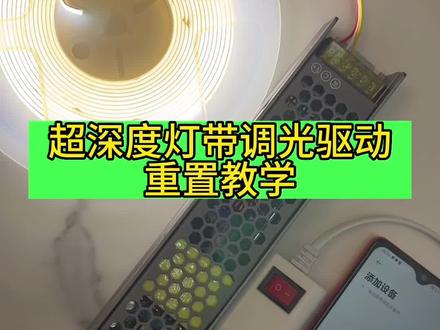

本期我们给大家演示一下米家灯带超声度调光驱动的重置过程，当我们在断电的情况下，把这个设备删除之后，我们再接入的话就需要重置，那么我们给大家讲一下我们怎么重置的？先给大家说个原理， 正常来说小米的模组是需要开关九次，这样子呢，他才能重新匹重新配对，但是由于我们这是电源一体的， 他在每次在你断电的时候，他还有一个电容放电这个过程，所以他需要几秒钟，那我们怎么重置呢？就是说我们在每次开关之后要等三秒才来进行第二次，怎么判断你当次这个重置是对的呢？就是 我们是超深度调光驱动术，每次起光的时候都是很缓慢的，如果你开关立马开，他是啪到最亮，这个说明就是一次失败的。 呃，失败的按开关，那这个时候呢，我们就要重新开关八次，然后我们来试一下，首先我们要在默认的关灯状态下，然后呢我们开灯，对吧？他是很缓的，然后我们来关灯，这个时候我们等三秒，一二三这样子 开灯。你你发现这样子的话，他是缓启动，说明档次是成功的，在关灯，比如瞬间开呢，只啪亮了一下，说明这次失败了，这时候我们就得关了重来，那我们就再重来一下，我们开灯 很缓，第一次对吧？我们关灯再等三秒，一二三，我们再开灯，这次说明成功了，现在是相当于第二次再来， 一直到第九次，第三次准备到第四次啊，下一次是 现在第四次，我们再关等三秒再开灯，现在第五次我们再关灯等三秒，一二三开，这是第六次， 再一二三啊，第七次，那么在一二三每次关的时候三，第八次，那么再开，再关啊，马上第九次，一二三， 这个时候我们就九次了，对吧？那我们来那就出来了，刚才已经出来了啊，我们再看添加设备，这样就出来，其实这个重置你只要知道原理就非常好用。

支持米家的低压灯带控制器接线与联网。第一部分接线，这是接线图，可以暂停视频截图保存，接下来进入接线教学，这个是低压灯带控制器电源， 这边两头是电源的输入端，是接家用二二零微电源的，我们最后再接找到另外一端，也就是电源输出端， 两个微正和两个微负，我们只需要一正一负，然后拧出来两条连接线，拿出我们的智能低压灯带控制器，找到他的输入端，可以看到他的输入端也有两组。 我们把电源引出来的两条线接到控制器的输入，要注意负极输出的连接线要接负极的输入端，正极输出线接正极输入端，我们再看一遍确认一下， 不然通电不能亮。 把两条连接线都对应的插好，就上紧螺丝。 接下来我们要接灵动开关到控制器上，没有灵动开关的可以用普通墙壁开关代替， 可以看到灵动开关都是火线，我们把蓝色这条接到控制器的火线输入端上，按住灰色的凸起按钮，把蓝线插入， 接着在控制器的零线输入端插上链接线，控制器的这条红色线和开关的红色线也是最后接二二零微电源的。 接着是把灯带接到灯带控制器输出端上，注意灯带的正极要接控制输出端的正极， 插好线就上紧螺丝，然后把两条控制色温的线也接上，如果 app 色温控制反了的话，就对待 要这两条线， 然后把之前没接好的四条线接上，二二零 v 接完全部线，我们就通电测试一下。接下来我们进入第二部分， 第二部分控制器联网，接下来我们要帮这个控制器联网。 第一步，先让灯带进入配网状态，反复开关八次，第九次亮灯，灯具就会闪烁几下，就说明进入配网状态了， 这时候灯带会闪烁几下就保持常亮，就说明已经进入配网状态。 然后打开米加 app， 点击右上角加号，选择添加设备，点击发现到的设备进行连接， 设备连接成功的时候，灯带会闪烁几下，选择灯具摆放的房间以及灯具名称，比如分为灯带 链接好就可以用 f 控制灯带了， 调亮度没有问题，色温也没有问题，如 如果色温反的话，就返回到第一部分，对掉灯带控制器输出端和灯带的色温链接线。第三部分，开启灵动功能，点击控制界面右上角三个点，进入设置，连续点击顶部设置字样， 直到弹出提示，开启开发者模式，然后就可以看到灵动开关选项，点击进入，开启灵动即可。

好，我们现在给大家演示一下米家的智能驱动，或者说是高压灯带，他怎么连接到米家 app 里面，首先给这个他通电 好，上电之后他就亮了。然后亮了之后呢，然后我们就进行配网操作。配网操作总共是开关八次，然后到第九次上电的时候，灯会闪烁。好，我们来实验一下， 一下，两下，三下， 四下，五下，六下，七下，八下。好，到第九次上电之 后，他会有一段的时间的延时，然后开始闪烁。这个时候呢就说明驱动已经进入了配网模式了。在这个时候呢，我们打开米家 app。 好，打开美嘉 app， 然后点击这个右上角的加号，点击添加设备，然后他会自动扫描到，然后点击点击，然后他就自动配网了。 好，配网成功都会享受提示。好，我们点完成。好，然后我们把它随便设置一个嘛，我们设置办公室。好， 然后点击下一步，下一步，下一步开始体验啊，点击同一。然后呢，现在灯是开着的，我们先点一下，点一下他才会提示啊，现在灯开着，我们把它关掉，点击关 灯好，再开灯。开灯好。现在我们进行调亮度操作，调亮度就是上下滑动，我们上下滑动。好，你上下滑动，灯就可以边亮边暗。这个是这个是，这个就是无极调光啊。 现在我们来调一下色温，调色温呢是左右滑动，我们现在往左滑动，往左滑动好，变成暖光好，然后我们又往右边滑动，慢慢的往右边滑动，然后这个时候就变成冷光。好，我们把灯关掉。 好了，这个就是配网操作好了，这会我们配网成功之后，就可以用小爱音箱来进行控制了。刚刚我们设置的是办公室灯，我们现在来演示一下。小爱同学在把办公室灯打开。 小爱同学在把办公室灯的色温调到四千， 座位已经调到四千了哦。小爱同学哎，把办公室的灯调到最二最爱啊，注意保护用眼哦。小爱同学哎，把办公室的灯调到最亮 最亮啊，避免直视强光哦。小爱同学哎，把办公室的灯的亮度调到十， 好的亮度调到十啦，好用！小爱同学大概就这样控制的。
