salad work 有四种会制圆弧的工具,圆心起终点画弧工具、切线弧工具、闪点圆弧工具和直线工具。现在分别演示这四种工具的使用方法。一、通过圆心 起终点花弧工具绘制圆弧。先选择此工具窄合适位置,单击确定圆心,然后移动鼠标确定圆弧的半径。 单击确定圆弧的起点,再移动鼠标确定圆弧的长度和方向, 单击完成圆弧的绘制。二、通过切线弧工具绘制圆弧线以绘制直线的 斜线弧为例,选择斜线弧工具,在直线的端点上单击,沿斜线方向移动,形成斜线弧,展合适位置,单击完成斜线弧的绘制。另外一种是通过斜线弧工具绘制直线的发线弧。 先在直线的一个端点上单机延后沿垂直方向移动,在合适位置单机完成发线弧的绘制。当绘制切线弧的时候,突然想改为发线弧, 此时可将鼠标一回端点, 再沿垂直方向移动, 即将前线湖 改为发现弧。 同理,当绘制法线弧时,想改为切线弧,可将鼠标再一回端点,然后沿切线弧方向移动鼠标, 完成前线虎的绘制。 三、 通过三点圆弧工具绘制圆弧的方法选择三点圆弧工具展合式位置单集,确定圆弧的起点,然后移动鼠标, 再确定圆弧的终点,最后移动鼠标确定圆弧的半径和方向, 单机完成三点圆弧的绘制。 四、通过直线工具绘制圆弧的方法仍然以绘制直线的切线弧为例,选择直线工具, 在直线的端点上单机,然后移动鼠标,出现一条直线的预览,再将鼠标移回端点,再移动鼠标, 此时即出现切线弧的预览载合式位置,单击完成切线弧的绘制。

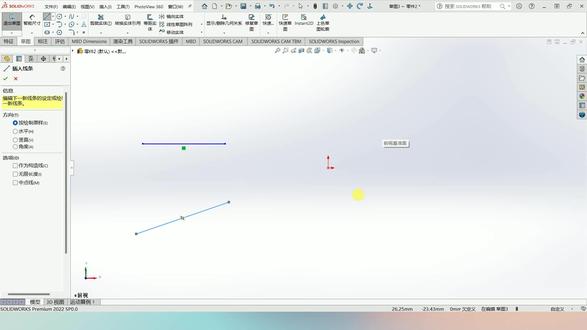

咱们说一个小技巧,在 sladewalks 里绘制直线,如何绘制完直线以后马上变成圆弧,这样咱们鼠标先离开这个点,然后回来再碰一下这点,他就变成了一个和他相亲的圆弧, 哎,这样下来就可以了,这样的话这个圆弧和这个直线也是相切关系啊,也是相切关系, 把这相亲关系露出来了,这个这个没有相切的话,你可以再定义一下他就是相亲关系,然后定义一下这个三条线是一个水平关系啊。咱们再来一遍啊,先画一条直线, 第一个点,第二个点,然后鼠标离开,然后再回去碰一下这个点,哎,就变成这个圆弧了,这圆弧 是和第一条线是相切的,然后第二条线呢?不一定相切,你可以是斜的,你回来以后可以再选中这两个线,添加相切关系啊。

这一节我们创建屏幕上所示的组合题模型,这个组合体是切割型的组合体,它由正方体切除四分之一圆柱,然后再切一角。 我们首先生成正方体的模型,单击右视基准面,单击草图绘制。 这次我们利用边角矩形画一个矩形, 然后标注尺寸,让矩形成为正方形,也可以为矩形两边添加相等结合关系,成为正方形。我们标注尺寸, 然后拉伸, 拉伸深度肯定是三十五,这就是正方体等轴测,然后切除 smd 圆柱,单击这个面,单击草图绘制,单击正视欲。 首先利用圆心其中的画弧画四分之一圆弧, 然后使用直线命令或者直线 pro 尺寸 等轴测显示 拉伸切除深度二十五, 这是切出四分之一圆柱,切一角,单击这个面,单击草丛绘制,单击正视欲。这次我们练习一下 转化实体应用,我们单击这条边线,按下 ctrl 键,单击圆弧,单击这条边线,然后单击转化实体应用, 三条线出现,然后我们再画一条直线 y 这个直线标准尺寸, 然后裁剪实体,把这一部分裁剪掉,把这一部分裁剪掉,等轴测显示拉伸切除 十毫米, 这就是这个组合贴的模型。
