TLV9352运放振荡电路怎么设计

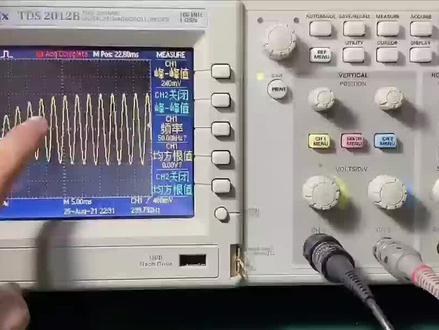

大家好，这个视频呢，我们来介绍运放通过这个字机震荡产生正旋波的这个电路。 咱们看这个电路呢，和前面我们所讲的运放电路呢，有着本质的区别。 在这个运算放大器的铜像端呢，他引入了这个啊 c 这个构成的这个带通滤波器，也就是我们常说的水平网络。这个电路呢，主要有两部分构成，咱们先看第一部分，就是这部分， 这部分呢就是刚刚我们所说的这个选民网络，也是运放的这个正反馈网络，他呢决定着未来咱们这个电路产生政权波的频率，这个频率呢，一般他等于 f 零等于 二拍背的啊 c 分之一。你要说这个这个电路产生的正圆波的频率呢，是和这个二和这个 c 的值有关系的。图上咱们看啊，这个 c 一和 c 二呢，这是一样的，都是十那发的啊二和啊一组织一样，都是五十 k 的。 这个电路呢，一般可以用来产生一照，合资以下的证券博都是可以的。第二部分呢，就是这一个稳定扶植的这个网络，就是也就是运放的复返会网络， 他呢主要有这个电位器，也就是一个反馈电阻 r f 和这两只返相并联的二极管。特别值得我们注意的是，这两个二极管呢，主要充当一个非线性网络， 什么意思呢？就是当留过耳机果的电流增大时，由于耳机果的组织呢是减小的，反之呢，他的组织是增大的，有一个自动调节的过程，从而达到稳定输出正旋波扶植的目的。 根据我们铜像比例，云吞放大电路的这个放大倍数，我们知道 au 呢，它是等于一加二 f 比上个二二一，这地方二 f 呢，也就是这个电位器 未来如果说这个扶植不好或者政权波不稳定的话，咱们可以通过调节这个电阻的组织来这个调整它。另外呢我们把这一个二极管第一和第二的内组呢也考虑进去，也就是二二，第二二第就是第一和第二的内组，然后二三呢就 这个阿三，通过这个实际，实际这个分析和实验，我们得出来一个结论，就是这个电路呢，要想起震和这个是扶植平衡，那么这个电这个放大倍数 au 呢必须要大于等于这个三， 咱们看他的基本原理，基本原理就是呢在运放的这个铜像端就是三号角这个位置，如果说有一个非常小的信号，这个信号呢可以使电路的内部造成 经过这个铜像比例运算放大之后，在这个输入端他就会有一个放大后的信号，这个信号呢通过这个阿 c 串明联返回网络，反右返回到输入端，返回到输入 端之后，由于他正反馈，然后呢再进行放大，然后再反馈，再反馈，然后又加在这个优酸放大器的这个铜像端， 从而如此反复的去放大这个信号。最后呢通过这一个稳夫网络，有这个网络 把他的扶植呢稳定在特定的范围内，从而产生这个正旋波的目的，这个呢就是他大概的工作原理。下面呢咱们这个打开仿真器看一看他的效果 好打开之后呢，咱们这个试播器 a 通道是在这个运放的输入端连接的，哎，现在咱们看这个波形啊，他好像不是正旋波，这个时候呢，咱们就可以调整这个电位器，咱们看一看啊，让他达到这个稳服的目的， 咱看一看啊，调整他，继续调整他，调整他，咱们再看啊，再调整 好，现在呢就是一个标准的正旋波了，我们看这个正旋波啊，咱们的测量，测量他的福值，他的峰值大概就是十幅， 他的这个周期和频率，咱看他频率啊，频率啊，频率就是这个位置的这个时间轴的点减去这个位置的，然后倒数，大概咱们通过计算的是三百一十八，三百一十八啊， 和咱们计算的几乎是一模一样的啊，就是通过二拍乘以这二二，再乘以四分之一计算出来这个波形，计算这个计算出来这个这个呃，频率和咱们在这 这个直播间测量到的几乎是一模一样的啊，计算的是三百一十八，而实际我们测的大概是三百，也就是几乎是一模一样的啊，所以说这个电路呢还是非常有利用价值的。这个电路呢他还有一个非常好的名字，也就是我们 教科书上所说的啊， c 文式电桥震荡器，有兴趣的话，咱们大家呢可以搭建一个进行这个反复的这去练习，从而达到这个学学习的目的。好，非常感谢咱们大家的观看。

大家可以看到，呃，上电的瞬间，他是一个很小的扶直，在这里劳动，就是说大家好，今天来和大家分享一下运放自激震荡产生震前波的这个电路 大，大家可以看到这个视频中的就是这个电路图，他和我们之前说的这个运算放大电路的最大的区别就是在运算放大器的铜像端引入了这个 rc 构成的一个带通离合器，也就是我们常说的这个选屏网络。 这个电动的话主要包含两个部分，第一个部分就是我们刚刚说的这个选屏网络，他决定着我们输出正前波的这个频率，输出正前波的频率 f 零的话是等于二二 二排 rc 分之一是由这个 rc 决定的，一般我们通过这个电路产生一兆赫兹以下的正线波都是 ok 的。呃，然后的话就是这个稳伏网网络，他是在运算方向器的反 反向端，它主要包含这个电阻和这两个二极管。嗯，特别注意的是，这两个二极管主要是充当一个飞线型的环节，也就是这个二极管，当他的流过他的电流增大时，嗯，他的动态电阻是减小的，反之是增大的，从来从而控达到我们 稳定这个输出正前方的这个扶直的这个目的。呃，这个根据我们同向比例运算放大电路的这个放大的放大倍数的这个 等于一加 r f 加二 d 除以二一，这个二 d 的话就是我们二极管的这个动态电阻啊，我们这个电路的起震和扶直平衡条件是要这个放大倍数大于等于一的。 下面说一下这个基本的原理，就是假如在运算放大器的同向单有一个非常小的信号，经过这个同向比例运算放大电路之后，再反再输出单会有一个放大的信号，然后经过我们 这个选平网络选出一个，选出这个 f 零的这个信号啊来右加的这个铜像比例运算方式放在七的正向端，从而如此反复的去放在这个信号，最后通过我们这个稳符网络，把他的福值稳定在一个呃特定的范围啊， 从而达到我们一个产生这个正前部的目的。今天我们来通过这组实验的这个参数，我们来实际的测量一下这个啊运放刺激震荡产生正前部的这个电路。 大家好，下面的话我们来实测一下这个运防的刺激震荡的这个产生那个震险波的那个波形。 呃，首先呢我们那个跟实验店都一样，那个选平网络那里电阻和电容分别是五十千欧和呃十拉法，下面我们来看一下上电瞬间这个 个呃刺激震荡孕方的这个刺激震荡的他那个波形是什么样的啊？现在我试播器设置了触发，是一个 单次出发，下面我来上电对实验电路进行上电，大家可以看到呃上电的瞬间他是一个很小的复制在这里劳动，就是说他有一个正反规在里面，跟我之前说的那里还有一个正反规在哪里面慢慢的啊，后面的复制就是区域稳定的，这就是通过后面的那个稳符的那个 啊复反馈的那一条那进行控制的，大家可以看一下这个的话还是比较比较玩，比较能够说明这个 啊，自己正当的这个产生过程的，他是从小小的信号有个小的信号，然后一直正向，正向反馈，正向反馈啊，然后再去一个比较稳定的这个辅指， 下面我们来看一下这个啊，现在就是稳定之后的，稳定之后的这个波形，他的峰峰值的话大概是八点一伏， 然后的话频率是三百赫兹左右，和我们通过 f 等于二排 r c 分之一算出的的三百多赫兹的话，其实差不多，因为我们用电容电阻的话，他参数是存在差异的。呃，这个这个频率和扶植的话，扶植的话好像是 这个福字的话，好像不太好计算出来，只是说，呃，我们起真的条件是要要求那个 那个副反馈那里的争议要大于等于三的。大家可以看到现在我那个选屏网络那里，那个 rc 就是一个带通滤波器那里，呃，那个 r 还是五十五十千哦， c 的 话我现在是一百批法，大家可以看到。呃，现在这个频率变成了二十七 k 赫兹啊，分分值的话也会相应的减小，因为这个，呃 那个选屏网络那里也会影响到他的这个反馈的这个电压，导致最后稳定的电压也会。之前是十纳法的时候是八点多伏吗？现在成三点八八，三点八几伏了啊，这个也是有影响的， 然后的话频率大家可以看一下，大大概就是十纳法到一百匹法大概是一百倍吗？三百之前是三百赫兹，到这里的二十七赫兹大概也是 一百倍的样子吗？这个也是可以对应上来的。呃，所以说大家如果要呃改变这个输出正弦波的，就是运放资金正当输出的这个正弦波的频率的话，可以调整我们的那个 啊， lc 那里的值，大家都可以去尝试一下，这个平均也是可以改变的，这个和我们理论计算的也是差的也不大的。 嗯，大家可以看到现在这个测量的这个波形是我去掉了，就是反馈环路那个二极管，那里的 二极管就是没现在没有那个那两个二极管了，并且我把那个反馈电阻二 f 呃调整成从一点八 k 调整成两 k 了，因为他的起正条件是要放的倍数大于等于三，呃大，大家可以看到现在是起正还是正常的，但是说就是说这个频率的话也是 啊，三百合十左右，但就是说这个峰峰值变得比较大啊，到二十多伏了，之前是有二极管的时候是八点多伏吗？并且负半轴出现了这个失真就是饱和了。 呃，所以说我们这个副反规环洞那里加上那个二极管，就是说我们书本上说的是非现金环节是非常有必要的，可以用来稳定他的这个符值，在一定的范围不会出现这种失真的情况。
