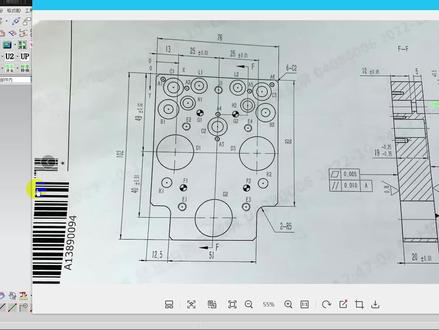

哈喽，大家好，我是浩军老师，每天分享一个 u g 小技巧，那么今天有位同学在问老师，他说老师我想将这个视图转成二 d 视图，并且啊将这个角我们要做出一个剖视图出来， 那么呢像这个啊要求我们应该怎么样达到呢？在游击里面啊，要进行一个怎么样的操作呢？那么我们就今天正式开始来学习， 首先我们需要将它转换成二 d 的一个属性，对不对？二 d 的图源，那么在 u g 中将三维的模型导成二 d 在哪里呢？在我们的启动下选择制图的模式，选择制图， ok， 选择制图之后我们选择新建图纸页啊，新建图纸页模板呢，你可以选择定制尺寸，比如说我选择标准尺寸，我可以选 选择 a 四指，对不对啊？ a 四指一比一的嘛？然后呢我们选择第三视角啊，选择视图创建向导，点击确定，这个时候啊我们就会得到一个创导，这个因为之前用过的，你可以选择什么重置命令啊？重置命令我们重新来设置。 第一步，你现在看到的时候，这个时候是他非常大的一个比例啊，这个比例是不对的，那么呢，我们在选项这个位置选择将是自动改成手动将自动缩放啊，取消掉，把比例呢改成一比一啊，这个时候就是我们实物一比一的大小 选择，把隐藏线改成虚线，那么这样子背面的虚线啊都能看得到。像这种情况之后，我们就选择什么方向，方向就是我们要判定我们需要以哪个仕途为主，仕途，比如说我们是以这个仕途，还 是说啊，以这个视图对不对？前视图啊，俯视图，后视图，这个呢，就在于你自己定义啊，我们的一个主视图， 比如说我以这个视图啊，俯视图为主视图的话，我们再选择什么？布局？选择布局，这个时候我们会选择什么？一个边啊，我选择这个方向啊，一个右视图啊，一个前视图，这个是仰视图啊，我们需要三个方向，对不对啊？点击完成， 这个时候我们就初步的得到了一个什么，得到他一个，哎，就是我们讲的一个二 d 属性的，对不对？然后呢，我们怎么去把它做成 pose 图呢？ 啊？怎么去做成 pose 图呢？这个时候你点击这个图源，看到没有？他会有一个外宽，这个时候啊，我们可以去什么添加 pose 图？来添加 pose 图，这个时候系统就会问， 你看到没有？这相当于啊，一根剖线，那么我们怎么去选择呢？你看这个时候他永远是这样子，而我们实际上想要的是从这个方向来剖，对不对？ 这个方向来 pose 图，那么我们如何将这个使量方向改变呢？那么我们将动态的可以选择什么？你可以将动态或者说把这个地方呢？都可以不用改，把这个使量方向，这个位置，我们可以改成什么？自己来定义，那么我们可以选择使量方向，我选择什么方向呢？这个方向， 哎，选错了哈，我选择视朝这个方向啊，对啊，选择，哎，不对啊，这个自己，哎，这个方向，对，看懂了没有？我可以改成这个方向，然后呢，我选择什么指定的位置？我选择在这个中心啊，正中心，哎，剖一根线，然后呢这个视图你 抛到哪个位置呢？就抛在这里，对不对？哎哎干哎啊，这个时候我们就得到一个什么剖式图，这个角的一个完全的剖式图，明白了吗？ 或者说你想去剖其他的，你就在对应的视图上面选择对应的矢量，就能得到你需要的一个剖视图。 好，那么我们将这个地方剖完之后，我们可以点击关闭了啊，这个时候我们得到的视图就是这个样子，对吧？那么呢，我们如何将它导出去呢？那就非常简单，选择文件 导出，导出成我们的什么 cad 的格式啊，选择这款 cad 的格式，那么呢输出啊，你比如说我把它导放到桌面上面，或者是说啊导放到我的电脑，哎，比如说啊，就导放到我的名字下面啊，把导放在这个位置，点击， ok， 那么呢我要导出的数据我已经确定了，其他的东西咱们不用改啊，其他的不用改，只只是改这个位置，好吧，第二步要导出的数据一定要选择图纸，不然导出来啊是没有东西的，选择单单前的图纸啊，点击完成可以了，下面的东西不用设置了，因为我们前面已经设置好了， 当我们将这个东西转出去以后啊，我们再用二 d 打开它，就能得到一个什么完全体的二 d 图带。好，我们打开我们的二 d 图带， 然后呢我们找到我们刚刚才在放的文件啊，对不对？选择文件打开啊，在我的什么我的电脑里面的一旁 选择打开它啊，点击，确定看明白了吗？看清楚了没有？各位同学，这个时候我们就会得到一个什么正解的剖 石头。好吧，来吧。好，那么我们今天的教程啊就讲到这里了啊，同学们学会了没有？如果说啊，有疑问可以在评论区留言哈，或者是私信老师。好，再见。我是浩军老师。

看一下，今天呢给大家分享一下，就是在转图的时候啊，里面的一个小技巧，因为像我们这张图啊，因为我们这张图 啊，比如说我想得到一个这样的一个试图吗？就是我想得到一个这样的一个测试图出来，对不对？但是呢，如果说我们按正常的这种转图啊，按正常的这种转测试图的话，他会转成什么样子呢？我先给你们看一下啊，比如说启动这里有一个制图，进到制图这里，对不对？现在做这个，当然你可以新建一下吧，让你新建一个东西， 点一下这个试图啊，然后点进来以后，你看啊，点进以后呢，如果说我们按这个试图， 或者说这样发啊，你看他是没有东西的，是不是看不到，就是看不到我想要的这种啊，这里面的这些啊，这个这这这样的一个头饰的这种局部的地方，这叫局部的仕途吗？因为他是这样的看没有，他只要看这个地方，然后拐过来， 从这里拐过来，拐过来啊，他是看这个地方的视图，但是这样的话我们看不到，但是呢如果你想看呢，有一种什么方法呢？比如说你双击他这个地方呢，有个隐藏线，但是你看你点完隐藏线以后，你会发现啊，这里面呢，其实就是很 虽然，虽然说他把这个这个线把它表达出来了，这个虚线你看，但这个虚线里面呢，里面由于参杂了很多不同地方的一个虚线，比如说你看这个地方，因为他刚好这里有个孔，是不是？你看这里有个虚线，刚好这里有个孔，所以他也是虚线，也是虚线，看没有， 所以这样的话表达出来了就不是我想要的，那我们怎么做呢？看清楚啊，首先有一，首先如果说听清楚，如果说我只是说我只是跑这个中间，跑中间，这样跑开来是最简单的，这里有个命令，看清楚，这里一个叫跑，试图看到没有跑，试图 投资的话，然后这个地方有个动态啊，动态这里你看举个例子啊，我选择这个，比如你抓个点嘛，因为这里其实有很多很多捕捉点啊，你可以打开它，好吧，自己打开它，有捕捉它啊，比圆心也好啊，你管它什么东西？圆心 原因要来如如果说你想看这个边面的，你就把它放这个边上，但是我要看的是这个面上看没有，我要看这个方向，你把它往这个方向走点一下，同学们看一下啊，你看是不是把中间这些地方的孔给刨开了？ 好，但是问题是我们现在今天这张图呢，我们不是要这样的，我要拐弯的，因为这是没拐弯，是直的，看没有，那怎么做呢？那我我们就用这个 叫口，叫口切线，什么意思啊？看清楚，首先你选择一个副图啊，什么叫副图吧？就是你要用在哪个图上干嘛？对不对？点到啊，点进来以后呢，他就进来一个草会里面了，类似于我们的草会啊，类似于草会 同样的打开你这些捕捉点啊，把捕捉点打开它这里有根线，看到没有啊？轮过线啊，他其实是默认的吗？首先软件他就是默认，那你就画线的，举个例子啊，首先呢，我们都来画线，发现的时候，其实你可以参考吗？比如说你看这个点啊，举个例子，我知道大概吗？ 啊哦，我们先把这个删一下好不好？等下我们再进来好不好？完成啊？为什么呢啊？完成掉， 不然因为我们这里刚才搞了个普搞，这里跑了一次吗？跑了之后他这他这里有根线呢。那就等下，你可能有同学哎，姐觉得这个这里有根线呢，对不对啊？那那就不好了，对不对？我把它删掉啊，把它删掉重新来，就按照这个来，就没有这个的时候看清楚进来一样的道理啊啊？选择线 你这个点吧，比如说你这个点，你看你这里有个点，是不是有个点大概吗？是不是？那你往上走，走到哪里来？看下图片啊？啊？不要你， 你要你要参考图片，来嘛，举个例子嘛，他就走到这个这个小孔这里啊，小走到小孔这里，然后再横过来，看见了没有？走到小孔这里横过来。那我们也是这样的，走到小孔这个地方就这里啊，哎 走到这里啊，你看小孔这里圆心吗？看这个小孔，看到没有？这是个小孔吗？这个圆心啊，小孔。对了，再下来到这里你看大概 大概在这样，你看这个线把他那个点一下吗？点一下看没有，然后往上走，他往上走，往上走是走到哪里了？ 就是往上是是往这里走吗？看我们看一下啊，就是如果你想做这样啊，他就走到这个小的里面啊，他还走到这个圆这里来看没有啊？走到这个圆这里来的话，那我也走过来呀，那我要走过，那我是不是往上面走还是往下面走嘞？我们再看一下啊啊是吧啊？直着是直着往这 这个地方走了啊直着往这个地方走，那我们也是这样的，就这样补到这里，你看他要走，他要过这个圆心吗？哎，这个怎么变不大了呢？还要过这个圆心呢？ 他要过这个圆心啊那过这个圆心，过这个圆心啊，他要过圆心的。我现在来到这来大概这个线这里啊，捕捉一下他然后往上走， 走上去吧，看没有啊？这个地方好像然后这个不要了，这个地方我们没有连起来啊，刚才我们这个这个打断了这个连一下 啊，就是你把线就是你又类似于我们在就类似于我们又在 cad 里面的啊，我要哪个地方我用线把它表达出来。我要跑哪个地方看没有跑完以后完成完成了吗？完成这里大家看这里就会有，这里就有了，对不对？这就有了啊，他这 这个地方呢你可以拉出来一点点啊，比如说你呃你就可以拉出一点点了，那这个时候你点的确定点完确定以后呢？这个地方你再来选择这个普世图，看到没有？这个时候他会这里有个东西让你选叫选择现有的，哪里是叫现有的呢？就是你已经把他捧了一条线在这里看到没有？你点到他 那把它放过来，你看这就是得到了我这个的这几个啊，现化的这个形状的一个局部的一个普世毒， 看到没有？所以说这个呢当然用的不多啊，但是如果大家要用啊这个就可以就用这种方法去啊，进行一个转图或者做一个普世图，一个局势，一个是普世图，一个是局部跑，这叫局部跑了吗？啊？就像那种跑毛线啊？当然还有一个那种局部跑，局部跑的话什么意思呢 啊？我们看一下啊，局部就是说，哎，类似就是说，比如说啊，我要，哎，我，我想，我就想看局部这个地方吗？我就想看局部， 局部这一点点地方吧，不要不要画个圆啊？举个例子啊，画个圆是不是？我就想看这些地方，我举个例子啊，是不是好看？他就把这个地方给他跑出来了，看到没有？而且他还给你放到比例，他默认放的是二比一，当然比例这个地方呢， 自己可以调的，这里有个比例看没有比例值可以调的。就是说如果你想放，但是这个一般也很少用啊，很少用啊，这个给大家讲一下这个知识点，好吧？

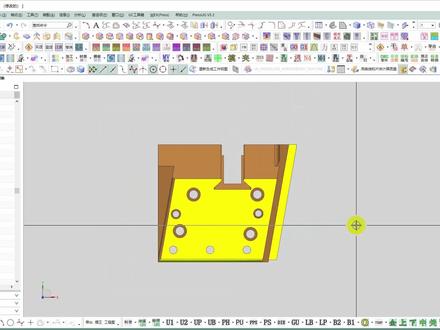

今天我们带来一期三 d 转二 d 的一个教程视频，首先我们看到的是一个三 d 的弓箭对不对？那我们要出加工图怎么办？那得需要把它转化成我们的一个 dwg 的一个形式，对吧？包括钻孔啊，这些呢， 都需要啊，咱们的机加工需要进行点位钻孔对不对？那么我们怎么样将一个三维的啊，一个体转变成二低的一个图形呢？ 首先在这里啊，我们选择将我们的模式改变，我们现在是处于建模状态下，选，点击启动，选择制图模式， ok， 选择制图模式， 新建图纸页啊，新这个新建图纸页，选择咱们的新建图纸页，他会问你，你需要新建什么样的图纸页，咱们选择定制尺寸或者是这个啊，你随 随便选都没问题。然后呢，点击确认这个里面啊有个单位是毫米，或者是我们的投影是第三视角还是第一视角， 正常好，我们国内一般都是第三视角，没毛病，选择圈。然后呢啊，这个时候人家就会问你了哈，这个是他系统自动判断的， 如果没有的话，你可以选择，比如说我们点击重置啊，重新，因为我之前导过图，那么我们点击重置， ok， 选择什么呢？他会问你第一步选择部件对不对？没毛病啊，选择我们的一个选项，选项在这里面触底隐藏线，这里请点击虚线，不然的话我们导出来的背面是看不见的啊， 不然有些同学会问，老师，我导出来为什么都是实线啊，背面的东西看不见，因为在这里没有选择，选， 选择虚线， ok， 其他东西咱们可以不用管方向啊，选择我们当前的一个视图，比如说我的主视图，我点击他定义他为主视图， ok， 对吧？你自己去定义哈哪个为主视图，这里面都有视图，可以选择，根据你不同的情况来决定。然后呢就是一个布局，我需要导出哪一些类型，比如说啊，我要导出演示对吧？还要导出我们的一个右视图， 正常来讲啊，我可以留一个啊，正等轴，对吧？方便人家判断。好，当我选完这里的时候，点击完成， 他就会给我生成二维的，你看虚线实线啊都有，当我们拿到这张图的时候，我们怎么样啊？把 ug 的啊，一个二维的模型转到我们一个 cd 的进行一个数据交互呢，选择文件， 选择导出，选择我们的一个 cd 的格式， ok， 当我们点击这里的时候啊，输入选择项，记住你把它放在哪个位置哈，你自己知道。选择你自己去定义你的文件夹啊，这个随便你对不对？然后呢啊，比如说啊，咱们就定义随便定一个盘 来定义我们的电脑啊，比如说就定义在我的一盘啊， ok， 选择呢要导出的数据这里呢啊，一个模型数据和一个图纸，咱们呢是图纸页选择，图纸写完之后点击完成啊，选择继续啊，就这么轻松简单。 当他啊倒完之后呢，咱们就可以去使用二迪的图纸了，对吧？好， ok， 已经倒完了，好，倒完了，那咱们啊，打开我们的一盘 对不对？选择啊，打开我们的电脑来选择我刚刚存的那个盘啊，对不对？就在这里。好，点击打开 啊，非常漂亮啊，这样就导出来咱们的一个什么呢啊？咱们的一个二的图纸，好，同学学会了没有？
