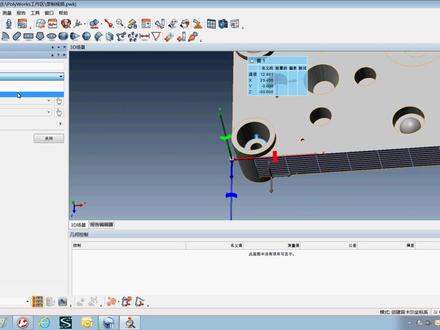

有竖门的情况下，创建主播系，三二一法兼主播系。首先我们将 cd 模型导入到软件当中，在文件 输入 cd 模型，选择我们所对应的模型，如果模型较大，那这个导入的过程会稍微长一点。 好，模型导入以后，我们可以看到模型上是有一个作白系的，对于这个工件来讲，我们可以看出作白系的轴向和圆点的位置 很清楚的，我们可以通过相应的一个面两条线将注射器 出来，那么对于规则的这种弓箭，我们就可以采用三二一法创建注标器。那么我们可以从工具栏选择平面 啊，可以直接探测一个平面， 接受 好探测直线投影到平面一，我们还是直线 一，直线二好，结束 关闭这个对话框。那我们检测出来的平面直线他和竖门是分开的，因为现在我们并没有创建诸葛系，所以是分开的。好，我们需要做的就是将平面直线 与竖膜上了平面直线做重合，那我们可以构造周边系的圆点， 直线一，直线二，创建点成对象成相交二字线创建关闭，然后选择对齐，基于特征平面轴中心点 圆还是一样选择平面目标正 xy 直线一，正 x 点一好，最终制定意 确定。那我们看可以看到当我点完确定以后，我刚才所测的一个平面 直线以及构造出来的点都与 cd 模型重合了，那就说明我的三二一法建筑班系已经建好了。

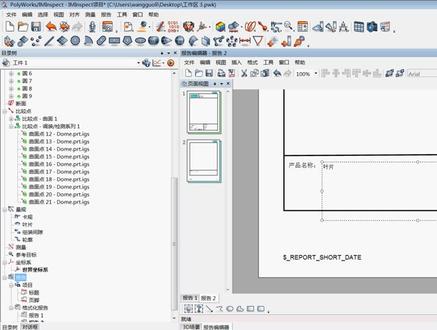

报告的定制，在 polos 软件当中，我们可以根据自己的需求定制相应的报告模板。 polores 软件当中的报告，第一页是作为一个主界面， 也就是一个单纯的封面啊。对于第二页可以显示报告的内容， 我们可以在第一页将自己公司的相关的信息加入进来，比如说更改报告表头，我们把它删掉， 右键创建图片和文件，将自己公司的 logo 添加进来，同样我们也可以编辑相应的背景。右 剪编辑背景啊，比如说把这个图片删掉，还是选择相应的图片 缩小 退出编辑，那对于一些相关的内容，我们也可以在这个封面进行先的添加以及删除啊，不需要的可以直接删除，需要的可以添加或编辑， 也可以改成中文操作者，操作者叫江山。 对于封面，我们在这个地方也可以添加很多信息，比如说添加语言，添加文本段都可以啊，这是作为一个封面， 那对第二页开始，他将会显示报告的内容，我们同样可以在这地方编辑背景， 右键创建图片图文件 啊，那对于这个表格来讲，我也可以自己更改啊， 比如说我将所有的内容全都删掉， 表格也不要，那我可以根据需要画出相应的表格，在左下角啊，有相应的工具，比如说一个矩形框放大一些， 我不想写是红色，可以通过右键属性颜色啊，换成黑色 应用。同样我可以添加多一线啊，在这地方画出现在条条纹 危险 兑现 到边界，左键先点击一下，然后右键结束，这样多一线就有了。同样对这个多一线我也可以改变颜色， 那同样我们可以根据需要画出很多，那在这个方框当中我们也可以加内容，右键创建，可以添加先的文本段啊，比如说固定的文本段啊， 折产品名称， 产品名称，那这个产品名称好 赔钱的说。想 产品名称 好添加进来，那我可以右键，在空白的地方，右键 好，在这个地方我们可以右键创。呃，创建文本段，创建一个可变的文本段，比如说这个产品名称叫什么？ 我们在这个空白的地方可以右键插入，比如说有相应的报告属性啊，项目属性 可以相应的添加，或者自己可以输入相应的名字。产品名称，比如说叫 叶片， 也可以进行先按的添加，他的位置可以根据需要先按的调节 好，这样就添加进来。一个。同样字体也可以改啊，现在的字体可以去更改这一部分，添加完以后我们退出， 我们看一下第二个，第二页的这个报告已经做了更改，那我们同样在左边页面试图插入的时候，第三页他会自动的啊，将你 上一个页面的模板保存下来，作为下一页的相应的报告模板。 那我们所有的页面设置好以后，我们可以把整个报告模板进行保存，在这个地方选择文件保存为反面， 取一个名字 test 保存，那下一次我们使用的时候可以将 test 直接调用就可以了。

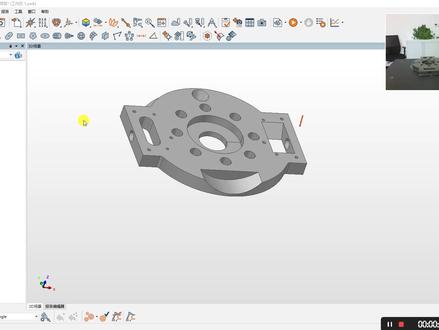

啊，现在我们来看一下用最佳礼盒怎么去迭代建筑表系统。我们首先选元，再送不上标 点选一个两个，三个啊，最少要三个过三个以上，然后现在表四个，然后框选，然后右击探测测量纸。 好，现在我们把这个圆打一下 啊，我们测圆的时候最少要打的点呢？最少最少四点啊，四点的话，然后 不能侧移小段圆弧，我们最好是要接近或大于一百八十度，但是三百六十度是更好的。 老母测完了好看一下啊，现在还没有进入这个季，这边是我们的测量的一个数据，然后这边是数模 啊，就我们选中我们测的四个圆，然后再选对齐。啊， 让你和这俩对象点开始。好，那就可以了。

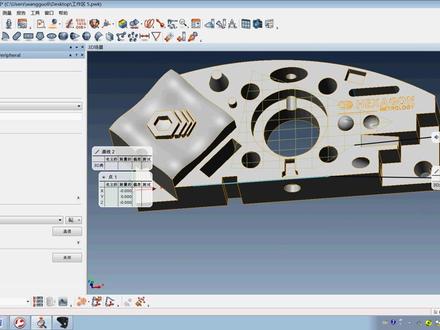

点匀的获取，这一张我们讲一下从检测模块获取所需的点匀，那么在检测模块我们可以结合工件的形状，比如说这个工件有一些规则的基准特征， 好，我们这时可以用接触式侧头来检测这些基准特征，用这些基准创建好相应的坐标系，然后去用激光进行扫描。那这样首先接触式侧头保证了我们创建坐标系的整个精度。 那首先我们来做一下用接触式摄头来创建助白器，我们用最典型的面线点法三二一好创建一个平面线 啊，线 啊，那这时候我们再构造一个焦点，先一和先二 双香蕉好 s 一样对齐给予特征， 好，把相应的注标器创建出来。 嗯，周边戏已经双击好了，我们的弓箭 和树门已经对齐，那这样我们可以接下来将设备切换到激光 激光车头，我们用激光车头在简称模块进行扫描，在工具栏啊选择激光点击， 在这个地方我们要注意的，我们是扫描曲面的点还是扫描边界孔还是扫描边界？如果扫描边界的话，我们可以用最后一个选项，对于扫描曲面我们就选择第一个选项， 那对于这个曲面来讲，我们的数据类型有这么两种格式， 一种是三角化模型，一种是点匀。那我们比如说用三角化模型来做一下，给大家看一下。好，这个地方还要注意一下，就是有个 profile 在这个地方有几个选项，那针对不同选项我们有相应的设置 啊，比如说我们的工件特征，他最小点间距大概在零点五毫米以上的，我们可能选择这个好的啊，大于一个毫米的我们选择这个标准的 啊，如果这个弓箭比较大，这条尺寸在两毫米以上呢？我们通常用第一个，或者我们可以自定义啊，自定义 一个选项，在这个地方选项我们可以设置相应的参数啊，比如三角花模型 这些虾。设置以后我们就可以点击开始扫描 啊，还是一样尽可能软软曲面的调节方向。 好假笑，扫描结束，我们按一下结束键好，完成 网格化。 好，完成网格化以后，那所有的点云和树门就已经匹配上了，这就是因为我之前创建好了现在的注标系啊，点云和树门匹配上了 啊，后续我们可以通过这个啊看偏差数据是参考对象，看偏差 这样不同的颜色代表不同的工伤范围， 这个就是通过检测模块获取点名数据。那对于这个模 模块，和刚才的对齐模块相比，检测模块是没有减少重叠这个功能啊，对齐模块是可以减少重叠。

有 cd 模型的情况下，创建直播器三个圆最佳礼盒。针对有一些弓箭，弓箭表面有三个相应的集中孔，比如说圆一，圆二，圆三， 那么这三个集中孔并没有固定的约束要求啊，三个孔的重要性是一致的，那这时候我们就可以采用最佳，你合法创建如何写？ 那首先我们还是导入先的数模输入 cd 模型， 比如圆一、圆二，圆三是我们图纸上要求的三个集中孔，那么我们需要把这三个集中孔首先创建出来，选择创建园特征 方式的地方，如果对应的是剪锯或者是夹锯，剪锯夹锯 贝斯版上面的三个寄生孔都是有相应的坐标的，比如说类似于这样 啊，相应的 xyj 是有一定的圆形坐标，那这种情况我们需要在软件当中采用数字化，数字化将相应的孔对应的 xyj 的坐标 输入进来，作为他的名义之人，每一个员都是一样的。那么对于我现在的这种情况，我采用的是 cd 木像点选用点选的方式创建出来三个元元一元二，元三， 关闭对话框，那么我在树膜上创建了三个圆，同样也要在 弓箭相同的位置将三个圆检测一遍，那么用实际检测出来的三个圆与竖膜上的三个圆进行你和做对齐。 那如何检测呢？我们将目录数当中的三个圆，右键选中，右键点击 探测测量值。我们知道每一个圆是要有约束平面的，我们在这个地方可以指定探测一个新的约束平面。 好，我们现在用冠军力来检测来检测三个圆。首先首先看这一个平面， 好了解结束，检测一个圆 结束，如果如果这三个圆是在同一个平面的话，我们就可以圆二，不需要检测一个，不需要检测一个，可以直接 接用平面一。如果这三个圆分布在三个平面上的话，那我们最好，那我们在这个地方，在这个地方啊重新探测一个平面，一个平面作为鱼二的一个通用平面， 哎呀，颜色也是一样，颜色也是一样。 好，这三个元检测完毕以后，我们这时候就可以创建周边戏再对齐，基于特征啊，我们可以选择 重新点，那最简单的方式是怎样的呢？我们可以在左边的目录数当中把这三个圆同时选中 对齐，其余特征中心点。在左边目的数选中以后，那么进入到这个中心点对齐的时候，他会自动的将我的三个元写字进来。 圆来源于三个圆的实测值，目标要对应他的三个圆的名义值，只需要选择对齐完成即可。 那这样我们可以看到三个圆建好注白细以后，每个圆是有不同的偏差的啊，这就是三个圆建注白细所带来的 一定的误差，那这个误差如果是金针孔的话，他应该是非常小的，那么这种方法就是三个圆最佳礼盒。

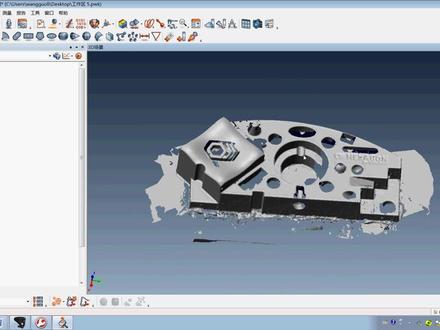

扫描点匀，通常我们在 partywords 软件当中，我们经常会用到对齐模块， 那么在对齐模块当中，我们可以用我们的三坐标扫描工件获取点匀，那么在这个模块主要我们可以将扫描以后的点匀啊，节省重叠，这样保证点匀的整体效果。 我们可以在这个激光扫描这个地方，先选择我们的黄金币， 接上我们的激光扫描车头，点击开始扫描啊，那这时候我们就可以扫描我们的文件，扫描时大家要注意尽可能 玩的大大的宝剑。方向从第二方向方向结束，当我们要说转移方向的时候，最好按一下中间停车在前方的方向是什么样， 好，上面接受来一下右键。 那么在对齐模块啊，我们可以点击减少重叠 啊，我们可以减少重叠有最大间距，最大间距我们可以根据实际工件，比如说一个毫米啊，这一个毫米之外的分成的这些点匀全都给删掉啊，开始 好，减少完重叠以后，我们可以将这些点云输出，对于下面找到工作台的这些，我们在后续的检测软件当中可以把它删掉啊，我们文件保存项目 确定好保存到我们的工作区，然后放到桌面 控制区和五保存，那这样我们可以将对齐模块关闭掉， 在我们的工作区域当中就会有这样一个啊对齐的项目，我们可以右键以合并门块合并， 那在这个地方同样一个可以设置相应的采样间距啊，以稀释我们的点约数量。 点击开始在这个界面，他会把我刚才扫描的这几部分点匀合并为一个整体。 好，合并完以后我们关闭这个，那这样的话所有的点匀将合并成一个三角化网， 三角化模型，我们点击三角化模型，右键可以将这个点匀输入到我们的检测模块啊，检测模块来与数模进行对比。 嗯，这是输入到了我们的检测模块啊，这就是获取点云的这样一个过程。

还是上一次的表现就是基准呢是这个平面，这个平面还有呢这两条线， 这个这个细的圆点呢，他不是放在这个地方，而是放在有偏置的，就是 x 呢，是往这个面往上，这面往右， 这边往上，这里的坐标词呢是往下偏一个十五是 j 的原点。好，待会看这种天字情况下这边是如何建立。 同样测出面两个线出来勾造一个点出来，好，把我们电的标系对 体育特征面线点里面一侧两只目标就是 zsy 平面，这有偏字字，这篇字字怎么说呢， 这是真的实物 项链一，它的控制是 x 方向，它控制是 y 的领位，这个地方 外的里面我们输他的坐标纸，我们测试这条线要求在这里，所以这个地方呢是负的十五 减一。等一会啊，这个控制是 x 方向的零位，也是输他的坐标值。 老师我今天过来，呃，五月三号来买，四号来买吗？ 好好好，我们呢好，估计这样的时候你们测量的时候呢，出了什么问题啊？给我们打电话又给我安排过，我的工作是领导安排的，提前联系就好， 不是要把这个做成这个头跟我再联系吧，肯定没有踩过手的， 我们 x 方向的零位呢，就是用也是用这个点来做，这个点呢他零位在这里，我们车子点是在这个地方，所以呢我们要输这个点的坐标值是负十五 七针。好了，我们可以看到这个这边线 就相当于这种情况了，好，这块接线好了。

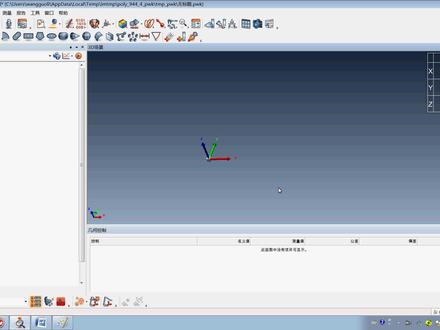

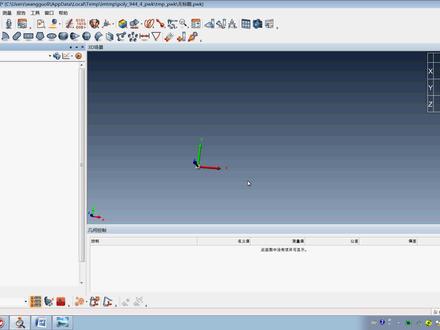

修改 cd 的坐标系，首先选择工具坐标系创建迪卡尔坐标系。 方式一数字化。此方式适用于指定新坐标系的圆点坐标和任意两个轴的适量方向。 如果在 x 后边输入一个正直，那么沿 x 的正方向偏至二十毫米。如果输入负值，沿某一轴向的副方向偏至二十毫米， 点击创建，关闭新坐标系创建完毕。目录书中坐标系里面的坐标系一即为 用数字化方法重点的坐标系。我们选择世界坐标系，右键激活切换到数模的原始坐标系中，看一下方法二 从基本元素 第一个元素我们选择圆，那么坐标系的圆点就平移到了圆心位置上。 第二个元素可以指定坐标系的轴向，我们选择平面，那么坐标系的某一轴向与平面 的法项保持一致，选择第二个平面。现在坐标系约束完毕，我们也可以点击箭头对其坐标系的方向进行旋转。 点击创建，关闭坐标系，创建完毕。坐标系二即为我们从基本元素创建出来的新坐标系。我们进回原始坐标系看一下方法三 坐标系的平移和旋转。 平移和旋转我们首先看一下平移。如果我们在某一轴向的后边输入一个 正直，那么沿该轴的正方向进行平移。副直沿副方向进行平移。 如果我们选择某一轴向输入一个角度，那么新坐标系围绕该轴进行旋转。 如果选择歪， 点击创建，关闭新坐标系创建完毕。

有图要建立这么一个坐标系，这个底面是一个走一个第一基准， 这两个圆连起来，这做个偏字十一是一个走向圆心定在一个这个中心这个圆上，那我们用面线点进这个标记， 先测平面两个圆，三个圆， 哇，这个顺序，这是第一个圆，是第二个圆，这个圆是这个，这个圆是这个，那我们就做一条偏字直线， 就是这个也要往这边偏，偏十一， 那就是这个眼要亡这个眼， 这个大圆方向点十一， 十元二元三做的直线， 这是点合片制，可以拿平面衣裳， 原一偏的是零， 第二天呢是十一。 抖音这里就是 啊，这是圆二圆三圆二十片，零圆三十片， 十亿创建关闭，他总共出来两个直线，两个直线的话， 我们根据图的方位可以判断出，因为这是一个反图，这是正面的，我们这是放反了， 让我们站出来， 灯牌是一致的，应该是要把相当于删掉。 好，现在按着做个 s。 好，我们肩周 用面线点进，这个线对齐，基于特征面线点 一辈子做起尺寸，所以方向 xy， 这个倒无所谓，用面线点啊，加上一侧两指作为我的 xy 正向直线。一， 像这个测量针在做个假设，对面 s 正用原音作为坐标系的原点，像这种情况的话， 那我们应该用点线面来做，因为他首先满足原因 是作为圆心的，那我们用点线面点面，线好，圆一就强行定义为零零零，然后平面一作为 x y 针，三二作为 x 针。好，确定好这个是已经剪出来的。
