立创蓝桥杯元器件怎么画

大家好，欢迎来到电子芯，今天给大家操作演示一下我们怎么样去放置器件，我们有两种方式，第一种在基础库当中可以放置一些基础的元器件，在这里整个列表当中。第二种在元件库当中， 官方推荐我们在原件库当中放置器件，因为原件库的当中的器件所有的信息都是已经完善过的，而基础库当中的信息不完善， 所以我们直接在原件库当中选择即可，比如我们当前要放置一个十 k 的电阻零八零五分装，点击原件库，在弹出这个对话框当中，我们首先在自己的工作区当中可以搜索 十 k 零八零五 工作区，默认工作区，这样的话搜索不到，他会给你提示去利创商城， 这个呢会打开利创商城的这个网页，在这里搜到以后，大家可以看到我们这里有一个商品编号，我们这也可以去应用，然后在这里我们到利创商城下，我们用这个编号， 大家可以看到没直接就会搜索到这个器件，然后可以去放置，可以去放置， 而且会显示他的编号库存，库存相对于紧张，然后以及单价，这个的话大家根据需要， 我们这里可以首先在力创商城把器件选择好，然后将编号我们进行一个复制，来这里去选择库存充足好，零点二五二八元这个就可以， 或者是直接在这里搜索十 k 零八零五， 这个呢搜索到我试了一下，感觉不是很方便，你看我们搜索到以后是很多其他的这个也是电阻，我们看一下搜索到怎么样，搜索到怎么样， 需要我们去针对性的去看这个信息有可能是 不符的，你看这个五百一十 k， 他也会给你查出来，查出来，所以这个一定要注意，一定要注意，一定要看准确了，而且这个点击以后 我们可以这么去确认，就是说我们点击以后，比如说这个感觉是对的，我们下方也会有价格编号，以及这个，你看点击这里 可以直接打开他的这个数据手册相关主页，幺零三，那是对的，没有问题，然后手册也出来了，很方便。 然后库存也怎么样？然后可以直接点，点的话我们点这个也是同样的，可以加入购物车，就到了他的购买链接这下方，这是这一项，我们同样可以到佳丽创贴票这里 直接也同，也可以搜，搜索完以后是相同的情况，零八零五，然后我们看一下主值，这里有一个十 k， 这里有十 k， 这里一定要根据这个列表，比如说我们名称，然后封装，我们关心的是封装和组织，我们参数值十 k， 这一个零点零七，库存，库存现在是零，这个一定要注意，别画了半天，结果这个库存不对，这就很纠结了，你看十 k 库存紧张， 库存紧张充足，充足。然后选好以后，确认好以后我们就可以了， 我看这个这个是这个不是十 k， 所以我们选的时候呢，可以 到这里去选，然后这里我们看一下库存紧张，充足， 充足， 库存充足。然后这里我们将编号与复制，我们来到软件下，把这个一拷贝过来，在这里搜，搜到以后我们放置充足，然后点。

大家好，我是六六电子，今天是二零二一年六月十八日，分享一个电子技术爱好者办理一个什么样东西呢？就是画原理图，就像这样的一个标准的。呃，原理图， 这是一个什么样的东西呢？就是利创 bba。 那电子技术爱好者早期呢？都喜欢赶礼物，对吧？包括我现在也喜欢，也是希望自己能够快速工工整整的画出来一副这样的圆脸图出来， 对吧？那一个什么样的东西呢？你看，一步一步来。呃，百度力创就在力创商城，力创商城在力量商城，可以进去 卖，是卖电子电影啊，三极管、 ic 这些，对吧？他的好处就是他有手册，那些有数据手册，呃， 小技术人都喜欢呢，我们输入三八四二，进去就点 ic， 对吧？可以看到好多品牌，好多型号的。我们点数据手册可以看到他的数据手册。嗯， 有两种图，这是 ppt， 这个是两点图的，我们点一直使用，一直使用他就会跳到地上一啲，你看上面显示地上一啲标准版，标准版，那我们今天讲的是一个快速的方式，然后我们点开始，点，开始快速开始， 然后新建工程，新建工程的话，比如说我们四个，一二三四五六六，再来个六，好不好？保存啊？就来了，大家可以看到一个标标准准的模板，就是工程读的模板，对吧？那我们今天 画一个很简单的示意一下，点左边，你看这一个基础库，我们今天用的基础库，比如说像这个接地的符号，我们今天都不用接地图了，放一个吧，意思意思放一个啊，你喜欢用什么样的接地都有，就是说三条线的接地， 耙子接地对吧？都有 vcc， 你喜欢五福 vcc 都可以放五福 vcc。 店主你喜欢这个进口版本的这样子的或者国产的方方方的都一样。那我们 喜欢国产的好不好。帮忙框框里面可以放文字的。这个好处对吧？呃，对二也就是可调电阻也叫可变电阻对吧？无机芯电容对不对？然后有机芯电容也是电解的 那些是吧？电杆大家都可以看到，虽然里面有好多选择。我们今天用不上电池。我们今天放一个好吧，然后插座我们今天也不放了。嗯。什么一批两批， 不管他多少斤。不要了啊，我们放一个开关一步一步啊轻松开关。我明天点个灯吧。好吧。点一个灯再来个万一不是电池的话来个防反接。好吧，那个结果。那我们今天就用 n b n 型三极管来点亮这个灯好吧。嗯好，其他东西我们就不用，用的时候等下再放吧。好吧。我们把鼠标转中间那一个放大放大再放大好按住舍不得键左右移动比中间那个。 我们把这个电池打过来放啊，然后把灯大概的估计一下在这个位置啊三极管你就接起来吧，反正我们就点这个灯， 我们这个电解就给这个电容电容电源滤一下波吧。好吧，这样我们不要了，我们要一个就好了。好吧。然后店主我们这个先给他做一个限流吧。好吧。要把灯烧了啊，然后 我们再来一个电子就当是给三极管做一下上边限流 吧。刚才烧坏了啊，直接接个这个按键就接到他的机器，好吧，看一下他就点亮了这个灯，好吧，我们一直现在就当这个是负极， 这是 d， 好吧，这个 d 的符号。过去啊，我们把电池放下来，来个防反，接着大概的原理啊，放到这里。好，那么现在开始我们就开始连线了，点这个我们就开始连， 天呐，我也对这个东西很生疏，我都没用它画过，我都是用 ab 用波特画的， 其实原理是一样的，大家掌握方法原理，然后就是一个熟练的问题嘛，对吧？然后接上去啊，然后我们再把裤子给接上去啊， 然后就这样连起来，我是做一个示意的啊，没有什么美感啊，大概就是这样子， 一个一个一个东西，大家可以看出来，对吧？这个电池供电这个二极管，然后到电容滤波，然后过来创建一个开关，再过一个线，就让他自己 看下这些导通，看这款导通，然后便邮过来，点亮关注，好，就这么 ok， 是不是很方便，是不是很快捷？学会了，没有学会的点赞哦。

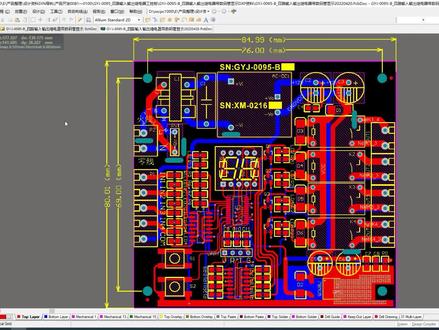

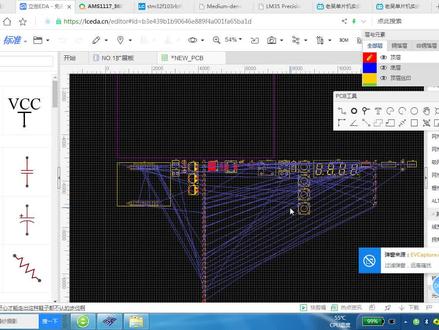

给大家讲一下我们画好的电路板怎么加工，怎么设置，这是电路板，这是我们的原地图，这是电路板，看一下三 d 效果， 这做出来三 d 效果，我们要把它加工成 ptb， 首先我们这个文件确认没有问题，连线没有问题之后，这个点叫 mak 点是要对角对称的，一会后边讲 ptb 加工的时候会有说明，然后我们把文件保存之后，保存之后我们打开加利创这个下单平台， 选择在线下单，然后上传我们要下单的文件，刚才我们的编号是零零九五， 文件日期是四月二十号，我需要把这个文件添加压缩文件才可以上传，点立即压缩，压缩之后点打开上传需要等于 一会啊。这里讲一下，我们在设计的时候，一定要把这个工作区域给他切割完这个尺寸，他会自动识别识别出来你做出来的版的尺寸，比如我是八零八五，对吧？ 这个做出来之后，板子的宽度和长度他系统会自动识别出来，右边就可以预览出我们的那个三 d 效果，可以看出来这板子 pdp 加空出来的三 d 效果是这样的，预览确认没有疑问之后，我们选择是板子数量，比如说我们要开一百块，做一百块板子，然后直接点下一步， 然后我们进入下单这个手势区，这有三个选项，一个是 pcb 版的一个铝机板和一个热电分离铜机板，我们主要是用的是铝机板，铝机板和铜机板的话主要是功率性电路板用到的 系统自动识别长宽之后，我们板的数量是一百，板子层数是两层，因为我的板子是两层的，板子系统会自动识别， 然后产品类型我们选择普通消费级的电路板，如果要求的高的，可以选择军工级和医疗级的，这个费用会高一些，但是材质会好很多。重要选项的话，这个我们这个确认生产稿，一般如果你确认板子没有问题的话就选不需要，如果你不自信，而且板子可能有问题，你就选择需要收费， 我一般选择不需要板子拼板数量，因为我们这是独立的一个板子，不是两种板子拼一块的，所以说我们只选择一，如果是两种不同的板子拼在一起的，要选择二，这样会多收费啊。 出货方式可以是单层出货，也就是说我们发发的文件什么样，就是这样加工的，我们也可以按照自己的拼板发货，也可以按照加利创自由分自由拼板， 我一般都选择加利创自由平板，这样比较省事。我们一般选择会选择一个工艺边，可以看这个是一个图，上边这个 五毫米的，这个就叫工艺边，拼板是这样的，我们需要一个工艺边，这个间隙可以不用加，如果是异形板子是需要加的啊，如果正规的，方方正正的需要加 拼板数量。在一般拼板的尺寸不要大于二十乘二十，如果我们是八乘八，我们可以做成二十拼二， 也就是这个样子，尺寸在二十以内，如果说你想要的级，你也可以拼成这样的二十五乘十七也是可以的，我们以二乘二为例。好，这样的话你可以看到板子平板的尺寸和效果，如果确认没有问题点保存， 保存之后我们选择板子的具体数量，二十五大片，也就拼板之后是二十五片，是一百小片，选择这个还是我们选定的数量点确定，这里面 确认生产稿说明，这个我们不确认生产稿可以下面我们这里可以选择板台的厚度，一般是一点六毫米，如果特殊要求零点六和二点零也可以选超薄板，一般我们选到零点六就可以了，但是他后面上面会有说明需要啊，需要提高这个费用。 这个板材我们可以选择哪一种板材啊？一般默认就可以，板材我们一般选择默认的就可以，我不是特殊要求不用选这些贵的 竹焊颜色自由选择，不加倍，一般都是绿色自负颜色，白色 字幅工艺就这种丝网印刷阻焊覆盖。我们主要过孔焊油，过孔盖油啊，过孔盖油，过孔是什么东西呢？就是我们这些 底层和顶层之间切换的这些孔，这叫过孔，一般这个过孔没有用，所以说我们都要把它盖上油，这样的话他就不漏绝缘了。过孔盖油选择好之后 喷我们选择有铅喷漆啊，这个就是说如果要求环保工艺，那就是无铅喷漆，如果不要求，那就有铅喷漆，这个成金啊，费用会更高一点，这个成金的话，如果说要求的特别高，这个板子会镀上一层金。 一般如果说做普通样品什么只需要选择无铅喷漆就可以啊，如果沉浸的话还可以选择沉浸的厚度，一般我们选择无铅喷漆就可以，不同的厚度，如果电流大，我们选择两中丝，如果电电流没有特殊要求，基本走线我们就选择一般的就行。 金手指斜边，这个我们没有金手指的板子，这板凳上没有做金手指，所以说选择不需要就可以了。 线路测试免费的，我们就选择微针全测个性化服务，这里面默认就可以了，可以看这上面文字有说明啊，需要的话你就选，不需要的话一般就是默认的， 这里边不断 smt， 这是厂家提供贴装服务，需要的话你可以点需要啊，点需要的话就可以啊。选择一个报目表，然后在报目表里面选择你要贴什么原件，然后加一双，他会根据他们的原件库给你贴上原件以及相应的收费。我们这里选择不需要 钢网肯定是要开的，钢网的话我们一般讲需要钢网怎么选择？尺寸最好是在拼板的时候，你要选选择合适的钢网，根据钢网的有效面积选择你的拼板数量，我们的板子是在十七乘十七，所以说我们选择这个第一款就可以了。 油箱面积十九乘二十九，选了之后下边默认工艺， 高网数量只需要一个就行了。选择西高网定位 mak 点啊，我们有 mak 点我们就需要啊，没有 mak 点我们就是不需要就可以，我们有的话我们可以可以选不需要啊，打磨方式就是打磨抛光就可以了，这些都是可以的。打印高网型号，不需要 刚往的订单。被褥这里面我们需要，因为我们的原件都是零八零五封装的，我为了让他焊接的更牢固，可以选择不需要防吸收镀层， 加上这一句话，在做钢网的时候就没有那个 v 字形槽了。然后点确认下面交货期，就是默认的四十八小时就行。 是否需要发票啊，如果累计开票的话，我就选择这个八个点的税金的，如果说是是票和板子同时发发的，那就选择十个点税金的，如果你不需要发票就选不需要发票就可以了。 一般我们选择的都是这个收据，我们选择电子收据即可。发货方式我们选择不同交货期订单一起发货，或不同交货期订单不一起发货，我们选择一起发货，选择我们的地址，默认了就可以了，去如果没有的话在这上面添加 快递，我们选择根据自己的需求选择合适的快递，一般选择的是顺丰经济型，这里确认订单方式，我们选择手动确认订单好点，其他订单就可以了，这样等待订单审核，审核之后我们在线下支付这个费用就可以了， 他们支持支付宝，也支持微信啊，两种方式都可以，付完款之后就等待收货，付完款之后就等待两到三天，确认收货就可以。好，我们回到订单，最后我们回到订单，看一下订单，点这个在线 pgb 订单列表， 打开之后我们就可以看到这个订单了，等待审核，这个是审核通过的，就点这个确认， 选择付款方式，选择你合适的付款方式，选择之后确认就可以了。这个电动版从 pcb 到加工成 pcb 的订单下单过程介绍到这里，谢谢大家。
