螺栓上的螺母的弧怎么画

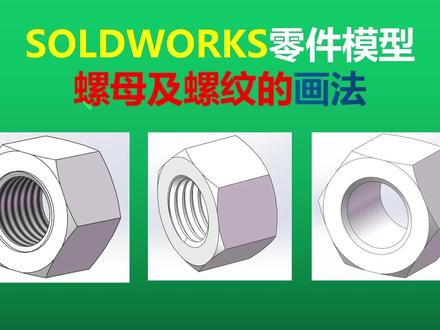

大家好，我是老彭，这一节给大家介绍苏宁沃克斯零件模型的螺母机螺纹的画法。螺母机螺纹的画法他也有三种方法，跟庐山画法有点类似， 第一种他是用装饰螺纹来画他的螺纹结构，第二种是用异形孔的 命令来画他的螺纹结构，第三种是用扫描或者扫描切去的命令来画螺纹的结构。第二种和第三种画的他的结构是一样的 啊，螺母和螺酸他们化螺纹结构的区别，呃，有这么两点，第一个 是他的倒角啊，在有的是在呃画螺纹结构之前要把倒，可以把倒角画好，也可以在画好螺纹之后把倒角画好啊，有些方法就是这个倒角必须在画好螺纹之后再来画他的倒角。还有一个是他的底孔， 底孔有大镜和小镜，一般用切出的方法来画都是底孔是画他的小镜，用拉伸的方法画，一般就是画他的大镜。有这么一些区别啊，下面就对这些绘制的方法进行介绍。 我们以 m 一十六的螺母为类，先用装饰螺纹线来绘制，新建先进一个零件， 我们在上世纪准备上绘制一个正六边形，这是 mv 十六罗马的轮廓，它的对边也是二十四， 因为我们是要装饰螺纹线，画装饰螺纹线，那么他中间的孔我们就要画他的小镜，不能画大镜，大镜是一十六啊，小镜那么就是十 m 一十六的触压螺纹，他的小镜就是一十三点八三五。 好，一十三点八三五大的小径啊，十六的螺帽，他的标准螺帽，他的厚度大概是一十五左右啊，一十四点七五到一十五点九之间，我们就取一十五。 好，刚才这个在拉伸的时候我们注意一下，我这里改一下，在拉伸的时候我们就啊 选择两侧对称好一点，两侧对称，因为我们螺帽两边都会倒角，我倒一边让镜像过去就可以了，所以我们选两侧对称 好，先倒脚，倒脚，我们先倒外面这个角啊，外面这个角我们在这里画一个，画一个圆啊， 画一个二十四的圆，然后我们用拉伸切除来倒角。好，他 同样是一十五到三十度，我们就按三十度来倒脚啊，反向切出，确定 好，这里倒了，我们再倒里面啊啊，里面这个你在画完装饰螺丝之后也可以倒，但是我这里一次见效，我就之前倒 啊，里面这个倒角，他跟罗山的倒角有点区别，我们罗山的倒角是四十五度啊，他的牙膏的大于他牙膏这里他的倒角， 他的外径。是啊，一十六，就是倒角的最大的外径是我们画个一十六，他倒的角度是两个倒角的假角是一百二十度，也就是单品是六十度或者是九十， 但是用六十度的用的比较多一点啊，我们这里标个一十六，然后我们也是倒脚，用拉伸切出来，倒脚，我们把门啊，一百二十度啊， 好，这个也脚也倒过来了啊，然后我们就进向 镜像，把这两个都选进去啊，刚才在拉伸这两个倒角都镜像过去。 好，这个两个打角都打完了，然后我们就用装饰螺纹线点插入柱剪，这里有个装饰螺纹线 好，选他的边，我们就选这个小边啊，选这个啊，确定好，他这里选选 m 一十六，大家看到没有，我刚才这个底孔是一十三点八三五，他这里的螺纹大小是一十六以上， 如果说你鼻孔打个一十六的话，那么他这里是一十八二十以上啊，所以我们用装饰螺纹线画螺母的时候，他的孔是小镜啊，画螺杆的时候是大镜啊，有这点区别。好，确定 好，这就是用装饰螺纹线画螺母的操作方法，下面我们用异形孔向导来画螺母的螺纹部分， 我们这里是先画好了他的倒角啊，他的我们 用呃切除法，也就是说他的螺纹孔是他的小镜。一十三点啊，一十三点八三五。好，我们点这个螺纹线 选，这个时候我们倒了角的话，我们选这个啊，一十三点八三五的，这个这个圆啊， 好，然后啊，为了使他的起始位置那个完整的切出，我们来一个偏移啊，偏移时 点力深度，因为我们偏以来于时，所以我们这个深度啊，就呃大一点啊，三十五 方向改一下啊，对啊，然后这里一十六乘二， 我们是一十六层二的螺纹啊，其他的基本上都不要变，就是这里注意啊，这个是剪切螺纹和拉伸螺纹，现在我们是用剪切螺纹的话啊， 如果用拉伸螺纹的话，那么他的底孔就要改为他的大劲四一十六，然而且他的倒角是要画完螺纹之后再来画， 而且用拉伸螺纹的时候，如果说你为的是他啊，拉伸的比较彻底的话，也是要两边要出来一点，出来一点，最后还要剪切，就多一个步骤，所以拉伸相对来说麻烦一点啊，剪切相对来说简单一点。 好，这里的参数都不会动他，然后我们点确定 好，他这就把这个螺母的螺纹部分给画出来了。好，我们再来介绍，用啊异形孔向导的拉伸 方法来画他的螺纹，用拉伸来画的时候，那么他的这个倒角，这个倒角就画完螺纹之后再来倒，还有一个他的底孔就是大劲，就是一十六啊，这里我已经改过来了，我们也同样选这里啊，螺纹线 选这个一十六的，这个圆， 好啊啊，这里我们为了使他完全的到位，我们偏移一个十啊， 好点，力行动，我们假三数啊，这个时间就不会变了啊，这里我们就点这个拉伸啊，拉伸他就用拉伸的方法来深层螺纹。 好，我们再确定 好，他这个螺纹就形成了，然后我们要把这两边切掉， 如果说你是刚开始就只选这两个边的话，他到时他这个起死点和终点他就有一个台阶，这个是不好看，而且不完整啊，这个时候我们就要把多余的给他切掉，我们画一个 举行啊， 因为我们螺帽的厚度是一十五，我们这里选个一十五，把两边的给它切掉， 划上去就完全观全啊， 好，就把它切掉了，然后这个是要打一个角啊，我们打个一四六的角， 画个一十六的圆啊， 然后倒角，我们也用拉伸切取了倒角，他的角度六十度， 另外一边打搅，我们就对称对称过去，镜像 好进行过来了啊，好，这就是用啊异形孔向导的拉伸法来画的 螺母的螺纹的方法，我们用扫描切出的方法来绘制螺纹，螺母的螺纹部分用扫描切出的方法，它的底孔里面是用小镜， 也就是这个直径是一十三点八三五，然后他的倒角可以在画螺纹之前倒，也可以在画螺纹之后倒，我这里就在画螺纹之前就已经倒角了。 为了使他的切区更完整，我们一般要在呃他的起始位置，我们离这个端面大于一个楼距的地方开始，所以我们就建立一个基准面 啊，大于炉具就可以了，我们就选十啊，然后在这个基准面上绘制一个螺旋线的起始员啊，我们 这个圆，他的直径可以是大径，也可以是小径，作为他的扫描的机菌， 一般大镜是他的工程，尺寸比较紧，精确一点，所以我们就以大镜一十六的这个圆来作为他的扫描的一个机井圆。然后我们绘制螺纹线， 在特征曲线这里选中这个螺旋线，因为我们螺帽 啊，他就选横定炉具就可以了啊，不需要考虑退刀的部分，他的炉具是二 啊，这个方向是可以改的啊。然后他的圈数，他的圈数你只要是两边都 有，大于一圈就可以了，数字你大一点，小一点，问题不是很大啊。好，这些长按数设定好之后，我们就确定好这个螺旋线，就画出来了他的 扫描的路径，那么我们切出的一个牙形，我们再来画，在前四基础面上，我们画要切出的牙形，画一个等边三角形。 好，我们选中他，使他三条边都相等，而且作为高照线。然后我们把他的啊，把这一条边定义为竖直 给他的尺寸，他的这个等背三角形，他的边长是等于罗距的啊，等于二， 然后我们标注这个等边三角形的高，作为一个辅助尺寸。好，现在切 他的顶式切掉八分之一，这里到这里啊，我们切掉这个尺寸是八分之一啊，八分之一 h， 我们就为了精确，我们就选中这个尺寸再除以八， 这边再切掉四分之 h 啊，没人选 选中四分之一 h 啊，他就等于这个尺寸除以四。 好，我们再把这两条边侧面用实线把它连起来。 好，我们要切掉的就是这个部分，然后我们再选一个基准点， 因为我们的螺旋线它是一十六，是以大径为基准，所以我们的基准点选择这里，如果是以小径为基准为螺旋的扫描路径，那么我们就放在这里啊，这个点的这个区别啊，我们在 好，我们这个画完了，我们就把这个要切的牙形和这个螺旋线相穿套，我们选中这个点，再选中这个螺旋线， 选择他的几何关系穿透。好，这就完成了。 推出草图，然后我们就来进行扫描切除的操作， 点击扫描切除他的草图，就是我们刚才的这个牙形入镜就是螺旋线。 好，确定把这个啊螺旋线隐藏，基准面隐藏好，他这个螺母就画出来了啊，这就是用 啊扫描切出的方法来绘制螺母螺纹牙形结构的方法，下面我们来介绍用扫描的方法来绘制 螺母螺纹牙形结构的步骤。用扫描来绘制的时候，他的底孔是要以大镜，一般是以大镜啊，那么一十六的螺母他的 直径就是一十六，另外一个啊，倒角再挪抹牙型的这个倒角，他是要在画完螺纹结构之后再来倒角，有这点区别。 为了使他的螺纹牙形结构比较完整，我们的起始部分还是要离这个端面要大于一个炉具，我们就在他的端面这边建立一个基准面， 我们这里定为十毫米啊，因为他的炉具是二，只要大于二就可以啊。然后我们在鸡绝 面上来画一个螺旋线的一个机菌源啊，这个机菌源可以是可以是大镜，也可以是小镜啊，一般我们是用大镜啊， 我们就画个一次六百元，因为大镜台是他的公斤尺寸。好，再来画他的螺旋线， 在特征曲线这里画他的螺旋线啊，这个螺旋线就跟拉伸的一样的，这些参数就不改了啊，就确定螺旋线画出来了，我们再来画他的要拉伸的牙型，这里要注意 拉伸的牙形和切出的牙形他的方向是相反的啊，这里这一点要注意， 随便画一下啊， 把它相等作为高照线。这里，对，就是如果说我们是切除，那么以这边这一点点作为竖直线，我们是拉伸，那就要以这边这一条线作为竖直线啊，竖直。 然后我们来标注他的尺寸，这里是二，我们还标注一个三角形的高，作为他的辅助尺寸， 然后切在这里切掉四分之一，是四分之一的这个高啊，我们就标注他的尺寸， 他就等于他的四分之一。 好，再在这边切掉八分之一的膏。 好，他等于这个高，除以八 好。这两个切的位置确定好之后，我们把两条侧边的这个线用实线把它连起来。 好，我们要拉伸的这个螺纹的牙形大概就是这个梯形的形状，然后我们选一个基准点， 他可以是在这边，也可以在这边看我们的螺旋线的基准源是多少。我们螺旋线的基准源是一十六，是以大径为基准，那么我们的点就放在这里，他如果是以小径为基准，那么我们就放在这里啊，这里也注意一下，好，确定， 然后我们就啊把这个 退出这个操作啊， 然后我们就选择 选择这个点和我们的螺旋线相穿透， 确定啊， 再再来进行扫描的操作，扫描的草图就是我们这个牙形录进去的螺旋线。好，这就确定他就扫描出来了啊， 把螺旋线隐藏掉，把机准面隐藏掉，就把多余的，因为是拉伸出来的，我们就要把多余的部分切掉， 我们也在剪丝机局面切啊，我们 因为罗马的厚度是一十五啊，我们我们在特征里面切掉， 完全贯彻法上切除 好，切掉之后，最后我们来打一个角， 倒角我们画个一十六的圆，因为他的倒角的外镜是等于他的大镜啊，或者是比大镜大一点点。一十六， 再用拉伸切除的方法来倒脚，他是六十度。 好，这个打结就打完了，另外一边我们就通过镜像， 好，接下来了啊，好，这就是用扫描的命令来绘制螺母那螺纹牙形结构的方法。 下面我们对罗马基罗温的画法进行一下总结，我们讲的有这么几种方法，第一个他是用装湿螺纹的方法来绘制罗马的螺纹结构，第二个是用异形孔 的方法来会治螺母螺纹的结构，异形孔他有切曲方的方法和拉伸的方法啊。第三大类这样扫描的方法来会治螺母螺纹的结构。扫描，他也有扫描、切除和扫描， 所以严格来讲，他有这五种绘制螺母螺纹结构的方法。在这些方法中，装饰螺纹他的容量是最少，大概是一百三十六 k， 其他的几种他们的容量基本都差不多啊，都是在四百 k 左右，所以一般没有特殊的外观要求或者是动画效果。我们一般是画装饰螺纹来用装饰螺纹来会 是罗马的罗文结构，跟我们的罗双是一样的。好，关于罗马基罗纹的画画，我们就介绍到这里，下一节再见。

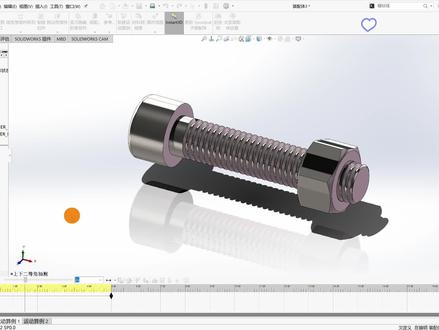

大家好，这一期我们一起来做一个螺栓螺母的配合动画。 首先新建一个装配体，插入螺栓和螺母零件，点击打开插入装配体。好，插入完成之后，我们给它旋转一下螺母， 点击配合，选择螺栓的外圆柱面和螺螺母的一条边线，约束一个同心，点击确定。 继续在配合下找到机械配合，选择螺旋，然后点击螺栓的龙纹顶面，继续选中螺母的龙纹顶面， 然后把下面的方式修改成距离圈数参数，输入一点五，点击确定。好，现在我们这个螺栓螺母的配合已经完成了，我们可以手动旋转一下，看一下是否正确， 确定无误之后点击运动算力，选择添加马达，点击螺母的一条边线，现在是方向是反的，我们让它顺着任旋转，点击反向，点击确定。 好，现在点击播放。 那么到这里我们螺栓螺母的配合动画就制作完成了。关注小白，分享更多 selux 绘图技巧，我们下期再见！

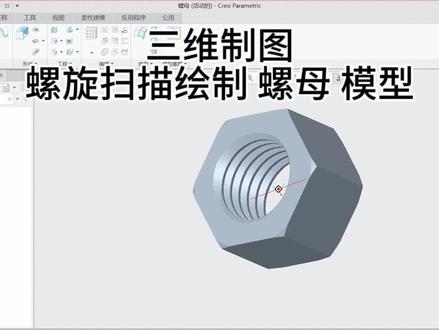

接上一期螺栓模型的绘制，这一期我们回绘制螺栓模型，螺母模型的三维建模我们分步骤进行解析。在软件绘图界面选择一个平面，点击拉伸，选择一个平面，进入草绘视图，选择画圆工具，沿着中心点绘制一个圆形， 修改圆形尺寸为六毫米，点击通用模板工具， 选择多边形，选择正六边形， 修改多边形的一条边的尺寸为五点五毫米， 完成手绘， 修改拉伸长度尺寸为六毫米，完成拉伸。选择斗 角命令给螺母模型的两个内员进行倒角， 文神抖擞， 选中模型的一个面，绘制外侧圆形倒角，点击草绘，调整绘图视角，选用线段命令沿着螺母的边缘绘制三角形， 修改尺寸，下面一个角也重复同样的操作， 绘制完成。退出扫绘界面，使用旋转命令， 选中刚才绘制好的两个三角形，标定中心线作为旋转中心， 选择切除材料，完成旋转， 选择螺旋扫描工具，选择一个面，绘制扫描路径， 调整绘图视角，使用线段命令沿着中心轴绘制一条水平方向的直线，终点绘制一条垂直方向的线段，水平方向的线段长度改为六毫米， 长度方向的线段改为九毫米。删除水平方向的线段，完成草绘，选择参考，选中扫描路径 中心线，完成绘制。点击草绘，选择线条工具，沿着扫描线段绘制一个三角形，使用相等工具依次点击三角形的三条边，修改三角形的边长为零点七五毫米， 这样一个扫描洁面边长为零点七五毫米的等边三角形就绘制好了。完成草绘， 修改螺旋间距为一毫米，选择切除材料完成扫描，一个完整的螺母模型就绘制完成了。

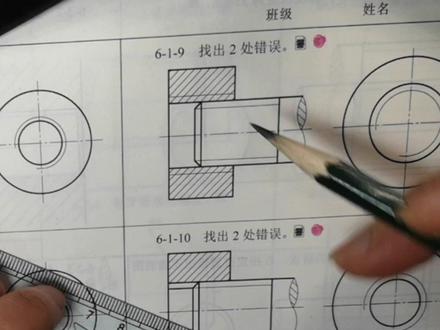

这道题呢是螺纹悬合的画法，是考你螺纹悬合的画法，那另外螺纹要悬合在一起，也就说我这样把螺母给拧到这个螺丝上，要悬合在一起的话， 呃，螺纹的五个要素必须要完全一致，五个要素就是一个是螺纹的牙形要一致， 第二个螺纹的直径要一致，第三线数要一致，第四螺距和导成要一致，最后就是选项也要一致。只有这五个要素完全相同，这样的内外螺纹你才可能选合在一起，组成一个螺纹。负。 那现在我们这个题呢，只是叫你去找出两处错误，找错误就比较简单，因为现在没有，不太好在原图上改，我就 给大家说一下错误在哪里就可以了。比如说第一道题这个位置，那他呢是错在那，现在这个是 螺栓，相当于就是这样子的，对不对？我左边这个矩形就相当于是这个螺母，然后这一块的话就是我这个螺栓，那旋进去你就发现啊，你螺栓的大颈 和你这个螺母里面这个小径是一样大的，然后螺母的大径比你这个螺栓的大径还要大，那你说这里直径是不一样的，那肯定就是错误的，对不对？呃，你在画图的时候应该是， 呃，内螺纹的小径要和外螺纹的小径对齐，大径要和大径对齐，所以说这里是一个错误，对不对？那这边也是错的。嗯， 左视图上主要就是错误在这里，然后我们再看左视图，左视图应该从左往右看，这样子看过去，这样看过去的话，你看到的应该是内螺纹，内螺纹那就应该是 小进出实线，大进细实线，所以这里他是画反了的，我们这里没办法修改好，我们只能说出他的错误在哪里，这是这道题的错误。然后接着我们可以来看一下 这道题，我们看这道题的错误，那这道题的错误，我们就可以在原图上我把它改出来。那首先你看他现在 内外螺纹悬合在一起，就是这样子的，对不对？悬在一起，那悬在一起以后，现在我们看大径和大径对齐， 小径和小径对齐没有问题，但是你注意这个螺栓上面这一条螺纹中指线，螺纹中指线已经到了螺母的里面， 对吧？跑到了这个零件的又断面的里面，那也说这段其实他是没有螺纹的，既然没有螺纹，那就是一个圆柱，那一个光的圆柱面要悬到一个轮孔里面，显然是做不到的，那所以说这里就是一个错误，对不对？那现在我们可以把它给 改过来，那么在改正错误的时候，最简单的方式好，就是把这条螺纹中指线，我可以把它移到这个零件的端面以外， 我们把它移到这里，我就任意找一个位置，对吧？隆重之前到这里， 好，然后我这条螺纹中指线我就不要了，这条粗实线就不要，然后呢把这条细实线给延长，因为这条细实线代表的是小金线，你把它延长到螺纹中指线，那也就是说我螺纹呢？ 螺栓上的螺纹应该是从这个端面到这条线，哎，整个他都是有螺纹的，那这样呢？就可以旋进去，对不对？那主式涂上呢？就没有什么错误了。呃，主式涂上，因为这个抛面线，你看他也达到了 初始线为止，对吧？所以这里没有错误。呃，然后左视图我们看一下，左视图从左往右看，那同样的道理，你能看到的应该 也是内螺纹，内螺纹那这个是小径，小径就应该画一个完整的初始线的圆，然后外面这个应该是大径，大径 应该画一个细实线的四分之三圈的圆。好，我们这里呢，没办法在这个圆图上给大家改 改。明白，所以我们只是叙述一下。好，你自己动手把它改好就可以。那主要错误就是这样几个啊，一个就是罗恩中指线，对吧？还有小金线，然后还有就是左视图上，好，这里有错误。

喂，老师老师，你能给我画一个这样的螺栓不？你这是哪是螺栓呀？我教你画一个这样的螺栓可以吗？可以可以可以来我讲一下啊。首先的话呢，我们新建一个文件， 找到这里有一个多边形的命令是 pol， 输入 pol 空格侧面数为六六空格，指定中心点，选择外切与圆半径为二十三空格。再用圆的命令 c 空格，以他的几何中心半径连接到他的端点上， 把石头方向改为西南等轴侧视觉样式改为真实模式。使用三维拉伸命令 e x t 空格框，选需要拉伸的对象空格确认，往下给他一个高度二十五空格。 接下来再使用导圆角命令 f 空格，选择这条边半径六空格，再选择第二条边空格确认，导出这样一个圆角。找到这里有一个交集的命令 in， 输入 in 空格框，选对象空格确认，做出这样一个螺旋底座。再使用圆柱体命令 cyl 空格，以他的这个底面的圆心为圆柱 底面中心点半径十五空格，高度七十五空格。倒斜角的命令是 c h a 空格，选择上方这条边空格，距离四空格，四空格，再选这条边空格确认。最后呢，我们找到这里有一个螺旋线的命令 h e l i x， 输入 h e l i x 空格，碰下他的上方以他这个圆心为螺旋线的顶面圆心，输入半径十五空格，顶面半径十五空格。然后输入二级命令圈高 h h 空格，圈高为三点五空格，高度为五十空格。 把十度方向改为前式。再使用多边形的命令 pol 空格侧面数为三空格，用二级命令边翼去画，然后以他的螺旋线的起点为三角形的起点，高度三点四九 空格。好，接下来使用扫列命令 sw 空格，选择三角形空格，再来选择这个螺旋线，把它扫列成为一个螺纹。扫列完成之后，选择它 m 空格，竖直往下移动五十的距离。最后呢，我 我们使用这里的差级命令 su， 输入 su 空格，选择要保留的实体空格确认，再点击要减去的实体空格确认。你看，这才是一个真正的三维螺栓。这老师你也太厉害了，用了这么多快捷键， 这我平时工作中那都记不住，可咋办呀？记不住快捷键，我推荐你使用这张 cad 二维加三维的快捷键大鼠标垫，这上面包含了我们常用的绘图工具，修改工具，标注工具，功能工具，还有三维建模，每一个都有对应的图标。我就把它放在视频左下角，小黄车你点击就可以把它带回家。
