西门子铣腰槽怎么编程

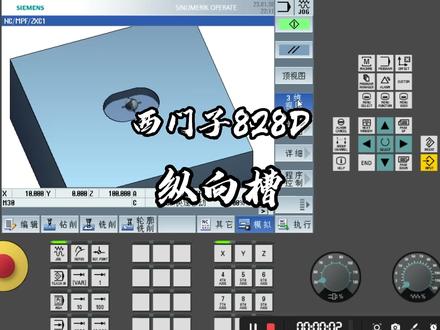

大家好，今天我们讲一下西米子八八 d 和八四零的这个洗槽的功能。我们先讲一下纵洗纵向槽，我们先编辑一个程序，点击程序管理，新建 正向朝八，确定，我们先定一个毛胚，其他毛胚选择一个一百乘一百，高度五十的一个， ok， 回车，选择一把刀具，编辑选择刀具，选择一把十毫米的刀具，逆袭刀， 换刀两千转 m 三正转调一号刀沿， 再选择洗靴槽。纵向槽，我们先选择一个简单的安全距离，给五十净给速度我们给两百，选择粗洗 记准点， x 零 y 零，嗯，上表面为零，长的宽度我们选择 s， 长度我们给个长一点， 深度六个毫米，我们分两两到七吧，两到三毫米啊，我这个模拟我就快一点余量留个零点一下的方式，我们可以选择垂直，也可以选择这个 前线，也可以选择往后，我们选择往后吧啊，这个斜到这个请斜角十五度，我们一般选择三到五度吧，我们选择五度， 选择这个接收，对这个槽进行一个粗洗，粗洗之后我们可以抬到机灵这一半，我们先模拟一下这个洗槽的一个效果，选择三维，试图 好，这里提示啊，缺少了这个程序末尾结结束，取消 m 三零和 m 零二和 m 幺七。 这个槽已经洗好了啊，洗好了啊，我们把这个程序之后稍微修改一下，把这个报警消除啊，因为程序没有结束啊，来到之后没有 m 三零， 我们同时把这个简单槽 啊，嗯，刚才是纵向啊，我们把它简单改成完全给个角度啊，完全和这个简单的区别就是一个可以是模态的，可以指定基点的位置，选择不同的基点位置。 嗯，还有就是可以指定模态啊，位置模式，这样的话可以在多个位置起床。我们现在只有一个材料，我们就单独一个位置吧。还有这个旋转角，我们给个三十度，再我们再模拟一下。啊， 这是倾斜下刀啊，洗，分两层洗去这个槽的一个过程。

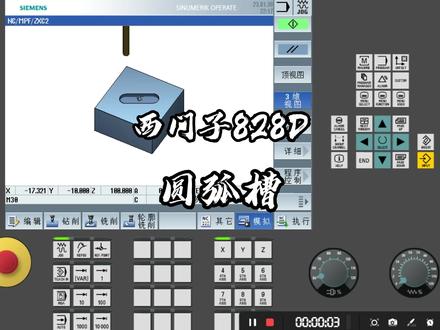

大家好啊，接下来我们讲一下这个喜鹊里面这个巢的另外一种形式，圆弧巢，我们先选择一个简单的一个输入形式吧， 安全绝对，我们给五十啊，近距离我们每分钟啊，给三百，行驶选择出加工这方向我们慢一点给两百毫米每分钟，这个是一个全员的啊，我们先选全员基点，选择中心点 潮的数量啊，我们有给个三个吧，四个，四个吧，这是一个分度元的一个半径啊，半径我们给个四十吧， 这是七十角，七十角我们给零度啊，好，不对，这个是一个夹角啊，夹角 alpha， 零的， 这个是七十角啊，这个啊，这个是这个槽的一个，嗯，应该是说中心角我们给个三十度吧，啊，槽的宽度我们选到前面是十的，我们要选个二十的，稍微大一点， 比刀具要大一点，我们选择六个毫米深，每刀洗三个毫米吧，余量就零点一， 定位的话可以沿着直线，也可以沿着圆弧啊，这个看你选择要不要 b 档，符合你的工艺要求啊，我们选择简单的把直线 点击接收啊，我们先模拟一下这个槽的一个效果啊，我们把原来这个程序删掉啊，原来洗了一个直槽剪切啊，我们看一下这个模拟这个起槽的一个效果 啊，这个有点大啊，我们放大一点 啊，这就是我们这个洗这个茶的一个编程过程。

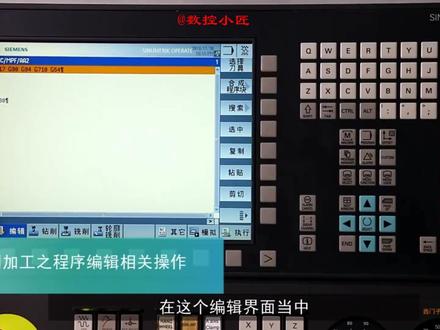

在这个编辑界面当中，我们可以看到在水平菜单上有许多跟钻靴、喜靴、轮廓喜靴相关的功能按钮，也就是当我们需要编辑一个加工循环的时候，我们可以直接进入到相应的循环目录下面， 激活相应的对话窗口，设置加工参数，然后通过接收件来产生一个循环程序。 对于这些加工程序段，我们也可以对他进行 复制粘贴或者是剪切粘贴的工作。比如说对当前成一段，我们 按下复制这个按钮，然后再进行粘贴，就立即可以产生一个新的 加工成一段。那么我们只需要进入到这个程序当中，简单的修改一些参数，就可以成为一个新的加工成一段。 如果想复制更多的程序段，我们也可以用选中的方式连续选中多个程序段，按下复制，再按下粘贴， 就可以得到更多的程序段。对于不需要的程序段，我们可以直接用剪切键把它去除掉， 或者选中连续的程序段一并剪切掉。 这里面需要注意的是，我们可以看到在菜单当中并没有删除的按钮，也就是说如果你把成一段剪切掉以后 不粘贴回来，那么就相当于把成一段删除了。这样做的好处是， 当你误删了一些程序段的时候，还可以及时的用粘贴键把它找回来。 程序的搜索这个功能可以让我们很快的找到程序当中的某一个带门指定。 例如我们按下搜索，然后我们选择搜索的方向是向程序的结尾，还是通过选择键向程序的开头部分。比如我们输入一个文本 g 幺七，按下输入按钮，光标立刻就定位到 g 幺七这个字符上，非常方便。在这里还有一个按钮叫做选择刀具， 通常如果我们这样一把刀具的话，我们可以 用刀具号，然后 m 六代码进行刀具的更换， 但事实上你可以不直接写出刀具代码，用选择刀具这个功能直接进入刀具表，从刀表中选择你所要用的加工刀具，按下确认键， 这个刀具也会显示在我们的程序当中。现在程序当中已经有了很多个程序段，那这个时候为了程序段的查找和排序的方便，我们可以把它 加入程序段号，那么我们现在用扩展键找到重新编号这个按钮，那么我们就可以给程序 段自动的进行编号。首先我们输入第一个成一段的号的数值，例如第一个成一段从 n 十开始，然后第二个成一段的间隔 至十，按下确认这个按钮，我们可以看到所有的成一段都进行了重新的排号， 从 n 十， n 二十， n 三十， n 四十依次下去，我们需要同时对多个程序文件进行编辑，可以令打开更多程序这个功能按钮。 当我们按下这个按钮的时候，我们就可以进入到程序部度当中去 选择更多的加工程序， 那么我们现在就打开了另一个加工程序，整个的编辑屏幕分成了左右两个部分， 但是光标在同一时间只能在一个程序当中存在，怎么进行切换呢？我们可以通过下一窗口按钮，让光标在两个程序之间进行自由的切换。 其实我们还可以打开更多的程序， 光标可以在更多的程序之间来回切换， 这样对于同时编辑多个程序是非常方便的。当我们不需要开启这么多编辑窗口的时候，可以用关闭按钮 将不需要的程序逐一关闭， 如果这个程序已经编辑完成，我们也可以用关闭按钮把整个 程序结束掉。现在如果我们想执行一个加工程序，我们可以将光标定位到这个加工程序上，然后按下屏幕右边直行这个功能按钮， 系统就会自动切换到自动加工的模式下，这时候按下循环启动按钮，就可以执行这个加工程序了。其实如果我们在编辑器当中 正在编辑一个程序的时候，我们也可以直接通过直行这个按钮 直接进入到 自动方式下去执行加工程序。 在程序编辑这个窗口底下还有一个功能按钮叫做合成程序块， 那么我们将光标移动到需要合成的成一段当中， 把这些成一段进行选中， 再按下合成成一块这个按钮给这个程序段起一个名字 接收，那么刚才这些加工程序段落就被 组合到一个成绩段当中，通过按下右键头可以将他们打开，好比一个文件夹，那么可以折叠起来，那么对于整个程序的结构来讲就非常的清晰了。 当程序块合成以后进行了折叠，我们可以把折叠以后的这个程序块当成一个程序段来处理， 比如说我们可以对他进行剪切 粘贴， 也可以对他进行 复制粘贴，如果一个成绩块不再需要使用，我们也可以把它进行分解还原。 光标移动到成一块上，打开 将光面移动到程序块结束这个位置上，这时候这个按钮就变成了分解程序块， 然后我们按下分解成一块按钮，我们可以看到刚才被组合的成一块又重新的分解回原状了。 我们的八二八 d 系统不但可以对 nc 驱动器上的程序进行管理， 我们还可以对外部的驱动器的程序进行管理。现在我在 usb 口上插入一个 u 盘，这个时候 usb 驱动器的标记就会点亮，那么我现在选中这个驱动器 就可以进入到 usb 的目睹当中。例如我选中一个加工程序，同样可以用打开键或者是右键头把它打开。 我们现在打开的是一个模具程序，模具程序通常都比较大，那么我们系统内部的 nc 的驱动器的存储空间 是有限的，遇到比较大的模具加工程序，我们也只能从外部驱动器上直接把这个程序打开。对于外部驱动器上的程序，我们不但可以打开进行读，而且我们还可以进行改写， 例如我们这个地方可以进行刀具的选择， 然后加入换刀的代码都是可以的。 usb 驱动器当中的程序我们也可以进行选中和程序剪切的操作， 现在我们可以按下 ctrl， 加上下一窗口键，光标 就立即定位到程序开头的第一行的第一列的位置上，然后按下下箭头， 然后按下选中按钮，光标下移一行， 再按下按的按钮，光标就直接定位到这一行的最后一个字头上。当我们选中了这些需要删除的程序段之后，我们按下剪切按钮，程序段就被删除了。如果我们在加工程序当中 设置了毛坯的话，比如我们可以设置一个六面体中心 宽度 一百五，长度二百，高度五十的一个毛坯，这时候我们就可以带毛坯进行程序的模拟。 模拟有顶视图，也可以看其他视图，比如说前视图、 背视图、左视图和右视图， 我们可以看到由于加工程序 比较大，那么这种模拟速度也是非常慢的，为了我们能够迅速的看到大致的道路轨迹的形状，其实我们可以有一种更好的方法， 将模拟复位掉以后，我们回到编辑窗口， 按下右边垂直准菜单的扩展键，我们可以看到这里有一个模具视图按钮。 对于复杂的模具加工零件，我们通过这个方式可以很快的 把程序当中的刀路和点位都显示出来，我们还可以 将其中的快速定位的程序段隐藏掉， 也可以隐藏掉插补的成语段， 那么现在就剩下了所有的点位了， 我们也可以把点都隐藏掉，这时候看到的就是所有的刀路。 同时我们还可以对这个模具视图进行缩小放大，看到局部 也可以自动缩放到一个合适的比例 放大镜的功能。

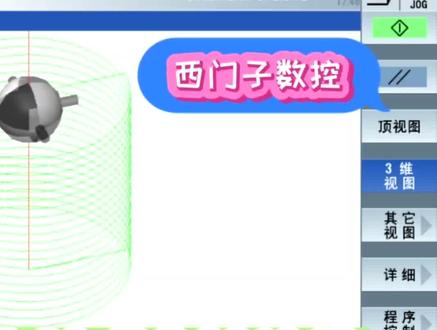

大家好，我是田金，下面我们讲解一下森林 max 八八 d 特指令，我们点击哈尔不见，点击全屏，我们可以看到螺旋线插补，螺旋线插播指令， 这里有详细的视力。呃，他用纸巾的话可以洗油槽，也可以洗螺纹，也可以洗圆孔， 我们编辑一个视力，我们编辑一个，编辑一个。呃，三十升的一个螺纹，螺距是一点五，直径的话我们这个要自己定一下，我这里只写一个大概值， 我们写个二十直径四十的圆， 这的话下到负三十的深度，然后太阳的话等于就是一点五，三十出一点五等于二十圈， 然后推刀 结束语，我们这一行的意思就是顺时针圆弧半径是二十，深度是三十，然后我们告诉他怎么下到三十呢？是旋转二十圈下到三十的位置，所以说他等半径的话是一圈的话就是一点五，螺距是一点五。 好，我们现在模拟一下 啊，这样就可以了，我们可以洗顺时针螺纹，我们也可以洗逆时针螺纹，我们可以从上面往下洗，我们可以，呃，从下面往上洗都是可以的，油槽也是没问题的， 我们也可以利用这个来写雪颜孔，我们可以给他小一点。好，谢谢大家。

朋友们好，我是周公，今天给大家分享的是一个洗腰草混程序，像这种洗腰草混程序好不好学呢？其实呢很简单，一学就会，周公一直强调，学习数控一定要支起眼，还要支起所有人。 我们上一节视频讲过，所谓红程序呢，就是运用公式来生成道路，我们只需知道我们要加工尺寸的特征，对这些特征进行复制，就可以通过公式进行比较运算，最终呢生成我们想要的道路。那么我们的腰草有哪些特征呢？我们来看我们的腰草呢，两头呢是两个半圆， 我们腰草的直线到长度了就是我们两头圆形距的距离，腰草的宽度呢就是我们圆的直径。有了这些已知条件，我们就可以将这些尺寸来进行复制，然后呢手写出一段洗腰草的程序，这里我们要注意我们要加工的这一轴深度呢，肯定呢不能一刀到底， 需要螺旋分层洗销，因此我们只需要将我们的这种写一个公式进行比较预算，当他满足条件的时候呢，就一直螺旋分层洗销，进行循环加工，当他不满足条件的时候呢，我们就结束循环。不知道我这样讲大家能不能听明白，没听明白的朋友呢，也可以点击主页加入多功能粉丝群， 都会将这个洗腰槽和程序来做成模板，以文字的形式来发送至粉丝群，需要的朋友只需要进入粉丝群 复制这道程序，就可以直接上机使用了。我们今天分享呢，就在这里感谢大家的观看，学会的朋友记得长按小爱心，你们点赞、收藏、评论和关注是我持续创作更多优秀作品的动力！

第十六节数控开槽编程用红程序实现循环喜消，如下图所示，在一正方体中央喜消加工出一道深槽。 我们先分析下加工图纸，现有一一百乘一百乘一百的毛坯板，在其中间位置开一道槽，宽度二十毫米，深度五十毫米。选取一把直径二零 x 一零日洗刀， 注意长度为大于五十的深度，设置人点位置为弓箭左侧中心位置，并设置刀具长度补偿。 在编写程序前，我们先了解下红程序中 if 条件转移语句，指令格式如下， if 条件 gitten。 如果指定条件表达是满足时，转移到标有顺序号 and 程序段。如果指定条件表达是不满足，执行 下个程序段。整体表达形式如下图所示。在程序的条件运算中的运算符表格如下，运算符作为两个数字的比较，可以实现条件的设定，注意不能使用不等号。 最后编写程序如下，大家可以通过右侧括号内的注视来理解各程序段的意思，注意条件语句的表达格式。
