有朋友留言,像这种按钮的线不会排,今天我们就一起来看图接线,学习他的接线技巧。老规矩,看图说话。 根据电路图,咱先把所有的指示灯的零线全部接通。看实操,现在所有的指示灯的零线已经全部接通。 再看图,咱火线从保险出来后,直接接通到了停止按钮的一端。图上总共是八个回路, 下面看实操,所有的火线已经接通到了停止按钮的一端。再看图,停止按钮的进线已经接好,现在直接接他的出线。出线总共是两条,一条 到启动按钮,另外一条直接到底板。看实操线从停止按钮出来,一根接到了启动按钮进线, 另外一根是直接并通放到底板的。好了,现在就没剩多少线了。再一起来分析这个电路,启动按钮出来后,一根线直接到底板,另外一根线到咱的指示灯好上菜,咱们的线 从启动按钮出来后,一根接到了指示灯,另外一根咱们并通放到底板。好了,现在面板上基本上所有的线就已经接好了,检查一下没有问题咱就开始绕绕管,稍微绕一段距离,根据你的走线 把线固定好。要注意的是,所有的线留在线槽内的都要留有余量,出了线槽以后的线要做到横平竖直,在需要开门的地方 要留一定的弧度,防止开门后线不够长会把线扯断。好了,想要看后面的线怎么接的朋友可以在评论区留言,咱们下期视频再见!

大家好,本期视频我们讲解一下这种带指示灯的按钮的接线方法。我们先认识一下这个开关, 他后面有五个接线段子,就这两个是指示灯的电源,这三个是开关触点, 其中这一个是公共端,这两个分别是一个常开触点,一个常闭触点,这种常闭触点我们一般用的很少,主要用这个常开触点。这种开关有两种接线方法, 第一种就是说这个指示灯是常亮的,第二种是只有按钮按下去以后指示灯才亮。 首先介绍一下指示灯常亮的接线方法,这是我画的这个开关的 啊,接线剪图有四个接线段子,是种 ncnc 一与 nc 二分别是这个开关的常开触点 正负是这个指示灯的电源开关触点的 ac 一接电源的正, ac 二接负载 指示灯的正与 nc 一转接指示灯的负与负载的负与电源的负接在一块。 然后再看一下这个按下按钮之后指示灯才亮的这种接线方法。呃,他的接线与第一种唯一的区别就是这个指示灯的这个正的接线不同, 第一种指示灯的正属于 nc 一短接,第二种指示灯的正属于 nc 二短接,这是他们之间的不同。 好,下面我们就实际接线演示一下,我们用这个按钮控制这个小马达来演示一下接线方法。 现在我已经按这个指示灯常亮接好线了,大家可以注意看一下这个,这个红色的是指示灯的电源线 与这个触黄色线有触点的,这个正啊是接在这个电源正上, 我们放上电可以看一下这个灯是常亮的,放上电以后这个灯是一直亮的,然后按下去把它转了。 现在我用第二种接线方法已经也把线接好了。这种接线方法与第一种的区别就是这个指示灯的这个正与负载端的这个敞开触点是接在一块的,你们可以顺便看一下, 放上电以后,这个按钮上的指示灯是不亮的,因为按下去以后这个指示灯亮了,同时这个马达也在旋转,关了以后指示灯就灭了。好,本期视频就直接说到这里,感谢观看。

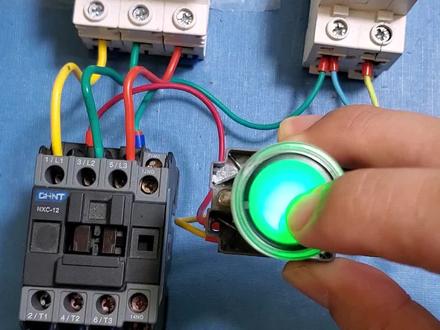

给大家看一下这个带指示灯的按钮怎么控制接触器,看按下去之后接触器吸合,他这个运行灯也会亮起,看看怎么接的线。我把这个按钮开关拆开给大家看一下,这个 n o 是一组常开点,咱们给他拆开, 这是一个一个小开关触点,然后他这个按钮上面呢有一个指示,这个指示灯,这个指示灯是 二百二十伏的 x 一 x 二,这个地方他都标的是一个 x 一 x 二,这是指示灯的两个单子。咱们是先先按一下按钮,之后 他会把这个火线导通,导通红色线是到了线圈 a 一,那他导通这个黄色线就到灯的一端,灯的另一段是接的零线,主要是他这个地方一一闭合, 他这个灯就会亮。看一下我现在按下去,灯已灯已经亮,这个线圈已经得电。

欢迎来到本次的开箱视频,今天我们将为大家带来施耐德 r x m 继电器的简单介绍。 rxm 系列继电器为简单和复杂的自动化系统控制提供了简变化核改进功能的特征。针对自动化控制的 rxm 继电器有以下四大优点一、易于选择更多的触点,选择范围二 co 三 co 四 co 控制电路电压范围宽,且有不同的插座的类型。二、便于使用单不可索式测试按钮、触点状态的机械指示的窗口、 led 上电指示灯。 三、安装简便,弹簧连接插座,无需螺丝刀,可实现最高节约百分之六十五的接线时间。插座适用于定导轨和面板安装,直接定导轨安装或法兰 适配器进行安装。四、设计性能高,符合 rose 和睿智的环保设计,灵活加装保护模块,弹簧插座的导线可承受二十千克的拉把力。有老板用到施耐德 abb 三零西门子日历公控机的产品吗? 有用到关注私信我吧,我将竭诚为您服务,给您提供最好的价格支持。今天的施耐德继电器开箱视频就到这里结束了,今天是五一长假的最后一天,明天就要上班了,大家玩的开心吗?评论区留下你假期的趣事吧,咱们下期再见,拜拜!

很多的朋友电脑主板出了问题以后都会自己去购买,但是买了以后该怎么进行接线都不清楚, 有时候接线部队还会带来主板的损坏,今天我就给大家 带来主板开关接线的详细图解,现在我们来看一下。我们先来看一下机箱上面我们要完成的控制按钮,机箱上面有开关键,从此键是必不可小的按钮, 电源工作指示灯,硬盘工作指示灯,还有强制的蜂鸣器,这些都需要我们正确的连接,另外还有强制的 usb 接口,音频接口。这张图我们非常清楚的看 到不同插针的连接方法,其中抛尾 led 强制电源工作指示灯的插针有正负两个针角,同样 hddled 也有正用负的两个针角,他们这两个是有正负之分的,由于开关键和重启键 是通过短接实现开关的,因此没有正负之分,只要把他们接上两个接口就可以实现开关或从此现在我就给大家示范一下怎么把机箱上面的开关键正确的接上主板。 首先我们来接一下这个电源开关键,电源开关他是没有正负之分的,插上去就可以。我们再来接一下这个重启 重启键跟电源开关键是一样的,也没有正负之分。再我们来看一下电源的指示灯,电源指示灯是两角插头,其中一根连接线一般是用绿色表示,另一根用白色表示, 此开关连接线的插头上一般都标有抛尾 led 字样。下面我们把硬盘指示灯插上去, 硬盘指示灯他也有正负之分,红色为正,白色为负。有的机箱上面是 十二针的接线图,我也把这个发出来给大家参考一下,如果是有什么不懂的可以在评论区留言给我,今天就给大家介绍到这里,记得点赞和关注哦!
