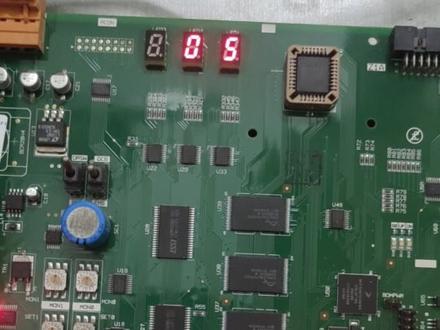

安装三菱编码器,这个左下面有两个缺口,安装的时候这两个螺丝要对好,对准那个缺口。 三菱凌云高的电梯更换编码器之后做需要做一个磁磁机整定, 现在编码器已经更换好了,拆编码器的时候这两个螺丝松掉,然后这个主上面有两个小螺丝,把螺丝松掉就可以拆出来了。 这种变毛枪安装很简单,下面看一下怎么做磁机整定。做磁机整定,把这个 set 一调到零, set 零调到 d 这个位置,按压这个 s w e, 按住变声锁主板显示 a d 了就可以了, 然后检修往下开, 记得关注再走哦。

咱们看一下这个电梯啊,关门速度很慢,然后关关关关啊,包故障的,就这个样子,我刚到看到 刚好下去了,这种问题我一般这样选择这样干的过来,我首先可能会看一下这个门级皮的他有没有松保门级皮太松了,他会这样。先看第一步吧, 刚刚我看过了啊,这个皮带他就是开关门的时候吗?这个这个轮子和皮带是一起动的,他并没有打滑的迹象吗?说明这个皮带他没问题,然后皮带现在基本上是好的啊。第二步,现在我就看一下门基板上包的什么 故障码,现在门机版这个盖子我打开了,咱们可以看一下故障码 c 点啊, c 点可以百度搜索一下它是什么意思,或者自己有故障代码的话,可以查一下这个 c 点是什么故障代码,我先查一下, 刚刚我查了一下啊,这个非典就说的编码器错误,有可能编码器出问题了,但是现在不能确定吗?我们第一步先把门机断电重启,咱们试一遍他还是不是还会这样,如果是这样,他只有更换编码器了, 现在没办法了,先把这个电给它端一下。 错了,是这个啊,错了,重来这个 看一下,现在显示三黑屏,然后咱们过个几秒钟啊, 等个几秒钟把电给他送上去,好,上去了,现在显示的 f 点,我们再试一下是不是同样的问题, 看一下,现在还是很慢啊,我进来咱们跑个几层吧,跑两层。先跑两层,看一下他这个开关门是速度还是这么慢,还是这么慢的话,可能编码器就不行了,需要更换的啊, 怎么不关门呢?关门关门关门,关门。完了怎么不关门呢?我先看一下啊,关了 不行,你看都不行,第一层来都不是这么慢,就说明还有问题吗?我出来先上焦点,把它开下来看一下。 看吧,刚刚断电以后他重跑一次又显示 c 点上面还是把这故障网啊。我现在我看一下编码器, 有的人可能不知道是什么。是编码器啊,那就是这一个小东西,旋转轮盘的这个东西啊,我先检测一下这个有没有什么问题, 刚刚我把编码机拆了,然后重组了一下啊,现在开关门正常的,我按两周末的楼层我跑一下看有没有什么问题,没问题的话基本上就恢复了。好了,这个电梯基本上就完事了啊,可能就一个 编码器接触不良吗?螺丝松了还有什么问题?具体的就不去判定他了,反正现在天气就是好了不是,我把编码器拆了重组一下,然后他螺丝是松的,我给他紧一下就完事了啊,这期视频就分享在这里吧,拜拜。

这是三零零零二电梯,今天做百分之一百二十五载重试验,现在我们大概来了解一下三零七五八主板常用的外部插件,指示灯,旋转电位器,博马开关,这是主板供电端子 cs 四教箱通讯, hs 四万户通讯, gc 四并联通讯,这个 t 三并联电源,这台四单 t, 所以这里没有接线,并联正常时这个指示灯是亮的。 kg, 这根线通过乘凉小白和连接到绳头的压力传感器,起到监控电梯载重量 的作用。当电梯超载了,就不给继续运行。 t 四街道互感器,这四编码器线 i c, t 旋钮电位器这两个组合来使用,它具备存储和修改参数的功能。 比如我们把 set 一旋转到四 st, 零旋转到零,在下拨 sw 一拨杆开关,就是取消超载功能,我们就可以做百分之一百二十五载重试验。 s e t 零调到八,恢复超载。 moon 一和 moon 零组合主要是显示状态功能,平时都是零或八,零和零是大故障码, 一和零是小故障码,这个是法拉电容,起到电池的作用。 这个 p p 灯是项序 旋转电位器,要恢复到最初的状态都是零和八, 这些就是比较常用的,今天就分享到这里,谢谢收看。

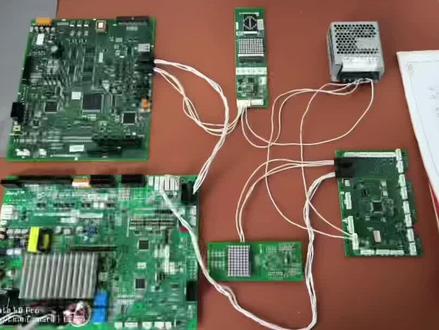

今天和大家聊一下电梯的通讯,被好多朋友问起,可能平时我也讲的不太明白,这样呢,我做了一个简易的演示平台,方便大家能更直观的理解一下。 这个通讯是从 p 一版开始,通过 cs 和 hs 两个插件去叫相通讯和去存战外呼,去外呼呢很简单,就这几根线, 然后这两根呢是接到那个存在电源上面,给那个外护板一个供电去轿箱,这个相对复杂一些,先是到了较顶板的 ga 插件, 这个很短,正常电梯是走缅甸了,很长也不太直观。到了勾一以后呢,通过这个 aeaaea 的插件 到了叫枪的通讯版,到了这个插件,这个插件呢,上面这个是去了叫枪显示板,然后这个 b 二插件呢,他是一个给叫枪通讯版供电的,一个在教内操纵枪有一个开关电源。 剩下这几个插件呢,开门按钮,关门按钮,然后这个呢是接到叫那操纵箱最底下那个操纵盘有检修独立那个风扇什么的。接到那个上面这个门机板需要 讲的就比较多了,我就大概的说一下这几个插件,这个呢,我找了一根线,这个线是门电机,接门电机的这个 dm 三呢,他是接那个电容的大电容, 这几个电动机的温控和那个到位开关,这个都很简单的。 嗯,需要讲的地方在什么呢?一个是光目,原厂的光目是直接插在上面的,后期如果要更改的话要屏蔽掉,它是 在这里把这个跨界灯转起来,这个光部就屏蔽掉了,然后启用出版开关。出版开关呢,就是这个四二零和三零这两个 穿越在一起,如果并起来就无效了,把那光部穿在上面, 那就是这几个灯,这个是修电梯常用的。嗯,每次我都非常。 怎么说呢,可能我讲的现场也听不太明白,就让他们拍照给我。首先讲一下这个第二十一呢是开门信号,这个灯亮起的话说明有开门指令,这个第二十二是关门指令,就他亮起的时候说明有关门指令, 这个 o 二 t 呢,就是下面这两个开关门到位,因为他只有一个指示灯,所以门开到位和关到位的时候他都会亮起。这个 wdt 呢, 就是这个芯片,芯片工作正常的时候他会亮起的。 doq 呢,一般是用于检测光目和开门按钮的,如果有这种开门指令,他就会亮起。 这个 g o f f 呢是门机切断时常亮,就是关掉门机以后这个灯会亮起。 剩下的这一些讲起来可能讲一天也不一定能讲的明白,慢慢来吧,有什么不懂的大家可以再继续问我。

电梯出现故障了,电梯不再平层位置,叫箱内的灯也不亮,去机房看一下,现在我们来到了机房,拿一个小字螺丝刀,这个是七五八的主板,看一下大故障是什么, 看到显示 e 五一七,先打开检修,再看一下小故障 boss 什么,将 mr 一调到一,我们看一下这个故障代码代表什么。我们打开 eta, 点击查故障,输入要查询的电梯系统和型号,输入故障代码 就会显示故障内容, 再输入刚刚的小故障五百三十七就显示出故障内容。解析,我们开 慢车看一下现象,应该是爆炸方面的问题,现在给它拆下来,现在已经完美修复,显示零零零,就是没有故障,现在两个爆炸开关都同步了,我们开个快车跑一下, 电梯维修完成。

一时修梯一时爽,一直修梯一直爽。大家好,我是电梯杨哥,今天来看这台电梯啊, 他一个数码管一直显示在三楼,跳动在平层位置的,我们看他是什么故障好不好啊?现在显示是楼层的啊,把 mod 一调到一 mod 零调到零是看当前故障的啊,兄弟们啊, 大故障,一七一八一 b e f 是小故障啊,这是个什么梗?小故障没有啊,有没有大师分析一下? 咦,来吧,把调零吧,先给他打个检修吧!兄弟们啊,打个检 修,按一下 r s t, 复个位,行个故障。好吧,一零一零是没故障的,又一期了啊,一逼,这个慢车看能不能动啊,慢车能动的啊, 慢车能动的。兄弟们啊, 来,我们再看当前小姑娘好吧,嗯,当前小姑娘看不到吗?看在几楼啊?天桥 孩子一直跳山,让我们把门分掉,电梯开到最底,看一下,做个写成, 给他做个写成看一下啊,自学习慢成能动的啊!电梯虐杨哥千百遍,杨哥待电梯如初恋,兄弟们,分析一下原因,做一个写成能好吗? 最近天气炎热,修个电梯真不容易。对,真的限位了,到最底层了,到限位了啊, 给他做个血橙吧!兄弟们啊,按一下这个 mfs fms 啊,往下按 ath, 血橙模式啊,六 放正常。现在是写成模式啊,写个成,看一下小问题不, 不要慌,静看杨哥如何操作。 现在是快车写成中啊,自动的啊,写成中, 三个数码显示馆不闪烁,跳出来就表明写成成功。

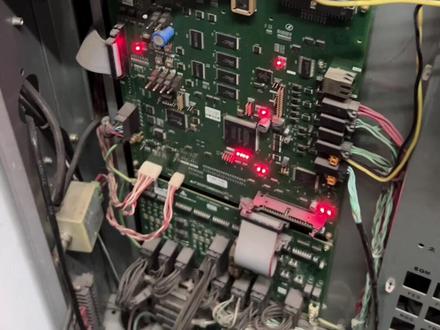

一时休息一时爽,一直休息一直爽。大家好,我也是电梯。小杨,我又来修电梯了, 二十八层的,又是个三零零二,我们来到机房,当前故障没有啊?又是个实际状态,我们看下历史故障,好吧, 五幺五五幺七五幺八五幺 a 是吧?爆炸方面的五三 c 五四三对吧?五四四五幺五是吧?他这个现象是怎么说吧? 打个检修,现在电梯动不了对吧? 故障他妈一清,等又好了对吧?对不对?又是爆炸出问题了,咱们先断电, 我这两边爆炸,我这个稍微调了一下,顺电 看慢车能动吗? 一边张不开, 这边没张开,看见没有 经过调整,现在调好了,电梯跑起来了, 进来 同步了,两边同步了。 今天的维修完毕,那么就开始撤退,顶个上。

咱们看这个目录,一不到六,然后六是一个咱们电梯的时钟小,这个啥,然后目录零,从零开始,往后分别是零是年, 然后一是月,二是日,三是星期,四是小时,五是分钟,他怎么调呢?包括别的也是这样调啊。咱们把那个 sw 二向上推,他这个数值就会变动,然后往下一摁,确定了这个就不给大家演示了啊。 嗯,然后九,还有一个 model 一播到九,播到九,有一个手动最大速度,然后九得,然后再就是 model 一播到 a, model 一播到 a, 还有两 一个是毛豆,零播到 c, 他能显示一个空载时,然后播到 d, 是这个平衡的载制,这个实际上也没有多大意义,包括这个时钟,这个就不给大家演示,大家知道就行了。

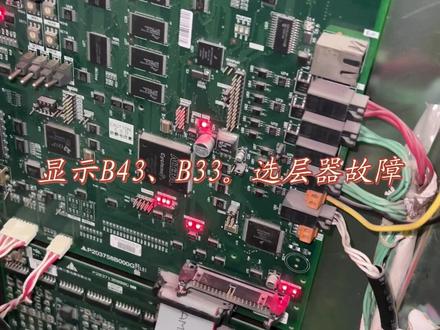

接到报修,电梯停在一楼,门开着,外户外呼屋显示,来到机房查看当前故障显示, b 四十三、 b 三十三选层器故障, 来到窖顶更换平层感应器, 经过一系列操作,更换微调。

三零零云二,电梯爆故障,来到机房查看故障,七百三十一八十九回路断开,故障,主板八十九号灯不亮,先打个检修吧。主板清个故障看看情况。 八十九号灯亮了,检修慢车,试试, 慢车能运行,放正常,观察观察。
