ug12mcs设置详解

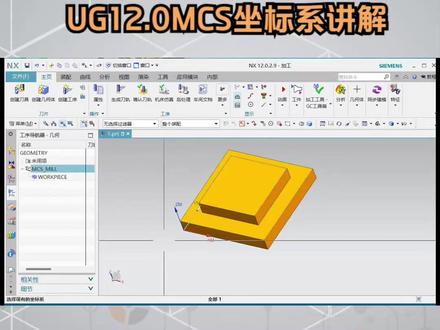

同学们大家好，我是黄老师，今天来学习一下 m c s 加工坐标系。首先进入加工界面，双击 m c s 激活好激活 m c s， 接下来先讲一下 m c s 的作用。 m c s 也称之为接机床坐标系，它是通过刀具路径 来生成基代码程序，呃，通过后处理输出来的坐标就是以 m c s 为中心，就是为基准点， m c s 呢只在加工界面里面使用， m c s 也是可以移动，在部件加工过程中十分重要，经过后处理的程序，坐标值是相关于加工坐标系的原点和方位确认，确认 首先激活坐标器之后他是高亮显示，在这里面可以去显示，然后点击沿 cc 轴平移，可以去平移距离，平移五十， 输入输入距离五十，好，这个就弹起来五十，这是 z 轴 z m 轴，然后可以绕 x c 轴旋转，点击轴向输入九十度，可以去进行一个旋转的操作。 然后正常在抽程序的过程中，有两种方式可以选择，一种是移动弓箭，一种是移动坐标系。 坐标器呢，就是在机床实际操作过程中，你需要找到中心点，就是分钟打表等位置，就是 mcs 坐标器。首先来看 mcs 的使用方法，首先第一个动态就是高亮显示，之后激活，可以去手动的去定向移动或者是旋转。第二个自动判断， 可以捕捉这个面，它会自动判断到中心位置。第三个哎，圆点 x 点 y 点捕捉这个点， x 点定为这个方向， y 点定为这个方向，好确定，这时候坐标系已经显示出来，这是定点的，通过点的方式来定段来定， i 轴， y 轴， i 轴朝向朝这里， y 轴朝这里。好确定他会自动自动的到这个绝对坐标，是这个位置里第三个啊，第四个啊，后面这几个都是以类似的原理进行操作。 好，平面尺量，平面尺量也是指定方向啊，接下来看一下三平面，三平面， 进入三平面通话框，可以去捕捉二等分，就是二分之一捕捉中心点这个面到这个面二分之一的位置，中心 歪轴的暗灰。 z 轴平面指定自动判断，判断为这个面确定好，这个时候这个自动系统创建出来。确定已经创建出来。好，双击继续进入看常用的 偏置坐标系也是进行一个偏置，在这里面可以进行偏置啊，这个就不演示了，在上节课演示的有 常用的也就这几个，可以直接去捕捉判断。好，今天就分享到这里，谢谢大家观看，再见！

这个零件不大，但需要加工的位置还挺多的，正面、底面、 斜面都需要加工。那怎样定义加工坐标细呢？直接来实操，默认的点就是在弓箭的底面，绝对原点也是在弓箭的底面，进入加工底面的坐标就默认设置好了， 只给一个按键，平面就可以了，五毫米，下一个正面 先放置下来，了解一下结构，怎么快速的选起它呢？可以创建个方块放在顶面，也可以选择这个面放在这个距离的上面，看你对软件 熟悉什么程度了。测量，从底面到顶面，给个十量，二十一点五进入点对话框面上的点， 零点五就是中心位置，确定，再向上抬，二十一点五确定，再给一个平面 五毫米正面将坐标系就设置好了，斜面怎么办呢？ 复制粘贴，重复一名为坐标二，位置比较小，放大它。 双击进入点对话框，选择两点之间 确定 x 轴为长方向， y 轴为这两点之间， 选择两点 轴向。定义好了，平面怎么定义呢？先点确定出来， 自动平面，进入平面对话框，选择七线， 再选择期限，现在已经好了， 确定下来，再给一个距离三毫米确定。 鞋面的坐标系也设置好了，设置坐标的方式都是综合了 w、 c、 s 就是工作做不了的原理。看完之后你有什么想法或者有什么建议可以留言在评论区，欢迎点赞收藏加关注。下一讲我们讲多种方式去设置，因为这种方式可能对软件不是很熟悉的小伙伴很难去执行，下一讲我们讲更简单的操作方式。

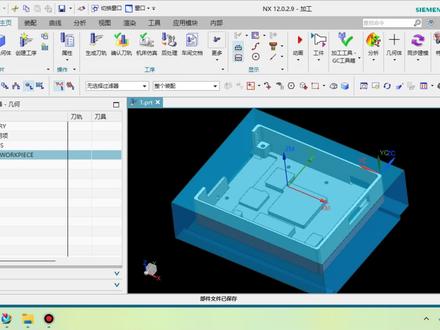

大家好，我是黄老师，今天分享一下 w c s 如何的快速重合到 m c s 上。 首先 w c s 的调出方法，可以快捷键显示 w 显示和隐藏，再按下 w 显示，再按下显隐藏。 你可以找到菜单格式 w c s 显示啊，这样是显示 w c s 坐标系和隐藏的方法。 接下来双击 m c s 坐标系，点击细节家具偏置，这个家具偏置 日式后处理传出的是 g 五四，这时候不需要把它归零好保存 m c s 保存完成之后，这里会出现一个小儿的坐标系， 好确定，这时候菜单格式 w c s 镜像，镜像参考改为选金坐标系。 好，这时候可以捕捉这个坐标系，捕捉小的坐标系，确定好，这样就重合好了。好，谢谢大家观看，再见。

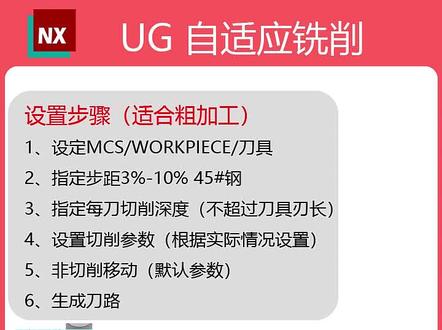

ug 动态洗是如何创建的？进入这个加工模块，选择这个有三轴洗，点确定。 点击完了之后，我们进入这个几何视图，设置这个 m c s 与这个 w c s 重合，点击这个 w c s， 点确定 点确定好这个是坐标系。第二个，设置这个毛胚体指定部件，选择这个部件，设置毛胚，选择这个圆柱包容体， 点确定。第三步，设置这个刀具 道具，我们设置个十毫米的细刀， d 幺零的十毫米细刀道具号一点确定。第四步，我们穿越这个动态细的这个工序， 点击这个字适应喜学，这是上面写的这个角底线的这个 overpiece， 点击确定 啊，这是部件，这是几何体。这个刀具刀具直径我们一般设为三到三到百，三到百分之十都可以，一般我们设个五， 这个刀具长度我们可以设为这个，因为这个尺寸是二十，我们可以设为十毫米， 变成深度， 就就这个切切层的意思，就是有三十毫米切切移动，选择这个深度优先先把这个槽洗完之后再洗这个，再洗这个，再洗这个 连连接变换，哎，这样往复试的 a 七可以移动，默认这参数就默认的点确定，点击这个生成， 把这个成语生成完了之后，我们来看一下这两层的啊，点击确定， 那我们进入这个魔力。

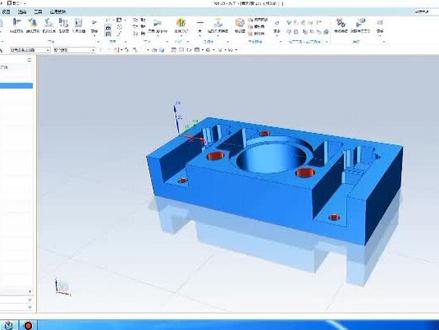

今天给大家分享新手编程的第二大坑啊， mcs 坐标系， 可能很多人都会认为这是我们坐标系，就是建立一个加工零点， 那就完了，假如说你是只会用 mcs 去建立一个加工零点，就是像我这样打开 mcs 点击啊，然后自动判断，对吧？我们要设置在顶面左右分钟，顶部为零，那我们选择一个顶面啊，现在他就是在顶面的正中心，对吧？我们点确定 这样子就做到我们的加工零点，在我们加工的时候可能就是四边分钟啊，顶部为零 值就好了。假如是你是像这样子去操作一个 mcs 的话，那你的工资也是不会超过一万的，就算你怎么学学会了，你的工资也不会超过一万 啊。我们下一期的话给大家讲一下，正确的就是说建立一个 mcs 的一个坐标系怎么来做到？高手应该怎么做？

号称二 d 之王 mastercam 全套视频教程，三 d 之王 u g 十二点零全套视频教程 自学篇 mc 全套教程三十节， u g 十二点零全套教程一百四十八节，今天全部分享给大家，还附带一套手编笔记，从手编到电脑编，全部学完了，你的编程水平就牛了！

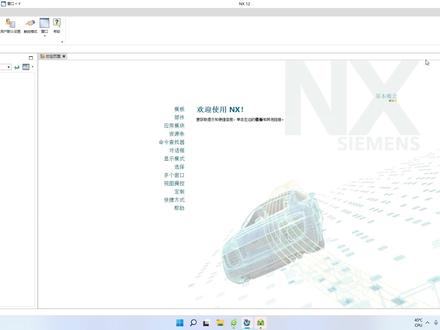

每天学习一点新知识。大家好，我是你们的朋友郑源，今天我们一块来学习一下，又记 nx 十二里面的约束命令。首先咱们先见 新建一个模型，双击，双击一个模型之后呢，咱们点一下这个草图还是点一下这个草图？点一下之后呢，咱们点一下这个 xy 平面，然后确定， 确定之后啊，咱们就要画一个，画几条直线，或者是画一个多边形这样，然后再画一条直线这样随意的画上几条直线。来讲一下咱们这一节课需要 得到的约束命令。这个约束命令呢分为两种，第一种是草图，用尺寸约束。第二种呢是几何约束，这一节课呢咱们主要讲尺寸约束，用一个尺寸来约束一个图形， 因为邮寄是一个嗯参数化的那个软件，所以啊用尺寸也能约束他。 首先呢咱们画了这些图形，咱们点一下这个快速尺寸，快速尺寸咱们点一下之后呢，咱们可以 就把鼠标放到，把鼠标放到这一个线上，然后点一下它，这样就标好了，尺寸是五十六，咱们可以输入五十，它这时候的长度啊，我们就约束 它为五十长了，咱们看一下我如果我再点一下快速尺寸，咱们看一下，这里还有一个测量的方法，我基本上用的都是自动判断，自动判断， 当你用习惯了自动判断之后特别好用，但是如果自动判断他判断不了的时候，就可以用下面的这些，用这个箭头下面的 由水平竖直点到点垂直、圆柱式斜角镜像直径， 这些顾名思义啊，每个名字都能很明显的表现出来，他要他是什么作用，咱们来看一下啊。比如我 现在不用自动判断，我用这个水平，然后我选择这一条线，他标的尺寸永远是水平方向的，不是这个斜的方向的。 如果我把这里调成竖直，我要标这个尺寸的时候，他标的尺寸永远是竖直的，竖直的这一个方向的。如果我把它改成点，到点， 我这里这里一个点，这里一个点，选两个点，他是与这一两个点之间是平行的，平行的，与这一条直线是平行的。如果我改成垂直，我就选第一步，先选一个点， 或者是一条直线，咱们选这一条直线，然后呢再选这个点，他就是标的这 这一条直线与这个点的垂直的距离。但是我们都可以改，不管你是标哪尺寸，这是七十六，比如我输入七十，他就会变成七十，他或者是约束的， 他都是约束的，用尺寸线约束。在这里画一个，画一个垂直线，咱们看一下，我把它裁剪掉，咱们标一下这个尺寸，是不是自动判断一下啊？是不是七十， 对，这就是气势，也就是这一条线与这一个点的垂直， 这一条线与这一个点的垂直距离是七十。然后呢后面垂直之后还有 一个圆柱式，咱们点一下，如果标这一条直线，点一下这个圆柱式，咱们看一下， 选择这两个值两个点之后呢，他是带一个，带一个什么？带一个 fei， 代表我标的是圆柱，是 fei， 下面呢我再画几个圆，大家看一下，画这两个圆之后呢，咱们还是点一下快速尺寸，这里 有一个镜像，也就是二标二点一下，这是二六十五，咱们可以输入六十五，确定一下他的尺寸是六十五， 这是我标的时候是标的半径。如果我选择这个直径，点一下他，他得到的是标的整一个直径是 fei， 这地方是 fi， fi 代表直径，二代表半径。这时候咱们还是可以改尺寸的，比如改成一百五十，这个圆就约束为一百五十。 还有一个是角度，现在我画两条，两条线，画两条线之后呢，咱们点快速尺寸，这里有一个斜角，点一下这个斜角之后呢， 他标注的时候只能标注角度，这两条线的角度，这里的角度都是可以的。 还有是这时候我标不上了，为什么标不上了呢？因为你看一下这个左下角，他有一个约束已经存在了，约束已经存在了，也就是有这一个角 就能约束住他了，再标这一个是没有任何意义的，所以是标不上了。 但是我刚才讲了这一些，这一些都可以用这一个快速尺寸这边自动判断来创建。比如画一个 圆，在这画好之后呢，咱们点一下快速尺寸，这里选自动判断，我点一下这个圆，他就会标注这一个直径，我们可以设置他为一百回车这一个画一个直线， 如果我想标他的平行距离的时候，我这把他把鼠标拖到这里就可以。 想标它的垂直的时候，我把鼠标往右拖，想标它平行的时候，想标它不是平行，是水平的时候就往上拖， 就这样就可以标上，想标他平行的时候，就这一个就往他的平行方向拖，都可以，这就是一个快速标注，如果大家习惯快速 尺寸里面这个自动判断之后啊，基本上不会用选择后面的方法，只有在特殊情况你实在标不上了，就用这些去选。 这就是今天的视频内容，如果大家喜欢我的视频的话，可以给我一个关注或者点赞，谢谢大家。
