大家好，欢迎来到爱红娘我是豆芽之前真我 gto pro 拆解视频发布之后啊，有网友留言想看小米十四的拆解，正巧 我手边就有一台粉色的小米十四，都说 pro 版看堆料，标准版看品质，今天我们就把它给拆了，看看这款全新的小米数字系列标准版，用料、做工和内部结构是怎么样的。不知道视频前的小伙伴们是更喜欢小米十四还是十四 pro 呢？ 华硕曾凤十之后，小米十四是最近一年时间里另一款让我非常心动的手机，尤其在见到甄姬之后，对他的喜欢更是超越了曾凤十。 小米十四机身小巧，握持手感和单手操作体验都非常出色，极致简约的风格，没有任何花里胡哨的点缀，主打的就是一种纯粹。如果近期让我选一款主力机的话，小米十四在我心里是能排进前三的选手。下面开始正式拆 姐关机后取出底部的 sim 卡托，外沿和镂空挡板为金属材质包裹有塑料框架，边缘黑色橡胶圈，起到防尘防水的密闭作用。对手机后盖加热三分钟，用金属薄翘片在边角处打开一个突破口，换塑料薄翘片一点点扫开四周封胶，这应该是我近期遇到过后盖最好拆的手机， 除了边角的加固位置，剩下基本没费什么劲。后盖之所以好拆，是因为四周一圈点胶并不是特别宽，粘胶偏柔软，比较容易清理。 后盖内侧四个边角都增加了单独的点胶位，辅助固定后盖，这些粘胶的粘性啊，明显要比四周的强很多。这台粉色版小米十四后盖主体有两部分构成，一是撑起整个后盖的粉色塑料内衬，可以理解为整体框架。二是外面一层完整的塑皮四曲面后盖弧度圆润，内衬表 表面形成极限的凹槽，塑皮覆盖在上面，通过大量粘胶固定。从后盖边缘能看到内衬外沿的包边跟塑皮外沿紧紧贴在一起。后盖整体非常薄，由于塑料和塑皮的材质特性，使他有着很强的柔韧性和延展性， 双手一拧就可以随着弯曲变形。后盖内侧带扣左边以及中间大面积区域都设有缓冲泡棉。 小米十四的带扣有点特别啊，首先他没有塑料内衬，从结构来说就是一个带扣外框直接装在了后盖开孔上。其次，他既没有采用螺丝加粘胶的双重加固装备方案，也没有用单纯的粘胶方案，而是选择了一种新方案，激光焊接加粘胶。这个带扣看起来像一整块金属， 实际上也是有结构的，它有两部分构成，一是金属材质的镜头槽，也就是这个金属质感和光泽度都很 很强。圆角巨型的主体部分，从表面痕迹来看，应该是森森加工而成。另一部分是金属材质的外框，就那个光泽和质感不那么强，还有点微微泛黄的圆角巨型金属圈。他们俩原本是两个独立的部件，通过激光焊接的方式组合在一起，形成一个整体 外框，边缘密集的原点就是激光焊接留下的痕迹。从边缘的缝隙和衔接的痕迹来看，带扣外框应该是通过粘胶的方式固定在后盖上。对于小米十四来说，采用这种设计和装备方式，好处是可以简化带扣的内部结构，在同等的厚度和突出程度下，可 可以为带口内部预留更多的纵向空间，用于容纳后置三摄和配套的原漆件。没有中间层占空间，提高了空间利用率，同时也可以在一定程度上缓解手机主体内部横向和纵向的空 空间压力。相比粘胶工艺，激光焊接更加稳固，密封性也更强，可以提升防尘防水的性能。相比有塑料内衬采用双重固定方案的带口，小米十四这种镜头和盖板直接面对金属槽的设计看着略微有点粗糙啊，不过并不影响功能和使用， 也不会对镜头造成任何损伤。因为所有镜头对应开孔，包括闪光灯开孔位置都设有泡面圈负责缓冲保护。左下角的圆孔对应后置将的麦克风，中间靠下的开孔对应激光对焦模组，这两个位置同样有泡面保护。 搞定后盖，这期就开始啦！内部主体结构还是小米系列一贯的作风，只不过在如此小的机身里塞进这么多零部件，怎么看都显得有些拥挤和局促。最醒目的还是要数后置相机区域，三颗镜头一看都是硬茬，尤其那颗硕大的主摄，看着就唬人。 闪光灯位于主摄右侧，采用双 led 灯珠的配置，它的上方是后置环境光传感器，下方是红外发射器。之前小米手机的红外多数都集成在主板上，放在背部还是比较少见的。 从侧面看，这部分明显垫高了，为的是尽量跟镜头持平，结合正面的布局，猜测下面应该是集成了扬声器。长焦和超广角镜头之间夹着的是激光对焦模组， 超广角镜头右下方的圆孔对应后置降噪麦克风。 afc 线圈从右上方向下一路贯穿盖板，延伸到左下方，右侧还有一条天线并向上延伸。盖板中还夹着一块金属板，起到一定散热和连接传导作用。 无线充电线圈还是在中间位置，处于电池上方，小米十四支持五十瓦无线快充和无线反向充电。线圈内外都覆盖有石墨散热贴，并向上下延伸，其中左下方呢延伸到了 底部，扬声器还通过粘胶起到固定作用，旁边有一条黑色腾冲线，穿过四周边角还能看到固定后盖的残胶。撕开底部固定的石墨散热贴，拧下盖板上所有的固定螺丝，慢慢敲起盖板。注意啊，他的后边还连着一条 fpc， 断开之后才能取下盖板。跟之前猜测的一样，盖板上果然集成了一个扬声器， 工商为瑞生科技，幺零幺四规格。通过中间的两个触点连接主板，他还兼顾了听筒的职责，左上方类似烟囱的通道负责向外传递声音。结合前面垫高的位置，就会发现 这一设计做的非常巧妙，既安置了扬声器，又托起了闪光灯、红外发射器等部件，不再是简单的组合拼接，而是综合考虑之下的完美搭配。从宏观角度来看，盖板就像是一个中枢桥梁，把他们汇集在一起进行合理的排布，可谓是一举多得。用尽量 小的空间占用，解决尽量多的功能和需求，提高这一区域的集成度。盖板内侧那条最长的 fpz 在其中扮演了非常重要的角色， 向外侧延伸，串联起了环境光传感器、闪光灯、红外发射器、降噪麦克风、激光对焦模组等部件。内侧左上方和右下方的触点负责联通 nfc 线圈，最下面的两个触点对应无线充电线圈。 扬声器背面有一块石墨散热贴，上面的 l 型泡棉对应主板和前置镜头的 btb。 方形泡棉圈对应前置镜头最下面的一排泡棉对应电池。主副版 fpc 的 btb 有一个位置空着，没贴泡棉，后面拆解时会具体解释。 中间靠右的两块泡面分别对应长焦和长广角镜头的 btb， 这些泡面都起到了缓冲保护作用。主板有一颗单独的固定螺丝，中间靠上位置的小块铜箔覆盖了前置镜头 和下方的两个 btb。 旁边的红色橡胶圈对应扬声器上沿的通道。右边一条白色同轴线沿着 afc 线圈的路线从右上方贯穿到主板左下方最右侧的蓝色和黑色同轴线连通主副板。电池的两个 btb 一左一右连通主板， 依次断开电池。主副本 fpc 的 btb 以及右侧的两条同中线。还有一条 btb 压在金属片下面，是对他的一种保护， 防止跌落时接口断开，所以之前看盖板内侧时，他的对应位置才没有设置缓冲。泡面翘起，金属片断开，下面的 btb， 撕开顶部中间位置的铜箔，依次断开前后四摄的 btb， 并取出镜头。 小米十四前后四摄的传感器跟十四 pro 一样，只不过细节参数调教和功能特性略有不同。五千万像素超动态主摄，光影猎人九百定制影像传感器，一点三分之一英寸大， 支持 os 光学防抖，等效焦距二十三毫米。相比十字 pro 取消了可变光圈功能，光圈固定在了 f 一点六七 p 镀膜镜头，五千万像素浮动长焦镜头，三星静音传感器。这颗镜头应用也非常广泛，很多品牌的主力机型都装配了静音， 支持 os 光学防抖和 es 电子防抖。等效焦距七十五毫米，最近对焦距离一百毫米，光圈二十二点零五千万像素超广角镜头用的还是三星静音，等效焦距十四毫米， 光圈 f 二点二三千二百万像素。前置镜头来自豪威科技的 ov 三十二 b 传感器，最高支持四 k 六十 fps 视频拍摄。拧下主板的固定螺丝，翘起取下主板，顺便把白色同轴线断开。 主板 a 面下方的屏蔽罩是可拆卸的，下面还压着一大块石墨散热贴。 b 面大部分区域覆盖有铜箔，核心 发了大户，还增加了桂枝辅助散射。从侧面可以看到最下面一排三个 bdb 和紧挨着的两个镜头。 bdb 基座包括右上角的两个同中线接口都做了叠层垫高处理。而主板整体还是单层设计， pcb 很薄，一方面可以尽量减少纵向空间占用，控制机身厚度，另一方面单层主板也更利于散热。考虑到 pcb 的刚性问题，在主板比较窄和相对薄弱的位置，用金属片做了加固保护。 a 面所有 btp 基座都没有设置橡胶圈或者是泡棉圈，这也是小米的一贯传统啊， 防护的任务都交给了盖板内侧的泡面垫，电容和小的零部件也没有点焦，这些方面确实做的不如欧威两家细致啊。同中线接口旁边都有对应的颜色标注，白色用的汉字，黑色和蓝色用的是拼音，便于装配和维修时进行区分，避免接错。撬开 主板屏蔽罩，撕开所有铜箔和石墨散热贴，多数芯片上还单独设置了硅脂和导致硅胶片辅助散热。主板壁面印有海力士标识的是十六 gb lppdr 五 x 运行内存。他下面压着的那颗更大的芯片就是来自高通的骁龙八跟三处理器。 左边那颗稍小的芯片是三星的 etb ufs 四点零闪存，右下角那颗是小米自研的澎湃 pr 充电 ac 处理器，上方检验着的那颗芯片是高通 sd 二七五三射频 ic， 在他右边的屏蔽罩下面还有一颗高通 wc 七八五幺 wifi 蓝牙芯片 送出来的中框防水架上还能看到残留的规制。左下角四个触点对应电源和音量键，周边分布的铜片负责信号一出，圆形红色橡胶圈对应底部麦克风，前置镜头的位置有泡棉圈缓冲保护。左下方有一小块 p c b 印着 come 开阔的标识，翘起之后啊，可以看到背面集成着黄金光传感器。视线转向下方啊，拧下底部所有固定螺丝，翘起音箱盖板，注意背面边上还有一块小板连着黑色同轴线，别给拽断了。 跟主板区一样，底部的盖板内侧也设置了多个泡面垫。音枪是来自瑞生科技的幺幺幺五 k 通过两个触点连接，副版依次断开蓝色同轴线指纹识别模组，主副版 fpc 和屏幕的 btb 翘机取下副版 tcp 供应商为盛红科技，他是一家专门从事高密度音质线路板研发、生产和销售的企业，总部位于广东省惠州市。副板上的 btp 机座同样没有泡面圈， 电容也没有做点焦处理。整个副版的造型和布局跟十字 pro 差不多，都配备了两个麦克风，加上主板区的两个，也就是说小米十四采用了四麦克风的配置，为出色的收声效果打下了硬件基础。 他跟十四 pro 的区别主要集中在 usb 接口，防尘防水胶圈肯定是有的，只不过小米十四把接口集中在了副版上。另外接口标准和传输速率也不同，小米十四是 usb 三点二静音标准，传输速率为五 gbps。 十四 pro 配置高出半格，采用 usb 三点二近二标准，传入速率是十几 bps， 正好相差一倍。但是对比上一代，小米十三的 usb 二点零绝对是大跨步提升。这里顺便说一下接口标准升级的问题， 之前市面上大多数手机的接口还都停留在 usb 二点零标准，它是由多重因素造成的，其中之一就是成本分配和实际利用率的拉扯。现在安卓用户的使用习惯跟十几年前肯定是不一样，早期用户会经常在手机和电脑之间传输数据， usb 接口的利用率相对较高，而现如今用户基本脱离了有 先数据传输，多数情况下都会通过网络下载、云端调用或者是 wifi 网络互传等方式传输数据。大家可以回想一下近几年自己用手机的情况，也可以问问身边的人，他们有多久没用数据线连接电脑传输数据了。 估计大多数人一年都未必会用一次，甚至手机用到淘汰可能都没连过电脑。即使利用数据线传输， 无论前面提到的十四和十四 pro 的一倍速率差距，还是跟 usb 二点零的速率差，只有传输单个大文件或者数量庞大的小文件时，才能感受到明显差别。如果只有几十兆上百兆，普通用户是注意不到差别的。 所以这种情况下，厂商就会权衡，在成本有限的情况下，是优先升级接口的数据传输速率，还是优先快充速率。答案显然意见。另外还有一点需要注意啊，你以为接口标准升级到 usb 三点二就能享受到对应的传输速率了吗？ 太天真了！想要提高传输速率，不光接口要升级，数据线也要升级，要搭配 usb 三专用的数据线才行。而小米十四和十四 pro 包装盒里标配的数据线并不支持 usb 三传输， 也就是说，想提速还得自己花钱买线。这部分信息小米官网并没有隐瞒，只不过备注提示小了点，我估计大多数人看参数的时候都不会注意到下面还有这样一行小字。看到这，可能有小伙伴会问，为什么不直接标配 usb 三的数据线？因为啥？因为得加钱。 跟接口标准升级难的原因一样，依旧是成本分配和实际利用率的拉扯问题，说到底还是钱。试想一下，接口标准升级都等了这么多年，那标配 usb 三的数据线还要再等多久呢？拆解继续啊！震动单元通过粘胶固定在底部框架，用镊子撬机取下，它来自瑞生科技，型号为 esa 零八 八零九，比 ela 零八零九要稍微厚一点，旁边的指纹识别也用了粘胶，还有两个纤维柱，拆的时候不能太用力啊。小米十四的屏幕指纹用的是短胶镜头方案，空出来的框架上出生孔位置有密闭橡胶圈， 两个麦克风的位置都有缓冲泡棉。电池采用易拉快拆设计，按照图式撕开胶布向上一提，很轻松就能把电池取出来了。 它采用单电芯双接口方案，近期小米和 redmi 的中高端机型差不多都是这个方案。上方封着一条细长的 pcb， 内置一颗小米自研的澎湃记忆电池管理芯片， 右上角那条细细的红线是 ntc 温度传感器。电池容量四千六百一十毫安时，比小米十三多了一百一十毫安时，比小米十四 pro 少了二百七十毫安时。从续航角度来说，十四 pro 的优势并不明显，它的制造商为东莞新能得 科技有限公司，从背面标注来看，其电芯供应商为 atl， 也就是宁德新能源。到这里，小米十色拆解就基本完成了，作为新一代小米数字系列的标准版，从他身上我们看到了产品定位和内部 it 设计之间的相互推动和相互促成。 小米十四的各个部分都体现出了对空间占用的严格把控，从后盖到带口，从盖板到主板，再从音枪到副版，都在尽可能的提高集成度。从正向来看，这是由十四的产品定位决定的， 他的定位是小平旗舰六点三六英寸黄金尺寸、极窄视觉四等边屏幕，这些既是主打的卖点，也是为小平旗舰定位服务的配置。 定位选好了，相当于画了一个框框，结构工程师去完成这个题目，而从反向来看，正是因为我们前面提到的那些部分共同努力和推动，最终达到了一个理想的三维尺 尺寸和舒适的握持手感，成就一款经典的小瓶旗舰，销量数据和用户口碑就是最好的证明了。通过拆解不难发现，小米十四和十四 pro 的内部结构 id 设计、用料、做工都非常接近，差距拉的并不大。从购买角度来说，我觉得小米十四更有性价比主要有两个原因，第一， 身为标准版的小米十四做的足够强，它是一款综合表现出色，没有明显短版的起点机。第二，身为加强版，小米十四 pro 的提升在各种日常使用场景里带来的实际价值效果并不明显，甚至很多情况下都用不到，这就显得略微尴尬了。 简单概括就是，无论性能、功能还是体验，小米十四对于大多数普通消费者来说都足够用了。十四 pro 的大部分加强都只能算是锦上添花，并没有质的提升，这次的标准版 堪称超值，而 pro 版只能说是勉强合格的小幅加强版。对此有网友戏言啊，苹果的策略是 pro 版各方面都用最好的，然后再用精准的刀法阉割出一套标准版，小米这色恰好相反，标准版直接拉到了顶配水准， 然后再用罗布雕花做一些小幅升级，搞一个 pro 版出来。一番对比过后，发现，唯一能影响这两款手机购买决策的就只剩下屏幕了。我认为这是他们俩差别最大的部分， 也是唯一不能忽视差距的部分。因为不是所有人都喜欢小屏，也不可能每个人都喜欢直屏，再加上分辨率和玻璃盖板的差异， 所以在实际购买过程中，这两款手机二选一，直接看屏幕就行，对大屏或者曲面屏有偏爱的选十四 pro， 对他们无感的话，直接选十四就行。老规矩，结尾聊一个拆解相关的 话题。这期要说的是前面提到过的激光焊接，目前采用这种焊接方案装配带扣的安卓手机还不多见，我接触到的只有小米十四和小米十四 pro。 最近几代 iphone 的镜头盖也采用了激光焊接技术， 只不过由于手机主体内部结构和 id 设计的差异，具体的装配细节略有差别。比如 iphone 十五，它的后盖整体框架为金属材质，镜头盖通过激光焊接技术固定在框架上。 虽说激光焊接代购的手机不多，但这种焊接技术早已在手机上广泛运用，近几年的手机里都能看到他的身影， 比如负责天线信号溢出的台面和触点。中框金属框架上的零部件、螺丝位金属防滚架上的零部件以及 usb 接口，很多都是通过激光焊接完成的，在 iphone 上更是随处可见。大到中框焊接，小到卡扣焊接， 用的都是这项技术。现在很多大型手机维修店也都采购了激光焊接设备，主要是维修 iphone 十使用，比如前面提到的镜头盖更换，铝合金中框和不锈钢片焊接，还有近两年比较火的 iphone 电池移植电芯都是通过激光焊接完成的。 好了，今天就先聊到这，对拆解，感兴趣的小伙伴可以关注一波，相信我，豆芽的视频肯定不会让你们失望的，我们下期再见，拜拜！ 应该是 c n c 加工而成 c n c 应该是 c c 应该是 c n c 完了应该是 c n c c n c c n c c c c a c c c c n c c n c c n c c c c c 从表面痕迹来看，应该是 cnc 加工而成哈哈哈他头型后跟内侧四个边角。 小米十四是 usb 三点二更音，标准静音静音静音！没化妆 how？

用了四五十天的小米十四，屏幕上出现了三个小黑点，让我的小米十四直接变成了全新大修机。我刚从小米之家出来啊，今天感觉特别生气，也不能说生气吧，只能说是特别糟心，虽然这三个黑点不明显， 但是就忍不住去看他，就是那种强迫症啊，强迫症。我先讲一下我这部手机的来历啊，我这部手机是在咸鱼淘的， 他的首任机主应该是首发时候就买了，然后是十一月二十七号，因为我经常在咸鱼淘二手手机，所以自认为还是比较有经验，然后也比较自信。这部手机当时到我手里的时候也保护的很好， 无论是贴膜啊还是手机壳啊，整个手机没有一点划痕，我也验了机，没有问题，然后我也第二天就点了确认啊，第二天就点了确认，然后我才用了大概一星期不到，然后今天就发现上面三个的黑 小黑点，当我看到屏幕上面三个小黑点的时候，我心中五味杂陈，要么就是我常在河边走，今天湿鞋了， 或者就是做什么亏心事了。我当时啊，那一刻我把我这几年做过的所有的事情全部想了一遍，也没有做什么亏心事，我这个人嘛，无非就是不善言辞，为人正直。 接着我就去打了小米的官方客服电话，杭州上城区这边有两家可以检测维修的，小米这家第一家态度很不好，就不说是哪一家了，让我直接哪里买的去找哪里。 廖家的态度就很好，现场检测了手机以后，没有磕碰也没有进水，就给我换了一块新屏幕。不得不说小米十四的内部做工还是非常工整的，我本来以为换屏幕吗，就是把屏幕单独拆开，然后换个新的就可以了。小米十四是如果换屏幕的话，是要 要把整个边框和屏幕一起换掉的。小米十四的屏幕机身边框是个整体，所有的元器件都在这个机身的整体里面，师傅要把原有的元器件从旧的机身里拆出来，再一个一个的装进新的机身里面。 后面的三个摄像头，主摄超广角都在主板上，长焦镜头是单独的粘在了机身上。我今天才知道指纹识别模块其实很小，小米十四的震动马达在指纹旁边，原厂的屏幕机身在相应的原漆件的位置已经打好胶了，有些地方也需要单独打胶， 全部装好以后就是装后盖，原厂的后盖胶直接就是一个整体的配件，也有后盖特别的点，需要单独打胶。全部装好以后就是检测了，最后一步就是指纹的定位，很懊恼啊，就是真的没有什么磕碰， 我还特意把我的旧屏幕机身仔细看了看，确实没有什么磕碰。修好后想着小米之家贴个膜吧，毕竟这几年在小米也买了很多东西，印象中也有大几百的米金，结果米金清零了，我居然不知道米金会定期清零，只能说我还不够米粉吧。 全部弄好以后，上手感觉后盖的缝隙好像还变窄了，按键也变得紧实了，就算是自我安慰吧。刚到手还没有开始测就出现了这个问题，接下来的测试就只能基于这台全新大修的小米十四了，这就要考验小米售后师傅的手艺了， 我的全新大修小米十四啊，真的是懊恼呀。

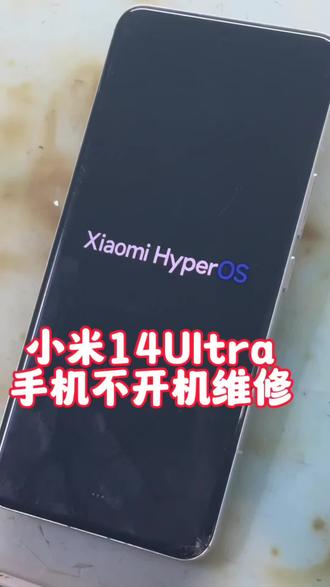

今天收到粉丝技修的小米十四 o 转故障，是正常使用中不开机了，工程师拆机检测锁定故障后更换电源， 故障完美修复，资料完美保留，手机有问题请找我。

咸鱼的漏呢，觉得是很难捡到的，这是这哥们从咸鱼上淘来的机器，你看这个上头版 这机器就没有必要再修了，你看到没，这机器我没动啊，只是给他拆了啊，这个板子呢从中间部位呢已经弯曲了啊，弯曲了 啊，我感觉这个芯片应该是裂了，摸着它不平啊， 所以呢，我就不想修了这个机器我直接退机了， 这东西捡漏不是所有人都能都适合做的啊，这个机器啊纯纯的就是工业，现在呢就是电子垃圾了啊，这个东西没什么用， 一般的修修手机的师傅哈，还换不了这东西我跟你讲哈，这个如果说是单纯的这颗芯片损坏的话哈，普通的这个修机的师傅修不了，他需要把硬盘拆了，把里面的这个资料给改了才能换。 嗯，那么然后再看一下这台机器哈，这个你看到没，这个应该是个听筒吧，也不是什么东西，振动器的啊， 这个已经凹陷进去了，像这种情况我估计这个屏幕应该也是路易了， 这个机器就有毫无休的价值 ha ha， 这个机器如果修完了话还会坏还会坏，所以就直接不修了哈， 不管我的这个技术有多高，也不管我的技术有多低哈，本着对你负责的想法呢，这个东西就是不能秀。嗯，这个糟蹋了， 我估计这个机器也能剩了。好的零点不多了，这是一个小米十四。小米十四 pro 好像是。可惜了啊，这个机器真的可惜了，里面太烂，装起来给你发走。
