母线槽启停盒开关接线方法

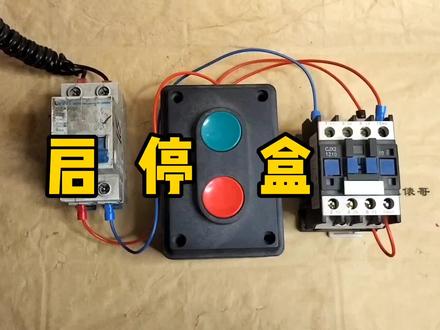

朋友们大家好，我是大表哥，今天咱们来看一下起停盒的结线啊，这个绿色的呢是启动按钮啊，这个红色的呢是停止按钮。很多朋友呢可能会说，这个不就是一个自锁电路吗？啊，这个确实是自锁电路啊， 很多朋友呢会用这种按钮开关啊，接这个自锁电路，但是碰到这种，嗯这个起钉盒他就不会接了。首先呢我们通电看一下啊， 启动啊启动用，我们看一下截止机器和停止启动 停止这个起钉盒呢，我把它拆下来了，我们分开看呢，这个线呢就更加的清晰了，我们看一下接触器这边呢啊就两个线，一个自扫线，一个是接 连线的这个电源线，哎一，然后这个盒子里面我们看一下出来几根线，三根线，我们把它拿下来啊，他这个接线柱呢和我们这个 啊常见的这种按钮开关的这个接线柱呢，他有点不一样啊，这个按钮开关呢，我们知道啊，他这个底部呢有两种触点啊，绿色这边呢是常开触点， 红色这一边呢是长臂抽点，而且呢它有数字标注，非常的好辨认啊，但是我们看一下起庭盒里面的这个极限值，我们看一下 他没有颜色区分啊，另外呢也没有数字标准，而且呢他这个接线呢常开呢，他也不是竖着的，他是对着的，我们来按一下，看一下 怎么找出这个常开，现在呢这两个点，这个点和这个点呢，他现在是不同的，我按下以后看一下， 按下以后他们接通，那么说明这个呢是一个长开点，那么另一组呢就是一个长臂点，我们这个停止按钮呢，我们找到他的长臂点， 启动按钮呢，我们找到他的常开点，然后我们看一下，他只有三根线啊，这个呢是电源的火线， 电源的火线啊，他进来以后呢，他接的是停止按钮的长臂点，然后对着的是长臂点的出现啊，出来以后呢接的是， 是啊启动按钮的常开点，然后常开点的出现呢，他出来以后呢接的是接触器的线圈二，我们这个自锁线呢，他接的是后面的二，然后我们这个呢就接前面的二啊， 两个二内部呢，它是连在一起的啊，然后这两个线呢都用过了啊，然后这个线我们看一下，它是长臂短的出线和长开点的近线啊，连在一起的啊，又感觉出来一个线， 他接的是接触器的辅助常开点，也就是十三接的是这个点，然后呢十四出来以后接的是底部的线圈二，这个呢是自锁线，这个接线呢 啊，他就是自锁啊，经验方式呢也一样啊，只不过这个按钮底部的这个触点呢有点不一样，所以说呢，很多朋友呢有点不明白啊。好的，谢谢大家的收看。

如何实现设备的启停控制？给左上角 a 一和右下角 a 二接零线火线，接下来将黄绿红三根火线直接接到交流接触器 l 端， l 一二二二三向线顺序不能改变，直接接到电源上，这时再给个电机接到交流接触器的输出端， t 一、 t 二、 t 三也是按照黄绿红 进行接线。接好以后送主电源，送二次电源。看一下电动机旋转停下没有问题。接下来把这个红线剪断，然后取一个长开型按钮开关，将这个按钮开关串联在火线上，送电以后 按下开关，电动机启动，松开停，一按则起，一断就停。接下来做一下自锁，将十三、十四和启动按钮开关并连，取两根线，十三接上面，十四接下面做一个并连，先把十三接到启动按钮开关进线端这个红线上，然后将十四接到下面， 也可以接到 a 二上，因为他俩是一个等电位。接好以后试一下效果。按下按钮开关，电动机长期运行， 断电送电，启动不了，需要再次按下，想要停止可以将红线剪断，再断点位置加一个停止按钮，开关两边微通，一按则断。将停止按钮开关串连上自锁形成送电，试一下按下启动，正常启动，按下红色停止运行。

这个经典电路很简单，但是用直流二十四伏很多人还是做不出来。七月份分享过视频讲解并接电容反向并接二极管的方法解决。八月份分享过视频讲解浪涌继电器的选择 和接线注意事项。今天给大家分享另一个做成功的方法。电路图里面并接的这个 led 指示灯也是关键，这个指示灯 a c d c， 二十四伏电压通用的，你把它往启动的那个继电器线圈上面一并接，电路就能正常使用了。这个方法和之前的几个方法选任一个都能解决。现在一键启停电路实际使用很少，但是作为新手学习电路还是不错的。

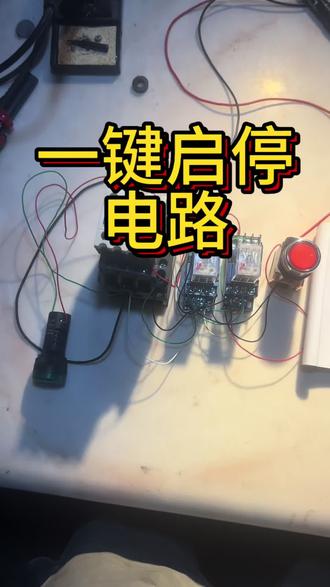

今天他们跟我提了一下这个一键启停这个电路，本来我跟着这个电路图，然后自己就就组装了一个出来，然后这是 km 一， k k 一 k 二，这是一个按钮， 这是我接好了以后的状态，按一下他就启动，再按一下停止，这样就是加了一个指示灯，就是反复的可以这样一键启停，是这样 这个电路图 k 一 点动一下，按下去之后 k 一 吸合，然后 k m 一 就自锁，然后再点动了一下的时候 k 二吸合，然后断开 k m 一， 就这样。像这个电路的话，就说 有些应用的场合的话可以用，我估计用的地方比较比较少，因为他就是说用架子来说的话，再加一个停止按钮就可以实现这个功能。但是如果说一键启动的话，你得用两个，这种 k 一 k 二就得用两个中间继电器，而且得要用这种三组出头的， 我之前我用了两组出的，后来我发现这种出的还不够，所以说我觉得这种价值哈也不是很大。不知道各位网友对这种怎么看？一键启停。

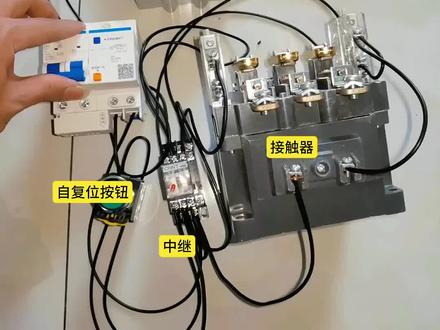

不可能，绝对不可能，哈哈哈。

想让电器自动定时启停时控开关来帮你，但接线有讲究，小功率六百六十瓦内开关可直接控制， 大功率或三百八十伏，必须加装交流接触器。中转时控开关只给信号，大电流交给接触器，这样才安全耐用。接线前务必断电，建议由专业电工操作。
