想把电路图画的四四方方又漂亮，那是需要技巧的，比如说这道题当中啊，我们要把实物电路画成他的电路图， 那么首先呢，这个实物电路图你肯定得先能够看懂，怎么看呢？按照电流流向法，电流从正极出发，他往哪流我就怎么看。那如果要把它转换成电路图，怎么能一次性的把它画的四四方方的，而且又漂亮呢？ 那我建议大家啊，写一下电路结构图。怎么写呢？来跟我一起看。正极出发，然后经过了开关 s， 所以我们就可以写出啊，正极出发，然后经过了开关 s， 电流继续流动，经过了 s 以后，我们会发现呢，在这个点电流分叉了，所以这个点呢，就是分流点， 而分流点的话呢，我们就可以用一个大括号来表示，表示电流走到这之后要分成多条之路了，那么电流往哪流呢？我们可以看到分流点之后，电流呢，可以向上流动，经过 l 一，到达了这个位置， 另一条路呢，他可以向下流动，经过 s 一，再经过 l 二，也到达了这个位置，所以这个位置就不用我多说了吧，这就是会流电， 也就是说往上走，往下走，分别走了两条不同的路，那么这两条不同的路呢，我们在这里边就可以表现出来了，一条路呢，走了 l 一，另一条路呢，是先走了开关 s 一，然后又走了灯泡 l 二，最后会流，我们用一个反 括号把它给汇合起来就可以了，然后汇流之后，我们会发现电流直接回到了电源的负极，所以他就到达了电源的负极。 那么这个电路结构图我写出来了以后，大括号之间的就是他的两条之路，大括号以外的，这就属于是他的干路部分。那么这个写完以后啊，我们画电路图采用的策略就是先干后知， 也就是说先画干路，再画之路。我们看干路当中除了正极负极以外，只有一个开关 s， 所以干路当中只有两个元件，一个是电源，一个是开关 s。 好，那我们换一个开关 s， 然后呢？开关 s 对应的呢是电源的正极，所以，哎，我们就把它的干 路就给画好了，我们再确认一下哈，正极出发，然后呢是到开关 s， 正极出发，到开关 s， 然后呢负极，整个干路就好了。 概录好了以后，我们左边画一条竖线，右边画一条竖线，那么正极出来的左边，这其实就是他的分流用的这条线，而右边这条线呢，就是会流用的。 那在这两条线之间，我们只需要把大括号里边的内容照搬上来就可以了。比如说一条之路经过了 l 一，那么我们从分流的这条线上引出一条之路， 经过 l 一，然后到达惠岭的这条线就完了。那么第二条之路呢？哎，从左端出来，经过了一个开关 s 一，再经 过一个灯泡 l 二，然后到达右端，那这个电路图我们就画完了，你看四四方方很规整，最后再检查一下，少标了一个开关 s， 那这个图就画好了。 那么这道选择题当中给出了实物图，他对应的电路图哪个是正确的呢？

一张小黄人帮你记住电路中的电路元件符号。小黄人的两根天线，我们用电源来表示，用两个小灯泡来表示小黄人的眼睛，而小黄人的嘴巴呢，就是我们的电阻， 两边的两个胳膊是我们的开关，最后两个电铃充当了小黄人的两只脚。你学会画了吗？ 记住电路的电路元件符号是我们学习电学的第一步。那么记住了以后这道题的答案表示电源的，相信你肯定知道了。

一个方法就能十秒画出并联电路图，那就是找点法。并联电路图中先找到从正极出发的电流，接着找到一个接线柱上，接着两条导线的点，把这个点定为 a， 再从负极出发，找到另一个接线柱上，另一个接着两条导线的点，把这个点定为 b。 然后我们就看 a 到 b 有几条路，看到路上有什么就画什么路线，一是 a 到 b 中间有辆一路线，二是 a 到 b 中间有 s， 二和二二，这样就可以了，你学会了吗？

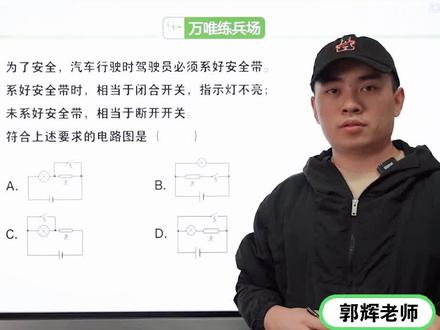

开关闭合，用电器反而不工作，怎么会有这么奇怪的要求呢？哎，生活当中还就有这样的例子。 比如说这道题当中，为了安全，汽车行驶时，驾驶员必须系好安全带，那么当他系好安全带的时候，相当于闭合开关，而这个时候呢，指示灯不能亮。 但是如果没有系好安全带，那就相当于是断开了开关，而这个时候指示灯就得亮。那么对于这种特殊的这种要求，我们可以把它称之为叫做 反向控制，就是闭合了反而不亮。那么对于这种反向控制来说，我们在设计电路的时候，我们采用的呢是局部短路的思路。比如说像这个 c 选项，我们用开关把这个用电器给他短路掉，那么你必 合的时候，他就不会亮，而你断开的时候，他反而才能够亮起来。而这种电路呢，就有一个特殊的点，就必须要加一个电阻，在这，这个电阻我们称之为叫做保护电阻， 如果没有这个电阻，那么电路就构成的是电源短路，而电源短路是不允许存在的，所以有他在，那么闭合开关，他也只是一个局部短路而已。听明白的话，那这道题答案选择的就是 c 选项。 那同样的道理，如果我们设计一个电路的时候，遇到闭合开关不工作，而断开开关的时候需要工作，那我们就选择开关和用电器构造一个局部短路就可以了。那这道题你可以练习一下。

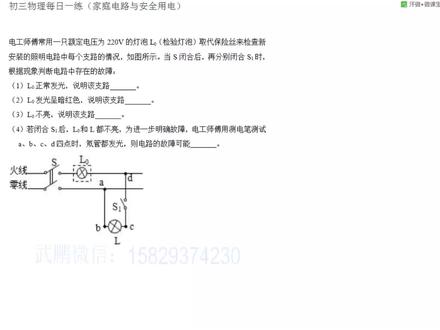

按这个题，电工师傅呢？常用一个额定电压为二百二十伏的灯泡二点零取代保险丝来检验安装照明灯中每个支付的情况。 用这个艾尔丁来检验的。那现在看一下 木头所示，当 sb 和后在分别 b 和 s 一时，根据现象判断电镀中存在的故障。那现在看 第一个二点零正常发光，说明该之路。你现在看哦，如果 sb 和在 b 和 s 一 看，正常情况下应该什么情况？ sb 盒在 在必考 ic， 那应该是这个 l 零的，和这个 l 一样串联关系，他串联在一块了， 是 l 零和 l 串在一块了。 那你要知道呢，家庭中的电用电器呢，这 l 呢，他额定低压呢，肯定也是二百二十伏， 而这个 l 零呢，他的优额呢，也是等于 就有零额吧，也是二百二十伏。听不跟你说了。 那你现在想一下哦，如果你把这个电路呢这样接的话，串联的话哦，那两个灯泡分压，他分的电压呢？一共是二百二十伏，那说明他两个灯泡的实际电压呢？都小于二百二十伏。那就正常情况来说呢，点个灯泡都不会正常发光，因为他 他们的实际电压呢，小于额定电压，肯定小于二百二十伏。就正常情况下来说呢，应该是点个灯都不会正常发光，而且是比较暗的。那你现在看，他跟你说二点零正常发光，说明啥问题？说明二点零分了二百二十伏的电压。 那这是什么情况？说明 l 就没有分电压， l 没有分电压的情况就是一种情况，就是他 l 呢被短路了，就把电压全分给 l 了。 如果 l 零呢，正常发光的话，就是 l 的短路了啊。 第二个二零发光成暗红色，说明该之路。那刚说了正常情况下啊，正常情况下的话， 他们两个东西两个灯泡呢，分的低压呢，都不会超过二百二十伏，就都不足二百二十伏，因此呢，他们两个都不会正常发光。所以呢，如果二零呢，他呈现暗红色，说明呢，他分的低压呢，就没有达到二百二十伏。 那这个情况下呢，说明他这两个灯泡呢，都是正常的。所以这个第二个空呢，他应该填正常哦。 如果点个灯，如果两个灯都正常的情况下呢，他们都分不到二百二十伏的电压， 所以呢，他会发暗红色。行了，看下这个。第三个，如果 m 零不亮，说明该直路，这块不亮，说明就没有电流通过他。没有电流通过他的话，说明这块呢，应该是断路啊，该该直路断路了。 行了，再把。这就梳理一下啊。 第一个 l 零正常发光，说明 l 零呢分的低压是二百二十伏，所以呢，这块就没有分电压压着，没有分电压，那只能是二倍短路了。 第二个 l 零发暗红色的光，说明他这个 l 零的分的低压呢，没有达到二百二十伏，那说明 l 也分低压着呢。因此呢，说明这个磁电路呢，是正常的哦，正常的就是 l 是正常的，他没有短路，也没有断路。 所以呢，你把这条穿在一块的话呢，他们的分段低压呢，都不会达到二百二十伏，所以他会暗红色。 第三个 l 零不亮的话，那说明什么？就电流有断路了，电路中断路了，那应该就是 l 断开了啊，或者该之后呢，断开了，断路了。行了，那现在看第四个，如果闭合开关 s 一 l 零和 l 都不亮，为了进一步确定故障， 由电工师傅呢用侧链笔呢，分别测 abcd 四个点，南管都发过，则电路故障可能是 咱得知道正常情况下的哦。你把这个测电笔呢放在火线上，他测电笔是可以亮的，放在零线上，他是不能亮的。 这个原因我给大家再说一下，因为有的同学呢，可能就是整天被概念，也不知道具体原因是怎么回事。我把这个给大家解释一下哦。为什么这个奶管呢，放在火线处，他就可以发光，放在零线处呢，他就发光不了。行， 咱就把这个 b 和 c 对比一下啊。那先看 c， c 这块借的是火线，把测电电电笔呢放到这的话，他为啥能发光呢？再分析一下啊。你看这个人呢，拿了个测电笔，这个情况下看一下电流 咋做呢？ 这样走过来再走到这。 那现在看到这块的话，他有两条路可以走吧，一条路呢，就是这个灯泡，一条路呢，就是测电笔。那你要知道呢，灯泡他也有电阻吧，测电测电笔呢，也有电阻，所以呢，这个相当于把这个 灯泡呢和这个测电笔呢，并连在一块了。所以呢，这个测电笔测电笔呢，它是能分到低压的， 就这块对电流也有阻碍作用，这块对电流也有阻碍作用，所以呢，会有一部分电流呢，通过这个测电笔，再通过人体到达到达大地。因此呢，这个情况下呢，他是可以亮的。 同样的道理呢，你把它放地点的话，也是可以亮的。 那行，那你现在看一下，如果把它放到这个 b 点的话，为啥就亮不了了？来看一下， 比如另一个人呢，拿了个测电笔在这呢， 看这个情况下，测电笔能亮不？这个情况下呢，测电笔是亮不了的，他是放零线的话，亮不了。为啥呢？你看一下 电流从这过来到这块，到这块的话，你看他有几条路可供选择，两条吧，一条你看一下，直接回到零线了，畅通无阻。那既然这块畅通无阻的话，那电流还走这吗？那就不走这了。所以呢，正常情况下呢，依然是 放在零线上，他是不会亮的。就这个原因啊，一般你们只知道为什么接火线他能亮，接零线不能亮，原因就在这呢。啊。那行，接着往下看。 那这个题就怪了，他为啥 abcd 都能亮呢？ cd 能亮才能想来。那为啥 ab 这块又能亮了？只有一个可能，就是进户零线断路。 就这块断开了，你那条畅通无阻的电流没有了，回不去了。所以呢，你这个电流本来是如果这闭合的话，畅通无阻了，回不去了。那你这块断开的话，几乎零线断开。断路的话呢， 电流回不去了。那没办法，就只能走这块了，走燃体回到大地了。所以呢，这个情况下，原因只能是谁啊？就是近乎零线断路啊。行了， 近乎零线段路 行。那这个题呢，就讲到这了。

就是多了一个别的卡，往衣服兜里边别上放，看他测电的原理，在什么时候。食指必须接触金属帽，这也是这样。接触金属帽， 这也是这样。接触金属帽， 这个奶管发光，说明他这根线是火线，因为火线和地之间有电压，火线经过这个笔尖， 经过这里边一百万欧姆左右的特电阻，经过奶管，再经过这弹簧，再经过这食指进入人体，通过人体以后， 从两只脚再进入大地，再通过大地回到变压器处埋的扁铁板，从扁铁板回到三相变压器的中性点，这样构成电路的回路，奶泡有微弱电流通过奶泡发光。 如果接触的是零线，奶管不亮，为啥不亮啊？因为零线和地之间电压是零，这样没有电流通过 电电笔在什么时候？如果测量的是火线，那么电流就从火线出发，进入到笔尖， 再进入到大电阻上，再进入到奶管上，奶管有微弱电流就发黄，再进入到弹簧上， 再进入到手指，通过手经过人体， 经过两只脚进入大地，通过大地传到变压器处的扁铁板上， 变压器处埋了一个扁铁板， 然后从扁铁板回到变压器的三个线圈的中性点， 构成回路。奶管有微弱电流通过奶管发光，如果接触零线，没有电流通过奶管不发光，这样就能鉴别出哪根是火线，哪根是零线。现在的验电笔功能越来越全，操作性越来越强，那这个验电笔这电在这里 可以测试延电笔好使不好使，一摸这就知道了，说明这个延电笔啊好使，这样就可以进行测量， 如果接触火线，红的发光源接口也亮，绿的也亮。如果接触零线，指绿的亮，红的不亮。 把这数码延电笔 不但可以鉴别出零线、火线，还能知道火线上电压是多少伏， 还能测量直流电压，还能测量电线的断点处，还能测量插座这三根线连地是否正确。这往插座一插，验电笔就显示出零线、地线、火线接地位置是否正确。 电笔不但能测量火线、零线，同理也能测量用电器是否漏电。如果用它接触用电器， 这红灯亮了，绿灯也亮，说明用电器外壳漏电了。家庭电路两个安全保护措施，一个是三线插头，一个是漏电保护器。 家里边许多用电器，像洗衣机、电冰箱、电熨斗、电源的插头有三条线， 地中一条接火线通常标 l， 另一条接零线标着 n， 第三条线接着用电器的外壳标的字母是 e。 家里边的插座有两孔插座，也有三孔插座， 三孔插座右边这个接火线，左边这个接零线，当下这个插孔接地线 就地线啊，他是家庭电路的电线，进户之前，零线接入大地，然后分成一根线进入室内，就就是俗称的地线，这就是地线，有三条线进入用户 看看三线插头的作用，这用电器就是三线插头。这根线，这是电源线， 和这根线连着，这根线和这根插头连着，这个线和中间这个插头连着， 你看这个线接到什么地方了，在这里焊这行头， 如果用电器的外壳漏了电，这时候电流经过这根导线，经过这根导线，这里边的线从这插头输出， 插头输出以后，进入到这根地线，然后导入大地，这样你手摸着它的时候， 虽然他漏了电，也电不着人，因为人体的电阻远远大于这根导线接到地的电阻，电流沿着捷径走，所以电流全部从这个地线流出去了，漏的电从全部从地线跑出去了， 哎，焊在用电器的外壳上了，这就是三线插头的作用，就是用电器如果漏了电，那么电流从外壳进入到接外壳的线上， 然后通过插头和插孔进入到地线，流入大地， 保护了人身安全。另一个保护措施就是使用漏电保护器。现在用电单位都使用漏电保护器，漏电保护器啊，简称漏保， 这就是漏电保护器。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合回路， 不应该有电流直接流住大地。但是如果站在地上，不小心接触了火箭，电流经过人体流入了大地，这时路电保护器就跳闸自动切断电路，保护了人身安全。 当然，用电器如果漏了电，有电流流入大地，也跳闸保护电路和用电器的安全。它的基本工作原理是这样的，具体工作原理以后还要学习。假如这有个漏电保护器，后边接着一个电机 l， 火线 n 代表零线 单向电机，它一般都有启动线圈，线圈串联一个电容，还有一个工作线圈。 假如出来的电流从火线出来的电容是三百毫安， 由于电机线圈和外壳接触了，漏了电在这跑了，通过电机跑了十五毫安， 这跑了十五毫安，那么回来从零线回来的电流就剩二百八十五毫安， 也就是说从火线出来的电流 a 出 减七，从零线回来的电流 a 回等于三百，减去二百八十五等于十五毫安。 这时候漏电保护器就跳闸切开电路，保护电机和电路的安全。 现在的家庭用的漏电保护器，它设计的最小动作电流是十五环，也就是 l、 d、 t、 n、 o 大于等于十五毫安，小于十五毫安它不跳。如果小于十五毫安也跳的话，那用电器多少都有点漏电，那么就经常跳闸，用电器没法工作。假如两根线 其中一个火线被人触碰到的，这是火 l、 n 这一个人不小心触碰到的。 假如从漏保出来的电流是一百毫安，从零线回来的电流是七十毫安，那就说从人体跑了。三十毫安的电流， 那就是 a 出减去 a 回 等于一百，减去七十等于三十毫安， 那么漏电保护器就自动跳闸切断电路，保护人身安全。 咱们家庭电路的漏电保护器，它设计的最大剩移动的电流是三十毫安， 也就是说不超过三十毫安，漏电保护器就跳闸切断电路，因为通过人体的安全电流是三十毫安以下。 家庭用的漏保剩余电流达到十五毫安，最大不超过三十毫安时，漏保就跳闸，动作时间小于等于零点一秒。 就是如果漏电电流达到十五毫安以上，三十毫安以下的时候，它就跳闸，跳闸的时间小于零点一秒。
