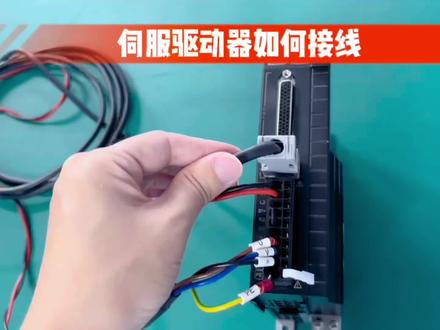

我们今天来讲一下信结的这个 poc 和我们这个 sd 二零零的四伏电机驱动器怎么来接线啊？首先我们来看一下啊，这里引线我们已经引出来了，这个是控制端的引线，二十四伏的接法啊，这是 共阳街吧，六六号是脉冲腹，七号是方向腹，二十号是公共端，然后这条线呢我们就引到了这边啊，这边我们可以看一下啊，这个首先我们这里 二十号的公共端是二十四伏正，我们是刚好接到二十四伏，这个端扣绿色啊，看绿色，然后七号的方向负是白色，白色我们是接到外衣这一条线啊，是方向的， 六号脉冲负是红色，红色我们接到五二零，这样子我们的控制线就接好了。控制线接好之后呢，我们还有一个，这就是个并接的一个线啊，零服要并接到我们的空端来啊，这个黑色的，然后这里就有个开关，开关的话我们首先是从零服啊这里接过来， 直接接到这边，这边是接到叉一的端口啊，叉一的端口，然后这里 l 和 n 就是我们单箱的电进来，这样子我们接线就 ok 了，接线 ok 了之后呢，我们来试一下我们接线对不对啊？那我们测一下，看下电机转不转啊？你看电机能正常的正反转上面我们接线是没什么大的问题的啊，私信我免费获得技术支持。

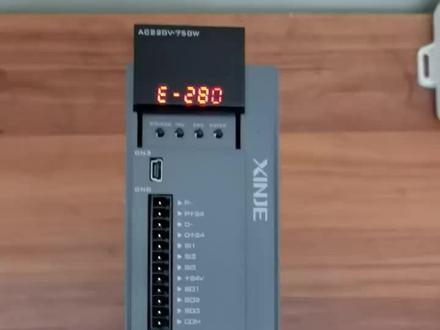

现在讲一下性解四伏驱动器四伏电机的运转方向的参数设定，要修改的参数是 p 零杠零五， 在改仓鼠之前，我们要先把 cn 二这个接口上面的线先拔掉，这个时候 上电的时候驱动器会报警，一杠二八零，不管他，首先按左边第一个键，显示 p 零杠零零，然后再按一下右边第一个键， 看到零零后面的最后一位零在闪烁，这个时候按左边往右边数第二个减加到零杠零五，然后按住 一直按住最右边这个按键，现在显示的是零，那么再按一下第二个按键，加到一，然后再按住最右边这个按键， 显示回 p 零杠零五，这个时候参数就设定成功了，我们可以再按一下，按住看一下，确认一下参数是不是已经变成一了，现在已经看的变成一了，这个时候参数就设设好了，然后接下来就是把电源关掉， 把这边 cn 二该插的线插上去重新，嗯，开机重新运行，这个时候师傅电机的方向就已经切换过来了。

哎，小张先给大家讲解一下这个清洁器怎么用，先看这上边这 ac 二百二十伏，七百五十瓦，也就说他输入电流 电压必须得是二百二十伏，然后七百五十瓦的功率。这里再看下边 l 和 n 是 它的供电，二百二十伏从这里接入 u、 v w 是 输出，接到电机上就可以，这里的 p， p 是 脉冲，然后这是它的公共端，我们就可以看这边，这边它有二十四伏和五伏 对应的调节，这里都有说明。然后 d 呢就是指的方向，这是它的工作段，下边 si 它是输入信号，下面的 s、 o 它是输出信号，这个 c、 n 三就是调试上位机它用的那个通讯口， 我们再看上边上面有两个相通的就是四八五的通讯口，可以供大家使用，然后我们调试的时候就只需要把这盖板往上一推，这里所有的按钮都可以调试，给大家插一个插，插一下 这个就是他接线的那些工具，大的对应的他的卡扣，卡到这， 这个对应的就是他的输入信号的 卡，上一口接线的时候只需要这样轻轻按压就可以接上，老铁们你们学会了吗？

今天我们来讲一下这个信杰的 poc 后门 c 八零零这个四伏驱动器怎么来接线啊？啊？首先我们看一下这个四伏驱动器，我们的引线已经接出来了， 这个二十一号的银角是脉冲负，二十二号的银角是方向负，七号是我们公共端，二十四伏的公共端，然后这条线呢？我们是接到这边来的啊。首先我们来看一下，刚才我们讲了二十一号是脉冲负棕色，棕色这一条我们是接的 v 零啊， 然后二十二号是方向负，是蓝色这一条，蓝色这一条我们是接的外衣，然后还有七号公共端，我们是接的黄色，黄色是接到这边二十这个这个二啊，二十四伏啊，二十四伏，然后接到这个端口，这样子的话我们控制断的线就接好了，然后接着这里是有一个并接的线，并接的线的话是零辅并接到这个空五端啊，零辅接到空五端，然后 这边并接就完成了，然后我们这里还有个开关，因为等一下要测试啊，测试的话我们是接着叉一叉一接过来，接到灵符这边 啊，这样子接好了，还有就是我们 ln 就是我们要接我们的单箱二百二的电作为他的电源啊，这样子我们接线就完成了，完成了我们来测试一下，看下这个电机能不能正常运行，我们测试一下，哎，电机是正常 ok 的，所以我们这个测试就没有什么问题，接线也 ok 的啊，关注我三天教会你使用四伏电机。

八六零 ps 的驱动器，从边线我们看到是 ephac 二百二至二百四十伏的 ephc 代表单向， ac 代表那个郊游，这款是单小输入，是单向交流二百二十伏。 下面我要看他的接线单字牌， a 一 a 二就接二百二十伏交流电。 b 二 b 三出场默认是胆结在一起的，如果要使用外置刹车电阻，就要把 b 二 b 三胆结片去掉，外接刹车电阻接 b 一 b 二单子 uv w 接电机，三项皮衣接电机地下面我看这个单排上面一个白色的卡扣，我们按压下去，这个白色卡扣就可以进行接线了。 l 一 l 接二百二十伏交流正负没有正负，数据线随便接， 接线完毕， uww 要和电机 uww 线要一一对应，接线完毕。

拿到次伏电机不会接线三步教会你测一下 sd 二零零的四伏驱动和电机怎么接线啊？首先这是电源的线，这是单箱二百二火线和零线，随便接就接这个啊，黑 s。 然后接着是接 uvw 和 pe， 这个线一定要端子，我们这上面有标码，一定要一一对应上，他是接到我们电机这边来的。然后就是这一条，这一条是我们的编码器的线，他是接到电机的，这一这里 你只要上上去把螺丝拧紧就可以了。关注我三天教会你使用四伏电机。

信捷四伏如何修改电机方向？四伏待机状态下， b b 模式修改，按左侧的按键 star 切换到参数界面， p 零杠零零按右侧确认按键 enter 移动到右侧参数号， p 零为群组杠后面为参数号，按 ink 向上增加 调整到零。五参数如果调过按 deck 键点动 enter 为左右移动， 按住 enter 不放手就可以进去参数值，默认参数值为零，按 ink 调整到一 正转就可以改成反转。长按 enter 右侧按键保存，修改完直接断电重启就可以， 不用再做写入动作，请谨慎修改四幅参数。
