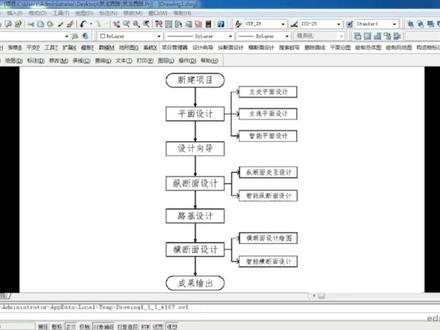

从现在开始呢，我们就来讲这个，呃尾地三维道路的 cd 系统啊，我现在用的这个版本呢，就是七点二的版本，那么我们不管用什么样的版本啊？呃我们的尾地的设计流程呢，大致就可以可以分为下面这几类啊，首先呢我们要新建一个项目， 呃前提条件呢，我们这个新建项目呢是必须在这个呃路线系统里面啊，那么我们这个尾地呢，大家都知道分为很多模块，包括了这个啊，土方啊，还有就是路基，还有就是这个挡土墙，呃涵洞啊，还有就是尾地道路啊，那么我们首先新建项目呢，就是来做这个，呃 最低道路啊，今天项目就在这里做，之后呢我们所有的模块呢，呃设计的时候呢都要通过这个数据文件，所以呢我们要新建这个数据文件啊，然后做完新建项目这个数据文件的设置以后呢我们就来做这个平面设计， 平面设计呢这里有呃三个功能啊，三种方法，其中呢一个呢就是针对立交项目来做的啊，就是立交的平面设计，还有呢一个呢就是主要针对这个平交啊，没有立交的这种形式的啊，就是采用这个主线平面设计， 还有一种方法非常好用的一种方法呢，就是这个智能布线啊，智能平面设计也是我们这个尾地里面用的非常啊广泛啊，非常受欢迎的一个功能，这个功能可以帮助我们啊快速的定出我们这个平面的中线。 然后呢做完平面设计以后呢，我们就来做这个设计向导啊，设计向导呃里面呢就会生成好几个数据文件对吧？有这个啊，宽度文件啊，还有就是这个呃参数啊，这个文件啊，还有就是其他的呃好几个文件啊，然后呢就是做完了设计向导我们就来做这 中端面的设计。中端面的设计，呃系统里面为我们提供的啊两种方法，一个呢就是这个智能智能的中端面设计， 还有一种呢就是我们这种最常规的一种正正面的正正面的交互设计啊，就是我们输入中号高层啊，还有就是这个输取现半径的这种呃最基本的设计方法，做完了正正面设计以后呢我们就来做这个啊，录机的设计对吧？呃录机的设计呢？我们这里呢，嗯，软件呢也是给我们提供的，呃 许多的一种方，许多的方法是吧？呃，比如我们可以定制模块啊哈，还有就是这个挡住墙直挡结构的设计啊，对吧？还有这个排水沟的设计啊， 啊，接下来我们就来做这个呃横断面的设计。横断面设计呢？呃又分为两种啊，一个就是横断面的设计绘图，还有就是这个智能横断面的设计，是吧？呃这里就会涉及到呃横断面数据参数的定， 还有就是这个横着面带帽，最后呢我们就说出这个成果，呃，那么大致的我们这个尾地道路的设计呢，就是，呃根据这几步流程来做啊，不管你是呃小项目也好，大项目也好，那么基本上的实际流程呢，都是按照这个流程，对吧？ 然后呢我们再来详细的呃了解一下我们这个设计的步骤啊，我们呃看一下里面的功能，首先我们要新建一个项目，对吧？我们新建项目呢就在这里啊，这一排都是我们这个呃尾地的功能啊，尾地的功能，那么这里我们要新建一个项目，就点这里啊新建项目啊，这里点新建项目， 然后呢我们这里浏览一下，对吧？我们给他新建一个项目，我们暂且呢把这个数据文件保存在这个桌面，我们新建一个文件夹，呃，就叫做，呃祝龙，好吧，祝龙南路 就是难弄，然后呢点进去，对吧？然后给他起个名字，对吧？就是难弄好，那么我们保存了以后呢软件呢？就会给我们生成一个，呃项目文件 pr 结格式的啊，这个在这里 pr 结格式 保存一下，保存完以后呢我们呃呃这里下面会生成一个呃平面的，平面的这个数据文件，对吧？平面的数据文件，呃后缀呢就是 pm 格式啊，下面呢我们还可以填啊，设计人，设计单位啊，委托单位， 然后我们点确定好，我们这个数据文件呢就创建完成，创建完成，然后我们下面下面来看一下啊，还有其他的功能，对吧？我们如果有，呃已经有项目的话，我们就可以打开项目，是吧？打开项目还可以保存项目，呃还有个项目管理系啊，看一下项目管理系里面的是什么东西啊？项目管理系什么？ 刚才我们啊不是新进了一个数据文件吗？对吧？他呢直接挂钩了啊，直接有这个数据文件的话，就可以在我们这个项目管理器里面找得到我们相应的文件，那么其他的像这个 从那边设计啊，还有就是呃红对面设计啊，啊，标准红对面设计啊，等等啊，这些呢？我们还没有进行设计，那么这个数据文件就暂时没有是吧？暂时没有，这些都没有。呃，如果我们 想看一下里面的内容，我们在这里双击他啊，双击他就可以了啊，那么现在我们还没有任何的数据还点不开是吧？还点不开？ 好，这里会显示一些信息，显示一些信息，我们这个项目的名称啊，项目的名称，还有就是这个等级啊，对吧？呃是采用这个城市道路呢还是公路主线啊？这也可以进行设计啊，设置好然后我们新建的这个项目以后呢我们就可以进 进行这个主线的设计。主线的设计在哪里呢啊？在这里啊，在这里我们可以进行主线的设计， 然后点开这里会提供的呃非常多的呃一些呃模式，对吧？这个平曲线的计算模式他下面会有非常多。呃首先我们如果是选取第一个点的话啊，这里呢主要呢提供的这个是导线法啊，导线法 首先是拾取一个点是吧？拾取一个点，假如我们这个呃平面的起点啊是在这个位置啊这个位置，然后呢我们呃再点插入是吧？点插入， 假如我们这里是需要给他定个两百米是吧？定个两百米我们出个两百米就可以了啊，然后呢我们这里是三百米的话，我们这直接在键盘上敲三百米哦回来，然后接下来呢我们这个设置半径，对吧？设置他的半径设置他半径我们在这里可以直接输啊，直接输半径或者呢我们也 拖动，是吧？通过拖动来实现好，现在这个半径出来了，那么我们如果，呃呃对这个半径不满意的话，我们还可以拖动他，对吧？选择一个几点啊？随便点啊，随便点都可以，然后呢我们可以进行放大缩小，放大缩小啊，放大缩小， 好，我们定到一个比较合适的位置啊，如果我们这个路线呢，还有其他的焦点的话啊，其他焦点的话，我们还可以呃点击插入，对吧？我们把这个这个啊滑动条滑动到最最边上，然后呢再插入一个焦点，对吧？再插入一个焦点，对三，好，到这里了啊到这里了， 然后呢我们也是一样啊把这个现在我们是最后一个焦点，对吧？这个滑动条是在最后一个焦点是没有搬进的，出不了搬进的，然后我们撤回来一个，撤回来一个，就是这个呃焦点饿，对吧？在这里焦点饿， 那么我们现在呢就可以出入一个半径，当然我们也可以直接拖动啊，直接拖动拖动一个拖一个半径出来啊， 然后如果我们感觉啊这个呃直线长度太短了，我们可以采用这个呃反射的模式，直接将这个圆曲线跟前面的这个圆曲线相交，是吧？来算跟前点相连接是吧？相接，那么我们这个呃 前直线段就是没有了，是吧？这个直线段就没有了，好，我们来看一下啊，现在呢我们这个就是产生了一个工切点，是吧？工切点，那么我们这里是原曲线，这边也是原曲线，呃就可以定义出来了， 我们按这个回车，回车的话我们呃这里有个控制参数，对吧？我们这个起点装号也可以给他定，给他定。假如我们这个起点装号，呃，不是零，是吧？我们还可以进行 这个定义。好，我们这个起点呢就是两百，是吧？起点就是两百，好，我们还可以对这个焦点的名称进行修改，是吧？第一点是 bp 点，然后呢？呃，最后一点呢？是 最后一点呢？是这个一批是吧？ and 破案的啊，就是终点的意思。好，我们这现在呢这个就变过来了啊，变过来了，变过来了， 我们还可以在这里进行重新编号，是吧？重新编号，假如我们中间又插入了非常多的这个这个焦点的话，那么我们这个焦点就乱了，焦点乱了，我们还可以进行重新编号，是吧？重新编号， 那么就是按照这个顺序来进行编号啊，那么可以重新的编号，然后呢我们这个呃字体的高度啊，还有就是这个呃公里装啊，白米装啊，他的高度，字体的高度不可以 进行设计，然后我们不想啊，只采用白米装，我们还可以设置这个二十米装也是可以的啊，进行设计。 好，那么我们这个啊中线啊，最简单的一种中线定义呢，就是这样做啊，就是这样做好，做完这个，呃主线平面的话啊，当然我们也可以进行这个啊，立交平面的设计，立交平面的设计呢，就是在这里啊，就是在这里这个位置 做完以后呢，我们要进行保存，是吧？进行保存，我们这里直接点这个存盘就可以了啊，那么他呢就会直接啊到我们这个呃，刚才设置的这个数据文件夹里面进行保存，我们所产生的一切的这个，呃文件啊都会在这里 保存啊，我们给他还是给他定名字是吧？当然我们不定名字的话也可以，是吧？杜龙啊，南路好，我们这个把它复制下来啊， 还会产生很多的这个文件，是吧？然后可以点保存，那么点保存的时候呢？这个时候呢他呢就是提示是否将平面加点数据自动转化为当前项目的平面取现数据，这个平面取现数据的后缀名就是这个平安格式，对吧？平安格式，我们来点式点式。 确定好，我们来看一下啊。这个，呃我们这个数据文件夹里面他呢就多了一个啊，多了一个这个对吧？多了一个这个焦点文件吗？是吧？这个 gd 是吧？ gd， 然后呢我们这个新鲜项目 pn 是吧？这个 pn 接下来呢我们呃就可以生成呃一些相应的表格，是吧？相应的表格，这些呢就是相对比较简单的这个，呃皮曲线啊，这个曲线元素表是吧？曲线元素表，还有呢就是直接输出这个直取转角表，是吧？直取转角表生成这一个路线直线 啊及曲线转角一览表啊，这个相对还是比较简单啊，那么我们直接可以生成生成的话，我们，呃这个尾地啊，他呢直接啊就是采用这个一笑表格的表达方式啊，然后我们其他软件呢，可以啊，生成这个 cd 版本的，也可以生成这个一笑版本的，但是我们这个尾地，呃就 只能够生成这个卧版本的，是吧？卧版本的，然后点击输出啊，输出输出的时候呢他就会自动显示我们这个呃生成这个表格啊，一笑表，好，我们这个一笑表 啊，这里呢有这个平曲线的一些要素，对吧？然后我们这个尾地啊，主要呢就是，呃，做这个公路非常方便啊，做公路非常方便，所以呢它里面的很多格式呢，都是按照这个公路的设计这个编制要求来做的。编制要求来做的啊，我们做完这个平面以后呢，我们就可以进行这个 设计向导的设计，设计向导的设计，知道了这一步，对吧？点击这个项目下拉菜单下面的这个设计向导啊，设计向导，好，我们首先给他定义这个名称，对吧？定义名称，然后呢我们这里还有项目的类型，是吧？可以选这个公路主线，还有就是这个城市道路互同式立体交叉，还有铁路这种功能。 下面我们这个设计起点啊，两百，呃，平面起点两百啊，刚才我们做平面设计的时候已经给他定了，是吧？然后呢设计终点啊，九百多米， 好，我们这个中号的精确精确度就是我们如果有产生这个小数点的话，我们保留三位小数啊，或者是两位小数啊，四位小数都可以，或者是曲整啊，都可以。那么一般情况下我们选三位小数啊，就 ok 了啊，精确到毫米啊， 下一步对吧？点下一步。然后呢我们呃可以进行分段的设计啊，有这个起点床号，终点床号，还有就是 的中号，是吧？然后我们给这个呃公路的等级进行定义，进行定义，我们可以定一个啊，公路等级，比如这个 啊，三级公路，二级公路，一级公路啊，高速公路都可以进行定义，是吧？都可以进行定义，在这里我们定一个三级公路吧啊，然后这个设计速度他自动会弹出来给我们选，是吧？三级公路只有两个设计车速嘛，是吧？然后呢一级公路也可以选啊，有三个设计速度，六十、八十、一百，是吧？ 其他的也可以选啊，四级公路只有一个二十啊，只有一个二十。好，这一步过了以后就点下一步，下一步我们这个，呃三级公路啊，采用的是两侧道的模式，然后他会提示我们有没有附加型的啊？板块，是吧？我们可以定义这个有没有附加型板块啊？有没有这个人行道啊，是吧？呃， 还有就是这个，呃飞机动车道呢，他一般也是归队到这个人行道里面的啊，像这个其他软件呢也是这么定义的，然后我们这个路机的宽度就就可以啊 进行定义啊，我们首先啊把这个宽度定义完成以后呢，他这个，呃宽度也要跟着变过来才行，要不然我们会出错的啊，会出错的啊，像我们给这个左侧啊， 我们这里不需要勾选了啊，不要去勾选他了，我们直接在下面的这个，呃，小图里面，小图里面来选就行了，我们选点一下我们哪个百块，他直接跳转到哪个大边去了，对吧？我们假如点一下这个左侧的百块，点下啊，然后右侧的百块都可以啊，都都可以， 对吧？我们这个左侧的土路间啊，刚才我们点到这里了，左侧土路间，然后点这边右侧土路间，左侧行车道， 是吧？这边右侧行驶上，是吧？我们这个横坡啊啊，然后呢这里指的啊就是我们这个这边板块的啊，这个三点五，三点五呢，我们不要误以为误，以为是这个路面的总宽度啊，其实他就是这个右侧 这个板块的宽度三米五是吧？那么我们现在呢就给他定一个三米五就可以了，定个三米五，然后呢我们这个路槽的深度就是我们这个路面结构层的这个深度了啊，路面结构层的厚度在我们做设计之前我们先要有一个概念，呃，我们这个路槽的深度给他定义到多少， 我们这一步也可以省去啊，可以给省去，因为我们做到后面的时候才知道这个路面结构成的话，或者是呃我们呃 要修改的话，我们还可以再回去这个世界香港里面进行修改是吧？也是可以的啊。哎，我刚才这个，呃软件啊，刚才这个软件他呢？刚才我点了一下这边 他自动弹出来了啊，我们回去啊，这一步，好，我们这一步已经过了啊，下一步，下一步呢就是我们这个填方面波的设置，其实我们这个设计向导啊，就是先给我们大概的设置设定一下，对吧？大概的设定一下 我们这个呃一些重要的参数，其实后面呢我们还是可以根据我们每一个数据文件来进行修改的啊，这一步其实呢我们呃这些啊都可以大概的先给他定一下啊，大概的定出来是吧？大概定出来 像我们这个左侧左侧的边坡是吧？我们如果是比较矮的这个陆地的话，我们可以选择一级台阶是吧？一级台阶，然后这个 h 一就是我们这个 六米，是吧？然后这个 w 一是我们这个平台啊平台。然后呢？ p 一啊， p 一就是我们这个坡度啊，一般情况下我们这个路基采用一比填方，采用一比一点五的话，在这里直接输入一点五就行了啊。然后呢就是我们的右侧，是吧？右侧填方偏破。 假如我们有多级台阶的话啊，比如我们采用了三级台阶，是吧？我们可以这个一级一级的选，是吧？一级一级的选啊，像这个平台啊，还有就是我们这个每一级的坡度有可能不一样。

给大家演示如何在地形图上进行主线平面设计。首先打开一张地形图，把颜色改为较淡的单一色，这样可以更清楚看到不舍的平面线形。打开设计菜单下的主线平面设计窗口，输入路线起点的焦点名称 bp， 然后点击失去按钮，在地形图上合适位置，单击鼠标左键，确定起点 sy 坐标位置，点击插入系统提示是否插入焦点一，选择是在地形图上失去焦点一的位置，接着可以连续顺次拾取下一焦点的位置， 返回主线平面设计对话框，设置终点的焦点名称为 ep， 点击计算绘图，可以实时刷新平面限位图。 点击实时修改按钮，选择某一焦点，根据命令行提示选择焦点的修改方式。可以沿前一导线边或后一导线边滑动或自由拖动焦点，输入自己回车。用 鼠标自由拖动焦点时，左上角会实时显示当前位置的坐标装号、前后直线长等信息，以方便用户设计时可以实时查看相关参数。单击鼠标左键确定该焦点的位置。焦点导线确定后，就可以进行平曲线的设计了。在主线平面设计窗口中拖动滚动条，设置每个焦点的原曲线半径、前后缓和曲线长度等参数， 也可以选择拖动半径。在屏幕中点击一个基点，移动鼠标，系统将自动实时显示出对应的曲线。注意，拖动过程中按下 l 键，拖动不长将增大十倍。按下 s 键，拖动不长将缩小十倍。左上角的服用窗口中会实时显示当前原曲线半径、虚线长、直线长度等相关参数，点击鼠标左键即可确定该频曲线。 也可以在主线平面设计窗口中直接编辑修改原曲线的半径直，并设置前后缓和曲线等参数。点击失算按钮，系统会自动对该焦点的平面参数进行计算，并实时刷新相关数据信息。如果输的参数有问题，系统会在命令行里提示问题所在。同样对下一焦点进行曲线参数设置。 展开平取线计算模式，这里有多种平面计算模式，选择一种计算模式，如选择与前焦点相接，点击失算，系统自动计算出新的源曲线半径。两焦点平取线接的直线长度变为零， 点击实时修改，选择某一焦点，在命令行里输入 h， 即可延后导线边，实时调整焦点的位置。点击重打按钮，保存此平面焦点文件，系统可自动将该焦点数据转化为 pm 平面线性文件，保存到项目文件夹中，并自动添加到项目管理器中。 打开控制选项，可以重新设置路线的起点装号，并可以设置曲线参数的字高、装号标注的间距及位置等， 再进行计算。绘图，系统可实时计算刷新修改后的平面线绘图。

they say it's a matter of time without playing some sunlight i'll be nothing's going to stop i make our way oh， i make our way my love is a rent for love the best part of the million rounds。 本曲由张怡阳 music 为您打造。 wherever you are i know i'm coming back for you and i'm hard nothing's going to stop。 你学会了吗？关注我，一起开启懒人模式吧！

大家好，今天给大家分享伟地道路设计数区线详细教程。上一期我们讲了数区线原地面数据录入， 白色线是我们录入的原地面实测数据， 红色线是设计路面标高，原地面线就是作为设计田洼高度的参考点，待会我们会详细讲解如何定点路面标高。 设置数区线前需要新建一个 cad 窗口，不然等一下影响正常绘图，一定要新建一个窗口哦。左上角找到项目，然后 打开项目文件， 左上角找到设计，下拉找到纵断面设计，点击鼠标左键， 然后跳出对话框，对话框里面有很多功能都是设计一些参数的，一会跟大家详细讲解。鼠标左键点击下方计算显示， 现在显示的是我们上一期输入的原地面数据 线，然后回车回到对话框左下角控制，这里是可以设置一些参数的，我们一般默认就可以了，或者你们根据自己的情况设置，这个影响不是很大。选点的意思就是选择其实点， 如果知道设计装号、标高、半径等参数，可以直接对应输入，最后点击计算，选择其实点， 然后点击鼠标左键选择插入便坡点一，设计路面标高可根据实际情况而定，可用原地面线作为参考。路面标高减少田挖土方量，那我们涉及标高尽量要凭这条原地面线了。 大概选择第一个便坡点，然后可以连续选择第二便坡点， 最后选择终点，按回车跳出对话框进行参数设计， 向上翻到变坡点一，这里可以选择计算模式，已知半径或者切线长外锯等， 我们选择已知半径便坡点一，输入半径八百，然后鼠标点击左键计算显示下拉，选择便坡点二 电坡点装号标高，这些都是可以输入修改的，半径输入一千， 然后点击计算显示，这样所有的变坡点已经设计好了，我们鼠标左键 点击确定，去看看效果怎么样吧。 比如说这个便坡点二往大专号方向，不想前方那么多，我们可以修改设计路面低一点，使用实时修改功能就行了。 回车跳出对话框，选择下方实时修改功能， 鼠标把心放置便坡点二位置，点击鼠标左键，然后回车就可以实时修改了。 选择好修改位置以后，点击鼠标左键即可完成修改。 所有的变坡点，其实点都是根据实际情况慢慢去调整，一直调到符合现场情况。 最后一步非常重要，更新数据后一定要点击存盘哦，不然数据会丢失。 然后左上角找到设计，找到送段面绘图，点击鼠标左键找出对话框，这里可以设计很多绘图参数，绘图比例等一大堆，反正就是需要的都打 勾就行了。绘图前一定要点击搜索权限装号，不然没办法绘图哦。然后点击鼠标左键选择批量绘图命令蓝，提示输入其实页码，然后又提示选择绘图基点， 就这样完成竖曲线设计出图了，我们一起来看一下效果吧。 下面是设计标高填挖高度， 直线断屏区线，地面标高装号等，好了，今天就分享到这里，下一期我们讲解横断面数据输入，喜欢的请点赞加关注，一起开启懒人模式吧！

下面演示的内容是详细横断面设计第二集， 设置边勾， 设置蛙方用地界。 nothing's going to stop me i make my way。 设置挖方、清表、 设置节水沟、 our love is a river long。 产生气户和刷坡并进行设置。 make it my way home 奔驰由张一阳 music 为您打造。 对整体标准横断面进行设置，可对临界高度、基准高层预留面积、起算线 是否包含排水沟面积以及是否增加或扣除清表土进行设置。定制好标准横断面模板后， 对利用改后模板设计的横断面进行预览。横断面预览有三种方法，方法一，着装进行预览。方法二，拖动滚动条进行预览。 方法三，按键盘左右方向键进行预览。可对单个断面放大或者缩小查看，但不能修改 横断面戴帽子，横断面戴帽子产生的数据会保留在星点 h d， m s g。 文件中。 横断面查看修改 可着装修改横断面上的所有部件，比如边坡、边勾等。 when i'm happy， nothing's going to stop me i make it away oh， i make it away our love is a revolo the best fighting of any other rounds i know when i'm hardly nothing is gonna。 本是由张一阳 music 为您打造， 注意，修改完后要保存修改信息及保存项目。接下来是绘制横断面图， 选择所提供的四种横断面绘图模板可满足不同种横断面图的绘制 的横断面图为图形实体，不具有修改记录功能。 输入憔悴等构造物 and i'm highly， nothing's going to stop me。 系统提取土方并输出土方计算表。 when i'm happy， nothing's going to stop me i'll make it away oh， i'll make it away our love is a revolone the best fighting of any other wrong。 你学会了吗？关注我，一起开启懒人模式吧！

下面讲的是纵断面自动拉坡功能演示，输入 hzdmnh， 自由设置优化控制参数。 参数设置完成以后点击确定，确认设置后点击开始计算 程序，自动计算十个优化方案，并且自动计算优化中的最佳方案。 they say it's a matter of time a thousand planes and someone shy before i come back to you。 时间有点长，耐心等待 来一下。 nothing's going to stop me i make my way home i make our way。 保存最佳方案的纵断面设计文件，然后打开项目管理器， 然后保存项目并关闭。点击设计，打开中断面绘图，点击计算显示 程序自动排除错误的数据。你和最优纵断面设计方案。 第二纵段面设计方案优化，打开项目管理器。 wherever you are i know i'm coming back for you and i'm hardly nothing's going to stop。 输入 hzdmnh 跟刚才的操作是一样的。 they say it's a matter of time a thousand plains in the sun one shy make our way oh our make our way my love is a rental love now that's going to start me i make my way oh， i make my。 你学会了吗？关注我，一起开启懒人模式！
