solidworks2014工具兰设置

很多学员问我这个软件怎么用测量工具， 咱们以这个图为实力来讲一下这个测量工具的用法。这个测量工具在哪个地方呢？在评估测量里面，评估测量里面点开以后，您的电脑上可能会出现这种情况，不要紧，把这个小三角，小三角打开， 小三角打开这个区域呢？就是咱们要选的面点或者线选这个面，哎，这面就到这了， 如果你再再选第二个面，这样的话，这两个面之间的距离就出来了，如果两个面不是平行的，那他就会出角度，就会出角度，这是面的测量。 在这右键选删除是删一个，如果选清除，选择是所有的都清除了，因为第二次测量的时候必须把第一次测量清除掉，这样的话才可以测量。咱们再举个例子，比如说这条线和这条这条线的距距离， 把两条线都选上，两条线都选上，他会出现三个距离，第一个是水平，第二个是竖直，第三个是直线距离， 直线距离咱们看距离的时候一定要看对，不要看错了啊，有时候要水平距离，也不要直线距离，有时候要直线距离，不要水平距离， 就是一个这情况，然后在这右键清除选择，然后进行下一次测量，进行下一次测量， 比如说这个面和这个面，他俩是一乘以顶角度的，这角度就在这显示出来了一百六十六点八六度啊。 如果每次就是说你测量的时候比较多，咱们可以建立一个快捷键，你像我就把自己键盘上的 q 定位测量 的快捷键 q 我，我一点就大写的 q， 他测量就立马出来了，在键盘上一输 q， 他就出来了。怎么设置快捷键呢？在这设置这右右边有个自定义啊，自定义里面有一个快捷方式 啊，不是键盘啊，自定义里面有一个键盘，这快捷方式是往这拖的啊，键盘，键盘里面有所有的命令，都可以设置快捷键，都可 可以设置快捷键啊，你比如说咱们测量，把这个测量找出来啊，测量，你看我说的是 q， 你们那个就不是 q 了。然后双击这，一直双击这，把这个字母呢？ q 输进去， 然后点确定，点确定，他就把这个快捷键就调出来了，把这快捷键就调出来了啊， 非常方便。当然你比如说那个正式语，我也设置了一个快捷键啊， 自定义键盘啊，正式， 你看正式他这个快捷键是 ctrl 八，你按着 ctrl 再找八， 哎呀，这个，这个手手大了还可以，手小了简直够不到，是吧？所以我就设置了一个 d， 我一按 d， 你比如说这个面，我一按一 d， 他自动就正式了，你看我按按 d， 他自动正式了，包括草绘的也是也是 点个草会啊，我一转这个鼠标，中间他跑位了，跑位了，你在一按地，他自动就回位了， 这是这个测量和这个正式语的快捷键。当然其他的如果你设置的比较多，你比如说你这个草图画直线比较多，那你可以把直线设置成某个快捷键啊，画圆比较多，圆可以设置成快捷键，测量比较多，测量设置中快捷键都可以的啊。 好，下面呢接着说。这个评估里面还有一个质量属性，有时候需要测一下重量，或者测一下体积，在这就是评估质量属性，弹出质量属性对话框， 这里面有一个体积，就是咱们这个实体的体积，然后质量呢？就是体积默认是体积成一，体积成一， 然后如果咱们这个是铁板怎么办呢？铁板的话，你可以在材质这把它改成编辑材料， 把它改成不锈钢或者是普通碳钢，然后应用关闭，这样的话你评估质量属性，他也就变了，变成体积乘以七点 挖了啊？如果啊，这个我在这个材料里面，材料里面找不出来，没有这东西，没有这东西你先把这材质删了啊，比如说我是尼龙的或者是树脂的啊？树脂的， 那我评估质量属性，质量属性这有个选项，点选项，然后有一个自定义，自定义的话就是输密度，因为体积乘以密度等于质量，对吧？把这密度值变一下，你比如说竖直的啊，是一点三，那是一变成一点三， 确定他的质量，随后也就变了啊。如果测量这个不锈钢或者是铁，我不想去那梳这个材质去，那你就 在这变啊，一点三变成七点八，确定这也就变了啊，这是要讲的一个内容啊。

三十秒教你工具栏丢失或隐藏了如何找回！哈喽，大家好，我是楠楠，今天带大家解决的问题是我们的工具栏隐藏了或是丢失了，我们应当如何找回？ 第一种办法呢？就是在菜单栏中，我们右键找到奇用 command manager 选项，点击勾选 即可完成找回。还有一种办法就是在选项中，我们下拉找到自定义， 这里有一个工具栏的激活，我们点击勾选即可完成激活，点击确定这是对于丢失了，我们应当如何找回？还有一种常见的就是对于菜单栏我们隐藏了， 点击对应的选项卡可以找到对应的特征，但是点选其他位置，它又经消失了， 这时候我们就选中任意一个选项卡，划到最右侧 有一个固定选项，我们点击即可完成锁定。关注我，带你了解更多 solox 小 技巧！

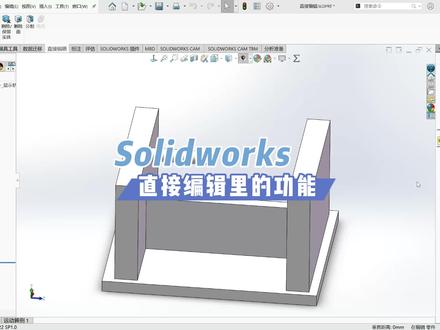

大家好，这个视频主要给大家介绍一下直接编辑里面的功能，之前听很多工程师反馈，通过第三方软件导入进来的视频都能进行很好的编辑， 那么今天我来教大家如何快速处理实体格式的编辑。首先在工具栏空白处点击右键，点击选项卡勾选直接编辑，那么在这里就会显示直接编辑，那我们看一下这个零件 连接上这个杆的右侧，与右侧图台没有进行连接，我们要去给他做一个链接，那在直接编辑里面点击移动面，选择杆的端面， 我们可以沿着 v 轴进行拖拉，也可以在左侧属性里面给他做一个 选择，选择成型到里面，然后选择图图的面。啊，这样我们就做好一个链接，点击完成。我们对左侧图图进行一个导圆角，同样在直接编辑里面点击圆角，选择边线 角半径为五毫米，点击完成。对右侧图台进行倒直角，同样在直接编辑里面点击直角，然后直角类型我们选第一种，然后选择边线， 直角的边线为五毫米，点击完成。 这样我们对右侧图片做了一个导致角的呃处理啊，我们再做一个分割，那在做分割之前，我们要先找一个鸡卷面进行草图绘制，画一条线， 然后点击退出草图，同样我们要进入到直接编辑里面，点击分割，那选取这个草图， 那切除零件，那我们这样看一下，那这样我们就可以把这个零件分为上下两个部分，最后我们再看一下移动复制 尸体，那首先我们要去点击这个尸体模型，然后通过 x 方向我们可以进行一个拖拉， 拖拉出一个零件来，那我们也可以通过左侧数线进行一个设置，那我们勾选复制，然后复制三个，他们的距离是二百，点击完成 啊，这样我们就移动复制出三个弓箭来。在这个视频里面主要给大家介绍了一下直接编辑里面的功能，谢谢大家观看。

方样折弯工具，那么这个呢，需要两个草图啊，并且这个草图啊是开放性的草图啊，不要有棱角，要作为相应的一些导演角。那么我们首先呢在上视图绘制一个草图， 我画一个正方形啊，呃，双击这条线啊，旋中线，单旧键啊，我给他做一个分割 啊，加两点是吧？再断开，这个要注意，为什么他最后要转成钣金的话，他肯定是会有什么有开放的一个切口的这个位置，对吧？ 好，这个位置要做什么呢？圆角的处理， 这是第一个草图，注意几个啊，一个是开放的，再一个像棱角的位置要做倒圆角。第二步给上视图呢，根据上视图，我们再追加一个基准表面， 设置一个距离，那在这个表面上再绘制一个草图， 选择线啊，单击右键分割实体点，两个点 删除掉，那么这样呢，我们就得到了两个草图，开放的。接下来钣金放样折弯， 我们默认情况下选择成型啊，选择第一个，选择第二个， 看一下他就生成这样的一个效果，那么这里面这个厚度怎么来的？是不是还是统一的参数啊？我们可以在这里面设置他的参数， 那么厚度就发生了变化，那么这个方向折弯呢，还有一种形式啊，我先把它删除掉，重新指定方向折弯，依次选择。还有 什么形式呢？就是这个折弯的形式，刚才我们选择的是成型啊，这一次如果你切换成折弯，那么就发生变化了，我们先来观察一下它的效果 啊，那么在这里面我们可以改变它的方式啊，比如说我先改成悬空叉 n 折弯，那么当改变了方式之后，最终成型也会发生变化， 还可以设置什么？还可以设置线段长度就多长设置一个折弯，我们先改一下， 改变数值之后我们再来观察， 我们还可以调整什么 标准？他的弧弧角啊，根据这个角度就是满足这个角度，他就给你做一个折弯处理。 那么至于它的厚度，呃，同样呢，我们可以在这个总的这个厚度里面来进行设置，也可以通过什么通过这个方向折弯里 覆盖默认参数来进行调整啊？比如说把它厚度改成零点五，角度零点一 啊，这也发生变化啊，这是放样折弯工具的使用。
