如果信仰有颜色，那一定是红色，姜老师在这里祝大家国庆节快乐，所以今天给大家讲一下我们这面五星红旗的 c ad 画法， 作为一名中国人，你一定要亲自去画一面五星红旗，要不然呢，你可能永远都无法理解其中的生意， 国旗中啊，红色象征着革命，那么这五颗星呢，则象征着中国人民在共产党的领导下团结一心。所以啊，很多同学没有注意到一个细节，就是我们这五颗星啊，他的啊， 四颗，小心他的这个啊，一个角，他是指向我们这个大的五角星的中心点的 啊，所以我们这一个等下我们在画的时候如何去体现呢？啊，我们一起来看一下，这也是我们这一幅图的一个啊，蓝点， ok， 那么首先的话我们可以看到啊，这个图好像没有给到任何尺寸啊，那么大家要清楚啊，我们的国旗他的一个横纵向比是多少呢？是三比二啊，也就是说如果现在我啊这个假设我们的这个 长度是啊，这个六十的话，那我们纵向的长度就是四十啊，所以他的比例永远是三比二的比例。 好了，现在我们要去绘制的话，我们点击我们的视图菜单啊，点击视口配置，点击两个垂直，那么啊在左边的话，我们点击视口调整到合适的大小，因为我们只要取四分之一的位置就可以了， 那么右边的话，我们鼠标左键单击之后，按住鼠标滚轮，把它拖动到看不见的区域就可以了。那现在我们点击这个默认菜单啊，我们来 切换到我们的粗实线图层啊，这个这边的话，我们用啊一 c 啊，直接先画至一个，绘制一个矩形啊，鼠标左键单击一个点，然后输入低尺寸横向，我们先输横向尺寸啊，六十，再输纵向尺寸，四十 空格，鼠标左键单击啊，我们就把这个矩形画出来，然后我们取这个四左上角的四分之一处啊， 点击这个中点，然后连接他这个中心点啊，如果是低版本的，他没有这个几何中心点的话，你可以拾取这个中心点，然后呢跟他啊追踪过来，这样的话也可以找到， ok， 那么在我们找到之后呢，那么在左边的话，他是分成很多个格子，对吧？那么横向呢啊，是有一十五个格子，纵向呢是十个格 啊，你不要问啊，姜老师，你怎么一看就知道了，因为这个图纸是我的图纸，我肯定知道啊，好了吗？ 这里的话，我们就直接用正列就行了，对吧？我们用 ar 空格，因为很多同学对于高版本的正列呢啊，不知道怎么去使用啊，所以接下来你一定要仔细看啊， ar 空格，选择我们的正列对象空格 好，那么我们到底选择什么正面方式呢啊？像我们这一种，他是沿着一根线的啊，水平或垂直方向去正面的话，我们就选择这个矩形正面就可以了，所以我们点击矩形正面， 那么他这里就很奇怪啊，并没有像我们想的那个样子，对吧？他是出现这个情况啊，很多同学一看就蒙了，老师，我不是想要这样的，对吧，他搞错了，大家注意啊，这个是默认的一个啊，系统产， 你可以去改的，你可以在上面改，你也可以在命令行这个位置去改啊，那么我们可以在上面改，更直观一点啊，那么你要搞清楚一个点，就是我们用矩形证明，你始终要搞明白什么是行，什么是列啊？我再跟大家讲清楚一遍，你只要记住一个成语，大家都学过叫一目十行， 那我们看的书是不是从左往右看呢？所以左右为行，上下为列，那么你想一想，我们现在是要往左边阵列吧，对不对？ 所以说我们左右只要一行就可以了，我们把这个行数改成一回车，哎，你看上面就没了，对不对？然后我们现在要往左边走，但是他现在是往右边这列，说明什么？说明我们的参数 应该是要什么？应该是要给付的啊，这个大家注意我们这个位置，大家看一下啊，这 总共是多少啊？三十吧，因为我们横向是六十，一半就是三十，三十分成一十五格，就是啊，距离是二，所以我们这个列数应该是多少？应该是一十五， 列数是一十五，然后这个距离呢？应该是负二。为什么是负二？因为他现在默认的这个啊，方向是往右边，所以我们要想想，把他拉到左边来的话，就是一个负的。 好，那么这样我们正列完了空格，然后大家注意啊，这个时候我们应该是要把它分解掉的， x 分解掉，因为他现在是一个整体，当然啊，如果你不去编辑他倒是没有关系，但是我这里是为了提醒一下各位啊，因为很多同学 就发现正列完的对象他不能编辑，对吧？好，那我们继续把下面的也啊这个正列一下，同样道理啊，我们还是点矩形正列啊， 同样的，那么我们现在是要往上面这列，所以上下的方向是列，那么我们只要一列就可以了。 好，那么行数呢？啊，我们刚讲有十格啊，所以是十行，然后他的这个距离呢，我们是二啊，为什么是二呢？他的方向他本来就是向上的吗？对不对？没有相反啊，所以我们就给二就行了。好，这里完了之后，我们同样的空格，然后呢啊，把这里的对象我们全部分解一下，然后把它 切换到我们的一个这个细实线图层。好了，现在我们把这个辅助位置就全部做好了，那接下来我们要把这个圆的位置给他画出来，为什么呢？因为这个圆的位置你找到之后，你就能够去画这个五角星了，对吧？ 好了，这个位置怎么找？我们可以数格子，对吧？这个非常原始的一个方法，你看一格、两格、三格、四格、五格、一格、两格、三格、四格，五格，对不对？那么就很 像五格纵向五格，那我们就来找啊，一二三四五，一二三四五，对不对？好，找到这里我们就画一个，他是占三个格子，对不对？占三个格子画一个圆。好，那我们这个呃五角星的位置就给他，大的五角星的位置就给他定好了， 那么啊，四个小的五角星的位置呢，我们也要去定，对吧？那我们先不管了，我们先把这个大的画好啊，这个五角星怎么画呢？其实最快的方法就是我们直接用一个啊，五边形，对吧？ p o l 空格，五空格，然后呢，鼠标左键单击这个中心点 啊，然后我们直接空格啊，鼠标左键单机指定上方这一个位置，那现在我们用 pl 线就直接可以把它连接这个对角对角点啊，我们直接连接这 这个对焦点，把这个对焦点全部连完之后，让我们的五角星也就画出来了，对不对？好，画出来之后多余的部分啊，这个五边形我们删掉，然后提拉空格，选择这个五角星空格，把中间的这些啊，不要的，我们可以先把它修剪掉 好，那么修剪完毕之后呢，接下来我们可以用 j 啊去把这五个角合并成一个整体啊，这样的话方便我们去选择对象，然后接下来我们用 h 给他填充一下颜色啊， h 填充啊，我们选择实力的填充样式，然后这个颜色的话，我们就啊选择一个啊这个 黄的颜色，然后再点击我们这个对象去填充啊，但是这个时候大家注意他是一个图案，我们要选择实力的啊，这个样式空格，那么现在我们就填充完毕了， 对吧？填充完毕之后呢，我们就把这一个对象做完了，接下来这五颗星的这个啊， 其他四颗星的位置我们也要去找，同样的啊，你也要去找他的一个格子的位置啊，从这边数了，我们就一二三四五一二，对吧？好，那我们这里同样的啊，在这边去找一二三四五一二啊，这里啊画一个 圆，然后这边呢往下面走，对吧？他同样的一个位置，垂直的方向啊，最底下画一个圆， 然后这边跟他对角的位置画一个圆啊，这就比较好找了，对不对？然后再往上面隔一个格子画一个圆啊？你看，其实你把这一个位置定好，就其他四个啊，就非常好找。那找出来之后，接下来我们要怎么做？我们要把这个中心点跟我， 我们的这个啊，小的五角星的这个中心点啊，我们给他连一根线，然后同样的啊，这边我们都是如此啊，全部给他连一根线， 这样的话我们后面去操作就非常方便啊。那么这个四个五角星的话，很多同学啊，到这一步就不知道该怎么做了，其实非常简单啊，大家一定要看清楚。我们首先呢，我们直接把我们这个五角星给他复制出来， 这个填充我们也复制出来啊，就省的我们等下再去填充啊，对不对？然后接下来我们在这个角啊，一个角的位置跟这个啊 中心点的位置连一根线出来，这个非常重要啊，为什么呢？因为如果你不连的话，后面你就不好去指定点了，对不对？因为我们有的低版本啊，他这 这个中心点是没有办法直接捕捉到的啊，这个大家一定要注意一下。好，所以这个时候我们就直接用 al 啊，这个非常的好用， al 空格，但这里我们还多给他复制几份啊，因为他总共有四个，四颗星，对不对？好，我们来复制四颗 al 空格，选择这个五角星空格， 指定这个端点，然后呢跟这一个点重合，对不对？然后指定这个中心点，跟这个圆心点重合，然后空格，然后一定要输入歪空格啊，要缩放，那么这样我们这颗星星是不是就画出来了？ 所以他是这么来的，因为很多学员用啊 o 去旋转就发现怎么旋转，这个就是对不上，对吧？这个情况你用 ar 用 al 啊，说错了，对吧？打嘴巴好 al 啊，这个对齐是最 最方便最快捷的啊，所以这也体现出我们很多同学啊，就是你对于 c ad 的一些指令的了解和运用的一个熟练程度到底是怎么样的？好，那么同样的我们继续操作啊，你可以再看一遍，你看你可以看四遍啊，这个应该很好理解哎，老空格选择这一颗星星空格在指令这个角点 啊，我们做这个辅助线主要是为了方便大家去啊这个实区点，如果能够实区到点，那你就不用去做了，对不对？然后这个时候捕捉点一定要注意，你看他这个位置啊， 挨的很近的地方也有一个点，所以我们如果无法这个确定我们的捕捉点是否正确的话，我们一定要滚动滚轮放大去看啊，这样就更精准一点， 所以大家一定要仔细一点，然后找到这个中心点，再跟我们这个圆心点的，那么再去重合，然后空格啊，输入歪空格 就可以了。好，这边我们就快进了啊， al 空格，选择对象空格，鼠标左键单击这个起始点，再单击我们的一个啊目标点，然后我们要把这个点跟他去重合，对吧？所以相当于就是啊，把这一根线， 把我们这一根线啊跟他这一根线，对吧？进行了一个这个重合啊，就这么去理解，然后第三个点我们要空格，再输入歪啊，就可以了啊，所以这个大家可以多去练习一下，这里我就不去重复去讲， ok， 那么我们这一个五角星最后面的话，我们到时候再去给他填充一个啊，颜色就可以了，那么我们最后面去填充时候，大家注意啊，因为他这里啊，如果是说我们直接用 h 来填充，那你会发现他里面有很多的对象 受到干扰了，所以这个时候我们 h 填充的话，我们选择实力的填充样式啊，颜色我们选择红色， 然后我们要选择对象去填充空格，这样的话，哎，他就不会啊，受到中间的这个对象的一个干扰，对不对啊？如果大家为了这个更加美观一点的话，你可以把这里面的这些线条啊辅助线给他删掉一下，那我这里就不删了，因为我们要 作为一份图纸的话，我肯定要把它的位置关系要体现清楚，要不然这样的话，对吧？大家就找不到位置了啊，就画不出来了。 好了，那我们这一面五星红旗就画完了啊，相信大家啊，通过这一节课的学习呢，对，我们的五星红旗的这个五颗星的一个啊，相对的位置关系和他的朝向都有了一个啊，这个详细的了解啊。

大家好，这里是 cad 小学堂，我是姜老师，今天我们一起用 cad 来画一面五星红旗，首先把整个 cad 界面一分为二，左边呢方便我们去看图，右边呢方便来绘图， 整个五星红旗是一个矩形，在 cad 里面绘制矩形的命令是 r、 e、 c 挑空格键，鼠标左键任意点击一个点，然后输入字母 d 空格， 横向是二四零零空格，纵向尺寸是幺六零零空格，鼠标左键单击一下，让这个矩形就画好了， 然后输入 l 空格，捕捉这个终点，画一条垂线，然后再捕捉这个终点，画一条水平线，空格结束 t r 空格两下，把多余的部分修剪干净，空格结束，得到左上角的四分之一部分。之后接下我们要数 格子了啊，我们要把这个垂线往左边的话，它是有一十五个格子，所以我们直接 a r 空格，选择这个垂线空格，点击矩形阵列，那么这个列数的话，我们刚刚数了是一十五个回车， 那么它这个列距是多少呢？大家注意啊，这里是二四零零，它除以一个二的话就是多少幺二零零，幺二零零再分成一十五份，所以就是 幺二零零除以一十五啊，这个我们不需要去掰脚趾头啊，直接敲回车键，它会自动的帮我们计算出来，然后这个行数呢，我们只有一行， 然后回车，那下面的行距我们就不用管了啊，但是现在我们发现啊，这个线他是往右边走啊，实际上我们要他往左边走，所以我们就把这个八十的前面 加一个负号，然后再回车，他就会往左边走，然后打勾，接下来再把这个横向的线往上面这列他是十个格子，所以我们继续输入 a r 空格，选择这个水平线 空格，点击矩形这列，那么这个列数的话是一回车，然后下面的这个列距不用管了，行数的话我们前面数了啊，它是十，然后回车， 那这个行距是多少呢？幺六零零除以一个二就是八百，对吧？八百再分成十份就是八十啊，这个比较好算，我们直接输入八十回车。好，那么我们这个线就全部制定完毕， 再敲回车键，接下来我们就要去找这个大圆的圆心位置啊，我们从左下角开始的话，往右边是一格、两格、三格、四格、五格，他往上面呢 是一格、两格、三格、四格、五格啊，所以它的位置我们可以找到，输入 c 空格，一二三四五一二三四五，找到之后，鼠标左键点一下， 然后呢他的半径的话是一格、两格、三格，对吧？所以我们找到第三格的位置啊，然后点一下，那这个大圆的位置定出来之后，接下来我们画这个五角星， 画五角星的话怎么画呢？我们其实啊可以直接把它画一个啊，正五边形，对吧？然后连接对角点就可以了，所以我们画正五边形的话，在 cad 里面是输入一个 p o l 啊正多边形的命令，然后敲空格键， 输入五条边空格，然后鼠标左键单击这个中心点，那这个内接和外切 这有什么区别呢？我们就看啊，到底这一个五边形，他是在我们圆的里面还是圆的外面啊？那既然这个五边形啊，他在这个圆的里面的话，那我们就选择类接语，然后鼠标左键点击最上面这个点， 那这个五边形画好之后呢？ l 空格，捕捉它的对角点，我们直接怎么样？哎，把它连接起来好，连接完之后这个五角形也画完了，接下来我们要把多余的部分用 t r 空格两下去修剪， 但这个时候我们发现不好修剪啊，因为他这个线条啊，太多了，对吧？互相交叉啊，这个不好去操作，那我们最好是把这个正列对象啊，直接给他分到另外的一个图层去，对吧？我们分到别的图层去，分完之后 接下来呢？哎，我们可以直接把这个图层隐藏掉啊，怎么操作呢？在 cad 里面隐藏图层，命令是 l a y o f f 空格，在选择我们需要隐藏的图层，然后空格，这样的话，我们修剪的时候 tr 空格两下，哪里不要点哪里，是不是非常的方便，对不对？就不用担心啊，会不会修剪错误？好，修剪完之后，我们在空格结束，然后把这个五角形用 j 空格啊，把它全部合并一下，空格结束，方便我们后续的操作。然后我们再把其他的图层显示出来，在 cad 里面显示图层的命令是 l a y o n 敲空格键啊，这样的话就可以看到了。然后接下来我们把这四个小心心的位置也要找到， 那我们以这个大圆心啊为基准点的话，我们往上面走是一格、两格、三格，对吧？然后呢再往右边走，是一格、两格，三格，四格、五格，所以我们直接从这个象限点往右边走，五格 c 空格， 一二三四五到这个位置，鼠标左键点一下，然后他的半径呢？刚好是一个格子，所以我们往右边这个格子点一下。好， 那么第一个出来之后，第二个呢？我们以他为中心点啊，再往右边找两个格子，往下面找两个格子， 所以输入 c 空格，一格，两格，一格，两格，找到这个点点一下，然后往右边这个格子点一下，下面的话，他刚好是隔了一个格子啊，所以我们可以直接 c， 对吧？找到第二个格子点一下，然后再往上面点 一下，好，然后左下角还有一个啊，他往下面走是两个格子，往左边两个格子，所以我们输入 c 空格，在这里，对吧？ 从这里出发，一二一二，好，找到这个位置，我们再往下面这个点一下，那么这四个小圆的位置都定好了，接下来就是要画这个五角星了， 那这个五角星的话，大家注意啊，我们不是简单的 c o 复制过来，而是要怎么样？第一个它要缩小， 第二个他的角度是有要求的啊，他每一个小五角星的某一个角，他的方向要指向我们大五角星的中心点，看到没有，他都是符合这个原则，所以我们要把这个基准线给他画出来。 l 空格，捕捉这个中心点，连接这个大 大圆的中心点啊，然后呢，这边好继续连接出来，全部连接好之后，我们这个基准线就得到了，然后我们再把这一个大的五角星缩小 旋转一个角度再放进来，对吧？那这个时候我们既要缩小又要旋转角度，我们首先应该想到在 cad 里面有一个什么命令， a、 a l 对齐缩放，它可以同时旋转加缩放，所以我们这个时候一定要记得啊，先用 co 把这个大的五角星先复制四个出来。为什么要复制呀？大致呀， 如果说你直接 a l 对齐的话，那这个大五角星到时候就没了，是吧？而我们也可以不要再放在一边。对，我们可以怎么样直接 ceo 在原地复制啊，这样比较方便操作一点，我们直接选择这个大的五角星空格点，这一个啊，象限点，我们点一下复制一次，点两下，点三下，点四下不就可以了吗？然后空格结束。 接下来我们再用 al 空格选择这个大的五角星空格，指定我们的第一个啊圆点，然后选择我们的目标点，再选择圆点，再选择目标点，然后呢空格这个时候一定要选缩放啊，也是 好就过来了。然后我们继续 al 空格，选择这个大五角星空格第一个点，然后这个圆点啊，我们的目标点在这里，然后这个圆心点到这个小圆的圆心点，然后空格输入 i 空格。好了，那现在的话，我们这一个啊，五个五角星就全部画完了，那接下来我们可以把这些辅助线我们可以直接全部删掉，不要最后面呢，我们再给他进行一个填充。 那么填充颜色的话啊，这个大家注意在我们这一个啊，图纸当中是有要求的啊，第一个我们金黄色，它的色号，还有我们红色的一个色号啊，我们都是有要求的， 就我们这里直接输入 h 空格，然后在左上角这里啊，我们可以选择这个实体填充，在下面有个颜色。那这个颜色怎么去设置呢？我们点击这个更多颜色， 然后选择这个真彩色，你随便点一个颜色，对吧？他这里告诉你 rgb 的参数，然后呢我们怎么样把这一个红色啊？我们把参数输 进来，二三八二八啊，然后是三七，输入进来之后啊，我们点击确定， 然后呢鼠标左键直接拾取内部点空格，这样的话我们这个红色的部分就填充完了。然后接下来这个啊五角星的颜色呢？我们继续 h 空格， 然后点击这一个下拉箭头，点击更多颜色，然后他对应的颜色是二五五二五五零，所以我们在这里啊，直接把它修改二五五二五五零， 然后点确定，然后再拾取我们需要填充的一个啊区域的内部点啊，全部拾取完之后呢，我们再敲空格键，那这样的话我们一面标准的五星红旗就画好了。

爱我中华用 cad 如何绘制五星国旗？五星红旗永远飘扬！首先 rec 创建举行，长九百六十，宽六百四十，再在左上角创建一个比较大的园， 在大圆旁边再创建一个比较小的圆， 在园内创建一个正五边形， 用直线间隔相连五边形的顶点， 这样五角星就创建好了。再把源于五边形删除， 修建掉五角星内部的线， 再选中小五角星， 以大五角星中心点给环形阵列 数量为十六， 再分解阵列的小五角星，删除多余的。 最后五角星填充黄色， 其余部分填充红色。 这样一个五星红旗就绘制完毕了， 你学会了吗？

cad 中五星红旗绘制方法？大家好，本小节我们来看一下五星红旗如何利用我们的 cad 绘制出来。首先大家可以找到一个 rec 工具，我们画一个标准的五星红旗的尺寸，两千四乘以一千六，大家可以看一下啊。 将矩形画了出来以后，我们通过 l 画线，找到矩形的中间位置，画两条线，纵横两条线。画好了以后，我们通过 f 将这两条线进行一个倒角， 打完角以后，我们通过 co 复制，把纵向的线，我们给他进行一个十等分，大家看一下啊，通过 co 复制空格， f 不满，大家看一下，好，那么横向的，同样啊，大家注意，我们选中这个线，然后横向给他进行十五等分，通过 co 输入我们的十六，然后再通过 f 布满，大家可以看一下啊，好，那么布满了以后呢，我们再通过我们的 c 啊画圆找到五角星的位置， 这个主五角星的位置呢？在什么地方啊，大家看一下。在我们往右数的第五个格子，大家可以往右边数一下第五个格子，然后上下留两个格子就可以了。好，我们再找一下这个四个小的五角星的位置，同样啊，大家往这边数， 找到这个位置以后，我们通过 c 啊画圆，将四个全部确定好。位置确定好了以后，我们再通过一个 l 啊画线，我们将这五个圆心分别用直线给它进行一下连接，大家看一下啊，通过 l 空格来看一下，我们将它 连接起来。好，连接完毕以后啊，我们看一下后面是如何去做的呀？后面的话，我们就通过 pol 多边形的命令将我们这个五角星绘制出来啊，多边形五个，一定要注意，我们找的时候内切余圆啊，找到这个 与线相交的地方作为顶点，大家注意，画好了以后，我们将多余的线给他删掉，辅助线删掉，包括这个圆也给他删掉啊，大家注意，删好了以后，我们再通过 pl 将这个线给他连接起来就可以了，此时我们将这五个五角星全部连接完成啊，大家看一下。 好，连接完成了以后呢，我们将多余的部分删掉，再通过 h 空格我们填一个红色啊，五星红 的红，如果信阳有颜色，那一定是中国红对不对，大家注意啊，然后里面五角星我们涂这个黄色。好，那么对于这个五角星的画法就带大家学会了。好，祝大家国庆节快乐。

教大家用 cad 绘制五星红旗，提前祝大家国庆节快乐。哈喽，大家好，我是小叶，那作为一个 cad 博主，对吧？在国庆节到来的时候，肯定要教大家去绘制一下我们的中国国旗，对吧？ 那这个国企我们一般会有五号啊，就是五个大小，那我们这边选中我们第二第二个大号二号，对吧？然后他的长是两千四百毫米，宽是一千六百毫米，那我们就跟大家去讲一下这个图形的绘制方法，那希望大家都能在国庆节 到临前夕，对吧？都会学会这个国企的会计方法，然后多去给祖国母亲送送祝福，对吧？好，首先我们输入 ic 矩形命令点一下，输入一个 d， 等两千四乘一千六的一个矩形给他先画出来，对吧？画出来之后我们这边可以看到他整个 五角形都是分布在我们左边这个四分之一处，对吧？输入 l， 从中点位置往这边走，连接到相线点，连接到几个中心位置啊，再往上走，然后输入 cu， 要做一个复制正列端点选好啊，这端点一定要选对， 往左边拉过来，输入一个 a 这边他是做了一个十五等分，所以我们项目是要输十六个，对吧？输入个 f， 铺满，铺满到这边的端点啊，也放大一点，一定要选对啊，空格重复命令这个点，也是以这个端点为基点往上走， 输入个 a， 这边它是分成十点的分数，我们输入一个十一，对吧？也是一样，输入 f， 给它做一个铺满，全部选中，给它丢到我们的中心线，丢到我们的中心线里面去哦，让它看起来更清楚一点， 然后去画圆，第一个圆的大圆是在往下，就是上下是居中位置，对吧？左右走过来是五格的位置，输入个 c， 我们先找到上下五格位置，对吧？在这个位置啊，往这边走过来是也是第五格， 第五个这个位置往上走，刚刚画到空两格的位置，这些都给这边很清楚了。然后小圆的话， 我们是在第二格下来，这边一个田字，对吧？这边一个也是也是一个田字，第三个田字我们去画一个圆，然后他的半径也是跟上面相交，就 相切就可以了。空格这个也是一样，再给他做一个相切，输入 mi， 给他做一个镜像，镜像这边因为我们是需要在这个点的终点啊，这个端这条线断的，终点我们输入个 mrp， 就我们写终点的第一点，我们重新来一遍啊， m i， 选中两个圆，按空格输入 m r、 p， 然后第一个端点，第二个端点，然后水平镜像过了就可以了啊， 那这样子的话，我们这个辅助线就开始就没用了，我们给他做一个删除， e 删除，这边拉上去 空格删除，然后输入 p、 o， l， 我们去画一个五边形，选择我们的圆心，然后选择内接圆，对吧？往上走，输入 l， 给它做一个连接， 呃，输入 t i， 给它做一个修剪，然后我们可以把 这个部分给它做一个 c o 复制，那我给它往上移动上来，然后把这个多边形做个删除，这边也可以删除掉了，输入 a l， 给它做一个对齐，左下线点对准这边的左下线点，右下线点对准这边的右下线点，空格输入一个四， 他就自动缩放成这么大小了，输入 co。 那在做之前我们先把这个五边形给他做一个圈合并，合并完之后我们就可以选中他的一个几个中心点， ceo 复制往上走， 复制一个过来，然后这次复制过去可以多复制几个过来，连续复制五个过去，然后把这个给他做一个删除，然后这边我们给他做一个 a l 对齐命令选中他，选择他几个中心，第一点是 对准这边圆形，第二点就是左边这个点对准这个圆心空格空格，你看他形成这样子一个靠向他的一个效果，对吧？空格重复面点选中也是一样，第一个几个中心对准这边圆形， 第二个是这个端点对准这边的圆心空格两下空格，第一个几个中心对准这边的圆心，第二个是左边端点对准这边圆心空格两下，第三个输入哎呦，对吧？也是一样的，几个中心对准这边的圆心， 左端点对准对面的圆形空格两下，那多余的做一个删除，然后把这几个圆 你给他做一个删除就可以了，那么这个轮廓线就画好了，所以说现在给他做一个填充，输入个 在我们填充界面出来，这里是黄色，我们可以先填充他的五角星，对吧？把我这个五角星一起填充 空格，空格重复面临，把这个颜色选成我们的大红色点在外地面空格，然后现在大家可以看到 h 现在还有轮廓线，对吧？我们可以全部选中，按住 shift 键给它做一个简选， 那输入一个 delete， 或者你直接输入一个 e 删除也可以，那这面五角星，五星红旗就绘制完成了哦，大家多去练习一下，尽量多多多发多发，对吧？让这个大家都感受到国庆节的快乐，好吧？谢谢大家。

今天我们学习一下画一个五星红旗，先我们选择 ic， 画一个为两米四乘一米六的一个直线， 打这支线，我们选择矩形的横线的中心点和矩形的中心点，画一个参考线，然后呢， c o， 我们选择当前的参考线，单击一点，给他个 a， 针列为十米状， 再打上我们的 f， 我要布满啊，指定一点就行，再打 ceo， 同样道理，我们要单击数的三口线，给他个 a， 我们要十六， 再打一个 f， 我们要布满当前的这条点啊，然后选中所有的线，我们给他一个为灰的颜色作为参考线，选择 v c， 我们要在横的五竖的五位置画一个为大的圆作为五角星的，然后再做一个小圆，我们在第五个和第二的位置做一个小圆 啊，位置四十五度的位置，我们再画一个小圆通第三个格，然后我们在他垂直向下，在第三个的位置我们再做一个小圆，然后我们在第一个圆的位置垂直向下，我们再做一个第四个小圆啊，这 四个五角星的软我们做完。然后呢，我们可以选择 vl 之线，在这大于一点，我们要给一个五角星的一个角，把多余的参考线给他删除掉啊。 然后呢，我们选择为 p o l， 我们做一个小五角星，单击为五边形，单击一点，选择为内接一元，我们的角度一定要以横线的角度为主好，然后我们再选择 l， 之前我们打它一个对角点就可以 好，然后再把圆和多音形我们删除掉。第二个，同样方法一样，再选择 p u l， 一样 u l 选择为无边形，选择圆的中心点，选择为内接与圆，我们要垂直好按到出现同样的方法一样 好，然后我们把多余的线给他删掉，然后选他空格两下，然后呢，我们可以把当前的线给他删除掉啊，这样我们要进行一次性填充，我们选择为当前 黄的颜色，然后填充，我们要用实体填充就可以。好单击填充的区域啊，填充完以后我们换成所有物体，一定要给他一个边界线为黄的颜色啊，然后再选择为 h， 我们再填充外框的区域，给他一个为红的颜色。好空格，然后再把线我们都改成为横的边框线啊，这时候我们的五角星捧起就画完了。

今天呢蒋老师给大家讲解一下啊，如何用 cad 绘制出一面标准的五星红旗。那么首先呢，有很多学员可能会问啊，老师这个图片是怎么放入 cad 呢？那么我们跟大家讲两种方法啊。 第一个，如果我们的 cad 是经典界面的话啊，那我们点击插入菜单，点击官商图像参照， 然后呢找到我们的图片啊，点击右侧的打开，点确定，鼠标左键在 cd 会图区域点击一下空格，那么这样图片就放进来了， 如果说啊是草图注视界面，那我们点击插入菜单，然后这里有一个数据选项，有一个 ol 一对象，这个弹出的窗口当中啊找到这个画笔图片，点击确定，然后在左侧的粘贴这里点击下拉三角形，点击粘贴来源，然后找 找到我们需要的图片，点击右侧的打开，然后直接把右侧的这个关闭，那么我们的图片同样的也可以放入 cd 啊，这两种方法大家都可以去尝试一下，我们可以点击试图菜单啊，点击我们的试口，点击两个试口， 然后直接呢输入 h 啊水平分屏，把我们的这个 cd 屏幕一分为二，最下面这个区域的话，我们按住鼠标滚轮，把这个图形啊把它隐藏起来，这样方便我们去啊这个绘制图形 好，那么我们之前讲过啊，五星红旗的话，他的横纵向比是三比二，对不对？所以我们假设我们横向的长度如果是六十的话，那我们纵向的长度就应该是四十啊，要保持这个比例，所以我们先给他绘制一个矩形，那么最外面的话，我们直接啊 r e c 空格，鼠标左键单机，然后输入尺寸，第一，横向六十空格，纵向四十空格，鼠标左键单机，我们把这一个啊轮廓线给它绘制出来。 l 空格连接这个中心点，然后空格结束，再画一根线连接这个中心点空格，然后多余的线我们 t r 空格两下，把它修剪干净。那么接下来我们要做的事情就是把我们 左上角的这个四分之一的区域，然后分成这个格数啊，那分多少格呢？横向是一十五格啊，纵向呢是十格， 那么我们横向一十五格的话，大家注意啊，这里是三十，对不对？因为是一半嘛，所以每一格是啊，两个单位，那么纵向的话，我们啊四十的一半是二十啊，那么 分成十个的话，那么他单个也是两个单元格，所以他是一个二乘以二的一个正方形，对吧？那么这个时候我们就可以去正列，正列的话，因为姜老师用的是 cad 二零二零的这个版本啊，是一个高版本的，所以这个正列的方式可能跟低版本有点不同啊，大家注意看一下 ar 空格，选择这个垂线空格，那么我们要往左边去正列，对不对？好，那么大家注意啊，所以我们要选择矩形正列，因为它是沿着一根线的方向正列，所以我们点击矩形正列， 那么他这个参数我们有很多选项，我们选择哪几个参数呢？第一个我们的行数对吧？行数只有一行嘛，从左到右只有一行，所以我们输入一个一，然后回车，他告诉我们行与行之间的距离，这个无所谓啊，因为你只有一行 好吗？所以我们直接回车就行了，然后啊，这个也回车啊，这个标高，我们不管，他继续回车。那接下来我们的列数啊，点击这个列数啊，我们前面讲他总共是分成十五个，所以我们有十五个对象，我们输入一十五，然后回车 啊，列跟列之间的距离，我们说了啊，他是二，对不对？所以我们说说二回车，但是我们会发现他这个方向是往右边走了，我要他往左边走，所以大家注意啊，这个列数我们直接啊 点这个间距，这里我们应该改多少？改成负二啊，改成负二，然后回车，这样的话他就会往左边走啊， ok， 这是第一个，那我们的行之呢？具体我说啊，直接回车就行了，不用管他，所以我们只要保证行数列数和间距的啊，这个参数没有问题，那就搞定了。那接下来我们下面这个横线 线的话，我们怎么去正面呢？我们空格啊，先把它取消，然后 a r 空格，再选择下面这个横线空格。同样的啊，我们还是举行这列啊，点击之后呢啊，我们这个间距啊，点击间距输入为二啊，回车。 那这个大狙啊，这个他第一个是指裂的间距，那么裂的间距呢，在我们这里啊，不用去管他，为什么，因为我们现在是往上面，这里他只有一列吧，对不对？只有这一列啊，这边的我们是不要的， 所以这个列之间的距离，我们可以直接回车，不管他啊，然后行和行之间的距离，对吧？这个距离是二，对不对？就我们输入一个二，然后回车。好，这个间距设置好了，那么多列数啊，我们的列数是多少？从上往下是一列嘛？这里是对，这个是不要的啊，所以我们点击列数输入一回车 啊，距离，这个无所谓啊，空格，然后行数的话，我们点击之后呢啊，行数是总共是十行，我们输入十，然后回车间距为二回车。好，那这样的话我们是不是就直接把这个啊，正面给他操作完毕了？ ok， 之后我们空格结束啊， 然后再把它退出。那么他这里啊，高版本的这类对象啊，他这里完之后是一个整体啊，所以我们选中他之后用 x 给他分解完， 分解之后呢，把这个对象选中，然后我们要给他怎么样分一个图层啊？这样的话我们后期啊，去 这个隐藏对象的话就非非常方便了啊，所以我们可以直接把它改到一个，比如说我们的细时线图层吧，我们给他分一个图层。好，然后接下来我们还要干什么呢？我们接下来就要去找 这个五角星的位置啊，那么他分为五个，一个大的，四个小，那么这个大的位置我们来看一下啊，他在横向为五格，纵向是五格啊，所以五五的一个位置我们找一下啊， 一格、两格、三格、四格、五格，对吧？一格、两格、三格四格五格。好，那一个就是这个位置对不对？好，这个位置我们直接 c 空格啊，找这个点我们画一个圆，这个圆的直径多少呢？ 哎，他是告诉我们一格两格三格，他的半径是占三格，所以我们往右边走三格就可以了，所以这个位置我们一定要找准，继续画一个啊， pol 的五边形啊， pol 空格，输入五 空格，然后指定这个圆心点注入他的中心点，他会问你啊，到底是内机还是外， 很多同学分不清楚，其实很简单啊，你看一下，假设我们把他的顶点都给他连一遍的话，他会发现这个五边形他是在圆的里面，对不对？所以我们选择内接啊，所以输入 i 空格， 那么鼠标左键单击最上面这个象限点，我们的五边形就画好了，画好之后，接下来 l 空格直接连接这个端点和他的对角点啊，这个找点的时候我们一定要滚动滚动把它放大，这样的话保证我们捕捉的点没有任何的问题啊， 分别依次连接他的对角点亮大家就会发现，哎，我们是不是就可以得到一个什么空格啊，得到一个五角星啊，所以我们这个多余的这个线条我们可以删掉，不要，然后这边呢啊， tr 空格，选择我们的线条作为编， 然后空格把多余的线条给他修剪干净，那么这样的话是不是就保证能够把我们多余的部分给他去除掉？最后面用 j 空格把我们这个五角星啊合并成一个整体，因为方便我们后面去操作啊， 那么接下来呢，我们这一个圆，我们也给他啊，放到我们的细视线图层 ma 啊，给他刷一下。 好，那这样的话我们这个五角星做出来的，接下来我们还要找什么？找四个小心的位置对不对？那我们怎么找呢？哎，我们这个 最上面这一颗的话是横向为十，纵向为二啊，所以我们直接 c 空格，横向为十，一二三四五六七八九十，对吧？然后一二，好， 这个位置点击之后，我们这个半径是一个单元格啊，好，这个第一个我们找到了，然后接下来呢，我们再看一下最下面这里是不是还有一个啊？这个比较简单容易找啊， 好，然后右侧还有两个啊，他是以他为基准，横向是二，纵向是二，对不对？好，所以我们找到这个位置，继续画一个圆 c 空格啊，找到这个中心点，然后半径是一个单元格，下面我们隔两个格子 再画一个圆。那这个四个小心心的话，我们怎么去画呢？先用 l 空格把这一个啊圆心点和这个大的五角星的中心点连接起来啊，全部给他连一遍。连这个线的目的是什么呢？就是方便我们等一下啊，因为我们的这个小的五角星啊， 他的脚跟，对吧？我们大的五角星的中心点啊，是相对的，是吧？啊，都有一个指向我们的大的五角星，所以我们要把这一个角度给他设置好， 那么怎么操作呢？第一个我们先用 c o 啊，把这个大圆和我们的这个五角星啊给它复制出来， 复制一份，对吧？两份，三份、四份，因为他总共是有四颗星啊，复制好之后，接下来我们要搞清楚啊，第一个我们要把它缩小，对吧？第二个我们要旋转一定的角度啊， 这个时候啊，我们既要缩小又要旋转，我们首先应该想到一个命令叫 a l， 对不对？对齐啊，那具体怎么操作啊？我们直接在命令行输入 a l 空格，然后呢找到我们其中一个对象，选中 空格啊，我们首先啊要找到第一个点，就他的圆心点啊，点击这个圆心点，然后呢要把它移到这个位置吧，所以再点他的圆心点，然后第二个我们找这个角点，对不对？然后呢跟哪里， 跟我们这一个线和这个圆的交点啊，移到这里来， ok， 之后点击之后我们第三个点空格，然后输入什么输入 y 啊？缩放，那这样的话我们这个五角星是不是做好了，而且非常的方便，因为你旋转的话，实际上你不知道它旋转多少度对不对？ 所以依次的把我们其他的三个小心心都按照这个位置给他操作完毕就可以了。当我们把这个四个小心都缩放旋转到位了，那么接下来我们就啊去给他进行个填充，那填充的话，我们先把多余的线 给他隐藏掉啊，像这四个线的话 ma 我们也把它刷一下，刷成我们的辅助线，这样的话我们直接在面临行输入 layof f 空格，然后选择这个辅助线，就是把我们啊这个多余的线我们先来隐藏掉，当然啊，像这些圆的话，我们可以不要啊， 这就是辅助对象了啊，我们现在接下来就要对他进行一个填充，那填充的话，我们要填充两个颜色，一个是红色，一个是我们的金黄色，对吧？ 那这个金黄色的颜色呢？很多同学啊，这个填充之后啊，不太好看啊，是因为这个颜色啊，很多同学没有找准，那么这里呢？姜老师用 ps 啊，这个拾取的一个颜色，大家可以自己记一下，二五五二二幺零啊，所以我们可以直接先调一下 h 空格，然后选择我们的设置 选项啊，或者是你直接在上面啊，对吧？我们可以怎么样直接去点击我们的特性，这里他可以设置颜色啊， 那这个颜色的话，我们直接啊，因为这里我已经调好了，对吧？我们来跟大家讲怎么去调这个颜色，我们可以点击更多颜色，找到这个真彩色，这里有一个阿基逼颜色，我们把它改一下，我们前面说到这个颜色是二五五二二幺， 然后零，对吧？好，把颜色调好之后，我们点确定啊，接下来我们就直接点击拾取点，然后拾取我们的这个 啊填充颜色，但这里大家注意看啊，他填充的是一个图案填充啊，我们要选择颜色，所以在这里的话，我们点击这一个图案填充选项，这里我们选择这个舍利的选项，那这样的话我们去选择对 下就是填充了我们的一个颜色，好，那么填充完毕之后呢，我们接下来空格啊，然后外面的我们就给他填充一个红色就行了，我们输入 h 空格， 然后呢我们直接把这个特性这里颜色啊直接改成一个红色的啊，这个红色的颜色大家如果调不好的话，可以按照我这个参数参考一下啊，二二二四零幺六， 然后呢直接拾取空格，那这样的话我们一面标准的五星红旗就画完了。学会了之后啊，家里如果是有小朋友的啊，可以带着小朋友一起来练习一下。

用 cad 做一面国旗，好久没有用过 cad 了。 打开软件，先画个矩形， 再画两条中心线，修剪掉多余部分 不许夹这里。这条竖线也是一样， 先画个大的圆，再画四个小的圆， 大圆圆心跟小圆圆心用直线连起来，修剪掉那些辅助线， 挂五边形， 又是删掉主线，把五角星的形状画出来。 多余的线段先除掉， 用圆珠填上颜色， 掀掉轮廓线 再大，一成不变。 把图片保存到电脑桌面 爆满了。

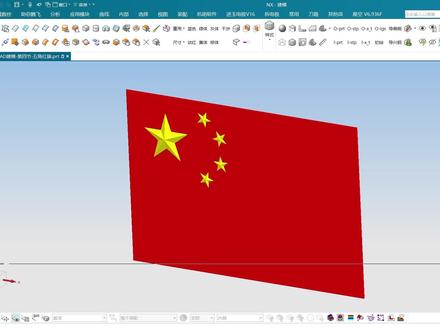

大家好，这是一面五星红旗，我们看一下用 ug 他是怎么画的，全部显示五视图现框模式，我们现在画的这个是三号的。 好，首先画一个矩形，用其中的四分之一来做网格，网格是为了另外那种星星用的，先画大星星，然后再画四个小星星，画好星星了以后呢，我们就做一个拉伸，那么就得到一个实体的五星红旗了。 好，回来这个我们重新画一遍。好，图层设置二十一层，设为工作关闭啊，矩形在这里，在这里任意连一下，那么长度一九二零， 一二八零。确定好，一个矩形画好了，那么四分之一就可以把这个 设为两段，这个也是设为两段，两段以后这个要分这边呢，这边分十格，这边分十五格。移动对象，我们框选一下，这里点到点， 那么从这边过去是十五格，好，下来，下来是十格， 好，十格好。确定好，图层设置，打开，现在我们来画这个大的五角星，二十二层 好关闭，那么这个我们定位啊，这里是第五，第五根，一二三四五，这边过来也是第五根，为了好定位，我们可以把这个稍微的变下颜色， 这个是第五根，一二三四五，这个也是好黄了，画圆 好圆心，我们抓这里，这里要三格，一二三好，可以 f 八摆直。那么现在这个五角星，这个五角星啊，它是正的，也就是说它是立起来的，那么这个 我们就要他五个点就好了，这里为其中的一个点啊，然后两个、 三个、四个，五个这样子，那么这个是正的，也就是说我们把这个旋转一下就好了。好，移动对象，我们选中这个好角度，这里用 z 旋转点，在这里三六零除以五， 这个我们要四个，好确定，现在我们可以把这个我们做出来的这五个角 好复制，以及这个圆复制到这个二十二层去。好，图层设置，把二十一层关闭一首，不要在这里碍手碍脚了。好，画这个线，线串模式可以，这个我们把 把它连起来，就得到我们的一个五角星了， 到这里取消，那么这个就可以删掉了，这个线，这个线也删掉了，也可以了啊，这个圆也可以，不要，这里打乱成两个好点，中间 好确定，这里修剪这个角，哎，撤销一下， 好，变一下颜色，我们这个变成这个黄的。 ok， 把图层再打开。好，二十一层， 那么第一个五角星我们就画好了，现在来二十三层，那么我们画第二个，第二个，他的定位是在哪里啊？这个是二 二这边呢，是十一二三四五六七八九十二二跟十之间啊，我们来 变下色，这个比较好找一点，到时候一二三四五六七八九十，那就是在这里。好，我们把它变下色，变成蓝的吧。好，那么这个我们已经定好位了，定位了以后呢，他这个角啊， 我们看一下这个星星他是怎么用的，就说这个角，他四个角，那么他这样子 连起来啊，这样子连起来的，这个他是这个意思的啊，这样子，也就是说他每个星星都有一个角，跟这个大的星星是对齐的，是同一条直线的， 所以我们回来啊，到这里，那么先画一个圆，他的圆呢？ 圆是这么大，就是两格的样子，这里，哎，不对啊，在这，在这里两格，那么这里就有一个角了，这，这，这就等于是一个角。 好，我们来连一下，那么这个，哎，画线，这里到这里。好，这是一个角，这是一个角。好，其他 图层我们就可以先关闭了，因为我只要找到这个角就好了，这是其中的一个角，把这个旋转一下， 好点，三六零除五，那么四个，可以，这个就是星星的那个 啊，端点了那个尖角画线，这个用相交一二，然后到对角这里，这边 排到这里，嗯，显不中。好，取消这个，删掉它，多余的线我们就可以删掉它了，这个也可以删掉 这个，把它变成两个啊，是这个 脚拐角 在这里变下颜色，变成这个黄的。好，图层，打开二十多层了，那这个星星我们就画好了， 刷新一下，那么第二个，第二个星星，第二个星星他用的是这个一二一二三四，第四个，然后回来这边第三个，好，我们先定位，先把这个圆心给定出来，变一下 加色，那么这个是第三，哎，哦，是第三个，然后这边要过来， 下来这个，那么下来这边是四，一二三四，也就是说我们是这一根啊，这个就不用变那么多色了，我们直接变这里就好了。 ok， 我们来 验证一下他是不是第四个。好。一二三四，好，可以，一二三，从后面数回来三根， 一二三，一二三四，好，这行，那么同样的，我们还是这里画个圆，画个圆，然后这个一个格子是他的半径， 现在再来画一个这里到这里的一个，嘿， 那么图层设置其他的图层我们就可以关闭了，实际上我们只要这个角而已。好，旋转一下， 这个好，三六零除以五度。好，确定，然后把这角连起来，这个用交点这个，然后，嗯，这里。 好，把这些都删掉，把这些线这里打乱成两节， 然后修剪拐角， 把这个黄色面改成黄色。 ok， 全部图层显示。 好，第二个星星我们做完了，然后来看第三个，第三个他的定位在哪里？第三个跟他是同一行的，然后呢？我们要下来一格，两格，三格，下来三格而已。 好，变一下颜色，下来三格，一二一二三，那么这个是第三格，那么这个变一下颜色吧，好，用，这个哎， 我们用这个黄的吧。好，这个行，先确认一下是不是这个哦。 三格，一一二三。好，从后面右右下角数都是三格，一二三，一二三。好，可以， 同样的，那么这个，哎，我们图层有没有改过来？把图层先改一下，那么二十四层。好，先画一个圆， 这里到这里。好，连线，把它连起来。好，其他的图层先关闭， 用这个旋转一下移动对象点三六零 五五。 ok， 这个把它的角都连起来，一二， 好，这个删除一下。 好，这里 拐角我们剪一下， 取消，变下颜色。 好，图层设置全部打开。好，那么第三个星星我们画完了，然后第四个， 第四个我们找一下它的位置，那么第四个是在啊，第九格这里。好，第九格，然后跟第一个是平行的。 啊，那就是在这里啊，画个圆，哎，图层要先变一下，那么二十五画个圆圆啊，在这里。 ok， 这里画个， 抓个连线。好，其他的图层就可以先关闭了， 把这个旋转一下，移动对象。好，走点三六零除以五，确定，把 这个它的尖角都连起来， 把辅助线删掉，把这个打断，打断成两泵，修剪拐角， 变相颜色， 好，全部显示， 全部显示图层打开 啊，那么五个 星星我们已经画完了，那么这个方格啊，我们就可以删掉了，好，删除，这里用颜色来过滤它，我们来框选一下。 确定，那么这个也可以不要了，这蓝的，蓝的全选， 还有一个是这个品红的， ok， 黄色就不能这样子哦，因为我们本来就有这个黄色在这里， 这个只能框选了，那么这个也是好，这个把它连起来，这个延长一点五百吧， 好，修剪 一下，好，全是图，好，刷新一下，那么这个我们就画好了，那么来把它上下色， 上色之前我们这个你可以做个片体，是吧？那么现在我直接做实体吧，拉伸一下， 拉伸在这里啊，这个叫相连啊，往那边拉伸个十毫米。确定，那么这个这些都连起来， 往上我们的给多一点，然后这个拔膜啊，拔膜我们就给个五十四度，哎，可以五十四度 一下子拔好，拔好了啊，把它拼起来啊，求交。然后呢，这个隐藏一下， 现在就是把线隐藏掉，我们就留下这个实体，好，变一下颜色，这个变红了，再变颜色，这个面打开， 这个用黄的。好，一个五星红旗我们就画好了，那么这里不要带边角色，那这样子就像了，是吧？ 好，可以，现在有一个知识点要跟大家讲一下，就说这个都是斜的，那么实际上这个星星啊，他也 不是平的，他也是左边低右边高的，因为他要满足这个要求。意思又说这样子每个角他跟这个 中心是连起来的，所以满足这个要求了以后呢？这个地方啊，这个地方就不是平了，二零一六年奥运会的时候啊，他们还用错这个国旗了。好，这个国旗我们就画完了，谢谢大家。
