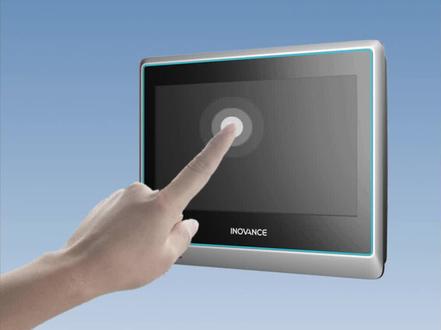

会穿触摸屏该如何校准这个面板？我们按四，它显示一，按五它显示二， 触摸位置与实际位置不一样，他该如何校准？直接给他断电，屏幕断电，然后等待他重启之后，长按进入面板释放进入这个界面，输入一下密码，你密码是六个一啊？屏幕位置有点不准， 一般都是六个一，然后登录一下，进入这个校准之后，他的光标出现在什么位置，我们就点他什么位置，一直这样重复两遍 叫准就完成了。然后我们返回再去找个地方测试一下，你现在按哪里，基本上就显示哪里了，现在就准了。

啊啊。

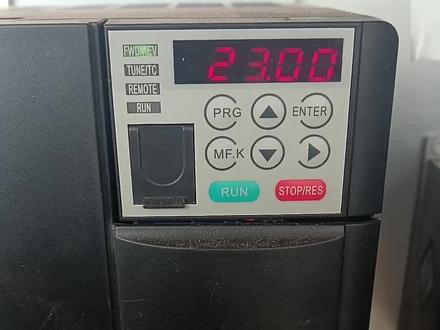

按启动运行，然后按往右的接头，它可以分别显示频语母系电压、输出电压、电流等等。正常啊， ok 了。

本视频是讲会穿的变频器和会穿的触摸屏做一个通讯，我这里硬件用的通讯啊，用的是四八五， 然后软件方面呢走的是摩托巴士的 r t u 来进行通讯的。那首先我们看硬件的四八五呢？呃，为什么要用四八五，而不是说是二三二，我们可以从这里来看一下二三二和四八五的一个区别啊，首先二三二是三线制，四八五呢是两线制，然后传输距离一个呢较短，一个呢传输较长， 另外呢就是一个是全双工，一个是半双工的一个传输啊，这里大家自己可以去定着看一下啊，半双工和全双工的一个差异， 再就是一个呢进行点对点通信使用，这个就是一个设备对一个设备，而 rs 四八五支持一组多重，可以带多个同重战进行去使用。 好，这里呢就是二三二和四八五的一个区别，再就是我们看一下我们做这个串口通信四八五要设置的一些参数， 首先呢就是波特率，然后再就是数据位停止位，只有校验位，然后我们比较常用的就是波特率九千六，然后数据位八位停止位，一个无校验，这叫做八 n 一， 是最常用的一个，然后波特率九千六。 好，再接下来就是我要开啊我们变频器他的一个手册，怎么样去调整这些参数，那我这里的话是有两个说明书，这个都是从官网进行下载的，首先看一下这里呢是 md 六百的一个啊变频器， 然后来看一下他调整他的一个参数啊，从说明书上要学会去使用，打开到他的一个目录，目录这里呢，首先啊，这里有设置他的一个运行指令和设置他的一个频率指令，这个呢我们要改成是，嗯，通信，先从运行指令来看， 运行指令。好，首先是 f 零杠零三选择第二个，对吧？这个时候我来简单来做一个文本， f 零杠零三选择的是二， f 零杠零三选择二就是我们的呃通讯。然后再接下来就是下面的 主频率来源， f 零杠二十九，我们选择通信给定，因为现在呢，我是用呃摩托八十 r t o 来进行的，所以说这里选择通信给定，如果说我们用的是像模拟量，就选择是二，选择 ai， f 零杠二十九， f 零杠二十九选择九，通信给定好，这是第二个参数，那第二个参数就完成了，两个通信就设置完成，继续回到 嗯目录这一块，然后再接下来就是要调我们呃 modbus r t u 的 它的一个参数，好，这里 modbus 的 一个通讯这里面呢，该有的它都在这个里面啊，我们打开 modbus 的 一个通讯，打开 好，这个里面有接线啊，这个里面接线呢，我就顺便再给呃大家详细的讲一下啊，它的一个通信端口，首先有 c n 一 和 c n 二两个网口，分别是什么样子呢？就是呃，这这里的两个网口， 这里我们可以用网线直接去进行调整就行，用网线就可以直接去用，然后这种呢是我自己去安装的啊，自己去安装的， 那么继续打开到说明书，一二三四五四和五用的是四八五正，四八五负，第四根和第五根。好，我们自己记一下接线端 接线，第四和五是四八五 正和，我这样去写，第四根是四八五正，第五根是四八五负。 好，那这边的线我们就可以去接好了一端，对吧？我的网线留一根第四个端口和第五个端口给它插入进去就 ok。 好， 那么这个时候再来看一下。嗯， 触摸屏的一个接线，因为我们四做四八五的话，他是两限制吗？接一个四八正，四八五正和四八五负就可以。那么触摸屏这一端该如何去接线？依旧的是要找到它的四八五 正和负。那我这里呢，也有一个说明书是，呃，我这个触摸屏的 i t s 七零七零一，然后我们找到 d p 九这个端口往下进行翻找 啊，看他用的是啊 com 几啊，比如说这里有 com 一 的，对吧？这个用二 s 四八五的，然后还有 com 二的，二三二的，还有四八五的，我这里用的就是 com 一， 然后接的话就是第七根接二 s 四八五负，第八根接二 s 四八五正。那么我们再来记录一下这个呢是，嗯，触摸屏的 是第七是四八五负，第八根是四八五， 这看一下啊，第八根没有问题，那也就是说我们另外一端的两根线分别呢？是接在七和八这个上面，看一下这个图片啊， 难点在哪里呢？难点在这个口你要自己去做，这个口要自己去做，自己去焊的，这个口做完之后给他接上去，难，难点是在这里啊， 好，现在接线呢，我们也已经搞定了，那还是来调变频器的这些参数就即可，因为我们通讯的，对吧？呃，运行的一个模式和他的一个主频率都已经选择完成，回到 这个位置，继续往下进行翻找，嗯，好，就通信的一个相关参数，按照这里去设置就搞定了。首先第一个选择我们的接口， n 一 杠零三选择一，选择 一， n 一 啊， n 一 杠零三选择一。 好，这个选完之后， n 一 杠零四，我们选择八一选择三， n 呢就是无校验，然后八位数据嘛，一个停止位选择八一，这个是比较常用的啊，那就是 n 一 杠零四，它的值选三， n 一 零四选择三没有问题，那这里呢有一个应答，延时和通信超时时间，这个就暂时不调整它。 然后再接下来就是波特率， n 一 杠零七默认的就是九千六，其实我们也可以不用调，因为我们用九千六这个波特率就可以，如果你要调整其他的，那么大家记住这个参数在哪里，那我就也是写一下。 n 一 杠零七选择五， n 一 杠零七选择五。再接下来就是占地址， mate 八十 r t u 的 一个地址，占地址呢？嗯，这个是要自己设一下，因为这里是做重占，所以说我们，嗯触摸屏在连接我们变频器的时候，它要知道你的地址是多少，并且呢是一致，因为我可以一个主占连多个变频器， 我可以连十个二十个都可以，那么我怎么样去区分每个变频器，那么就是通过占地址来实现的。好，这里我占地址呢，就默认的也是一，那我就从一开始摁一杠零八选择一， n 一 杠零八选择一，好，这个时候我们这一部分参数就就调完了。参数， 参数调完之后，那么现在我还要控制整个变频器的一个频率，对吧？或者他是正转还是反转还是停止，那这个是不是也要进行，对吧？找到他的地址，我要进行输入来控制呢？好，依旧是打开手册去进行寻找一下，还是设置参数这一块， 设置电机参数，设置电机控制模式也是在这一块啊，电机控制模式，打开看一下， 嗯，我们一个是叫做主频率的，嗯，这个是控制，然后在这里啊，通过通讯方式控制运行 这个位置，第一个七三幺幺 h， 七三幺幺可以控制给值是零，那么就是停止，给一就是正转，给二就是反转或者点动都可以。 好，七三幺幺 h， 这里要注意啊，这里是十六静止的，我们要转成静止我们才能去使用，然后文字自己来记录一下，叫做控制控制模式， 控制运行模式来写一下，控制运行模式是七三幺幺，然后转成实静止， 大家可以自己去先算一下啊，实进制是二九四五七。好，这个时候给值，他就会执行动作，给一，正转给二，反转，对吧？那七三幺幺这个 大家就记住了。然后再就是控制他的一个频率，叫做设置频率指令。好，这里我们之前给过通信给定，那么也是在他下面， 这里呢是通过多段的，我们往下就开始通过通信指呢是叫做七三幺零，给他的一个频率分别呢就说写入一千对应的频率为十赫兹， 写入负以前主频率为负十，和值七三幺零 h 来写上叫做运行频率，运行频率七三幺零，然后实径值为 二九四五六，好，这个时候我们把控制的也全部都找到了，那开始来进行来调整，那这个参数啊，我就在 我就在这个现实中，我自己去用变频器来进行调试了，稍后呢？我调试完成之后会呃录一个视频，怎么去控制的？那就用这里的按键，我把这里所设置的这些参数进行一些，初步还是比较 比较，后面就是说比较运行起来比较流畅啊，然后开始打开触摸屏，打开触摸屏呢？选择连接 这个触摸屏，我就是从工程自己这个新建的啊，选择就是呃 it s 的 七零七零一，然后选择串口，串口大家注意这里的一个参数 二 s 四八五没问题，然后波特率九千六，哎，这个时候注意数据位，这里是七，要给他调整为八， 对吧，然后奇偶教教验呢，我们叫做八位数据无校验停止为一，叫做八 n 一 对吧，这是比较常用的。好，现在串口一呢，我这个参数就调整完成，然后选择添加 添加通讯的一个方式账号，这个大家一定要注意，和自己的账号一定要对上，这个一账号就完成。然后通信协议，我用的通信协议呢是 modbus 的 rtu， 他在哪里啊？在莫迪康这里，这里有个 model 八十 rtu 给他选上就可以选上了，那我这个通信就已经做完了，做完之后开始来建立变量，变量组选择添加，添加两个 好多添加了一个，删掉一个，一个呢叫做控制模式，控制相当于是运行模式嘛，另外一个叫做运行频率。 好， ok， 然后控制模式的话，我们来注意一下它的值啊，从这里刚做的控制模式叫做二九四五七， 好，这里的值地址写上二九四五七， ok， 然后这里是二九四五六，二九四五六， 好，这就做完了，然后我们来到主画面，简单先做两个，从变量这里面直接给他拖掉进来一个两个，然后这里刚好我之前留存的还有字啊，这个呢是我们运行的一个频率，然后这里呢是我们运行的一个模式， 好，这样就做完了，做完之后把这个内容给下载进去，我稍后就开始在实际的去调完参数给大家来演示，然后线呢就按照这种模式去接。好，按照这里的接线，你这里的第四根，对吧？接他的第八根，然后第五根接这里的第七根，然后即可。 好，下面我们来实际的视频来进行观看，是调完的参数啊，然后这里是触摸屏，比如说控制模式，我选择是一，那就是执行一个正转，这里呢就会有输入了 他这个数值，不用去管他啊。然后频率呢？比如说我们一千对应的十赫兹，我这里写一个两千看一下，这个时候就可以直行转起来，然后跑的会特别准确啊，然后这个时候我再改一下频率，改成零，然后就会马上停下来， 然后这个时候我再改一下参数，改个三千，然后改成反转，是二，大家注意啊，这个时候二反起来，这个时候就执行反转了， 然后执行零停下来。好，那我这里呢用用触摸屏去十八五的，然后来控制这个变频器就完成了。

各位老铁大家好，今天给大家演示一下回栓变频器通讯控制。首先给变频器恢复出厂设置，找到 fp 杠零一这个参数 f p 杠零一，然后把这个参数的值设置为一，就恢复出厂设置了。然后我们设置一下变频机的通讯参数， 设置第一个参数 f d 杠零零，这是变频器的波特率设置，找到 f d 杠零零， 默认值五零五零五零五零就是波特率，是九六零零，正是我们程序里写的波特率，不需要改。然后把 f d 杠零一改为一，代表藕角宴 f d 杠零二，通讯 地址我们改成二，程序里写的是二，要保持和程序里的地址是一样的。 fd 杠零三是通讯应答延迟，默认的是两毫秒，不需要改。 fd 零四，串口通讯超时时间默认是零，无效，不需要改。 然后设置一下另外两个关键参数，找到 f 零杠零二，命令原选择把它设置为二，代表通过通讯给定启动和停止进行。 当把这个参数设置为二十，上面的第二个状态指示灯会闪烁，代表变频器处于通讯控制。再设置一下 f 零杠零三主频率原选择把它设置为九，表示通过 通讯的方式给定变频器频率，这样通讯的相关参数就已经设置完了。看一下程序演示，这套程序还和史耐德的那个变频器一样，只需要按照会穿的 状态字和控制字改一下地址就可以了。现在频率为零，如果需要五十赫兹，需要向 v w 幺零四里面写进去一万， 我们写个一万看一下，写进去变频器立刻显示五十赫兹，为什么是一万？这是汇川变频器手册里面写的， 然后我们给个正转信号，看一下效果。我们把正转信号写进去，点写入变频器立刻运行。变频器运行时，上面的第 三个状态指示灯不亮就代表正转运行。再给一个停止信号，变频器停止运行，然后再测试一下反转功能， 把反转信号接通变频器反转，从零加速到五十赫兹。第三个状态指示灯点亮代表反转运行。 以上演示表示变频器的通讯功能正常。下面分享一下会穿变频器的控制字以及通讯参数设置表，感谢观看，请多多指点！

本地的绿色的启动按钮和红色停止按钮是不起作用的。各位老铁大家好，今天给大家演示一下这个汇川变频器如何在本地情况下运行。 现在大家看到的这个视频是现场的一个控制柜，线路都是接好的这个控制柜，他的变频器的控制方式是用端子控制的，使用的是一种高低速的功能。在这种情况下， 我们去按这个变频器，本地的绿色的启动按钮和红色停止按钮是不起作用的。你可以演示一下， 我现在按绿色按钮，变频器没什么变化，我再点红色停止按钮，变频器也同样没有变化。这说明现在控制方 是不是本地控制模式。那么如何去改变这个变频器的控制方式呢？让他在本地模式下启动呢？首先我们要选择一个参数叫 f 零杠零二这个参数 f 零杠零二，这个参数是一种命令选择，大家现在看他设置的是一一，代表的是端子命令通道控制，也就是有端子控制这个变频器的启停。 下面端子上接的这三根线 di 一、 di 二、 di 三。其中有一根线就是控制这个变频器启动和停止的信号线，一般是 di 一控制的。 好，那我们现在把这个参数给它改成零零，就代表现在选择了操作面板控制这个变频器的启动和停止。 也就是通过操作面板的这个绿色运行键和红色停止键控制变频器的启动和停止信号。下面我们来设置这个变频器的频率给定信号。这个是有参数 f 零杠零三给定的。原来这个参数设置的是六， 六的代表是由端子多段速给定，也就有 d i 二、 d i 三这两个端子的组合给定这个变频器的运行频率。我们这个原厂他设置的是高丽速， 我们现在把这个六改成零，改成零以后，就是通过这个面板上的向上的箭头键和向下的箭头键来调整变频器的运行频率。 通过设置以上两个参数， f 零杠零二和 f 零杠零三这两个参数，我们现在就已经可以 在本地的操作面板上去直接的启动和停止变频器了。但是为了安全起见，我们首先还是把这个变频器的速度给调低一点，我们按照按向下的这个减速键把频率给它往下调， 调到比较相对安全的一个速度，我们把它调到三十七点九八。我们现在启动运行试一下，点绿色运行键 看，现在变频器开始运行，并且这两个运行反馈的继电器已经点亮点停止键，变频器就会停止下停止运行。大家有没有注意到一点，就是我这变频器刚才调的是四十三十七点九八， 但是运行之后再停止就会变成五十，这是为什么呢？我们再给大家演示一下，我现在设到四十九，然后启动四十九运行停止 看又回到五十了，这是为什么？这就因为你那个频率给定性，还有 f f 零杠零三这个参数设置的零，这设置零的话，这个频率设置的 他是不记忆的，你一停止他就恢复到默认的五十赫兹了。本地模式下的运行与停止已经实现了，但是本地模式下的方向正反转是怎么调呢？ 其实只需要调一个参数就可以了，就是 f 零杠零九这个参数，我们把它调成一，就方向就会相反。零的时候上面的 指示灯不亮，已改成一，现在上面那个正反转指示灯就会点亮，代表方向已经完了。 好，我们再启动运行一下，现在是反转模式，反转的时候是上面亮了两个灯，好，停止。好，今天的视频就给大家介绍到这里，谢谢大家。

大家好，我是魏亚勇，今天继续给大家分享汇川变频器在锥形电机提升这一块的应用与调试。这个变频器是汇川变频器， cs 三百是一千瓦， 然后旁边这个是自动电阻，适配的电机是一点五千瓦。南京特种进入调试界面 pr 机，这个是功能选择键， 进入之后先找到其中机构选择，然后咱们是起升电机 a 零零八这个数据 进入把它调为零，是起升，确定好之后返回找到 b 四零零这一个数据是呃加减速时间，这个是加速 b 四零零， 找到是锥形电机加速，咱们把这个时间 调成两秒比四点零一，这一个是减速时间，进入继续把它调为两秒锥形电机，然后在下一步是咱这个设置，是两个档位，两档位选择这个多段数在 b 五零零这里边，进入之后 这一个一段数，咱把它设置为二十赫兹提升二段数比五点零一，这个进入二段数就是设置为五十满数。然后再下一步是找到 bf 零四这一个参数，这个是，呃段子控制和面板控制， 这一个进入找到 bf 零四，然后把它改为一，就改为段子控制了。 减速停车方式已经调试好，下面咱们演示一下运行效果，这个是一段速电机，打开现在加速慢速停车， 下一步设置自由停车，进入找到 b 四点零三这一个数值，参数设置为二，选择之后就是自由停车，点击打开加速停车，自由停车这一种比较快， 会穿 cs 三百系列调试参数我放在了视频的结尾，大家如果有需要的话加个关注。
