大家好，今天我们要聊聊属龙式和绕线式三项翼步电动机的区别和优缺点。这两种电动机在工业领域都有广泛的应用，但他们的工作原理、性能和使用场景有所不同， 接下来就让我们一起来看看他们的区别和优缺点吧。首先我们来了解一下属龙式三项翼步电动机。属龙式电动机的转子采用属龙结构及转子上均匀分布着许多短小直棒，这些短棒形成了一个龙状结构， 这种结构使得电动机在运行时，转子可以迅速跟随定子产生的磁场转动。因此，属龙式电动机具有结构简单、价格低廉、运行可靠等优点。 但是由于其转子电阻较大，所以启动电流较大，启动转矩较小。接下来我们来看看绕线式三项翼步电动 机。绕线式电动机的转子是绕线的形式，与属龙式电动机相比，他的转子电阻较小，因此绕线式电动机的启动电流较小，启动转局较大。同时，绕线式电动机可以通过调整转子电阻来改变其启动性能和调速性能。 因此，在需要较大启动、转举和调速性能的场合，如起重机、矿井提升机等，通常会选择绕线式电动机。除了启动性能和调速性能外，属龙式和绕线式电动机在效率、可靠性、维护等方面也有一些区别。 一般来说，属龙式电动机的效率较高，可靠性较好，但维护相对简单一些。而绕线式电动机的效率略低一些，但其可以通过调整转子电阻来适应不同的工作需求，因此在某些场合下具有更高的适应性。 总的来说，属龙式和绕线式三项。一部电动机各有优缺点，在选择电动机时，需要根据具体的工作需求和使用场景来选择合适的类型。

三相一步电机结构图讲解，风扇照散热封页、后端盖、后轴承、前轴承接线和接线板、接线柱。 电机箱体外壳属龙，是转子电机、定子线圈、 电机安装角座、前端盖、马达轴。

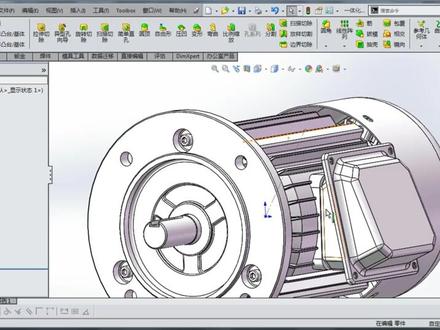

内六角螺母的制作 选择前视图特征参考创建一个基准表面，距离一百一十一。那还是啊，我们要创建一个基于圆心的啊，而不是在这上面直接失去表面 选中，正式于绘制圆形。 那注意，我现在呢，他可以拾取圆心，为什么？是因为他已经有尸体了是吧，我们参照这个尸体， 那么绘制好之后，把圆心选中，把他这个重合这个约束去掉，就是让他和实体之间的约束关系去除 啊，只是落在平面上还是这样的啊，那这样操作的话，呃，前面的实体删除也好，隐藏也好，对这个草图是没有影响的，他只是基基于呢，我们创建的这个平面设置直径是七点五， 这个草图做一个拉伸合并，结果去掉距离三十五反方向。 那这个时候呢，我们可以把其他的部分 好看，其他压缩之后这个物体仍然保留啊，就是当时我们定义的基准面是基于圆心的，选中表面，再次证实于绘制草图 半径为伍， 对他进行一个拉伸， 距离为六合并。结果呢，先勾选去掉，然后我们利用 直接编辑里的组合，将这两个实体组合到一起去 下一个环节，选 用表面 绘制草图，画一个六边形，找到中心 设置尺寸， 对六边形呢进行一个拉伸的切除， 距离为三， 选中右视图线框形式显示， 绘制一个中心线，绘制草图 夹角六十度。 那么对这个草图我们来做一个旋转的切除， 设置倒角零点二五 啊，再次导演角零点七五， 倒角零点二五四十五度，选择边 回去一条重心线， 等距十体距离三点七五，也就是整个这个直径的一半。选中线做一个反向， 以他为基准绘制图形，再画一条中心线， 动态镜像 设置尺寸。零点五四， 零点五四， 这个点到这个点零点四七， 将辅助线删除，得到草图，对这个草图做一个旋转的，绕这个肘旋转的切除。 切除之后啊，我们将草图啊显示出来啊，这个我要用一下这道线，然后呢将切除的特征做一个线性的阵列， 那么方向呢？我们选这个轴啊，是不是沿着这个方向，距离零点六四， 个数三十七个， 完成切除。 将前端盖解除压缩，试图临时轴显示出来。利用圆周阵列选择要阵列的实体，将我们做好的螺母选中阵列轴，选择 个数三个， 完成落幕的阵列。 选中特车单机邮件，添加到新文件夹， 将其他文件解除压缩。

三步带大家来绘制这样的一个三项异步电机的模型，大家好，我是讲师阿左，同学们也可以看一下这样的模型有没有自己的绘图思路。在上个之前，我还给大家准备了一套三多斯二零二四从入门到京东的全套视频，总共呢有六十节课，需要的同学留下，已关三个六，打包带走。 那么这呢，我们第一步， ctrl 将选择新建临近，点击前式极准面进入草绘，以坐标原点为参考，往右绘制一条尺寸为三百八十四的水平线段，再来激活直线命令，以原点为参考，往上延伸，再往右 往上绘制一条斜线，再来绘制一条水平线段。然后呢，竖直线段，水平线段，将线段改为圆弧，连接到我们的一个线段，右侧端点标注一下尺寸， 左侧数值线段的高度给到二十六，上方水平线段的长度给到五十二。然后呢，同样右侧数值线段高度为四十四，斜线的长度这里我们给到二十，右侧水平线段的长度这里给到二十， 水平线段的长度再来给到一个七十六，圆弧的半径为一百。完成草图定住，选择特征旋转凸台基体命令，以水平线段为旋转轴，右击确定， 再次选择前侧端面，激活草图绘制，选择外侧圆和内侧圆，激活转换实体应用。再来采用直线命令连接两段圆弧的一个顶点，激活三点圆弧命令来绘制我们所需要的一个圆弧。 再来采用裁剪实体命令，将多余的一个边线进行剪切，标注尺寸，圆弧的半径给到二十，这个点距离数值线段的长度为七，然后下方点位距离数值线段的这个间距为一十二点五， 确定草图之后，选择特征拉伸凸台，命令拉伸的深度给到一百四十，点击回车，再来激活上方圆周正列命令，确定正列的方向，选择这个圆， 然后类型等间距三百六十度，数量为三十，正列的特征选择拉伸凸台，同样右击。确定。做好之后，再来选择到我们的这一个上式基础面，按住键盘的 ctrl 键往上拖动新建基础面距离给到一百二十，点击回车， 同时以新建基础面为参考，激活草绘。选择中心举行命令，以这条边线为参考，往外端延伸，标注一下尺寸，长度给到五十，宽度给到 八十，以及左侧边线距离这个端面的间距为一十六。完成草图，定住点，特征拉伸凸台，命令选择方向改为呈形到面，确定参考面，点击这样的一个圆弧，同样右击。确定 完成之后，将我们的一个直角面隐藏，激活圆角，命令圆角的半径为十，选择边线，通过连接到面，选择其他九条线段，同样右击。确定。 做好之后呢，再次选择前侧端面激活草绘，选择圆，命令以坐标圆点为参考，绘制一个直径为三十二的圆，再选特征拉伸凸台，命令深度改为一百的一个尺寸点。回车，再次选择前侧端面激活草的绘制 采用中心矩形，命令，以这个位置为参考，向上拓开，换一个矩形，选择矩形的中心以及我们的一个圆心，添加数值约束， 确定矩形的四条边线为相等，标注尺寸，这呢我们给到十个毫米，然后呢再来确定这个点，矩形的点位的话和我们下方的这一个点位呢，给到一个重合，再选特征拉伸凸台命令，将 中止条件改为成型道面确定参考面，右击确定完成之后呢，再来通过我们的这一个外观对于三相异步电机进行这样的一个上色处理。其实一般情况下我们在做这种设计的时候，电机的模型呢是不需要我们手绘的，可以通过诸多的一个软件进行模型的下载，比如我们这样的一个大工工匠 需要电机模型，可以在这个位置确定所需要的这个型号以及厂家，再来选择我们对应的功率，比如说七百五十万选择电机，极速选择型号，点击下载模型，也是可以通过软件快速去将电机的模型呢进行这样一个调用。 那么如果是对于这个下载模型的软件有同学需要的话也是样，已关三个六，打包带走。那么关于本节课的内容就跟大家分享到这里结束，我是讲师阿，左，下节课我们再见。

这就像三项异步电机的智能驾驶舱现在已经点火待命，运行状态，把电机的启停状态都管的明明白白。先给电机定规矩，在参数设定区调好加速度，当前设十点零零和目标速度两千六百五十点零零，这是电机运行的基本路线。接着点系统控制区的系统启动，开总闸，再选电机控制区的正转反转启动。现在正转指示灯亮着，电机已经顺着设定的速度转起来了。 电机转起来后，监控区就是健康仪表盘，电流、温度、实时转速，这些数据会同步跳动，像在报身体状况。右侧趋势图是电机的运行日记，实时画出速度变化的曲线，能清楚看到电机的转速波动。 想让电机停步，点电机停止就能缓下来，或者直接点系统停止，关总闸复位按钮向重置键能让电机回到始状态。要是想给电机做压力测试，故障模拟区的按钮能模拟变频器故障，电机过载，一旦触发顶部报警，会立刻喊停，帮运维提前排查隐患。

我们一起来看看电动机的绕组接线吧！三项属龙式。一部电动机的绕组接线，三相对称的定字绕组，分别用 u 一 u r v 一 v r w 一 w 二来表示。绕组接线有两种形式， 如下图所示。把三厢绕组的三个末端接在一起，首端引出接电源，看起来是外形， 也叫新型接法。把三相绕组的首、尾端依次相接，连接点引出接电源，看起来像个闭合的三角形，也叫三角形接法。 电动机的接线盒上有六个接线柱，分别接三相绕组的六个出线头。固定的心形接法和三角形接法，如图所示。

下面介绍三项一部电动机的基本结构。三项一部电动机主要由两大部分组成，一个是静止部分，称为定子。 另一个是旋转部分，称为转子。转子装在定子舱内，为了保证转子能在定子内自由转动， 定撰子之间必须有一定的间隙，称为契机。 此外，三项一部电动机其他部件有，轴承、 轴承钢、端盖、接线、合作 线、盒杠、接线板、风扇、风扇罩 一、定子定子主要由基座、定子铁心、定子绕组三部分组成。 基座基座是电动机的外壳和支架，它的作用是固定和保护电子铁芯及电子绕组，并支撑端杠 电子铁芯。电子铁芯是电动机的磁露的一部分，一般用五毫米厚的硅钢片叠压而成。 定子绕组，定子绕组是电动机的电路部分。三项一部电动机有三个独立的绕组，我们称之为三项绕组。每项绕组包含若干线圈，每个线圈又由若干扎构成。 二、转子转子轴、转子铁芯、 转子绕组和转轴等三部分组成 转子铁芯。转子铁芯也是电动机磁露的一部分，一般用五毫米厚的硅钢片叠压而成。 转子绕组容形。转子绕组是由插入每个转子铁心槽中的膜导条与两端的光滑连接而成。 三、转轴转轴一般由中碳钢制成。 转轴的作用主要是支撑转子传递转距，并保证定子与转子之间具有均匀的气息。 以上就是三项翼步电动机结构的全部内容。
