泰和安消防电监测模块怎么接线

那今天呢，咱们来说一下咱们这个太和湾的这款主机，三零幺六 a， 它的这个主机啊，它的一个整体的一些构建的组成啊，包括它的一些内部的，比如说多线啊，总线啊，还有咱们的电话广播，它的一个接线啊， 那么上面这一部分呢，就是他的一个屏幕啊，然后还有咱们的一些操作按键啊，复位消音，咱们只需要按他的字面意思啊去操作就可以了，这个没有什么好讲的啊。 然后这边是他的一些指示灯啊、反馈灯啊、质检啊，那主电工作、备电工作啊，现在都在正常运行。然后这边是他的火警故障启动、屏蔽监管，这些灯有相应的设备 报火警了，咱们这个火警灯呢，他就会点亮，现在有火警，那他就会点亮，对吧？然后火警的时候他需 要启动相关的设备，那现在的话他就启动灯也在闪亮啊，然后这边呢就是他的一些手自动啊，还有他的一级、二级操作啊，然后这边是他的一个总线盘啊，总线盘的话我们呢可以看到有很多按钮，每一个按钮都是对应的一个总线的输入输出模块 啊，然后这个按钮咱们需要在主机上对他的总线总线盘进行一个设定，定义完了以后才可以跟咱们现场的模块进行一个啊启动和停止这样的操作，他可以可以控制咱们的风机、电梯、广播都可以啊。 那同理下面是一个种多线盘，多线盘的话我们可以看到这里是有六个按键，也就是说六个按键分别可以控制一个终端模块啊，终端器也行啊，模块也行啊，但是呢他同样跟怎么 总线盘是一样，也要在咱们的这个主机上进行这个设置定义啊，然后才能跟咱们这个相应的模块和多线啊来进行控制，他是一般的话都是控制咱们现场的风机、水泵和重要的设备啊，重要的设备 他是需要不专线到咱们现场的设备控制柜里边去的啊，这是他的一个多线盘， 然后下边就是一个电话盘啊，泰和呢，他这一款的电话呢，他的主机电话主机这款他的特性是现场的首报电话和分机电话是可以合用的啊，可以合用的电话线啊， 这个跟别的不太一样啊，这个呢也是需要在那个电话不完以后在咱们主机上进行一个注册啊，注册才能正常使用，双方可以进行这个 通讯的啊，然后呢咱们再看一下下面这个广播啊，广播盘广播的话，他呢也是要在咱们主机上进行设置啊，进行设置，然后呢才能跟咱们的这个现场进行联动，进行联动啊， 下面呢就是他的一个广播功率放大器啊，这是他的一个音量调节旋钮啊，电位器是一个电位器啊，然后再下面呢就是他的一个电源啊，消防联动电源，这是他的一个输出电压啊，这是二十四伏的往现场给咱们现场设备需要啊，二十四伏的设备供电的啊， 就是他联动电源啊，这边是他的一个电压，然后这电流咱们来看一下后面啊，后面的话，这是他的一个回路卡啊，回路卡，然后我们可以看到三条回路，三个回路卡，三个回路卡 一个，这是一个双回路卡啊，一个回路里边是两条回路啊，一个回路卡，所以说这是六条回路啊，那么后面呢，咱们同样都可以进行扩展啊，可以扩展 满载的话他是可以带这个，咱们的话就是十六条回路啊，十六条回路，然后看这是个通讯卡，通讯卡啊，这个通讯卡呢，他可以来支持咱们的二三二通讯、四八五通讯以及看联网通讯啊， 然后这都是去往现场的这些线啊，跟咱们的这个广播盘了，还有咱们的这些这个功率放大器啊，需要通讯的设备，包括咱们的多线盘，总线盘进行通讯的啊，都是通过这个通讯卡啊， 然后这边是他的一个电源啊，也就是咱们所谓所谓的 dcdc 变换器，就是他一个电源啊，这边是他的一个开关，这是他的一个保险， 保险啊，这个保险我们可以这样拧出来，把它拔出来啊，判断他的一个好坏。然后下面呢就是他的一个电源，我们看这是二十四伏供电啊，二十四伏可以看到正负极啊，这都是去往现场的 啊，然后还有一个五伏，二十四伏和五伏啊，这供电给咱们这些各个需要供电的地方进行一个供电啊，然后往下看这套一个打印机，打印机的话这是一个热敏打印机啊，平时咱们换子的话，我们要用热敏子来更换啊， 下边这是个总线盘啊，总线盘就是咱们前面啊，看到这是种线盘啊，这个总线盘呢，他也是要跟咱们主机进行通讯的啊，他的一个通讯线呢，是在这里，这有他通讯线和供电线啊，这是四条线， 看到四条线，然后可以看到二十四伏，上面两条是供电，下面就是四八五 ab， 这是两条通讯线啊，搁咱们的主机进行这个通讯的，然后再往下看，这是他的一个多线盘啊，多线盘他对应的是六个按钮， 我们来看这是六个按钮，一个多线盘啊，这个多线盘我们可以看到他呢也是要进行一个播码设置的啊。播码，这是他一个播码开关二进制的啊，播码开关进行一个播码， 主机能识别到他的一个号码啊，然后这边是他的一个六个，六个继电器，我们可以看到一二三四五六，这六个黑色的方块就是六个继电器，六个继电器分别对应前面的六个按钮，一二三四 有六个按钮啊，一个按钮控制咱们一个继电器啊，通过继电器的输出，然后来控制咱们现场的终端器或者是终端模块啊。那么可以看从这个这个板子上面出来了这么多端子，六组端子， 从这开始，这是一号端子啊，太和安的他的一个终端的去往现场是需要三条线的，三条线，那么这是两台水泵啊，咱们做了两个终端 啊，这是两组，一二三四五六，到这大家可以看，刚好这是六个啊，咱们的六个按钮，六个继电器对应六组端子，可以输出咱们控制现场的六台水泵或者是六台 iphone 机都可以啊，我们需要做六个终端模块或者是 终端器啊，然后这个太和安的这个终端器呢，咱们是 tx 三九幺幺，之前咱们有视频跟大家讲解分享，不懂的可以往前面翻一下视频啊，看一下，然后如果平时咱们不用的话，用电阻把它给压起来，不压的话他会报故障啊， 然后他同样也是需要跟主机进行通讯的啊，这这些就是他的一个通讯线和供电线啊，大家可以看到这下面呢二十四伏还有四八五通讯啊， 靠的就是这个通讯卡啊，他的通讯啊，然后下面看一下，这是一个消防电话电话盘，电话盘刚才咱们说了泰和呢这一款电话盘啊， 这款这个型号电话盘，他是不分这个手报电话和分机电话的，他是可以共用的，可以看到这里只有一组电话总线啊，可以共用的，然后这边给他一个电源啊，这个电话盘下面看广播控制 盘啊，广播控制盘，首先呢他这里也是需要通讯的，远程通讯，这里做的是 rs 四八五啊，四八五通讯， 然后这边呢电源一个二十四伏的输出，这有一个二十四伏的输入啊，供电电源是二十四伏输入， 然后他输出的时候他控制的啥呢？是咱们的一个广播功率放大器啊，我们广播功率放大器这里有一个遥控啊，这个遥控这里个正负，他需要的就是一个二十四伏，那么他就来自咱们这个啊， 广播控制盘的二十四伏 out 输出啊，他输出来到他遥控来控制，他联动的时候给他一个二十四伏，那么他就进行联动，他们两个啊之间他来控制，他通过一组二十四伏啊，然后这边呢是他的一个音频线啊，音频线广播控制盘 和这个功率放大器，他俩是要连接到一块的，可以看到这边是输出，然后这边呢接到咱们这个功率放大器的输入。那么咱们说一下广播功率放大器，功率放大器他首先是需要一个波马，这也是个二进制的波马啊，我们设置好相关的波马以后，然后主机才能啊识别到他 这边，他有一个电压输出一百二这两个段子，这是去往现场的广播总线电压输出一百二十伏，这个之前为大家出过专门的视频进行我讲解 啊，不懂的可以往前翻现场的一个不限行驶咱们的广播啊，然后这边同样他需要一个通信线啊， rs 四八五啊， 那这个遥控刚才咱们说过了，这里不再讲了，这边呢就是他的两二百二的一个供电啊，这边是他的一个开关，同样这边是保险啊，这个是广播供电放大器， 然后这边下面的三个滤波器啊，三个滤波器，他所接的线，这是通往咱们现场的线，下面下口接的通往现场的回路线，信号走线啊，上方呢 上方那些线，那就是来自咱们的一个通讯回路卡啊，回路卡就是从咱们的回路卡接过来的啊，接过来的，接到了咱们的滤波器啊， 那好，这个是滤波器啊，咱们的回路总线啊，就接在他的一个下口就可以了啊，然后根据他的相关回路去接就可以了啊，一般出厂的时候厂家都是配置好的啊，你所需要多少条回路，然后跟厂家说清楚就可以了。 下面的就是这两个电源了，可以看到这边是二百二主电啊，二百二，然后这是主电开关，这边是背电开关，背电的话这里是一个二十四伏，可以看到二十四伏，他的背电来自哪呢？就来 来自这两块电池啊，这两块电池，然后这边备电保险啊，备电的一个输出二十四伏给咱们的供电设备啊，需要二十四伏的，比如声光模块啊，都从这取的。然后这边是输出保险，这边呢就是他的一个通讯线啊，可以看到 ab 四八五通讯啊 啊，然后下边呢这也是一个电源啊，电源盒可以看到这主电背电啊，这是二十四伏，这边呢是他的一个电池，然后这边是他的一个开关，这边是他的接力端子， 然后这边呢还有一个滤波器啊，去往咱们现场的二十四伏呢，这边呢是经过了一个滤波器对他进行一个保护啊，进行一个保护，然后这边的话如果现场咱们需要有多台机器进行联网 的话，我们呢需要给他进行一个联网，看是用咱们的看联网还是用咱们的四八五联网啊？这需要经过一个滤波器来做保护来做保护， 那好，那这台主机呢，基本上他那个大概的构成啊以及作用接线呢，基本上就跟大家分享完了啊。呃，那么好，这个视频就到这啊。

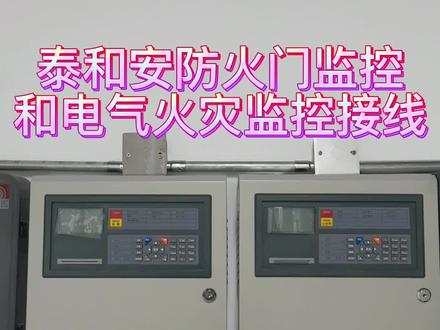

今天跟大家说一下子泰安电器火灾监控和防火门监控的接线，看这两台主机长得基本上是一模一样， 只有双门啊，这个指示灯是不一样的。好打开看一下这个接线，看一下这个上面的接线啊， 这个四八五接线一般很少用，就是说分机与分机之间接线一般都用四八五，也就是近距离的用四八五。这个看通讯一般都是分机与主机之间进行通讯用，看通讯这个传输距离会远一些。这个旁边 这个一个 no， 一个 com， 一个 nc， 这个是一个啥呢？这个是一个在火警的时候，这个 no 和 nc 是一个常开点和一个常闭点，当火警的时候 no 边 ncnc 边 no， 也就是说常开边常闭，常闭边常开， 在我旁边这个是一个这一这样，这个是接信号总线的，也就是说所有的电气火灾 探测器，也就是说那个互感器，接着这个第二，这个二十四伏就是一个二十四伏的输出， 现在多数用的都是两件设备，这二十四伏基本上用的已经很少了，这就是一个电源，一二百二的电源后面有个符号啊，接地 符号，那就是接地。这还有一个 n 是零线，这还有一个 l 是火线，这就没有其他的接线了。下面有一个电瓶，这个在新设备来的时候，这电瓶是断开的，咱们到现场需要把这个电瓶可连接上， 再看一下这个旁边这个防火门剪的，他的接线都是一样的，也是一个四八五。重庆还有一个看重区，还有一个敞开点，一个常闭点，完了之后这个也是 c 一 c 二 接的防火门模块，现在这个防火门模块基本上也用不着二字符了，所以说这二字符现在也没接，这旁边也是一个电源进线，别的就没有啥了。

大家好，这期视频呢，给大家看一下泰和安的三二零八输入输出模块， 这个模块呢是作用于咱们的。呃，电梯破降，还有消防卷帘门证明切电等，这些需要有缘输出或者是无缘输出来控制设备启动的。嗯，消防设备 大家可以看一下这个接线图分为有缘输出和无缘输出两种接法，下面有各种设备的接线图，大家可以参考这个接线图来接线。

区叫做底板插箱部分包含有回路卡、通讯卡以及直流电源的变换模块。火灾报警控制器的工作开关就位于直流电源变换模块上， 顺着我的教编继续往下走。这一个是联动电源盘，包含有主电和背电开关， 在它的下方是整个主机的电源盘，同样包含两个开关，主电和背电开关。 在它的边上是外接线路的输出端值，包含有二十四伏电眼线以及点网线。 整个设备的最下端这个位置叫做浪涌保护器，主要用于防雷保护，在他的边上是二百二十伏交流电的断路器。

今天我们要讲模块输入输出模块了啊，要给大家讲一个输入输出模块好不好？就讲他，就讲他啊，输入输出模块 得换个泰和安了，都有新鸟的，海湾的，泰和安的、利达的都有啊。现在来讲啊，现在来讲三二零六，把这个模块给大家讲清楚，今天我们要实现一个，呃，联动启动啊，实现一个联动启动，把模块取下来啊， 啊，取下来了啊，来看一下这个模块上怎么去接线呢啊？ z z 二啊， z z 二是什么？ z z 二是总线啊， t 一 t 二啊，就我就不说了啊。 t 一 t 二 tt 二能看清吗？这个是反馈线啊，昨天我们讲的就是输入模块，就是上面这个输入模块是昨天讲过的，就是平常 是断开的，然后动作以后闭合，他就会反馈啊，咱这里不说不讲了，昨天讲过的啊，所以说我的课程，我的直播，你像连续剧一样的啊。对，总线是反馈的啊，总线线，这是总线，这是反馈线。 欧正欧服是输出线啊，欧正欧服是输出线，到时候动作以后他这个地方会输出一个二十四伏。 z 一 z 二总线输入啊， z 一 z 二总线输入 无极性，然后欧正欧欧富的话是有缘输出。什么叫有缘输出？到时候动作以后他会往外来输出一个二十四伏电源。正极负极都是由模块来提供的啊，正极和负极都是模块来提供的，所以说他是有缘输出。后面我们会讲到无缘 啊，这里面呢还有无缘，有缘无缘啊，都有啊。然后要电瓶和脉冲，这个就属于是电瓶，到时候动作以后他的信号是持续不断的，所以说他是电瓶 啊，什么叫电瓶？什么是脉冲？咱都会，什么是有缘和无缘？都有啊，然后再往这边来。这个呢是什么？这个呢是？嗯 t t 二是反馈线啊，反馈线，反馈线我今天我就不接了啊，我就直接用这个电阻来替代了啊，装了个电阻， 然后现在总线已经接好了，接好了，总线接的是 v 一 v 二已经接上了，接到了我们的烟杆，他跟我们烟杆是一样的啊，跟烟杆线是一样的啊，就是从烟杆线串过来的啊，并过来的啊。 然后呢？这个很简单，这个输出的话就是正极负极，你只要接上去接一个负债就可以了啊。比如说我们现在接到一个一个一个蓝的啊，一个蓝的，一个红的，接到了一个继电器上，接到一个继电器上，那到时候我就让他有控制继电器就行了，好让他控制一个继电器就可以了啊。 这个继电器他没有那么明显，我给他换一下，我换成这个，我换一个换一个这个，到时候动作以后他会灯点亮的啊。 哎，现在呢，我把它接到了一个负债上了啊，接到一个负债上，这个线就接好了，线接好了，现在就是这样的啊，大家有没有问题？这一块 z 一 z 二，这是我们的本线，他们不需要接二十四伏电源线啊， 从主机过来的啊，从主机过来的，第一第二，这欧赠欧副是输出有缘输出线，到时候动作以后他会输出一个二十四伏， 如果说没有动作啊，如果说没有动作，这个地方是不会有二次无输出的。这个是反馈线，反馈线我们昨天讲了啊，这个有没有问题？这一块没有问题的话我们现在就编码啊，编码的话就安装了， 要编码安装，然后下一步就是定义，定义完了有手动启动，并且今天还要能实现联动啊。下期视频继续讲解，学消防，找阿杜，关注阿杜不迷路。

我们一起来看一下泰韩的最新款的强电模块 tx 三二幺八，传统的三幺二模块呢，主要用于配置弱电，可以输出弱电电压电流。而三二幺幺八的模块呢，我们可以通过 com no 和 nc 端角控制二百二十伏的强电， 他也是可以直接接入到我们的总线回路当中啊。我们编码的时候同样是用这组手持电子编码器， 采用 t 三模式啊，然后把他的总线极限端直接插入到他的 z 一 z 二端子当中，点击二写地址啊，同样是一到二百号的地址段，点击五号，然后点击铁路 好五号地址写入成功啊，可以跟我们的传统性的模块并入同一组消防汇布当中，主要控制我们的二百二十伏。 二百二十伏接入 com 加 n o 端子，平时这两个端子处于常开模块输出灯变常亮动作，之后常开点变成闭合，用于控制二百二十伏控制风机水泵的动作。 设备动作之后我们再通过 r e t e r t r 的反馈端返回到火灾报警控制器。平时不用的时候呢，我们这边啊，接上一个十 k 的终端编组， 我们可以利用 com n o n c 常开常闭点去控制我们的强电的输入。
