五星红旗ug曲面怎么画

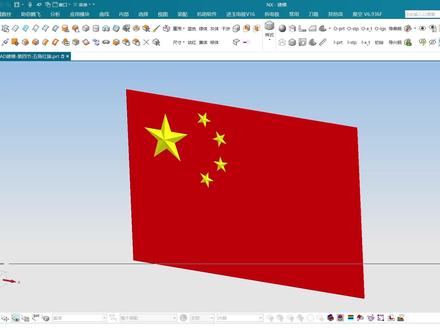

大家好，这是一面五星红旗，我们看一下用 ug 他是怎么画的，全部显示五视图现框模式，我们现在画的这个是三号的。 好，首先画一个矩形，用其中的四分之一来做网格，网格是为了另外那种星星用的，先画大星星，然后再画四个小星星，画好星星了以后呢，我们就做一个拉伸，那么就得到一个实体的五星红旗了。 好，回来这个我们重新画一遍。好，图层设置二十一层，设为工作关闭啊，矩形在这里，在这里任意连一下，那么长度一九二零， 一二八零。确定好，一个矩形画好了，那么四分之一就可以把这个 设为两段，这个也是设为两段，两段以后这个要分这边呢，这边分十格，这边分十五格。移动对象，我们框选一下，这里点到点， 那么从这边过去是十五格，好，下来，下来是十格， 好，十格好。确定好，图层设置，打开，现在我们来画这个大的五角星，二十二层 好关闭，那么这个我们定位啊，这里是第五，第五根，一二三四五，这边过来也是第五根，为了好定位，我们可以把这个稍微的变下颜色， 这个是第五根，一二三四五，这个也是好黄了，画圆 好圆心，我们抓这里，这里要三格，一二三好，可以 f 八摆直。那么现在这个五角星，这个五角星啊，它是正的，也就是说它是立起来的，那么这个 我们就要他五个点就好了，这里为其中的一个点啊，然后两个、 三个、四个，五个这样子，那么这个是正的，也就是说我们把这个旋转一下就好了。好，移动对象，我们选中这个好角度，这里用 z 旋转点，在这里三六零除以五， 这个我们要四个，好确定，现在我们可以把这个我们做出来的这五个角 好复制，以及这个圆复制到这个二十二层去。好，图层设置，把二十一层关闭一首，不要在这里碍手碍脚了。好，画这个线，线串模式可以，这个我们把 把它连起来，就得到我们的一个五角星了， 到这里取消，那么这个就可以删掉了，这个线，这个线也删掉了，也可以了啊，这个圆也可以，不要，这里打乱成两个好点，中间 好确定，这里修剪这个角，哎，撤销一下， 好，变一下颜色，我们这个变成这个黄的。 ok， 把图层再打开。好，二十一层， 那么第一个五角星我们就画好了，现在来二十三层，那么我们画第二个，第二个，他的定位是在哪里啊？这个是二 二这边呢，是十一二三四五六七八九十二二跟十之间啊，我们来 变下色，这个比较好找一点，到时候一二三四五六七八九十，那就是在这里。好，我们把它变下色，变成蓝的吧。好，那么这个我们已经定好位了，定位了以后呢，他这个角啊， 我们看一下这个星星他是怎么用的，就说这个角，他四个角，那么他这样子 连起来啊，这样子连起来的，这个他是这个意思的啊，这样子，也就是说他每个星星都有一个角，跟这个大的星星是对齐的，是同一条直线的， 所以我们回来啊，到这里，那么先画一个圆，他的圆呢？ 圆是这么大，就是两格的样子，这里，哎，不对啊，在这，在这里两格，那么这里就有一个角了，这，这，这就等于是一个角。 好，我们来连一下，那么这个，哎，画线，这里到这里。好，这是一个角，这是一个角。好，其他 图层我们就可以先关闭了，因为我只要找到这个角就好了，这是其中的一个角，把这个旋转一下， 好点，三六零除五，那么四个，可以，这个就是星星的那个 啊，端点了那个尖角画线，这个用相交一二，然后到对角这里，这边 排到这里，嗯，显不中。好，取消这个，删掉它，多余的线我们就可以删掉它了，这个也可以删掉 这个，把它变成两个啊，是这个 脚拐角 在这里变下颜色，变成这个黄的。好，图层，打开二十多层了，那这个星星我们就画好了， 刷新一下，那么第二个，第二个星星，第二个星星他用的是这个一二一二三四，第四个，然后回来这边第三个，好，我们先定位，先把这个圆心给定出来，变一下 加色，那么这个是第三，哎，哦，是第三个，然后这边要过来， 下来这个，那么下来这边是四，一二三四，也就是说我们是这一根啊，这个就不用变那么多色了，我们直接变这里就好了。 ok， 我们来 验证一下他是不是第四个。好。一二三四，好，可以，一二三，从后面数回来三根， 一二三，一二三四，好，这行，那么同样的，我们还是这里画个圆，画个圆，然后这个一个格子是他的半径， 现在再来画一个这里到这里的一个，嘿， 那么图层设置其他的图层我们就可以关闭了，实际上我们只要这个角而已。好，旋转一下， 这个好，三六零除以五度。好，确定，然后把这角连起来，这个用交点这个，然后，嗯，这里。 好，把这些都删掉，把这些线这里打乱成两节， 然后修剪拐角， 把这个黄色面改成黄色。 ok， 全部图层显示。 好，第二个星星我们做完了，然后来看第三个，第三个他的定位在哪里？第三个跟他是同一行的，然后呢？我们要下来一格，两格，三格，下来三格而已。 好，变一下颜色，下来三格，一二一二三，那么这个是第三格，那么这个变一下颜色吧，好，用，这个哎， 我们用这个黄的吧。好，这个行，先确认一下是不是这个哦。 三格，一一二三。好，从后面右右下角数都是三格，一二三，一二三。好，可以， 同样的，那么这个，哎，我们图层有没有改过来？把图层先改一下，那么二十四层。好，先画一个圆， 这里到这里。好，连线，把它连起来。好，其他的图层先关闭， 用这个旋转一下移动对象点三六零 五五。 ok， 这个把它的角都连起来，一二， 好，这个删除一下。 好，这里 拐角我们剪一下， 取消，变下颜色。 好，图层设置全部打开。好，那么第三个星星我们画完了，然后第四个， 第四个我们找一下它的位置，那么第四个是在啊，第九格这里。好，第九格，然后跟第一个是平行的。 啊，那就是在这里啊，画个圆，哎，图层要先变一下，那么二十五画个圆圆啊，在这里。 ok， 这里画个， 抓个连线。好，其他的图层就可以先关闭了， 把这个旋转一下，移动对象。好，走点三六零除以五，确定，把 这个它的尖角都连起来， 把辅助线删掉，把这个打断，打断成两泵，修剪拐角， 变相颜色， 好，全部显示， 全部显示图层打开 啊，那么五个 星星我们已经画完了，那么这个方格啊，我们就可以删掉了，好，删除，这里用颜色来过滤它，我们来框选一下。 确定，那么这个也可以不要了，这蓝的，蓝的全选， 还有一个是这个品红的， ok， 黄色就不能这样子哦，因为我们本来就有这个黄色在这里， 这个只能框选了，那么这个也是好，这个把它连起来，这个延长一点五百吧， 好，修剪 一下，好，全是图，好，刷新一下，那么这个我们就画好了，那么来把它上下色， 上色之前我们这个你可以做个片体，是吧？那么现在我直接做实体吧，拉伸一下， 拉伸在这里啊，这个叫相连啊，往那边拉伸个十毫米。确定，那么这个这些都连起来， 往上我们的给多一点，然后这个拔膜啊，拔膜我们就给个五十四度，哎，可以五十四度 一下子拔好，拔好了啊，把它拼起来啊，求交。然后呢，这个隐藏一下， 现在就是把线隐藏掉，我们就留下这个实体，好，变一下颜色，这个变红了，再变颜色，这个面打开， 这个用黄的。好，一个五星红旗我们就画好了，那么这里不要带边角色，那这样子就像了，是吧？ 好，可以，现在有一个知识点要跟大家讲一下，就说这个都是斜的，那么实际上这个星星啊，他也 不是平的，他也是左边低右边高的，因为他要满足这个要求。意思又说这样子每个角他跟这个 中心是连起来的，所以满足这个要求了以后呢？这个地方啊，这个地方就不是平了，二零一六年奥运会的时候啊，他们还用错这个国旗了。好，这个国旗我们就画完了，谢谢大家。

哈喽，大家好，我是未来数控的大牛，今天跟大家分享一下五角星的做法。我们首先画一条辅助线，长度先定为五十，然后把这条辅助线旋转复制四份。 现在我们只需要把这根线连接起来，就出现了一个五角星的形状， 这样的五角星是一个平面的，我们要把它变成一个立体有立体感的，我们这个时候还需要一条辅助线， 这条线的高度就决定了我们的五角星的立体程度，然后把这里的线都连接起来 旋转一下， 并且我们需要把这个中间这一块连接起来，他的旋转五分。 现在我们五角形的一面的立体形状已经出来了，然后我们把多余的线修剪一下， 我们只需要把这些面做起来就行了，我们直接用 n 边取面，里面选择这两条线， 其他的用同样的方式把这些面全部做出来。五角形的拌面已经出来了，我们把这些面缝合一下， 另外一边就直接镜像 过去就可以了，我们把这些线条隐藏一下，把两边的面都缝合看一下。 现在我们一个立体的五角星已经完成了，你学会了吗？记得点赞关注哦！

大家好，我是指程数控的冯老师啊，今天给大家分享一个这个，呃，五星红旗啊，它的画法，然后大家看一下它这个，其实它这个画法很简单啊，咱主要分享一下草图的技巧啊，拉伸，这个大家一看就会啊， 好，这个草图啊，咱们先画这两根八十八的长，八十八长的线条，这边一根八十八长的线条，然后这两边啊， 咱们用这个样条线啊，样条给他勾勒出来用这个样条啊，你看像这个样条给他勾勒出来，知道吧？勾勒出来以后啊，勾勒出来以后，你比如说啊，还可以拖动，看见没有啊？勾勒出来以后，咱们直接震裂一下，往下面震裂就行了啊？ ok， 就是上面这列一个，下面啊，给他镜像一个。弄完以后啊，咱们主要说这个五角星啊，中间的五角星怎么画啊？这个五角星啊，咱们可以这么画啊，咱们直接画一个多边形啊，五边形。 直接画个五边形啊，直接画个五边形，是啊， ok， 那有这个五边形以后啊，咱们直接通过直线就可以了，通过直线就画出来了，你看从这个点连到他这个点，连到他这个点连到他，你看每个点跟他一连啊，是吧？这一个，呃，五角星就出来了嘛，是吧？把中间不要的线剪掉， ok， 这个五角星都已经画成了啊，主要是分析这五角星的画法，你看这是一个五角星啊， ok， 快速画完这个五角星啊，这里这里再画一个，然后给它震裂一下啊，完成啊，五角星画完画完以后，我们直接拉伸啊，直接拉伸，按拉伸是吧？拉伸就选这个区域边界线啊，你看选这个区域边界线， 直接选择整张面啊，给它拉伸一下厚度的话，我都不想要了啊，我再弄个零啊，零的话就是个片体嘛，主要是有这个图案啊，有这个图案，有这个颜色啊，然后继续拉伸，把它的稳定性全部拉伸出来啊，稳定性 拉出来以后啊，咱们可以通过这个改变颜色啊，这个自拍自拍特制颜色啊，你看他可以指定特制颜色是吧？指定颜色，这是五角星不是黄的吗？对吧？金黄的啊，咱们给他换个换个换换换个黄色吧，换个这个黄色 用看是吧，他这黄色就呃，没那么亮啊啊，给他改回来吧，五角星还是这个金黄最好看啊，这个金 黄色的啊，好，咱们本期的视频就分享到这里啊，赶紧点赞和双击关注吧，我们我们下期啊，分享更多的精彩视频啊。
