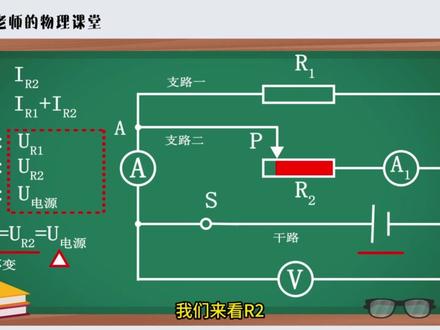

滑动变武器，中考一共就考察四种图像，一二种简单常规，三四种有难度易错，我们一起看一下。滑片 p 向右滑，问电流怎么变，我们来看一看。对第一个图而言， 电流从这里出发，经过电流表，走这个位置之后，他经过的是这一段电阻，然后上去， 那现在滑片劈向右边滑动，那么这个接入的电阻呢？就增大了，那么接入的电阻增大了，所以电流减小。第一类搞定。第二种恰恰相反， 电流从这里出发，经过电流表，然后到了划片批，这个时候是进入经过的是这半部分的电阻，我们来画一下好，电流经过这 部分电阻回到负极，那现在滑片劈向右边滑，那么接入电阻呢？会逐渐变短，那么电阻呢？会减小，电阻减小，所以电流呢增大。 一二，这两种情况比较简单。再来看容易错的三和四。第三类图像稍微有区别，仔细看一看，电流经过电流表下来，然后经过了这一部分电阻， 然后怎么办呢？这电流是往上面走还是往下面走呢？这地方考察到了短路的指示，电流走到这个部分之后，他可以直接经过导线来到这个点，而下面这部分呢，还要走过电阻，所以这一部分情况呢？这一部分情况属于一个短路的情况， 属于短路的情况，那么电流还是走了这一半之后就上去了，这样的话，滑片劈向右移， 这个地方电阻就会逐渐的增大，那么他的电阻是增大的，那么电流呢？减小了，所以这一片的短路情况，同学们一定要去仔细分析好。最后一类，第四类更特殊一点，加入了一个电压表，好，电流依然是走到这个地方，然后经过了 这一部分的电阻，然后电流怎么走呢？哎，老师，你看你刚才讲的不是往上面走吗？不同了，这地方加了一个电压表，我们说电压表在电路中相当于断路，相当于断开的状态，对不对？那么相当于断开，那就相当于没有。 这时候大家观察一下电流能不能往上走呢？不行，他只能往前面走，所以这个时候电流是穿过了整个电阻，然后回到了腹肌。那么此时你移动滑动劈的时候，滑片劈的时候，这个电阻啊，他是 没有变化的，所以我们的电流表呢？不变。总结下，一二类是一定要掌握的，三四类分析起来比较的麻烦，一定要仔细一点点。

一分钟教会你滑动电阻器在各种电路中的画法！初学电学的小伙伴们就疑惑了，滑动电阻器前四种在电路中还是蛮常见的，那后三种电路头上长了电流表，长了电压表，长了灯泡又是什么意思呢？其实呢，分析滑动电阻器在电路中的各种画法是非常简单的， 我们只需要用电流流向分析的思维去分析它就好了。首先我们看第一种电流流向到这里，通过了一段电阻丝之后呢，你看我们向上走是一段导向，向右走是一段电阻，那我们电流就要向上走。 我们第二种呢，其实跟第一种是一样的啊，电流从这里流向经过一段电阻丝，你看右边是电阻，上面是导线，我们就要从导线 流走了，下面呢，电流经过了导线，流进了右边的电阻丝啊，这种呢，跟上一种也是一样的，经过了一段导线，流进了下面右边的一段电阻丝。那下面这三种呢，其实跟我们电流分析的是一样的，首先电流表我们可以当导线去处理，电压表呢，我们可以当成断路去处理，电流从这里过来，经过一段电子电阻丝， 上面电流表我们相当于一根导线，下面右边是一段电阻，我们直接让电流从导线流进。这种呢，电流从这里过来，经过了一段电阻丝，发现从上面走是断路情况，所以我们这个就是从右半段的电阻丝流走了。那我们这一种呢，就是把电阻的全部组织全部接近电路里面啊，这个时候我们调节滑片屁，它是没有起到任何 调节组织的作用的，我们看最后一种，最后一种呢，电流啊，流进了组织的电阻的一部分，流到这之后发现右边也有电阻，上边灯泡也有电阻，那我们这个电流就同时 流出，在这汇合走吧。那我们最后最后一种呢？它是比较特殊的，我们画等效电路图的话啊，就相当于把电阻分成了两段，在下面那段电阻上我们还并一个灯泡，相当于 r， 把这个滑动变阻性最大阻时分成了 r 一 和 r 二，我们 r 二上面还会并一个灯泡，你学会了吗？

如图是一个滑动变阻器，如果将 ab 接入电路，向右滑动滑片时，滑动变阻器接入电路的组织如何变化？ 分析一下，电流从 a 流入走到滑片，这往下左也不通，右也不通，只能从 b 出去， ab 可以认为是导线，所以无论怎么滑动滑片，滑动变阻器接入电路的组织都是零。如果把 bc 接入电路，向右滑动滑片时，滑动变组器接入电路的组织又会如何变化？ 电流从 b 流入，经过滑片往下，只能向左从塞出去，所以滑片向右移动时，接入电路的部分变长，组织变大。再改一下题目，将 bd 接入电路，向右滑动滑片时，滑动变阻器接入电路的组织会如何变化？电流 由从 b 流入，经过滑片往下，只能向右从地流出去，所以滑片向右移动时，接入电路的部分变短，组织变小。最后，如果是将 cd 接入电路，向右滑动滑片时，滑动变阻器接入电路的组织会如何变化？ 简单，电流从 c 流入到达滑片，网上左右都不通，只能向右从 d 出去，只能走 cd。 因此，无论滑片怎么滑动，滑动变阻器接入电路的组织都不变，都是自身的最大组织。总结一下，从图中可以看出滑动变组器接入电路的组织，关键看下面哪个接线处接入电路， 左边接入电路，则滑动电阻器左半段接入电路，右边接入电路，则滑动电阻器右半段接入电路全接，则滑动电阻器最大组织全部接入电路全部接，则电阻为零。你学会了吗？呵呵！

为什么你调节滑动变阻器的时候，滑动变阻器没有动？那是因为你碰到了真假美猴王，咱今天看一看什么是假滑变？我 之前讲滑动变阻器的曲值范围的时候说过滑动变阻器的本质，它的本质其实就是短路了。当我们的电流走走走走走走走到滑片 p 这个位置时，它会有选择往上或往前，那是你，你肯定往上走啊，因为导线没电阻， 所以就会把前面这一部分的电阻给短路掉了。所以有同学在评论区里面说，老师，为什么你的滑动电机跟我们不一样呢？是不长这样式的呀，其实左边和右边是完全一样的，有没有？这一部分？有没有区别？没有区别，因为右边这一部分的电阻都不走， 都是一样的啊。那么我现在说一下今天的主题，假滑变，假滑变，假滑变，那它是不是滑动变阻器呢？哎，它不是一个标标准准的滑动变阻器，因为滑动变阻器的变阻改变的是阻值，而我们的滑，而我们的假滑变不能改变接入电路的阻值。 对于假滑变来说，滑片 p 不 能改变 r， 为什么？来，我们来看一下，当我们电流走走走走走到这里了，还是这个位置，你告诉我你会往哪走？ 你是不是就会往前走了？因为上面是电压表，电压表电阻无穷大，我们就可以认为他是一个断路的，所以电流没招啊，他就只能往前走了。 那你告诉我，既然他是往前走了，那么滑动变阻器的滑梯不管怎么拨动，往左拨也好，往右拨也好，影不影响我们接入电路的电阻长度不影响，换句话说，电阻是不变的，那么接入电路的电流是不是也就不变了？ 但问题是什么会变呢？看好了，这个电压表测谁测的？就是我们滑动，哎呀妈呀，怎么都没了呢？测的就是我们滑动变阻器右半部分的电压值。 哎呀呀呀呀呀呀呀哎呀哎呀哎呀哎呀，这拆东墙补西墙啊，这这这这这这好， 那么我们现在来看一下，他测的就是我们右半部分的电阻电压值，所以说滑片 p 的 移动改变不了电路的电阻和电流，但是可以改变电压表示数，所以大家一定看好了，当我们上边这根导线变成了一个电表的时候，你就一定要注意了，他不会像我们平时想的那样 简单了。那我们再来看两个其他的情况看看老师编的啊，看这个，先看第一个图，哎嘿，老师，你这第一个图上面是个电流表，这是不是真滑变哎，他就是一个真正的滑动变阻器， 真滑变，但是你会发现，在这个真滑变当中，他的电流会随着电阻的影响而改变。来，假设一下， 电流走走走走走，走到这个滑片 p 的 位置，他会怎么走？往前是电阻，往上是导线，所以肯定往上走啊，所以电流表的读数会随着我们滑片 p 的 移动而变化，它是一个真滑动变阻器。 接着来，我们现在又有了一个新的表，不能说表吧，是一个灯泡，当然你愿意的话，你把灯泡改成电阻也是一样的。那这个时候的电流怎么走呢？还是要把握住我们的电流流向 你。走走走走走走，走到这里了，来，你告诉我你会怎么走？到了滑片皮这里？你好像可以，好像你可以这么走，也好像你可以这么走。这个时候，这个时候看好了，那么就说明，哎，我的红色呢？ 说明以这里是一个分界线，右半部分灯泡和滑动变阻器的右半部分怎么着？并列了？如果你非要去研究它的等效电路图的话， 哎，我把这个滑动变阻器整个一条切成了两半，左边是 r 一， 右边是 r 二， r 一 和 r 的 阻值会随着滑片 p 的 滑动而改变。当然了，它们两个的核肯定不变，是滑动变阻器的最大阻值。 如果你能听懂到这的话，恭喜你，你不管什么基础，你已经能听懂培优内容的部分了。哈哈哈哈，给自己鼓个掌吧，呱唧呱唧。
