华远等离子切割机控制信号怎么接

嗯，今天那个给大家拍一个华源等地的切割机配件包里面的一个四星插头的一个接线详图，很多朋友收到这个都不知道怎么接，每次都打电话我帮他讲一下啊，这个插头是四星插头，嗯，有一二三四个角。嗯，拆开是什么？把这个螺丝松开，嗯，松开这个螺丝，注意点是小螺丝，千万不要弄掉了，松开，把它拧掉，拧开 可以是这里面就看到一二三四号角四根角，一二号线就是这个是他的分接机器的正面和背面一二号角。如果在机器的正面的时候，一二号角是启动信号，三四号角是短接，短接状态，而在接机器背面就数控切割器状态下是三四号线是，呃，启动信号，一二号线是辅压反馈， 这个是切割机的正面，有电流表。嗯，定位器的正面。刚才说的那个四星插头的位置，这个这是四星插头，这前面有一二三四，这叫正面。正面的一二号接开关， 三十号短接， 这是背面。背面也有一个实心插头，叫，这个叫控制信号线输出，这是实心插头。实心插头，这个刚才已经讲了，这个接头的三四号线是启动信号，一二号线是引浮成功啊，引浮成功信号一定注意啊，这是背面，不要接错了。

今天给大家讲解下华源等离子切割机，型号为 u g k 两百 i g b t 后置面板各个功能介绍，这里接三百八十伏电压，这是总开关，往上掰是打开，往下是关闭。 这里接起弧线，用电烙铁焊接。四星航空插头上的三四角不分正负极，这里接弧压线，注意有正负极区分。这是接气管的， 如果要调节气压，把它往上拔。减号标识方向旋转可以减压，加号方向旋转可以增加压力。 这是过滤器，记得定期清洗或更换。 这是进水管连接水箱的回水管这是回水管，连接水箱上进水管。以上内容你有任何不懂的可在评论区留言，记得关注、点赞、收藏哦！我是苏州照展数控。

大家可以看一下啊，最近咱们这个华远幺二零等离子呢已经升级为黑机，黑机呢看一下它的接线， 接线呢前边下边呢是咱们这个气垫输出，是咱们的气垫输出，这是咱们的引弧线气垫输出接触输出口呢属于一个十四的外螺纹接口，这是咱们的地线。 咱们到后边看一下，后边呢左边是咱们的开关，这个位置是咱们三百八十三百八的电的接口， 后边呢还有两个接口可以看一下，上面呢是控制信号，就是控制咱们等离子起伏灭弧的。下边呢还有一个弧压信号，这个弧压信号呢是两线线分正负的，大家注意下面是咱们接气的气管接头。

我们说一下切割机使用教程，首先 f 一图形管理，找到一个图形为例，然后选择 f 八确认，上面引入引出不用管参数呢，按照你的尺寸改，注意一个片尺寸，孔尺寸，然后确定， 确定好了以后 f 三部件选项，然后选择一个起点， f 一起点选择，咱们呢习惯是左下，因为离得近哎。 f 二，然后左下， 然后呢 f 八确认，再按一下，当这个地方显示坐标清零的话，说明这是已经调整好了，下一步根据左右键来调整歌腔的位置，把调歌腔也调整到板的左下角，哎，调整这样呢会产生一个坐标值，你看到吗？ xy 坐标在变调， 调到想要的位置以后，按 f 八坐标清零，这个时候就可以开始切割了。火焰的模，火焰的话呢，就直接按点火键点火哎，然后按开始确认，如果等离子的话呢，直接按那个开始，然后回车确认就 ok 了。

需要接三项电，然后这一个是接枪线的，然后这这根是接枪线的，然后那边是接，这边是接地线，下边有一根控制线，这一根细线，然后后边后边的话是有这个 呃接口，这两个接口看着一样，但里边的这个插头是不一样的，你这样到时候对一下就行。他他这两个口一个是控制，控制那个那个调高的，一个是呃一个控制线也是属于， 然后这接三项电的，这个这个没有顺序要求。嗯，在最后需要接那个空压机的气管，然后这个，嗯这边是开关，然后嗯都接好了以后打开开关就可以了。 然后前面这里是调调那个电流的，然后来回转的话就可以调整这个电流的大小。 然后下边这里的话是呃控制，他这个有一个气体有一个起伏的，这一块的话啊都是朝上的，你这样看一下，这是一个基本的一个，就是正常切割的一个，呃机器的一个，呃就是配置。

昨天有位大哥跟我说，收到了咱们家等离子切割机，不知道该怎么样去连接我们的割枪，那我来教一下，我们收到割枪呢后边有三根线，那么这一根呢就可以接在这个气垫输出这里，把它给旋紧就行。 这根线呢接引弧线，把它给旋下来，安装上 这根接控制线安在这里， 这样就可以，那我们这根地线直接接在这个切割地线这里就可以了， 完美接完了。那如果说我们要电焊的时候，我们把它打到上方地线，把它给接在附 级正极接悍马线就可以去工作了。顺便教一下咱们大家怎么去接线，咱们现在接的呢是三百八十伏的电，那就这样连接就可以了，地线在这里， 这是用内置气泵的一个气管连接方式，收到货之后大家就可以按照我的一个连接方式去连接就可以了。

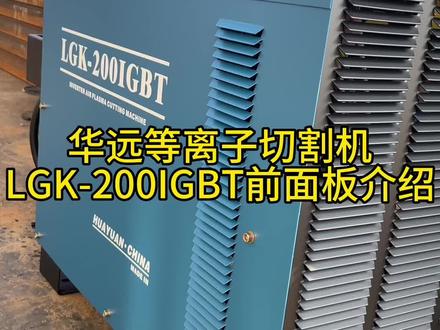

给大家讲解一下华源等离子切割机前置面板各个功能，现在大家看到的这个是显示电流的 旋转，这个按钮可以调节电流大小，这里是电源气压、水流量、启动过热供电异常指示灯，里面温度很高时指示灯会亮，机器不起糊时，可以先查看这几个指示灯有没有亮。 上面是非自锁，下面是自锁，即用时打在非自锁按钮上，把它当手动。等离子切割时打在自锁按钮上。 这边是水冷按钮，下面是气冷按钮，上面是切割，下面是湿气按钮，看他有没有气压。 这里是接地线、 接引弧线、枪线、回水管、进水管。以上内容您有不懂的欢迎在评论区留言或点赞收藏，记得关注我，我是苏州照展数控。

今天给大家拍一个 l j k 杠两百 hd 华远的 aj k 两百 hd 的内部内部剪辑图及外部的一个情况。这是调节气压气压，调节 四气开关操作，有自锁和非自锁。嗯，有水冷和气冷，调节的话可以对水冷格局就调节带水冷， 气能就在气能状态，这是一个显示，点击这个 a 代表是电流灶，跑是代表气流量， l 每分钟代表是那个水流量。气压灯要常亮，水流的灯要亮，这后面三个灯不是常亮， 启动的时候就是点启动的时候，这个灯亮，这是调节电流的定位器，这是接割锯的，割枪的前面是一个引伏线，一二控制性是一二接控制，三四要短接气垫输出冷却。 嗯，还有一个水电输出，还有一个回水， 下面是他的侧面， 先看顶部主板，以副板高平板在这里面，侧面 电容模块模块， 这是水过滤器，就是空气过滤器， 直接进水，直接回水。然后这是有一个液体冷却机的几个通讯接口， 扶压输出，接数控切割机配置。接后面，这上面有四个角，一二和三四，这个前面是刚好反的，这后面是一二是已负成功信号，三四 是起伏信号。阜阳输出一阵二负，这是三相机的开关，这是机机器的另一侧二极管电阻 加主变压器，这是电阻电抗器。 呃，这是一个水流量开关，水流量开关。
