这个视频呢，我们讲一下新建工程啊，带黑 out shop 这个汇川 ps 软件， 打开之后点文件，点文件或者是点文件下面这个新新界工程，然后点新界工程，工程名写汇川，然后编成于 st 形图， 工程概数就是五 u p r c， 然后把机构类型型号一选啊，选 c， 十六 点确定点，确定好，这个工程我们就建好了，随便写一个那个程序啊， ld x 幺零 确定，然后 o u t y 幺零。 好，这一个简单的工程我们就已经写好了，再全部编一下，保存完了之后就是下载旁边那个按钮，是那个上传按钮啊，红色那个是上传按钮， 在那个下载签啊，我们还有那个模拟一下，离线模拟一下，看那个是不是这个 ok 的啊？ 好，模拟完之后嘛，我们就直接就关掉就可以了，然后直接下载进去就 ok 了啊。好，今天视频就到这里了。

大家好，今天给大家带来一款汇川的 md 两百系列的一个通用型的一个变频器，嗯，这一款变频器呢，它是一个单箱输入的一个 变频器。首先我们拿到这个变频器，我们看一下他的侧面这个铭牌啊，这个铭牌的第一行就是我们这个变频器的一个型号， md 两百 s 零点四 b 杠 cn 杠 sc， 这个 md 两百 就是代表就是这个 md 两百这个系列，然后 s 是这个变频器的一个电压等级，就是二百二十伏，如果是 t 的话就是三百八十伏，然后这个零点四它是代表一个功率零点 四千瓦，这个 b 是代表一个呃，刹带刹车功能，如果没有这个 b 就不带刹车模块。然后后面这个后缀是这个变频器带的一个通讯接口， input 就是输入单箱二百二十伏，六点五安五十盒六十盒子的一个交流，单箱的一个电源输出， output 是三箱， 嗯，交流零到二百四十伏，二点六安零到五百赫兹可调啊，这个变频器的作用主要它是可以改变我们这个频率和电压的， 然后后面零点四千瓦就是代表这个 b b 七的最大功率是零点四千瓦。然后我们来看一下 这个变频器这个正面，这个变频器正面主主要有三大块吧，第一块是这个变频器的一个操作面板， 然后第二块是变频器的这个控制单子，第三块是变频器的一个主电路接线段子。 我们首先来看一下这个操作面板，这一块操作面板这一块总共上方有四个状态显示的指示灯，然后中间这一块是一个显小的 led 显示屏，它显示 当前的参数啊，或者是运行的一个频率的一个显示。然后下面这一块是电瓶器的几个操作按键， 我们一一来解说一下啊。第一个指示灯 run， 就是当我变频器处在运行状态的时候，他这个指示灯会点亮， 如果变频器处于停止状态下，这个灯它自己会熄灭。然后第二个指示灯 remote， 这是显示变频器当时所处的一个控制状态，就是我是处于本地控制还是远程控制。当我这个变频器处于这个面板控制的时候，他这个指示灯是不亮的。 当这个变频器处于一个远程控制，我比如说我是通过这个控制单词进行对他进行控制的话，这个指示灯会 点亮，当这个只是在闪烁的时候，他表示我这个变频器现在处于一个通讯控制，就是不受我外呃，这个面板控制和这个控制单子进行控制啊。 第三个是变频器处于一个正转或反转的一个状态显示，当变频器处于正转的时候，他这个指示灯是不亮的， 当变频器出于反转的时候，这个指示灯会点亮。第四个指示灯，当变频器发生故障报警的时候，这一个指示灯会闪烁。 好，接下来我们讲下面这八个按键。第一个是编程键，他是我进入变频器一级菜单的一个按键，同时也是退出 这个呃，紫菜单的一个按键，嗯，这一个是确认键 int， 呃，就是当我就要进入哪一个菜单，或者是对参数输入的参数进行一个确认的时候，我按这个 int 键 进行确认，这个上键和下键就是我修改一些参数值，需要改大改小的时候，通过这两个按键进行修改， 包括我的频率啊，运行设定的频率啊，什么东西都可以通过这两个键进行增大或者增小，然后这一个键 m f 点 k， 这是一个多功能键 啊，他默认状态下是没有使，没有使用，然后这一个是他的一个移位键， 移位键就是当我要进行一个参数设定个十百千位的时候，进行一个移位，通过他来进行一个确认。 还有另外一个功能，就是当这一个变频器在运行状态中，我需要查看他的频率，他的电流，他的某些电压的时候，可以通过按这个键进行一个查看，后面会有演示。 然后这个是 r， 就是变频器的启动 stop 和 reset 点，这是它有两个功能，一个是 停止变频器运行的一个按键，同时当我这个变频器发生故障时，这个灯闪烁，然后我找出来了他的故障的 原因，并且修复了之后，我可以通过按这个 stop 跟 reset 这个键进行一个确认故障的一个检。接下来我给大家讲一下这个 电瓶器的这个控制端子，首先这个 d r a d r a 二 d r a 三 d r a 四和 com 这五个段子是变频器的数字量输入的几个段子， com 是公共端，然后这是一号数字量输入端，二号数字量输入端，三号数字量输入端，四号数字量输入端。呃，就是这四个段子 对变频器进行一些数字量输入的一个功能，他这几个端子 都是可定义的啊，通过参数进行一个设定，对这个段口进行一个定义，然后后面这个 a i、 ao 十十伏尖地 这四个端子是一个模拟量输入输出的一个端子，他的公共端是接地，是一个接地，然后这个十伏是一个呃提供的一个十伏的电压，当我们变频器 需要一个外接一个电电位计的时候，就是通过这个十伏电压和这个 gnd 这两个段子啊对 电位计进行一个电源的供给，然后呃通过电位计输出一个电压给 ai 去调试 调整我这个变频器模拟量输入的这个所需的一个电压，然后 a o 这一个是模拟量输出的一个段子，这个段子是当我变频器需要 通过仪表来显示啊我的电流或者是我的频率的时候，通过这个魔力量送到我的仪表当中进行一个标定，然后显示出啊正确的电流或者是频率。 后面这这一个 t a 和 t c 是一个呃数字量输出的一个接口，就是导航变频器 在运行中啊需要状态的一个输出的一个数字量输出，也可以作为一个呃变频器一个故障或者是报警的一个数字量输出。 那接下来我们讲到这个就是变频器的这个主电路。首先我们看到这这是一个单箱的变频器，所以它这上面只有一个 l e 和 l r 分别接到我们这个二百二十伏电源上面的象限和 零线上面去。如果是我这个变频器是啊三箱的一个变频器，那我就是可能这边有 rst， 就是把这三个段子接到我们一个啊三厢的三百八十伏的一个交流电源上面去， 然后这里有个 b、 r 和正极这一个段子，这个段子是接我们一个外接一个刹车电阻的一个接口 啊。然后下面这里一个是接地端，就是我们编辑器输入需要一个接地， 就是让我们的变频器不能出于一个外壳带电啊，或者是一个安全保护的一个作用。有 u、 v、 w， 这是这三个端口，是接到我们那个设备上面的马达电机上面去的三厢的 输出，这个接地和前面这个接地的作用是相同的。好了，这个变频器的基本的介绍就到这里啊，好，谢谢大家。

这是我们用的是汇川六三零的四伏电机啊，他现在报七三五，这是一个多线切易出的一个代码，我们现在是上面出品上有个故障复位，他现在是复不了位啊。 出现这种情况呢，我们一般都是断电上电就可以了，但现在我们这个因为挂了一个电池，所以呢就是复位不了。现在你看他是手动都能搬的转的啊。 问了厂家，他说把这个多线签一出的给屏蔽掉，我们现在去把他给屏蔽掉， 但是是零 i 三六，零 i 三六把它调成一，就把这个报 就屏蔽掉了啊， 断电重启， 现在上插电之后他报警还是没有解除掉。现在呢我们要把那个电机再复位一下，调到零 d 二零， 调零 d 二零的时候这个死能必须得断掉，零 d 二零调成二， 现在是断电，然后再上电下电卡到死 是已经复位了，现在是已经复位完成了，然后我们先手动试一下啊， 现在是 ok 的啊，动了然后再自动看一下效果。好，那我们现在这个故障就已经把它解除完毕了，那我们下个视频见啊。

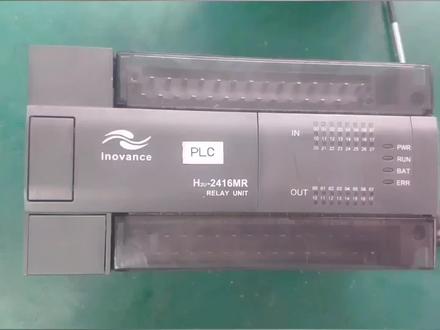

充电指示灯不亮，没有任何反应， 这是一台汇川的 plc， 汇川的变频器建的挺多的， plc 就少见一点，汇川变频器比较常见的故障就是不显示，那这个不显示的 plc 是怎么回事呢？我们来看一下。 电源芯片炸飞了，那一块不知道飞哪里去了， 哎，找到了 top 二四六，很常见的一个电源管理芯片，比较容易想不开，观察了整个电源板，发现只有电源管理芯片炸了，其他的都没有明显损坏的痕迹， 虽然目测没有其他损坏了，但是还要测量一遍，看有没有其他东西损坏的，保险 好的热门电阻，好的 整流桥正常。我这还有 两个 top 电源芯片，二十六的没有了，还有一个二十七是可以通用的，二十七只是功率比二十六大一点，二十七可以完美代换。二十六 电源芯片已经更换通上电源，就看他炸不炸了，运气好就没事，运气不好的话就嘣， 哎，没炸完美点亮哦，不过电池的报警指示灯亮了，这个说明电池电量低， 是一个纽扣，电池完全没有电了。不过不用担心这款 plc， 这个电池呢，是做时钟和数据吊电保持用的，他的程序还在，所以这个电池没电， 但是程序依然还在的，不影响使用。 这台 plc 是一台油压机上用的，上机测试是一切正常，那这台 plc 已经是完美修复了哦，就更换了一个电源管理芯片，简直是捡钱活啊！

被业界称为小华为的汇川技术创始人为朱新明，创业前任职华为电器产品线总监，因屡次提出新的发展方向，都被上司否决， 一怒之下拉来十八罗汉。共十九位创始人，于二零零三年四月十日成立了深圳市汇川技术有限公司。成立之初，朱新明持股近百分之二十，其他小伙伴持股均在百分之三到五不等，从此拉开了汇川技术进军工业自动化和新能源领域的序幕。汇 川技术将自己定位为服务于中高端设备制造商的技术公司，目前已成长为一家市值超过一千六百亿元的工业自动化巨头。二零一九年，汇川技术变频器产品在中国市场的份额位居前三名， 四伏系统在中国市场份额处于前五名，变频器、四伏系统产品的市场占有率均位居内资品牌第一名。

大家好，我是天津 synthetic 电子的李正辉，今天我将继续给大家介绍 synthetic 的符合 it's a key 的协议的 i will link 主战以及重战模块儿的主态方法。 本次我们连接的是汇川的 am 四零幺系列中型 p l c， 该 p l c 使用的是 inner plus shop 编程软件，与 p l c 连接的是一个八端口的 l link 主站， 其中在第五个端口的位置，我们连接了一个十六路输入加上十六路输出混合型的端子式的 ling 子站。下面我们来看一下 具体的主态方法。首先我们打开 inner pro shop 编程软件，我们要先安装 syntheti 的一字 cat 模块 e s i 文件，点击菜单工具设备库， 点击安装。然后在打开的目录中，我们找到 centerline 的一字 cat 模块儿的 esi 文件。啊，这里我们已经安装了，就不再安装，直接点击打开即可。 安装完以后呢，在目录中我们就可以找到 scent night 设备描述文件。 好，我们点击关闭。下面我们新建一个工程， 选择标准工程，然后选择对应的型号。这里我们使用 a m 四零幺杠 c p u 幺六零八 t p 斜杠 t n。 右边语言，编程语言可以选择不同的编程语言，比如我们选择题型图 啊，名称我们可以随便设置，路径是程序成存储的路径，点击， ok， 我们双击左侧的网络配置， 然后点击 p l c 图标。这里我们可以看到有一个 either kite 的主站，我们把它勾选。 这个时候我们在配置图中可以看到出现了一个 insket 总线，同时左侧也出现了 insket 主站选项。 下面我们要扫描设备，扫描设备之前呢，我们的电脑与 p l c 要通过网关正确连接，首先我们要保证电脑的 ip 与 p l c 处于同一 个网段。双击左侧的 device， 点击扫描网络， 选择正确的网络路径，然后点击 ok， 此时中间绿色代表网关正确，正常运行中，右边的绿色代表的是控制器已经扫描连击正常。下面我们可以扫描一下设备， 点击 inski 的主站，右键点击扫描设备， 点击左下角扫描设备， 这个时候我们可以看到实际连接的模块的型号， e l c t 杠八 i o l 杠零零零幺这个 e 字 k 的主站，然后在第五个端口 有连接一个 s i o l 杠 t l 杠十六 d i o 就是十六路输入加十六路输出混合型的端子式的 i o ling 子站，这个二表示的是站点别名， 点击复制所有的设备工程， 这个时候我们可以看到扫描结果，也添加到了设备术和主太宗。 我们双击一直看的主站， 我们点击这个 general， 我们可以勾选右侧的 自动启动重战，如果不勾选的话呢，系统有故障恢复后 p l c 是还会继续报错的啊，所以这里我们可以勾选。下面我们 将主站模块配置在站点别名的方式下运行，具体的方法是，双击 e l c t 杠八 i o l 杠零零零幺， 点击 general， 勾选右侧的 optional， 勾选以后，下面的选项 identification 下方的默认选项是第二项，我们保持选择该选项， 此时模块暂定别名是二。如果需要更改的话呢，我们要点击登录， 点击 yes， 然后点击上边的小三角启动， 这个时候我们在这个占领边名后边我们可以看到一个按钮， write to 一方 prom， 这个时候我们就可以更改站点别名，比如说我们要把它更改为三，然后点击 这个按钮，系统提示要重新上电，我们点击确定，这里我们先停止并退出登录，然后重新上电一下， 好，现在已经重新上电，我们此时可以重新扫描一下，验证一下战略别名是否已经改写。 右键扫描设备，点击扫描设备， 这个时候 我们可以看到站点别名已经改为了三。 同时如果我们点击登录， 点击启动， 在站点别名下方有一个实际的 地址，这里我们可以先选一下别的选项，然后再回到 general， 这里我们可以看到出现一个实际的占点别名，地址是三，这个三就是实际的占点别名，说明该模块的占点别名已经改成了三。 设备扫描完成以后呢，为了使用模块的 i o， 我们要定义一些输入输出变量，然后将这些变量呢与模块的 i o 进行连关联。首先我们双击主战模块， 在右侧点击 is cat io mapping， 我们可以看到 s i o l 杠 t l 杠十六 dio 共有两个字节的输出，以及下边两个字节的输入， 所以我们先停止 p l c 并退出登录，双击 p l c 杠 p r g， 打开程序组织单元，然后我们在上面做一些变量的声明，这里我们定义两个收入变量 x e 是数据类行为字节 x 二，数据类型也为字节，然后再定义两个输出变量 y 一 why 数据类型都是字节定义完了以后呢？我们要回到主战模块，双击主战模块。 对于第一个输出字节，我们双击前面的方框， 然后点击这个带有三个小点的这个小方框，点击，然后在这里我们找到 y 一，点击 ok， 第二个字节，继续点击这个小方框，选择 y 二，对于输入，同样的， 将它与 x 一对应起来，第二个字节与 x 二 对应起来。 对于第一个输出字节 y 一，我们编程时，如果要使用它的对应的那个位， 则直接使用 y 一点零到 y 一点七即可。对于第二个输出字节， 它的八个位，直接使用 y 二点零到 y 二点七即可。然后输输入也是一样，变量关联网以后我们就可以进行编程，编程结束后，我们点击菜单 登录， 点击 ok， 然后点击启动， 这样 p l c 就正常启动模块与也正常通讯。此时 bus 绿灯变成了常亮的状态，窗口内的网络状态指示绿灯也变成了闪烁的状态，表示有数据交换啊。 嗯，如果我们这个时候我们在主站上面再连接一个子站，比如说我们在第八个端口增加一个新的模块， 那么具体的主要方法如下，我们先退出并登录，退出登录 双击 is a cat 主站 e l c t 杠八 i o l 杠零零零幺，点击 thought， 这里我们可以看到八个端口对应的配置， 点击最后一个端口，因为我们要在这个端口呃增加一个模块，然后点击 delete， 把它删除， 然后我们再添加一个模块，比如我们选择 s i o l 杠 m 幺二杠十六， d i 十六路输入的子弹，然后点击 change， 这里我们可以看到第八个端口就是十六路输入模块， 如果接着是其他厂家的模块子站，我们可以选中对应的字节即可。 好，这样我们就组态了新的子站，然后我们也可以进行变量的定义以及映射，然后就可以编程使用，然后最后登录下载并且启动就行。 好，今天就如何在汇川的 interpol shop 编程软件中主态 synthetic 的符合 is a kite 协议的 i will link 主战以及重战模块儿的方法就介绍到这儿，谢谢大家。
