八项物理期末考试当中做图题的固定搭配，第一光学部分一道题，再有利学受力分析一道题。那么今天呢，借助于这道题来去回顾复习一下什么透镜的一个三条特殊光线。作图 来看，按要求在图中完成入射光线从左边射向凹透镜的折光，再由凸透镜折后的一个光路。简单回顾一下。 我们说了对于凹透镜而言呢，三条特殊光线，第一，平行主光轴入射的光经过凹透镜之后，它会发散，怎么发散？它的折射光的反向延长线一定会过另外一侧的什么虚焦点 好，那么第二条就是，如果入射光线正对着另外一侧虚焦点呢？那么它折后将平行于主光轴。第三条过光心传播方向不改变来，我们直接看， 这是正对着另外一侧的虚焦点，所以一定照射后是要平行于主光轴的，这束光又照射到凸透镜上。我们回顾凸透镜，如果平行主光轴入射，经过凸透镜照射一定要过 焦点，照射后要过焦点，所以说直接可以画出来，要过焦点光路记着带箭头。那么还有对于凸透镜而言第二条特殊光线呢？如果我是从焦点发出的光，经过凸透镜之后呢，照射它一定 平行于主光轴。第三条过光心传播方向仍然不改变。好了，那么这个题就已经解决了，我们又简单回顾了一下凸透镜、凹透镜的三条特殊光线，好同学，你听懂了吗？关注赵老师带你轻松学物理！

你有笔不会连线不把这两个图连上？上联下联，你看那个图还是凹？同样第二图，上联下联，你再看那个图还是凹，两眼就都知道第一个凹进去了，第二个凸出来了。八年级物理的省考题啊，填空里的第一个你就这么画，秒减。

光学做图题，很多同学容易搞混淆，只要你记住秦老师讲的这个知识点，所有的题目都可以迎刃而解来。首先凸透镜的作用就是汇聚作用，凹透镜是发散作用，那到底是怎么汇聚，怎么发散呢？汇聚是偏向主光轴叫汇聚，那发散呢？ 远离烛光轴就叫发散。来，我们看一下题目，这是一个透透镜，这是一个平行光，假如没有透透镜，光是沿直线传播，现在他要汇聚。偏向烛光轴。 偏向偏向偏向偏向偏向在哪里呢？哦，一直到经过焦点，好，完了好，这条光线经过光心不改变方向，沿直线传播。 再来看这一个，经过了焦点 f， 如果没有凸透镜，那光眼光线眼直线传播，直线传播。现在凸透镜具有汇聚作用，那就是偏向主光轴，偏向偏向偏向偏向偏向，哎，偏向到与主光轴平行， 这就是汇聚的含义。来，再来看发散，哎，如果这是一条与主光轴平行的光线，如果没有凹透镜，那延长线很多，现在他要 偏离主光轴。偏离偏离偏离偏离偏离到这里，他的反向延长线经过这个交点的时候停止， 好，经过光心直线传播，不改变方向。再看这个，哎，那延长延长线是经过焦点，那他应该偏离主光轴。偏离偏离偏离偏离偏离偏离，一直到于主光轴平行。 ok， 来看一下这道题，这道题最容易出错的啊。首先这是一个凸透镜，凸透镜具有汇聚作用，哎，这条光线汇聚作用，哦，那应该 偏向主光轴，那就偏向偏向偏向偏向，那大概就在这边这个位置，千万不要把它画成平行的呀。

同学们好，今天呢是光学综合作图的第三讲啊，今天呢主要讲的也是这个光的照射的综合作图啊，这里边呢主要学习的是与透镜相关的综合作图， 然后首先呢，我们来观察这个图啊， s 一 撇是 s 的 这个向点啊，关于凸透镜这个综合作图啊，呃，我们首先要掌握我们在第一讲当中所讲的一些基础知识， 首先呢就是褶射光线，他所在的直线是必过向点和入射点的啊，所以呢，我们把这两点连起来，注意啊，这是辅助线啊，褶射光线呢，应该往这个凸透镜的右侧偏折，而且得是汇聚的啊， 我们把这个 s e p a 呢再往下延长啊，这条线啊，就是我们要的这个 s a 所对应的这个褶式光线啊，这条光线呢，它是过光心的啊，传播方向是不变的。 那么这两条出色光线啊，我们明显看啊，它的延长线是不会有交点的，那所以呢，我们把这两条出色光线的反向延长线延长，它就会交到这个点，这个点就是 s 的 向点， 那么因为呢，这个平行于主光轴的入射光线，经凸透镜照射以后，照射光线与主光轴的焦点啊，即为该凸透镜的焦点，那这样的话呢，我们就把这个凸透镜右侧的焦点我们就找到了， 那么有关这个凸透镜的这个中性的作图呢，我们还要记住一点，就是当我们把相点和物点啊连接起来， 把它延长至和主光轴的这个焦点，那这个焦点大家记住了啊，它就是光心。那么关于光学这个综合作图啊，我在明确几点啊，因为它的第一个它的原理 啊，就是我们要想确定一条光线，那就想办法找到这条光线当中的两个点。第二啊，就是我们要记住， 比如我们在第一讲当中讲到的入射光线必过什么点啊？反射光线必过什么点？反射光线必过什么点？还有我们这节课有关凸透镜的这个综合作图的时候，我们还要注意的就是这个， 当我们把向点和物点连起来啊，让它们延长最后和主光轴的那个焦点啊，这个焦点，那它就是 兔头精的光心。好，今天呢我们就上到这啊。

凸透镜的综合作图题是八上物理期末必考的易错题啊，也是期末常考的作图题之一，因为这种题目呢，既考孩子的作图能力啊，注不注意这些细节，同时还要求他掌握凸透镜成像的原理啊。 那么学会这道题之后呢，一定要把透镜的知识点总结，还有必刷题型专练，拿去给孩子系统复习一下，特别是光学没学好的孩子啊。把这里面的经典题型搞懂之后，期末多拿二十分 来三张图一次性解决。第一张图，首先他给的是反射光，那我们干嘛？哎，我们画出他的法线标上垂直符号，对吧？啊？然后呢，你的入射角和反射角分别是多少度啊？分别是六十度啊，那我们用两角器画完之后， 让你标你就标，没有让你标角度你就别标，对吧？要按照题目的要求来好，反射光到这里面是穿过焦点，过焦点，过焦点平行，对吧？ 所以你从焦点射入的光，那么你一定是平行于主光轴射出的， ok 吧？啊，但大家画的时候一定要用尺子画啊！好，那第二个图来， 蜡烛它在一倍焦距以内，那我们肯定知道你成像特点考的就是你的成像特点，正力放大的虚相，对吧？那么原理怎么画啊？我们说蜡烛，它其实可以画出无数条光，那当然，最简单的肯定是 穿过光心不偏折和平心。主光轴的光怎么样啊？他一定会过焦点，对吧？然后这个光不能够成实相，所以我们要怎么样？所以我们要反向延长线，对吧？哎，我们反向延长线去找他的这个相相交的点啊，找到了，这个就是他的什么 s 一 撇的向点， ok 吧？好，第三幅图，第三幅图呢，如果需要我们找出这个凸透镜的位置和两边的焦点的话，那当然有些孩子会去做对称。 但是如果题目中明确要求说你从头到尾都要用光路图，用光路图来找出光心的位置还有焦点的位置，那么应该怎么做呢？好，你想啊，最简单的依然是两点确定一条线段，对吧？好，两点确定一条线段，那我们找到了它的光心所在的位置。 好，但这个图画的不是特别标准啊，我们拿尺子画，一定要画准确一点，两点确定一条线段，差不多好，画完之后呢，你的这个箭头一标，这个点实际上就是凸透镜所在的光心了，对吧？好，那么光心我们画的稍微画好看一点啊， 光线的位置画好之后，凸凸镜找到了，然后怎么样找右边的焦点？我相信好找，因为右边的焦点呢，它是平行光，一定会过焦点，那么你想所有的光，它最终是不是都要来到你的像， 对吧？无数条光最终折射时候都要来到你的向好，那么右边平行光过焦点，那你想左边的焦点怎么找？你别忘了，还有一条特殊光线呢，过焦点射入的光，他一定是平行光，对不对？所以这样的话，我是不是可以反向逆啊？逆着画，根据光路可逆， 对吧？来，从 a 一 撇画一竖平行光，那么是不是一定会有这么一条光是平行于主光轴射向 a 撇的，能理解吧？那你说这个光是怎么来的呢？哎，这个光是从 a 点射入的光，那么它是不是一定这个点也是焦点？ 理解吧？因为你只有真正穿过焦点射入的光才能平行于主光轴射出，所以这种就有综合性了。那么这道题你学会了吗？

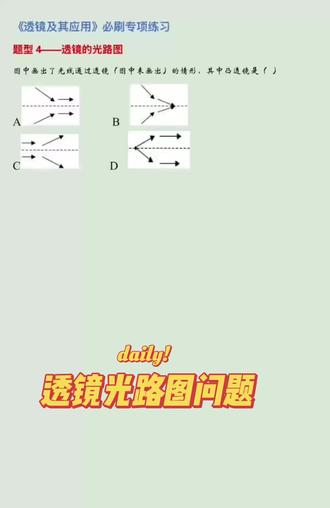

透镜光线问题是八尚物理期末考试必考的重难点，想要专项练习的打出，想要直接分享给你！

很关键的是，属于你们的期末考，中考必考，就中考的这个作图题里边特别爱考的是透镜的一个三条透视光线的作图啊。来，那我们看一下。 首先我们来看凸透镜啊，凸透镜我们知道他对光线有汇聚作用，我刚讲过，对吧？也就是说平行于主光轴的这个入射光线，经过凸透镜以后会汇聚于一个点，我们把这个点叫做焦点，对吧？啊？所以其实这就是我们的第一条特殊光线，啥意思啊？ 就是随便来那么一条，比如说啊，我在这随便画一条，哎，这有一条光是平行于主光轴射射过来的，那么这条光啊，在过凸透镜之后，他就一定要过这个焦点，他不可能往这走，也不可能往这走，肯定是要走这 啊，这就是透镜的一个性质，就是所有的这个平行光都会汇聚于同一个点啊， ok 吧，这第一条特殊光线。第二个其实根据什么呢？就是光路可逆啊，什么叫光路可逆啊？光路可逆就是你的光从这边来，往这边走， 对吧？经过透镜以后往这边走，那么反过来，如果光沿这个轨迹过来，那么经过透镜一定会沿着这个轨迹走，就是怎么来就能怎么回，这就是光路可尼。所以其实你看 是不是从焦点发出来的光线，经过透镜以后一定会平行射出，是不是？这也一样啊，经过焦点射出来的光线， 我一定会平行射出，所以呢，我们把它逆过来，就是就这个图啊，过焦点的弱色光线经过凸透镜以后啊，一定会平行于主光轴射出啊，其实这就是第二条特殊光线啊，其实这两个就是一个互逆的关系，对吧？嗯，好，那这块我就要考一考。

凸透镜、凹透镜的原理你真的搞清楚了吗？一起看一道题。题中说结面为正方形中空的椭圆玻璃体，那么我们要知道谁是玻璃，谁是空气？ 这个深颜色的是玻璃中空，对吧？这个是什么？这个是空气？那有同学说，这到底是凸透镜还是凹透镜啊？ 有同学一看，哎，中间这个是凸透镜，是一块凸透镜吧？不对，为什么不对？我们说凸透镜也好，凹透镜也好，它的本质是什么？ 它的本质是光从一种戒指到另一种戒指发生了偏折，对吧？那我们看一下。首先最开始的时候我们是空气，空气垂直进入玻璃怎么样？它不会改变方向的，那这个时候空气玻璃到空气的时候怎么样？它肯定会发生偏折，对吧？我们给它 做一个水平线，然后做出他的法线，对吧？法线在这，如果不偏折会怎么样？如果不偏折的话，会沿着原来方向继续走，但是偏折的话会怎么样？偏折的话他会往上偏。为什么？我们之前讲过，光在哪里的速度大， 它的偏角就大，对吧？光显然在空气里速度大，所以说它的偏角肯定大于在玻璃的偏角。那你看它是发发、发散还是汇聚啊？那肯定是发散，对吧？那第二个光到这个还是一个凹透镜，咱就不用说了，对吧？那你说一说，看它是什么？ 是不是两个凹透镜啊？那答案选什么？是不是得选 a 呀？ a 的 话，你看这个 b 就 错了，那选一三选什么？答案是不是选 a 呀？这道题你听懂了吗？

透镜的作图题是八上物理期末必考的高频易错题，因为每年很多孩子啊，都在这种题型上丢分，那要么就是光路图没有理解，光路原理没有掌握，要么就是作图细节不到位，该标虚线的没有标，该标垂直符号的没有标啊，延长线啊，反向延长线也没有画。 所以呢，这种题目啊，一定让孩子认真的拿去做一遍，把这套作图专项练习里的每一道作图题啊都搞懂，那么期末作图板块轻松满分，还没有的家长啊，发你一份。那首先我们看啊，比如说像这种常规的透镜的作图，三条特殊光线是必须拿下的，但是呢，很多时候考试考的什么呢？比如像第二题， 它会把凹透镜、凸透镜，还有前面的光的直线传播，或者反射，或者折，或者平面镜成像综合在一起啊，而且也是现在越来越喜欢考的一种趋势，综合性非常强。所以这种题目一定要注意它的作图细节 好，包括像这种凸透镜成像规律的作图，对吧？我们学过的三条特殊光线，你找两条相交之后，找到它的相就可以了。好，再比如说，哎，组合的这种透镜对吧？凹凸组合在一起的怎么去画？还有这种 成像的时候啊，它的普通光线怎么画？那包括和平面镜的对吧？和这个啊，反射的结合在一起都是丢分点。那像十一题这种题，也是， 你看普普通通的一条光线，你怎么去找它的这个折光？那我们首先就要根据它的两条特殊光线找到了它的像， 然后呢，根据你的所有的光线汇聚在像，我们就能找出他的这条普通光线的照射光了，理解吗？啊？所以像这些题目都是非常经典的重难点作图题啊，尖子生必会一定要去把这些题目搞懂。那把每一道题目都搞懂之后啊，作图板块轻松满分，还没有的家长赶紧打印给孩子！

速科八上学霸提重题 p 一 三五作图题，透镜作图，八年级赶快看过来，千万别被你同桌发现！在途中完成入射，光线从左边射向凹透镜折射，再由凸透镜折后的光头，那么这个考察，这是三条重要光线嘛？ 那么凹透镜，从这个焦点方向来的凹透镜，它就会干嘛？平行于主光轴出去， 然后平行于主光轴来的光线经过凸透镜之后会汇聚到这个焦点上， 哎，画上箭头，然后这块老师特殊说明一下啊，到底从第一个面转，还是把这光线延长点再拐，还是说从最后一个面拐，听你们老师的啊，我一再强调这块画法不统一，你们老师在一块，大家强调一下，就这样一个大透镜， 这个光线来了之后，他给到这，然后呢，咱们知道他一定会过焦点，对吧？我可以选择在这块直接拐， 也可以怎么的呢？把这光线延长到中间的位置，然后呢从中间的地方拐，还有的一些列事给他答案，干嘛把这光线延长到这个面，然后再去拐？ 这三种情况到底画哪一个？其实咱们书上啊，咱们书上是到中间啊，是蓝色的，这个到中间位置去管，然后具体怎么画听你们老师的，因为你们老师给你判卷一定要注意这个问题，好吧，同学们。
