荣耀play3更换充电小板教程

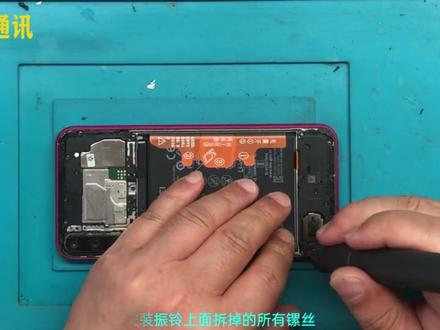

荣耀 play 三更换尾插小板教程 将手机后盖加热后，使用拆机刀片沿后盖下方慢慢撬开缝隙，再将塑料板插入撬开的缝隙中，沿后盖四周慢慢划开，如果划不动，可将后盖反复加热。 拆掉下方阵领上面的所有螺丝， 从上向下取下镇铃， 拆开尾插小板上面的排线和信号线接口，取下 尾插小板，装上新的尾插小板。 扣好尾插小板上面的信号线和连接排线接扣，装上阵铃， 安装阵铃上面拆掉的所有螺丝。 清理后框边缘的残胶和灰尘， 沿后框边缘打上圈粘平胶， 粘好后盖，沿后盖边缘轻轻挤压一下。充电测试完成。

哈喽，大家好，我是小泽快修中师傅，今天我们来维修一台荣耀 play 三不充电的，经过检测之后确定是充电口坏了，只要更换一个充电口就可以了。好，接下来请您欣赏维修的过程。 好，这期视频我们就分享到这里，点赞加关注，维修不迷路，下期再见。拜拜。

给大家看看这台就是荣耀 plus， 这个手机也是非常精致的，这款手机用到现在还是没有什么问题的，只是电池性能下降了， 给他拆出来更换电池，这个屏幕也存在松动，等下我们一起把这个屏幕也给他粘为下边，下面我们用这个吸盘把这个屏幕吸起来，先给这个屏幕打一点胶水上去。先 下面开始拆解手机，先把底部的螺丝拆解出来，然后把这个卡托取出来先， 然后开始拆解这个后盖，我们用这个翘片来直接翘这个后盖出来先这个是拆后面的 这个后壳就是底下两个螺丝旁边都是卡扣形式固定的，拆穿之后，然后用手一搬，这个后盖就拆解出来了，这里有个指纹排线，我们先把这指纹排线端开来，先拆后盖也是要特别注意的，是啦，这个后盖是纯铝合金材质， 这个主板给大家展示一下，显得非常饱满。我们看到他这一款电池设置也是非常合理的，有这个黄色的胶纸，直接一揭开就可以了。这个电池上面有一根这个排线，我们要先把这个排线解开来，先 先拆解螺丝，把这个固定卡扣解开来，先把这个电池罩子也给他解开来，先螺丝拆出来之后，把这个排线掰开以后，把这个电池断开。 行，下面我们就开始拆这个电池，这个电池拆也是非常容易拆解的，首先把这个黄色的胶纸揭开，然后用力拉中间这一块， 这样子我们这个电池就轻轻松松的拆解出来了， 这个电池拆解出来既不变形又非常轻松，这种电池设计是非常完美的，不像之前那些机型，拆个电池费了不少功夫。 这个就是我们的新电池电小满，不知道各位有用过这款品牌的电池吗？ 觉得性能怎么样？这个包装盒还是很大气，里面电池还有配了一些说明书，这个电池胶 一系列的东西， 我们新电池跟原本电池 对比一下，基本上没什么区别。下面我们把这个新电池安装回去，先把这个蓝色的胶纸撕掉，然后贴到这个电池后面去，这样子的话方便以后拆解 是一个非常方便的，直接放进去之后我们把这个电池卡座给他扣紧，把这个排线通通给他接上去，然后把这些螺丝通通给他安装回去， 然后我们直接开机，看看是否能开机， ok， 一切正常。然后我们把这个指纹爬线接上去， 然后直接把这个后盖盖回去，我们这个电池就更换好了。总结一下，这个电池更换还是非常轻松的，拆 也是非常容易拆解的，行，有疑问的可以在评论区留言，感谢各位朋友收看我们这期视频就分享到这里啦，各位拜拜。

我搞个东西去。

适用于华为荣耀 play 三、更换金虎电池教程。拆机有风险，请将手机里重要的资料备份。本视频仅供参考。本视频中拆机步骤语要注意的细节与您购买的型号差不多，可以参考。 先将手机关机，取出手机卡插槽，接下来分几步讲解拆机过程中要注意的一些细节，仅供参考，建议反复看几遍再操作。 第一步，拆卸手机后盖。手机后盖四周贴有双面胶，使用吹风机的热风挡来软化它。吹风机沿着后盖四边均匀吹二到三分钟。 拿出吸盘，用吸盘吸住后盖底部，拉开一条缝隙，卡入拆机片。 用塑料卡片卡入零点五厘米左右，然后沿着四周滑动。 注意，使用塑料卡片不可卡太深入，避免将里面的排线给割坏。如果遇到难以划开胶，应该是胶已经冷却了，请重新沿着后盖四周加热一下。 打开后盖时需特别小心，不可太大力。 第二步，拆卸主板盖板。先确认螺丝的位置，螺丝的位置以右上角图片为准。视频中的仅供参考。使用螺丝刀拧下螺丝，注意拧螺丝请不要太大力，容易滑丝。 螺丝有长短、颜色或大小的区别，拧下来的螺丝要按照其相对位置摆放。 用三角拆机片从底部开始，慢慢地取下主板盖板。 第三步，拆卸旧电池，确定断开排线的顺序。注意，一定要按右上角图片所示顺序用撬棒断开排线，不然会有烧坏主板的风险。 找到电池胶的位置，按电池胶上的步骤撕开两边的电池胶， 根据步骤找到电池胶的提手压住手机，拉出电池，如果拉不开电池，可能是电池胶粘的太牢，可以用吹风机对着电池加热一分钟左右， 不要用尖锐的工具硬撬电池，避免戳破电池。 第四步，安装金虎电池金虎品牌始终保持品质至上，经过严格的检测才能发货。 先不贴电池胶，测试下手机是否正常开机注意一定要按右上角图片所示顺序扣回排线，不然会有烧坏主板的风险。如果排线过长，可以折一下排线， 检查下手机开机是否正常，如果开不了机，检查排线是否有扣好。开机后测试手机充电，我们看一下测试示范， 测试完毕，将手机关机。接下来给手机贴电池胶。如果手机上留有旧的电池胶，可以直接将电池按一按，让电池与电池胶粘牢固一点。 如果手机上没有留旧的电池胶，或者想用新的电池胶，可以用工具包里的新电池胶，按照右上角图片所示顺序用撬棒断开排线，取下电池 拆掉就电池胶拆的时候要注意避免损坏电池胶底下的排线。给电池贴上新电池胶，注意看接下来的电池胶的使用示范。 将电池装回手机，按照右上角图片所示顺序扣回排线。 第五步，安装主板盖板从顶部开始扣回主板盖板，并调整好位置， 将螺丝拧回原来的位置，切记不可拧太紧。 第六步，安装手机后盖将后盖和手机上的残胶清干净，清不干净后盖可能无法完全贴合手机，会有缝隙。 在后盖边缘四周均匀滴上后盖胶， 再将后盖装回手机，均匀挤压，将后盖与手机粘合起来， 然后用橡皮筋对手机后盖进行固定， 尽量将橡皮筋拉紧，注意不要捆绑到按键部位， 捆绑一小时左右，等待胶水固化，最后装上手机卡插槽并开机。 本次更换教程到此结束，建议反复看几遍再操作，感谢您的观看！

接下来我们还是一样用排除法，先排除这个充电五伏输入端，虽然说插入充电器我们看不到充电图标，但是能看到一点点的充电电流，那么 说明有负载，那么这个负载肯定就是来自于这个充电线。接下来再来排除这个充电电感和充电电容，因为在我们的实际维修过程当中，这两个元器件损坏只会造成充电不进电，绝对啊，不会造成插 加入充电器看不到任何的充电图标。好，通过我们刚刚的排除法，那么剩下的就是啊，刚刚所说的这些通往 cbu 的信号角。 接下来的维修就是拆掉这颗充电线，然后再来测量充电线通往 cpu 各个角的组织，看看有没有断线或者是组织， 注意看组织两百六十二，两千零二十一，第三个角 ol， 第四个角 ol， 第五个角 yl， 第六个角也是 ol， 如果说没有猜错的话，问题来了， 注意看啊，我们把表笔反侧，再来测量这第五个角和第六个角，组织啊，依旧还是 ol， 说明有断线。接着我们来看点位头， 这里有个圆圈啊，是第一角，下面这个第二角，第三角，第四角是空角，第五角和第六角，很明显这两个角是有走线的。下面我们来看原理图， 第五角和第六角啊，这个是数据信号和时钟信号，那么通常这两个信号角 一般都会有两颗一点八伏的上拉电阻，如果手机出厂的时候，厂家没有设置这两颗上拉电阻，那么肯定就是直通 cbu。 好，再来看点位图 第五角和第六角，注意看，果然没错啊，直通 cpu， 那么下面我们只有拿掉 cpu 来打组织，如果说 cpu 有组织，那么我们接着只能从 cpu 底下飞线。 但是当我拿掉 cpu 上面的屏蔽照准备来拆 cpu 的时候，我发现有一个地方不对了，点位图 和实物图很明显不对啊，下面有两颗电阻，但是在对应的点位图当中很明显看不到这两颗电阻，那么只有一个原因就是这个手机分版本啊，有全网通版本或者是移动定制版。 好在我们在东正图纸点位图当中可以找到相同版本的点位图来看走线， 确实啊， cpu 下班这里有两颗一点八伏的上拉电阻，好，待会我们用腕表在上拉电阻这个地方测啊，如果说有组织， 那么我们直接从电阻这个地方飞两条线到充电线第五角和第六角啊，就能解决这个不充电故障。来看组织六百九十四 好测量，另外一段六百九十一 好组织正常。那么接下来我们直接进行飞线， 飞线完以后我们直接装回这颗充电线，然后再来看充电电流， 注意看充电电流表，五伏零点四，零点二好，电流已经达到了一点七， 一点三，因为这款手机他没有快充，所以不能开启快充协议。好视频，最后还是要给大家推荐我手上的这款充电电流表，这款电流表是我们针对手机维修自主研发的产品，支持苹果的 pt 快充，华为的 sup， fcp， 还有 oppo， vivo， 小米，还有高通的酷 c 二点零，酷 c 三点零价格是两百多一点，有需要的老铁可以在后台私信我。

适用于华为荣耀 play 更换金虎电池教程。拆机有风险，请将手机里重要的资料备份。本视频仅供参考。本视频中拆机步骤与要注意的细节与您购买的型号差不多。 先将手机关机，取出手机卡插槽，接下来分几步讲解拆机过程中要注意的一些细节，仅供参考，建议反复看几遍再操作。 第一步，拆卸手机后盖，把手机底部的两颗螺丝拧下，不能拧太用力，不然会滑丝。 拿出吸盘，用吸盘吸住屏幕底部，拉开一条缝隙，卡入拆机片。用拆机片或支架在底部沿着四周滑动， 慢慢翻开后盖，不可太用力。 第二步，拆卸排线压片。先确认螺丝的位置，以右上角图片为准，使用螺丝刀拧下螺丝，注意拧螺丝请不要太大力，容易滑丝。 慢慢地取下排线压片。 第三步，拆卸旧电池，确定断开排线的顺序。注意，一定要按右上角图片所示顺序用翘棒断开排线，不然会有烧坏主板的风险。 找到电池胶的位置，按电池胶上的步骤撕开两边的电池胶， 根据步骤找到电池胶的提手压住手机，拉出电池。如果拉不开电池，可能是电池胶粘的太牢，可以用吹风机对着电池加热一分钟左右， 不要用尖锐的工具硬撬电池，避免戳破电池。 第四步，安装金虎电池。金虎品牌始终保持品质至上，经过严格的检测才能发货。先不贴电池胶，测试下手机是否正常开机。 注意，一定要按右上角图片所示顺序扣回排线，不然会有烧坏主板的风险。如果排线过长，可以折一下排线， 检查下手机开机是否正常，如果开不了机，检查排线是否有扣好。开机后测试手机充电，我们看一下测试示范， 测试完毕，将手机关机。接下来给手机贴电池胶。如果手机上留有旧的电池胶，可以直接将电池按一按，让电池与电池胶粘牢固一点。 如果手机上没有留旧的电池胶，或者想用新的电池胶，可以用工具包里的新电池胶。按照右上角图片所示顺序，用翘棒断开排线，取下电池 拆掉。就电池胶拆的时候要注意避免损坏电池胶底下的排线。给电池贴上新电池胶，注意看接下来的电池胶的使用示 范。将电池装回手机，按照右上角图片所示顺序扣回排线。 第五步，安装排线压片将排线压片装回手机并调整好位置，然后拧上螺丝，螺丝不要拧太紧，避免损坏手机屏幕。 第六步，安装手机后盖合上后盖，要先将顶部卡进后盖， 然后拧上底部的两颗螺丝， 最后装上手机卡插槽并开机。本次更换教程到此结束，建议反复看几遍再操作，感谢您的观看！

今天的这台过程机特别有意思，我们来看描述。荣耀普内山手机重摔，现在是充电不进电。好，先来看充电电流，五伏。零点三来看电池图标，连充电的符号都没有。 既然开机不充电，那么我们将手机关机，然后重新插入充电器来看，充电电流 依旧是五幅。零点四零点二注意看手机的屏幕， 依然是没有任何的显示。万用表测量五伏有没有完完整整的到达主板。四点八四点九伏电压正常。接着我们跟手机拆机来看细节，从主板外 我们可以看到屏蔽照有塌陷。接着我们直接拆掉充电 c 上方的屏蔽照， 然后通过洗衣机底下我们再来看看细节。充电五伏通过旁边这个防过压保护管，然后直接进入到充电 c。 那么充电 ac 右边啊，这个就是充电电杆， 请问镜底下我们看不到任何的异常。那么我们先不要着急去动主板来看点位图这个地方我再重申一遍，能导致不充电故障只有三个部分，第一个部分充电五伏和 usb 附件识别。左边的这两点啊，就是 usb 的附件识别测试点。 第二部分就是电池检测，包括温度检测和电池信息检测。那么剩下的最后一部分。第三部分就是 充电 sc 直行短。第三部分范围比较广，我就不往下细说了。下面我们先用排除法， 可以排除 usb 附近识别和电池温度检测，电池信息检测。因为这两个地方有故障，只会导致充电不进电，或者是充电图标闪一下，然后就没有了， 根本不会导致插入充电器完全看不到任何的充电图标，好排除了前面两部分，那么我们将故障锁定在第三部分啊，也就是充电 sc 直行端。从点位图当中我们可以看到充电五伏经过旁边这个防过压保护管，然后直接进入到充电 c。 下面。我们直接先更换这个充电 sc， 这个地方有需要的老铁可以拿笔记一下。注意看充电 sa 的型号，字母为八 p 开头。 这种充电 c 的型号市面上很少见，但是他有通用的型号八 p 和四 s， 还有 b q 二五六零幺啊，这三个充电 c 的型号可以互相通用。 好找来了一颗四 s 开头的充电器啊，这个可以通用，下面我们直接更换它。更换完以后我们再来看充电电流。 注意看下面这个充电电率表。五伏零点四，零点二，故障是依旧一模一样，手机上面也看不到任何的充电图标。 那么接下来我们就要来排查这颗充电 sc 的外围工作条件。来看原理图 u 幺六零幺充电五伏经过尾插排线和防过压保护， 然后从左边这个地方啊，直接进入充电 c， 然后充电 c 再输出一路电压，四点二伏左右， 从右边这个地方出来。 l 零幺，这个是充电电杆，下面这个 c 幺六零七，这个是自举电容啊，也可以叫充电电容。 那么出来的这个电压就是我们常说的第二段供电系统主供电。这个电压分两路，一路跟手机系统供电，另一路啊，然后就回到这个充电线。注意啊，从下面十三角十四角出来，然后跟电池充电。 下面我们再来看充电 sa 的外围工作条件，有需要的老铁啊，这个地方可以拿笔记一下。 sda 这个是数据信号。 scl 这个是时钟信号。 rnt 这个是中断请求。 再往下 otg 这个是 tomc 数据转换信号。那么最下面这个 c。 一这个是充电 c 通往 cbu 的死人信号。 r e g n 这个角是充电 ic 提供的驱动电压。 注意看这个徐东电压上面串联了两颗分压电阻二幺六零七和二幺六幺零。经过这两颗分压电阻，然后将电压反馈到充电 ac 的十一角。那么最后一个角 r l r m。
