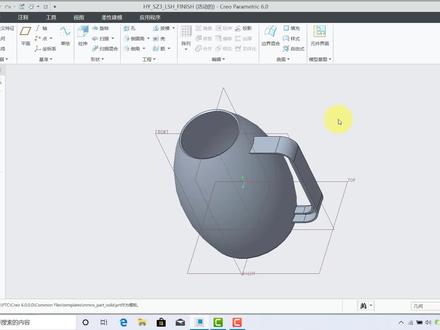

本课主要讲解一个连锁壶模型的建模过程，在该建模案例中主要应用到旋转特征、扫描特征、混合特征和拉伸特征等。 一、新建零件文件。 二、串架旋转加厚特征。 三、使用扫描功能构建凉水壶的手柄。 四、创建混合特征。 五、进行拉伸切除操作。

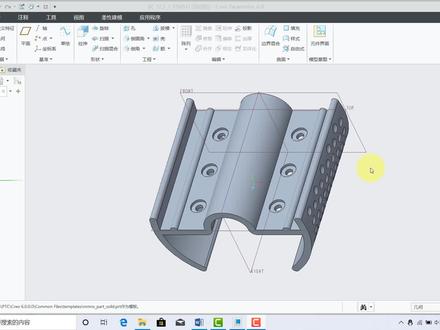

本实战学习综合案例要完成的模型为某产品的连接零件，在学习该案例时要注意相关编辑特征的应用。先新建一个实体零件文件， 创建、拉伸实体特征， 穿着用来狩猎的原始特征。 在几定起面上创建填充正列， 创建孔特征， 通过正列工具来完成。其他孔 穿线镜像特征、 看见倒眼角特征。

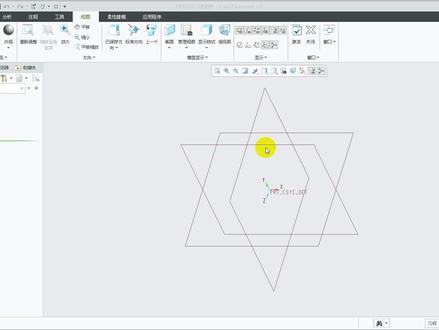

好，大家好。呃，欢迎大家进入新梦工业网，我是阿军老师，那我们这节课来分享什么？来分享我们用可瑞奥六点零做三维建模，也就是首先学什么？首先学的是我们模型里面的拉伸， 那这个拉伸呢，在我们做产品结构设计过程中呢，用的是最多的，不管是可瑞奥六点零，还是我们的优机，还是我们的索罗沃克斯，还是我们的卡跳，他们都有这个拉伸原理呢，都是一样的，只不过说呢也有什么啊，不同的地方啊，相同的地方和不同的地方。 那我们在做产品结构设计，在做画图建模的时候呢，当我们的一个产品它的外观是比较规则的，比较是方的四边形的，或者说是我们的一个规则的一个形状，我们可以用拉伸，但如果说是一个圆的，或者说是一个我们的这一种瓶瓶罐罐的这一种圆形的 的话，轴类的话我们要用旋转，那还有我们的一些车架类的啊，比如说我们的车架，或者说我们的一些支架，那用什么？要用我们的一个扫描。 那今天呢我们讲这么拉伸啊，点什么点拉伸选择这个面呢？为草灰平面进入草的环境，点一下我们的这一个什么草图视图，也就是说把我们的草灰平面 和我们的电脑屏幕呢平行就可以了，紧接着现在就知道这个界面大家非常熟悉了吧，也就是我们前面讲了几个案例啊，虽然说不多，把我们的这个草图呢来进行了一个强化训练，以及呢我们画草图的时候呢，要注意的洁面要形成一个封闭的区域， 有几种情况下不能形成一个封闭的区域？前面的分享课程我有一节课专门讲过，我们可绕六点零啊，来做这个三维建模的时候，不管什么拉伸也好， 旋转也好，我们的洁面呢要形成一个封闭的区域，好根据先，哎，我们直接画一个矩形，而且呢我们尽可能这个洁面呢是如果 说这个节目呢是干什么？是规则的，那尽可能关于什么，关于我们的这一个坐标细节就是挨揍歪揍成一个什么，成一个轴对称图形，记住啊。哎，这个呢是一个五十啊， 这个我是哦啊，我看一下啊，标错了，删删除，然后再来标送选择这个边呢和这个边的距离啊，哎，这个距离标准啊， ok， 好，那这个标上以后呢？两百，那我这把改到改到我们的一个四百双击四四百， 对吧，好，对称了吧？点完成，点确定，点确定以后呢，接下来就进入到了我们拉伸的这个界面，这个拉伸大家要注意，他这个拉伸的时候呢，他的拉 拉伸的方向，我们可绕的拉伸的方向始终是以和我们的这个基础平面是垂直关系，是垂直关系，是 九十度，不像我们的 ug 只要是一个角度就可以，哪怕是三度、五度、十度都行，但是我们可妙呢，或者我们说了沃克斯呢，他都是垂直夹角，就是要干什么呢？要和我们的这个洁面的方向呢？要垂直，大家要注意这个， 那这个呢是什么？是我们的一个拉伸的一个距离，比如说六百，哎，给个六百，或者说是一个两百，给一个两百啊，给一个两百，那两百给好以后呢？这是用的什么？用的是毛孔，我们叫做毛孔，看到没有？从一，从 草绘平面以指定的深度拉伸，最开始我们野火板的时候叫什么？叫我们的这一个毛孔，那这个呢？什么对称拉伸？就是以基础草绘平的两 两侧来对称拉伸，不要对称两百，哎，上面一百，下面一百，那么还有一个，下面还有一个，这个叫什么？拉伸至选定的边顶点，平面曲面点，那这个呢？我们在后面呢会补充一下。那这个地方我就不多说。 这个呢，我们在拉伸的时候呢，我们可以拉伸实心，就是拉伸，我们的实体就类型吗？可谓是实体也可以什么片体？我们先拉伸为实体。 这个呢，我们在这个地方呢有一个什么选项？选项这有个深度，就最早的这一个烟火版的是没有这一个深度，有一测一测二的，就是比较老的版本呢，是没有这个测一测二的。那 这个呢？就类似于我们 ug 啊，我们 solox 也有了啊，也有这一个测一测二的，也等于干嘛呢？哎，我这两个方向我拉伸的这一个什么这个距离是不一样的， 哎，再来一个盲孔，看没有盲孔，然后呢？向下说呢？哎，向下是我们的一个，呃，八十七啊，八十这边呢？是多少？是我们的一个一百看没有，一百看没有，哎，两边拉伸呢，距离不一样，甚至我们还可以看把拖上去，哎，拖上去， 拖上去。比如说我们现在呢，要以这个面啊，比如说我们向上，哎点反向，以我们的这一个面呢干嘛呢？其实距离是多少？其实距离是我们的一个四十， 然后中指距离到中指距离是我们的一个一百，对吧？哎，啊，四百去了一百对吧？那现在他的厚度是多少？他的厚度是六十，用一百减去四十是六十， 那我们这个有了这个测一测二的话，我们用可乐在造型的时候，有时候就会呃，少来，就等于说干嘛呃，减少了我们创建基种平面的一个什么 一个机会了。因为我们有时候我们要拉伸一个从这个面向，从这个面的上去四十开始，然后拉伸到呃高度是六十，那我们用这个测一测二就可以解决。如果 像老版本的话，那没有的老版本的话我们要干嘛呢？我们要把这个基础平面呢？偏这个基础平面四十到这个面，然后以这个基础面为草绘平面，把它拉伸出来，这是我们高版本的有已经加了这么一个功能， ok， 点什么？点军好？ 你看一下我们的这个呢？拉伸呢，我们就做好了，但是我们在做三文揭膜的时候，首先第一步肯定是用拉伸，肯定是加材料，就是我们在造型的时候呢，首先你第一步要有个原材料吧？不， 不管是 ug 可热烧了沃克斯还是极大的三维软件，那他首先第一步向拉伸一个你所需要的一个形状，比如我造了一个汽车，我造一个，呃，比如 做一个杯子，或者我造一个吉他这个形状，那我先大致用拉伸或者是用旋转做一个什么呢？做一个这一个物体的这个 形状，三维形状，一个大字的一个形状，然后在进一步的基础之上，该加的加，该减的减，所以说第一步一般都是拉伸加材料，有一个材料就像我们雕刻狮子一样的，你要有一个石头啊，你要有个原材料啊，一样的。好，那比如说我们的这个三维呢？哎，我觉 或者厚度不对，或者说呢，我的尺寸不对，那怎么办呢？选中这个拉伸点什么点这一个编辑定义，编辑定义后点什么点？ 放置放置有个什么，有一个编辑即可。哎，再点一下我们的草图视图又进来了，比如说我在这里呢，再加一个圆啊，再加一个孔，那这个孔的直径呢？比如说是一百，出个一百， 哎，干嘛呢？再点确定就可以了，比如说我的距离呢？我要给，给多少呢？我给到我们的这个距离，给到我们的啊，两百对吧？那我下面距离要改一下点什么点选项选项呢？哎，把这改到多少？改到八十 对吧？对，确定就可以了。 ok， 好，那关于这个分享呢，我就分享了拉伸的这个命了，那安老师呢，时不时的会 持续的来分享，我们可让分享我们 ug， 分享我们 solox 的一些芥末三维芥末那些命令啊，一小节课只分享一个命令，如果各位喜欢安宁老师， 喜欢我们西蒙教育的话，西蒙工业网的话，你们都会持持续关注阿健老师，那这个知识点呢，我就分享到这里，谢谢大家。

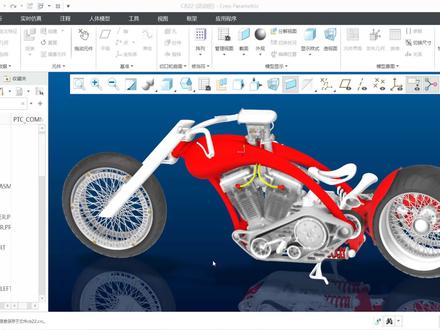

各位朋友大家好，我是中通网图说明，孙老师，那在这个视频呢，我们来介绍一下如何创建一个零件级别的一个保姆清单， 在模型书中呢，我们可以看到既有组件又有零件，那如何过滤这些组件呢？同时将这些组件下面的零件进行统计呢？那接下来呢，我们来做这个过程。那首先呢我们点击新建，在这里呢，我们勾选绘图默认名称之后点击确定， 在这里呢我们指定模板为空。呃，然后呢方向大小为纵向标准的大小的纸张呢，我们选 a 四，之后呢点确定 之后呢点击打开，打开之后呢我们在这里呢直接创建一个表。好，那接下来咱们点击表，在这里呢，我们选择五乘二一个表之后放置，放置 之后呢在这里呢我们点击这两个单元格，将其合并。好之后呢我们输入表头序号， 这里呢我们输入名称，这里呢我们输入数量。最后呢我们输入类型。 那接下来呢我们点击重复区域，之后呢点击添加，我们在这里选择底部的首尾号。输入完成之后呢，我们直接输入报告符号，我们在这个序号下面双击， 在这里呢我们点击统计啊 pt， 然后呢选择序号之后在这里选择名称，我们点击什么呢？点击双击，然后呢输入 asm， 然后呢选择 mbr， 在这里呢我们选择他的一个呃名称内幕好之后点击数量，双击，在这里呢 rpt， 然后呢选择亮好类型的话，也就是说我统计的零件是组件状态的还是零件 好，接下来呢在类型里呢，我们输出他的报告符号，也就是所统计的零点的类型。我们双击进去之后呢，我们点击 asm， 在这里呢选择 mbr， 之后呢，选择类别 好选择完成之后呢，我们点击什么呢？点击这个重复区域，然后呢我们点击属性，在这里呢，点击这个表格，在这里呢，我们直接点击地规的，之后呢五多重级别，之后呢，我们点 点击档完成，在这里呢我们可以看到这个表里面有组件和零件同时有，那接下来呢，我们点击重复区域， 然后呢点击过滤，过滤的话我们选择这个宠物区，然后呢我们在这里呢选择是按规则之后呢，点击 之后呢，我们点击编辑来输入的规则，输入规则是什么呢？输入这个参数，也就是我们可以看到输入映射服，然后呢 a s m 点 mbr 点类型不等于 a 三比零 之后呢，点击关闭之后呢？点击保存之后呢？点击完成之后呢？点击完成之后，点击完成啊，我们可以看到这个 表呢已经生成出来所有的临界级别的啊，在这里呢我们可以将这个呢高度调整，调整的话我们在这里呢输入八，输入四， 这点确定，确定之后呢这个啊，我们可以在这里点击这个表格，之后点击高度宽度，我们将其改为十五， 点击预览我们可以看到制服哎，二十点预览好，点击确定，确定之后呢，我们可以看到这个表呢就生成出来了每个零件级别的，我们可以看到 好，在这里呢我们可以看到他严重超出这个 a 四的一个蝙蝠。那接下来呢，我们点击这个表，点击印印在这里呢，我们选择这个三十七的位置点击， 点击之后完成，我们可以看到在下面的生成页面一，页面二，页面三，页面四，这四个表他所有的类型呢都是零界级别啊，生成完成之后呢，我们直接点击打印 好玉兰，我们可以看到这是这个效果，那我们如何快速利用这个表呢？我们可以将这个表呢保存出去， 下次使用的时候直接提取即可。我们点击页面一，在这里呢我们选这个表，点表之后呢我们可以看到保存表，点保存表的时候，我们可以将这个表呢保存在你的退步文件夹里面， 我们可以看到很多表在这里呢，我们啊先保存到桌面名称呢，我们输入九九之后呢点击保存。保存之后呢我们在这里呢点击关闭。 好，接下来呢我们再重新来生成这个表格，之后呢我们点击新建，新建之后呢我们点击绘图，接下来呢点击确定， 确定之后呢同样的方式点空，然后呢纸张是 a 四的动向，之后点确定，确定之后呢点打开，那接下来呢我们可以直接点击表，然后呢 表来自文件，我们选择刚才所保存的九九文件表之后点击打开，打开之后呢我们在这里呢放置好，放置之后呢，我们可以看到他会自动将刚才 那个零件的统计出来，你的点赞是我的动力，谢谢大家观看。

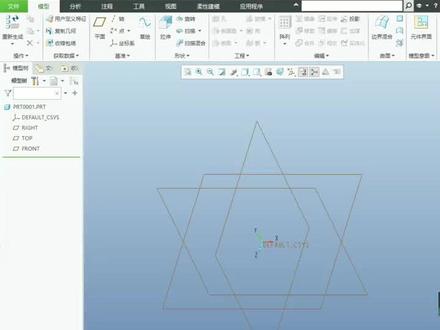

可若如何定义快捷键？首先我们搜索映射，找到映射键功能，然后点击新建，假如说这里我要新建一个拉伸的一个快捷键，那么我这里呢先把快捷方式输入一下，比如说按 f 五这里呢，我就把它改成 f 五，然后名称 说明，然后点击录制，然后点击拉伸，然后点击停止，然后确定这时候 f 五呢就是我们拉伸的一个快捷键。

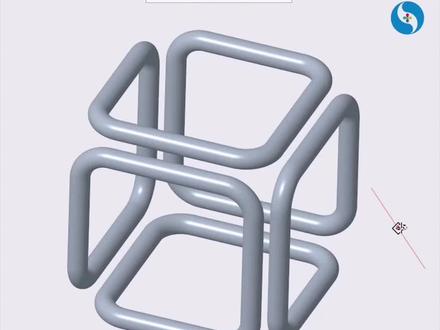

必须给这位小伙伴点个赞！这个模型早两天发了一个视频，有位小伙伴出了一个更加简单的方法，必须给这位小伙伴点个赞，跟大家分享一下。它采用的是首先拉伸一个正方体， 这个两个对角的边倒上斜角，然后用管道命令做出来的管道，这个命令大家应该极少见过它， 我们要在搜索栏这里搜索管道，才能找到管道命令。 这里特意给大家讲一下这个图，希望能更好的提高大家的学习兴趣，激发大家主动思考问题，做设计，多思考，会有更多解决问题的办法。感谢点赞与关注，我们下期再见！

cord 基准带我们使用，首先点击基准，点击带选择一条基准带左带的一个曲线，然后点击确认曲线，选择相亲曲线，选择两端的这一个曲线就可以，然后确认曲线，然后这里呢确定就会出现一个带的一个特征。
